«Использование практико-ориентированных интерактивных форм организации учебных занятий с возможностью применения тренажерных систем и виртуальных моделей».Тренинг-практикум « Военная подготовка. Основы военных знаний»

« Использование практико-ориентированных интерактивных форм организации учебных занятий с возможностью применения тренажерных систем и виртуальных моделей».

Тренинг-практикум

« Военная подготовка. Основы военных знаний »

ТЕМА УРОКА: «Виды, назначение и тактико- технические характеристики стрелкового оружия и ручных гранат ВС РФ.»

ЦЕЛЬ УРОКА:

• Познакомить обучающихся со стрелковым оружием, гранатометами и ручными осколочными гранатами, находящимися на вооружении мотострелкового отделения.

Жизнь и творчество Михаила Тимофеевича Калашникова

• Дата рождения: 10 ноября 1919 года, семнадцатый ребенок в семье.
• Место рождения: село Курья Алтайского края.
• Семья: мать - Александра Фроловна Калашникова, отец - Тимофей Александрович Калашников.
• Историческая справка: в 1930 году семья, признанная кулаческой, сослана в Томскую область, посёлок Нижняя Моховая.
• Интересы: техника, устройство и принципы работы разных механизмов.

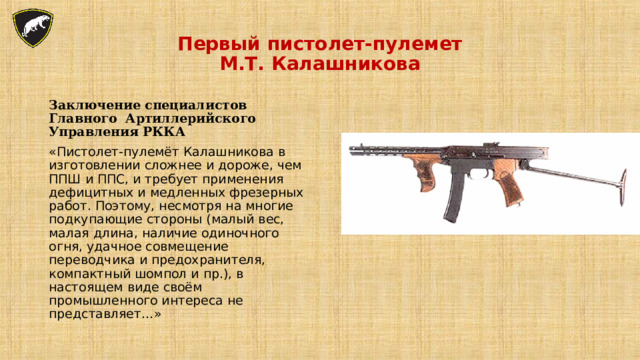

Первый пистолет-пулемет М.Т. Калашникова

Заключение специалистов Главного Артиллерийского Управления РККА

«Пистолет-пулемёт Калашникова в изготовлении сложнее и дороже, чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет…»

АК-47

С 1942 года Калашников работает на Центральном научно-исследовательском полигоне стрелкового вооружения (НИПСМВО) Главного Артиллерийского управления РККА.

В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата.

С 1945 года Михаил начал разработку автоматического оружия под промежуточный патрон 7,62×39 образца 1943 года.

В 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение.

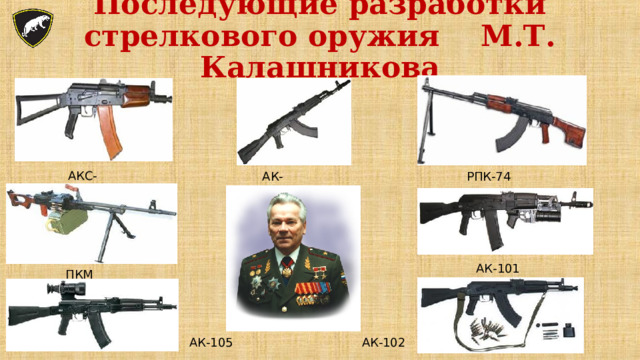

Последующие разработки стрелкового оружия М.Т. Калашникова

АКС-74У

АК-74М

РПК-74

АК-101

ПКМ

АК-105

АК-102

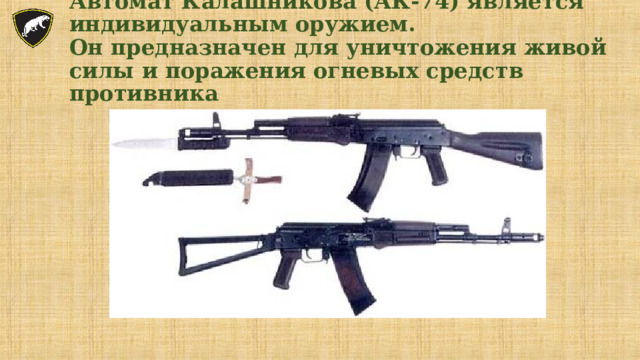

Автомат Калашникова (АК-74) является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника

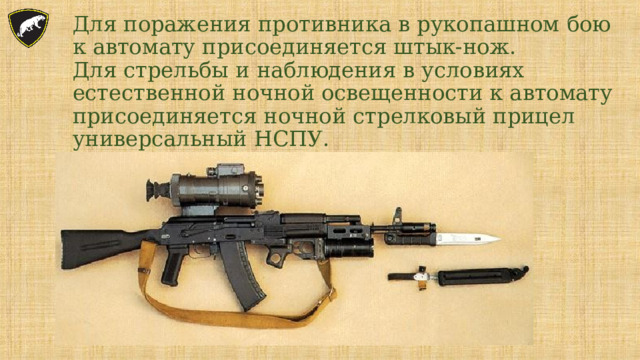

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ.

БОЕВЫЕ СВОЙСТВА АК-74

- Калибр АК-74 ……………………………………………………………......... 5,45 мм

- Прицельная дальность стрельбы из автомата ……………... ........... 1000 м.

• Наиболее действенный огонь :

по наземным целям до……………………………………………… 500 м.

по воздушным целям до……………………………..…………….. 500 м.

- Начальная скорость полета пули ……………………………………….. 900 м/с

- Убойное действие пули сохраняется на дальности до…………….. 1350 м.

- Сосредоточенный огонь по наземным групповым целям

ведется на дальности до………………………………………….. 1000 м.

• Боевая скорострельность :

одиночными до……………………………………………………. 40 в/мин

очередью до………………………………………………………. 100 в/мин

- Темп стрельбы около…………………………………………………… 600 в/мин.

• Дальность прямого выстрела :

по грудной фигуре…………………………………………………… 440 м.

по бегущей фигуре ………………………………………………….. 625 м.

• Вес автомата без штык - ножа со снаряженным пластмассовым магазином ……………………………………………………………… 3.6 кг.

вес штык - ножа с ножнами ……………………………………..… 490гр

- Емкость магазина :……………… ………………………………………. 30 патрон.

- Число нарезов в канале ствола ………………………………………………. 4

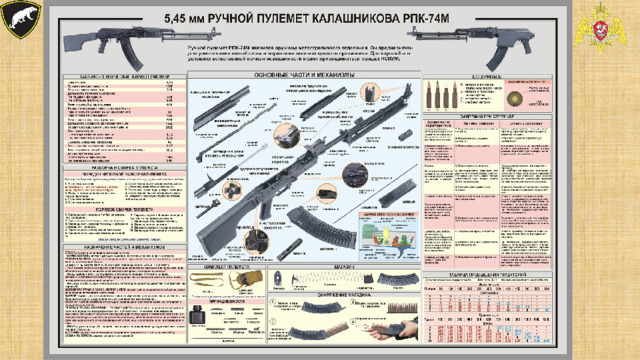

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА РПК-74

5,45-мм ручной пулемет Калашникова является оружием мотострелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника.

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА-РПК-74

2

5

6

Технические характеристики :

• Технические характеристики :
• Технические характеристики :

Прицельная дальность, м 1000

Дальность прямого выстрела, м:

по грудной фигуре 460

по бегущей фигуре 645

Начальная скорость пули, м / с 960

Темп стрельбы, выстрелов в мин 600

Боевая скорострельность, выстрелов в мин:

при стрельбе очередями до150

при стрельбе одиночными выстрелами до 50

Масса пулемета без патронов, г 5460

Емкость магазина, патронов 45

3

9

1

4

12

10

11

7

8

13

Для стрельбы ночью к пулемету РПК-74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).

Состав РПК-74:

1. Ствол со ствольной коробкой, ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой

2. Крышка ствольной коробки

3. Затворная рама с газовым поршнем

4. Затвор

5. Возвратный механизм

6. Газовая трубка со ствольной накладкой

7. Цевье

8. Магазин

9. Шомпол

10. Пламегаситель

11. Сошка

12. Пенал с принадлежностью

13. Ремень

ПРИНАДЛЕЖНОСТЬ

3

4

5

1

2

5,45-мм РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА ОБРАЗЦА 1974 ГОДА-РПК-74Н с НСПУ

1. ВЫКОЛОТКА 2. ПРОТИРКА 3. ЕРШИК 4. ОТВЕРТКА 5. ПЕНАЛ

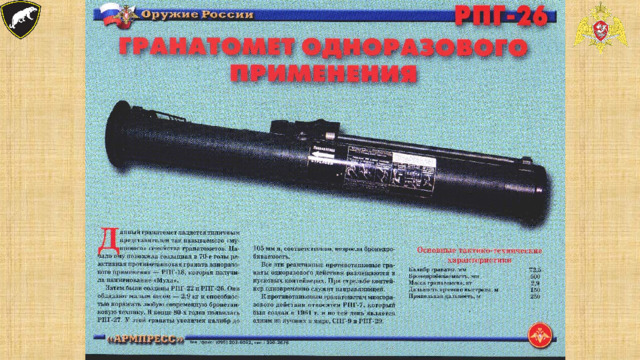

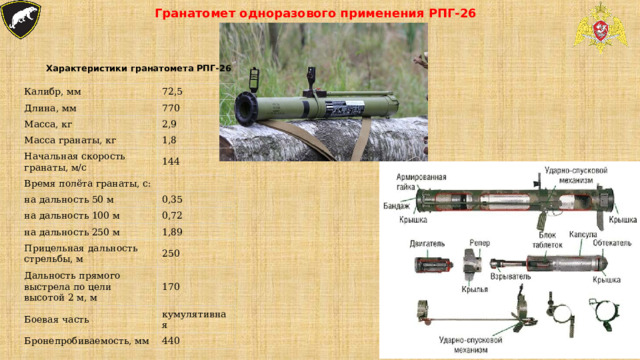

Гранатомет одноразового применения РПГ-26

Характеристики гранатомета РПГ-26

Калибр, мм

72,5

Длина, мм

770

Масса, кг

2,9

Масса гранаты, кг

1,8

Начальная скорость гранаты, м/с

Время полёта гранаты, с:

144

на дальность 50 м

0,35

на дальность 100 м

0,72

на дальность 250 м

1,89

Прицельная дальность стрельбы, м

250

Дальность прямого выстрела по цели высотой 2 м, м

170

Боевая часть

кумулятивная

Бронепробиваемость, мм

440

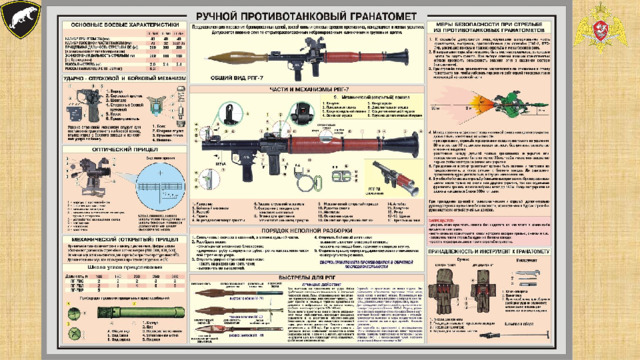

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7

Ручной противотанковый гранатомет РПГ-7 предназначен для борьбы с танками, самоходными артиллерийскими установками и другими бронированными средствами противника, а также для уничтожения живой силы, находящейся в легких укрытиях и в сооружениях городского типа.

1

2

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7

4

3

Технические характеристики:

• Технические характеристики:

Прицельная дальность, м 500

Наиболее действительный огонь по танкам, м:

выстрелом ПГ-7В 330 выстрелом ПГ-7ВМ 310

Начальная скорость выстрела, м/с 120

Максимальная скорость выстрела, м/с 300

Боевая скорострельность, выстр. в мин 4-6

Масса гранатомета с оптическим прицелом, г 6300

Масса выстрела с пороховым зарядом, г:

ПГ-7В 2200 ПГ-7ВМ 2000

5

Состав РПГ-7:

1. Ствол с механическим прицелом

2. Ударно-спусковой механизм с предохранителем (изображен в разобранном виде)

3. Бойковый механизм

4. Деревянные чехлы

5. Ремень

ВЫСТРЕЛ К РПГ-7- ПГ-7В

2

Стрельба из РПГ-7 производится выстрелами ПГ7В или ПГ-7ВМ с надкалиберной противотанковой гранатой кумулятивного действия. Бронепробиваемость гранаты дает возможность вести эффективную борьбу со всеми типами современных танков.

1

Состав выстрела к РПГ-7 :

1.Противотанковая кумулятивная граната

2.Пороховой заряд со стабилизатором

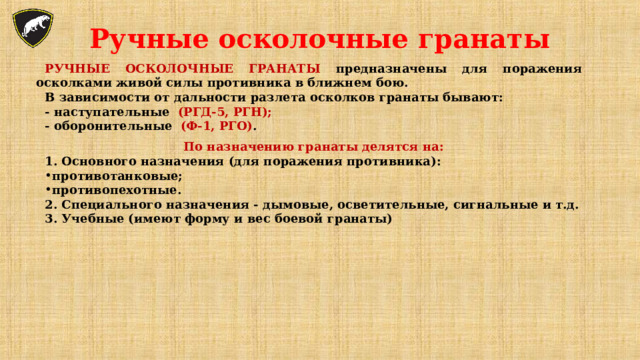

Ручные осколочные гранаты

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ предназначены для поражения осколками живой силы противника в ближнем бою.

В зависимости от дальности разлета осколков гранаты бывают:

- наступательные (РГД-5, РГН);

- оборонительные (Ф-1, РГО) .

По назначению гранаты делятся на:

1. Основного назначения (для поражения противника):

• противотанковые;
• противопехотные.

2. Специального назначения - дымовые, осветительные, сигнальные и т.д.

3. Учебные (имеют форму и вес боевой гранаты)

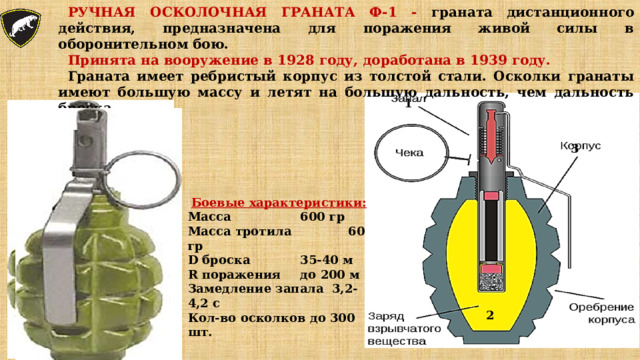

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Ф-1 - граната дистанционного действия, предназначена для поражения живой силы в оборонительном бою.

Принята на вооружение в 1928 году, доработана в 1939 году.

Граната имеет ребристый корпус из толстой стали. Осколки гранаты имеют большую массу и летят на большую дальность, чем дальность броска.

1

3

Боевые характеристики:

Масса 600 гр

Масса тротила 60 гр

D броска 35-40 м

R поражения до 200 м

Замедление запала 3,2-4,2 с

Кол-во осколков до 300 шт.

2

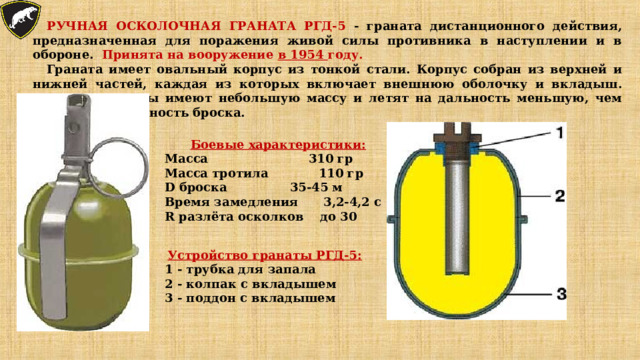

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГД-5 - граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Принята на вооружение в 1954 году.

Граната имеет овальный корпус из тонкой стали. Корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.

Боевые характеристики:

Масса 310 гр

Масса тротила 110 гр

D броска 35-45 м

Время замедления 3,2-4,2 с

R разлёта осколков до 30

Устройство гранаты РГД-5:

1 - трубка для запала

2 - колпак с вкладышем

3 - поддон с вкладышем

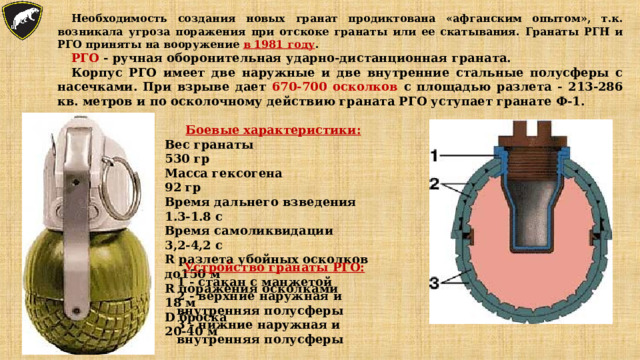

Необходимость создания новых гранат продиктована «афганским опытом», т.к. возникала угроза поражения при отскоке гранаты или ее скатывания. Гранаты РГН и РГО приняты на вооружение в 1981 году .

РГО - ручная оборонительная ударно-дистанционная граната.

Корпус РГО имеет две наружные и две внутренние стальные полусферы с насечками. При взрыве дает 670-700 осколков с площадью разлета - 213-286 кв. метров и по осколочному действию граната РГО уступает гранате Ф-1.

Боевые характеристики:

Вес гранаты 530 гр

Масса гексогена 92 гр

Время дальнего взведения 1.3-1.8 с

Время самоликвидации 3,2-4,2 с

R разлета убойных осколков до150 м

R поражения осколками 18 м

D броска 20-40 м

Устройство гранаты РГО:

1 - стакан с манжетой

2 - верхние наружная и внутренняя полусферы

3 - нижние наружная и внутренняя полусферы

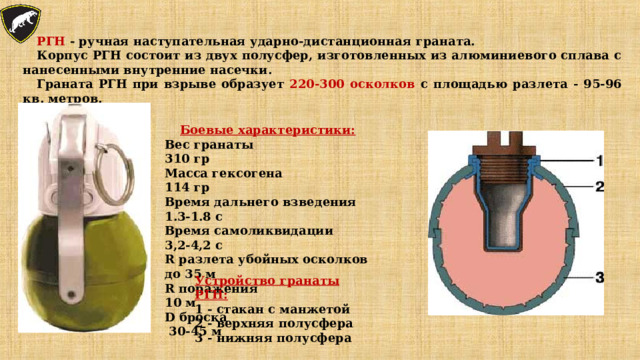

РГН - ручная наступательная ударно-дистанционная граната.

Корпус РГН состоит из двух полусфер, изготовленных из алюминиевого сплава с нанесенными внутренние насечки.

Граната РГН при взрыве образует 220-300 осколков с площадью разлета - 95-96 кв. метров.

Боевые характеристики:

Вес гранаты 310 гр

Масса гексогена 114 гр

Время дальнего взведения 1.3-1.8 с

Время самоликвидации 3,2-4,2 с

R разлета убойных осколков до 35 м

R поражения 10 м

D броска 30-45 м

Устройство гранаты РГН:

1 - стакан с манжетой

2 - верхняя полусфера

3 - нижняя полусфера

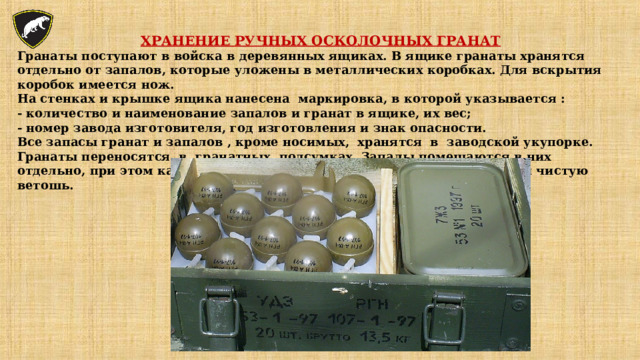

ХРАНЕНИЕ РУЧНЫХ ОСКОЛОЧНЫХ ГРАНАТ

Гранаты поступают в войска в деревянных ящиках. В ящике гранаты хранятся отдельно от запалов, которые уложены в металлических коробках. Для вскрытия коробок имеется нож.

На стенках и крышке ящика нанесена маркировка, в которой указывается :

- количество и наименование запалов и гранат в ящике, их вес;

- номер завода изготовителя, год изготовления и знак опасности.

Все запасы гранат и запалов , кроме носимых, хранятся в заводской укупорке. Гранаты переносятся в гранатных подсумках. Запалы помещаются в них отдельно, при этом каждый запал должен быть завернут в бумагу или чистую ветошь.
