Тема: Исследование трёхфазного синхронного генератора.
Цель: Научиться запускать и возбуждать СГ.
Снять и построить характеристики СГ.
Приборы и принадлежности:
1. Синхронный генератор ГБ-2Т-4,5/4-230.
2. Первичный двигатель 2П-115, 115в, 1500об/мин
3. Вольтметр Э-378, 0-250В
4. Амперметр Э-378, 0-10А
5. Частотомер Э-371, 45-55 Гц
6. Амперметр М-361, 0-10А
7. Реостат возбуждения
8. Нагрузочные реостаты
Порядок проведения работы:

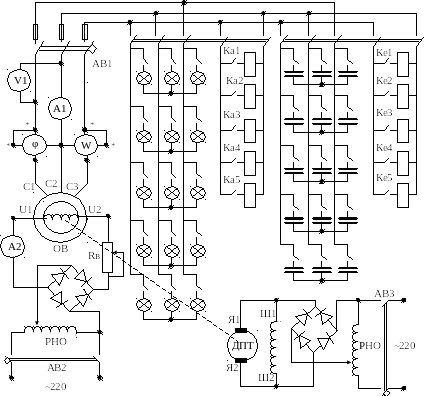

С обрать схему.
Запустить синхронный генератор:
- подать напряжение на первичный двигатель;
- плавно довести скорость его вращения до синхронной;
- подать возбуждение в ротор СГ;
- довести напряжение СГ до 220В и по частотомеру установить f=50Гц, при необходимости изменяя скорость вращения первичного двигателя.
Снять и построить характеристики генератора:
а) характеристику холостого хода Е0=f(Iв); I1=0; n=const;
б) характеристику короткого замыкания I1=f(Iв); n=сonst;
в) внешние характеристики: U1=f(I1); Iв=const; n1=сonst; cosφ=сonst;
При активной и емкостной нагрузке:
г) регулировочные характеристики Iв=f(I1); U=const; n=const; cosφ=const при активной и емкостной нагрузке;
Результаты измерений занести в таблицы:
E0=f(Iв)
I1=f(Iв)
U1=f(I1)
U1 | B | | | | | | Активная нагрузка |
I1 | A | | | | | |
U1 | B | | | | | | Емкостная нагрузка |
I1 | A | | | | | |
Iв=f(I1)
Iв | А | | | | | | Активная нагрузка |
I1 | A | | | | | |
Iв | А | | | | | | Емкостная нагрузка |
I1 | A | | | | | |
Е0
Iк
а ) б)
Iв
Iв
0
0
в
U1
Iв
) г)
I1
I1
0
0
Контрольные вопросы:
Какие системы возбуждения применяются в СГ?
В чём состоит реакция якоря синхронной машины?
Какие свойства СГ показывают его характеристики?
Как действует на поле возбуждения реакция якоря при различных видах нагрузки?
Почему при активной нагрузке СГ наблюдается ослабление магнитного поля и как следствие, снижается напряжение?
Почему характеристика к.з. СГ имеет вид прямой линии?
Почему емкостной нагрузке ∆Uном отрицательно?
Как изменяется напряжение СГ при сбросе нагрузки, если нагрузка активная? Индуктивная? Емкостная?
