Исследовательская работа на тему: "Электромагнетизм"

Муниципальное общеобразовательное учреждение

«Лицей № 13» г. Троицк Челябинская область

Выполнил:

ученик 1 класса

Залялетдинов Дмитрий Руководитель:Сидорец С.М.

- изучение явлений магнетизма и электричества

- Изучить литературу по данной теме

• Выполнить опыты и сделать выводы, по результатам опытов

• 1 . Только магниты производят магнитную силу
• 2.Электромагнит имеет два полюса, как и постоянный магнит
• 3. Электромагнитная сила может вращать мотор

Прежде считалось, что магнетизм и электричество –два различных явления.

Но в начале Х I Х в. Эрстед и Ампер обнаружили между ними тесную связь. Они

заложили основы современной технологии. Магнитная сила, созданная с по-

мощью электроэнергии, имеет преимущество : ее можно прервать , отключив

электроэнергию простым поворотом выключателя.

Французский ученый

Андре Ампер

Датский ученый Г.К. Эрстед

Магнетизм –это невидимая сила, которая действует на некоторые металлы. Материалы, создающие эту силу, называются магнитами. Магниты имеют северный и южный полюса. Одинаковые полюса магнитов отталкиваются, а разные полюса притягиваются.

.

Вокруг магнита существуют магнитное поле. Металлический предмет, помещенный вблизи от этого поля, притягивается к магниту. Магнитное поле можно увидеть с помощью железных опилок: их будет больше там, где сильнее воздействие этой силы. Железные опилки позволяют нам увидеть магнитное поле, образуемое магнитом

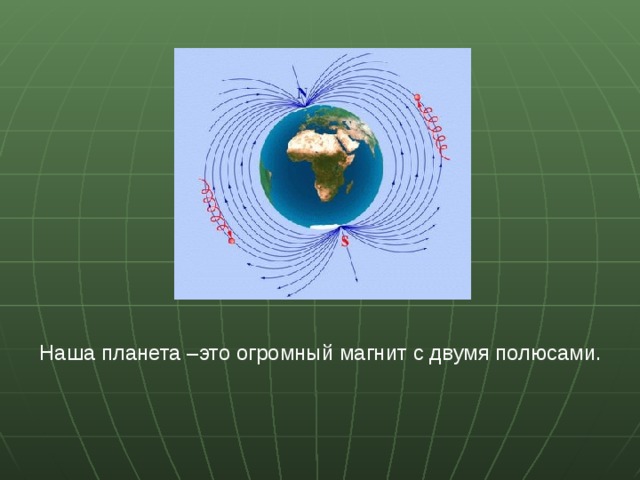

Наша планета –это огромный магнит с двумя полюсами.

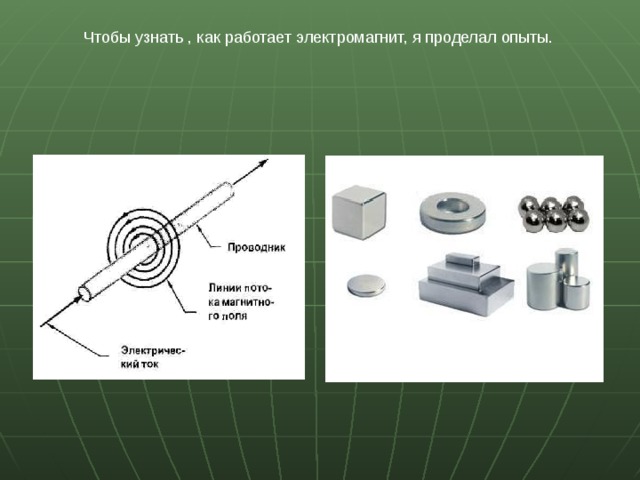

• Когда электрический ток течет по проводу, он создает магнитное поле вокруг этого провода. Этот эффект называется электромагнетизмом.

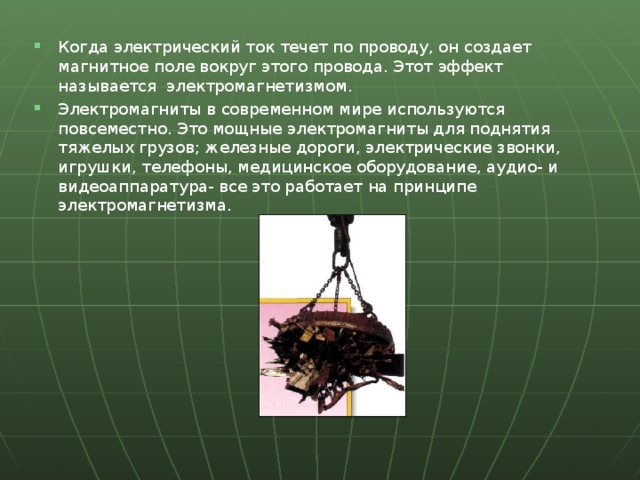

• Электромагниты в современном мире используются повсеместно. Это мощные электромагниты для поднятия тяжелых грузов; железные дороги, электрические звонки, игрушки, телефоны, медицинское оборудование, аудио- и видеоаппаратура- все это работает на принципе электромагнетизма.

Чтобы узнать , как работает электромагнит, я проделал опыты.

1)батарейка на 4,5В

2)кусочек дерева

3)ножницы

4)два самореза

5)скрепка

6)медный изолированный провод

7)большой железный гвоздь

8)скотч

9)коробочка скоб или булавок

• Сделали выключатель
• Один конец провода 15 см закрепили на контакте батарейки, другой –под кнопкой выключателя.

3) Провод длиной 60см намотали на гвоздь.

4) Один конец провода закрепили на контакте батарейки, а другой прикрепили к выключателю под свободной кнопкой.

5) С помощью скрепки повернули выключатель, то есть соединили 2 самореза скрепкой.

6) Поднесли гвоздь к скрепке- она не притягивается .

7) Намотали на гвоздь еще несколько

витков провода . Снова подсоединили провод к батарейке и к выключателю.

8) Поднесли гвоздь к скрепке. Гвоздь притягивает скрепку.

На основании результатов исследования я пришёл к выводу, что электрический ток, протекая по проводам , создает магнитное поле вокруг этого провода . При этом , чем больше витков провода вокруг гвоздя, тем сильнее магнитное поле. Гвоздь играет роль магнита. Когда цепь разрываешь, магнитное поле исчезает.

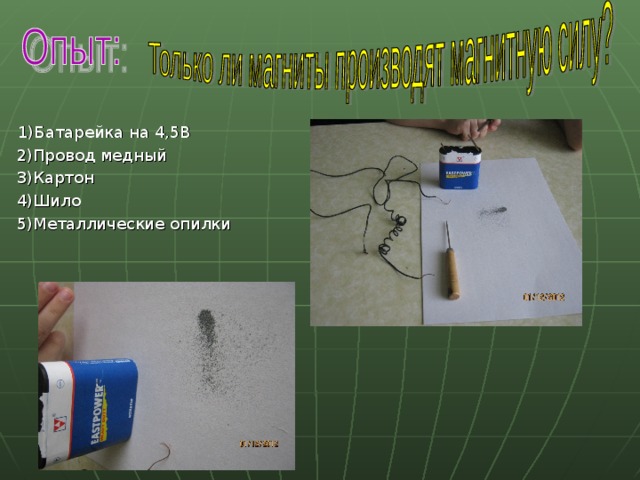

1)Батарейка на 4,5В

2)Провод медный

3)Картон

4)Шило

5)Металлические опилки

1) Проткнули шилом 2 отверстия в картоне на ра c стоянии 10 см одного от другого.

2) Кусок провода длиной 30 см пропустили через отверстия в картоне, а концы соединили с контактами батарейки.

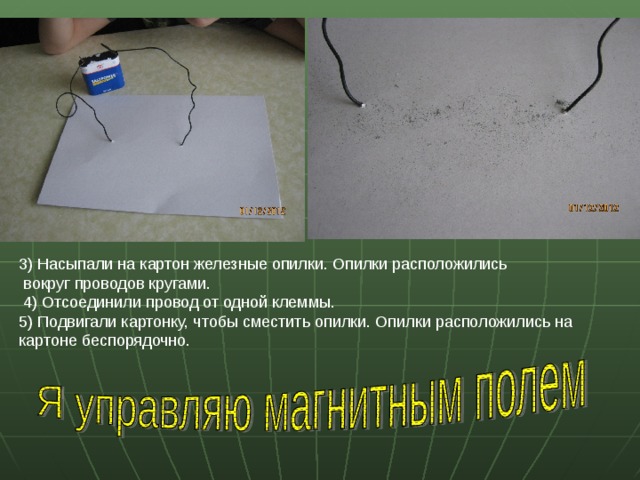

3) Насыпали на картон железные опилки. Опилки расположились

вокруг проводов кругами.

4) Отсоединили провод от одной клеммы.

5) Подвигали картонку, чтобы сместить опилки. Опилки расположились на картоне беспорядочно.

• Электрический ток, идущий от батарейки и проходящий по медному проводу, создает магнитное поле , которое наглядно видно по расположению опилок. Магнитное поле, созданное электрическим током, при прерывании тока разрушается.

Перемена направления тока

1) Большой стальной гвоздь

2) Магнит с помеченными полюсами

3) Батарейка на 4,5 В

4) Провод

5) Игла

6) Пробка или пенопласт

7) Изолента, тазик и красная краска

• 1) Намагнитили иглу
• (40 раз провели в одном направлении по иголке одним концом магнита). Красной краской отметили северный полюс иглы.
• 2) Прикрепили иглу к пенопласту изолентой, налили в таз воду и положили пенопласт с иглой на воду.

3) Сделали электромагнит: намотали провод на гвоздь, а свободные концы зачистили и подсоединили к контактам батарейки.

4) Поднесли гвоздь сначала к одному концу иглы, потом ко второму.

5) Один из концов иглы притянется к гвоздю. Если это будет окрашенный конец,

то на кончике гвоздя- южный полюс, и наоборот.

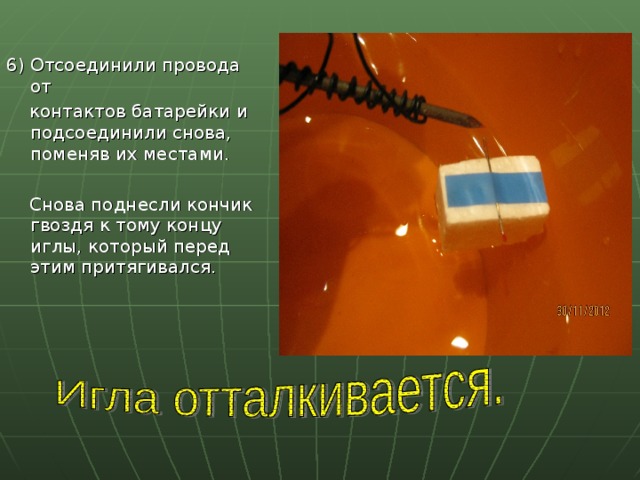

6) Отсоединили провода от

контактов батарейки и подсоединили снова, поменяв их местами.

Снова поднесли кончик гвоздя к тому концу иглы, который перед этим притягивался.

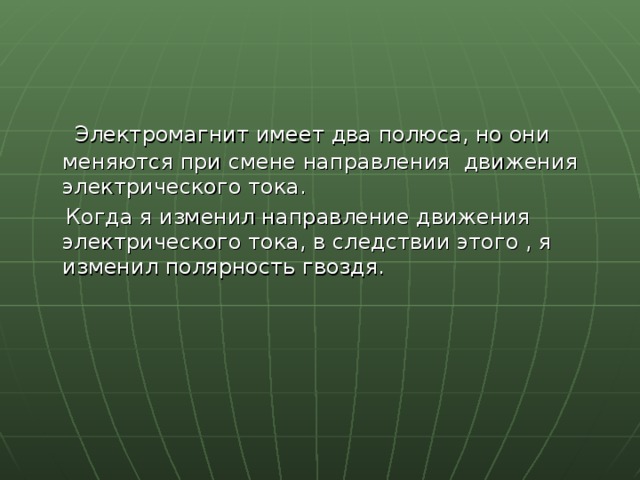

Электромагнит имеет два полюса, но они меняются при смене направления движения электрического тока.

Когда я изменил направление движения электрического тока, в следствии этого , я изменил полярность гвоздя.

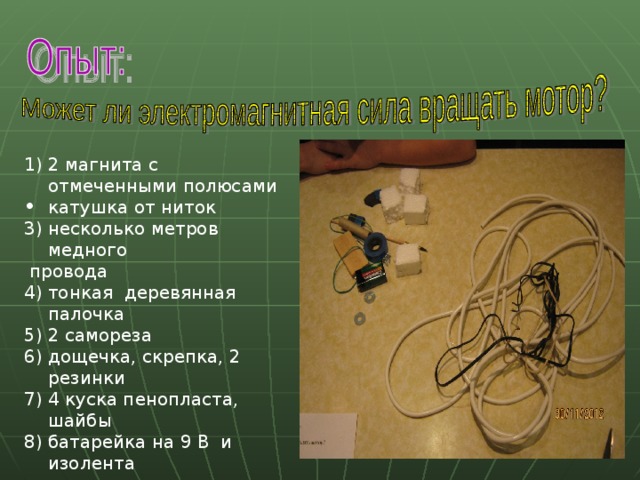

1) 2 магнита с отмеченными полюсами

• катушка от ниток

3) несколько метров медного

провода

4) тонкая деревянная палочка

5) 2 самореза

6) дощечка, скрепка, 2 резинки

7) 4 куска пенопласта, шайбы

• батарейка на 9 В и изолента

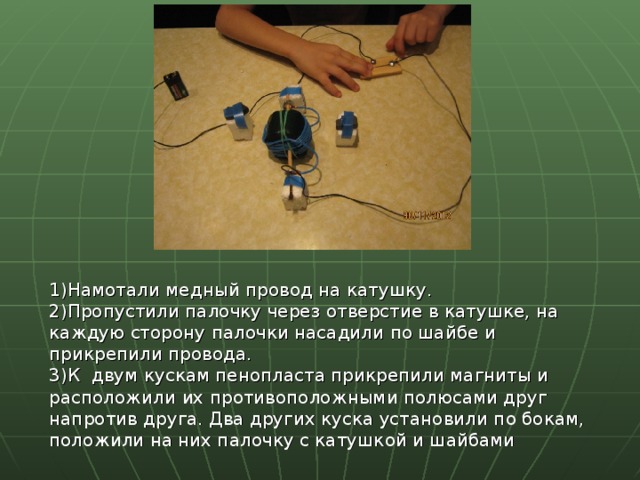

1)Намотали медный провод на катушку.

2)Пропустили палочку через отверстие в катушке, на каждую сторону палочки насадили по шайбе и прикрепили провода.

3)К двум кускам пенопласта прикрепили магниты и расположили их противоположными полюсами друг напротив друга. Два других куска установили по бокам, положили на них палочку с катушкой и шайбами

3

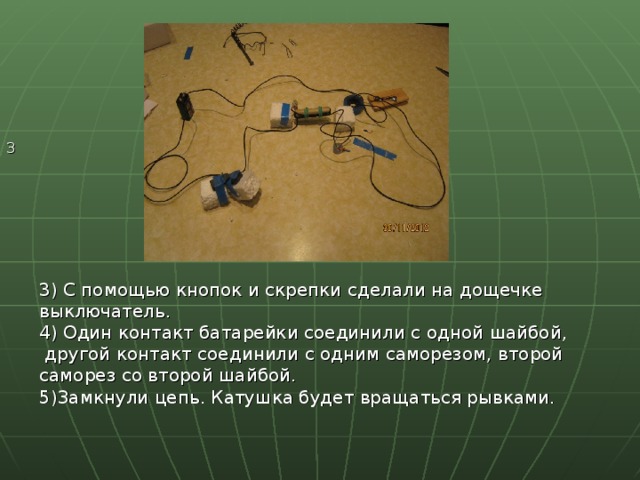

3) С помощью кнопок и скрепки сделали на дощечке выключатель.

4) Один контакт батарейки соединили с одной шайбой,

другой контакт соединили с одним саморезом, второй

саморез со второй шайбой.

5)Замкнули цепь. Катушка будет вращаться рывками.

Я понял, что два магнита создают магнитное поле, которое идет от северного полюса одного магнита к южному полюсу другого. Когда мы пропускаем ток по обмотке, создается второе магнитное поле. Эти два поля взаимодействуют, поворачивая катушку попеременно то вверх, то вниз.

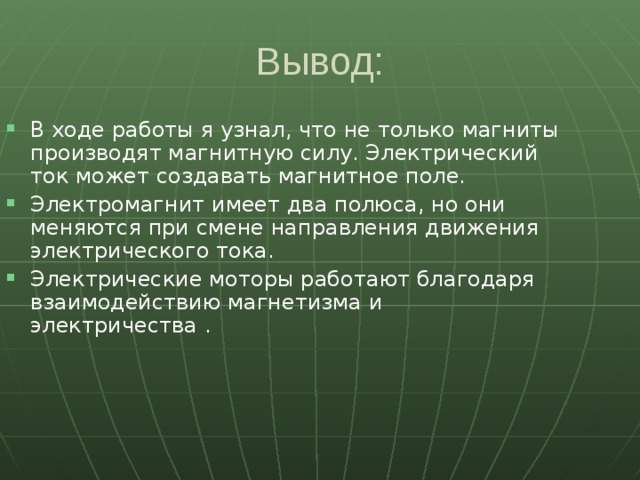

Вывод:

• В ходе работы я узнал, что не только магниты производят магнитную силу. Электрический ток может создавать магнитное поле.
• Электромагнит имеет два полюса, но они меняются при смене направления движения электрического тока.
• Электрические моторы работают благодаря взаимодействию магнетизма и электричества .
