Исследовательский проект по физике

Содержание

Введение

Актуальность темы исследования . Нашу жизнь тяжело представить без рентгеновского излучения. Оно просто используется повсеместно, во многих аспектах. Рентгеновское излучение, одно из важнейших открытий в области науки в конце девятнадцатого века. Благодаря рентгеновскому излучению стали возможны многие вещи в области медицины, физики , промышленности. Это и определяет актуальность и важность данной проблемы.

Объект исследования: рентгеновские лучи.

Предмет исследования: применение рентгеновских лучей в производстве.

Цель: изучить применение рентгеновского излучения в производственной сфере.

Задачи:

• рассмотреть историю открытия рентгеновских лучей;

• изучить свойства рентгеновских лучей;

• охарактеризовать преимущества и недостатки рентгеновских лучей;

• исследовать применение рентгеновского излучения в производстве;

• дать рекомендации применения рентгенографа.

Методы исследования: анализ документов (получение информации для исследования).

Практическая значимость: Данная проектная работа расскажет многим людям о влиянии рентгена на человека. Её можно будет показывать учащимся, студентам, либо знакомым, которые не разбираются в этой теме, тем самым просвещая их.

1 Теоретический аспект. Рентгеновское излучение

1.1 История возникновения рентгеновского излучения

Вильгельм Конрад Рентген родился в 1845 году в Германии близ Дюссельдорфа. Его путь в науку был нелёгким. Проблемы начались ещё в школе, откуда Рентген был исключён, не получив аттестат зрелости, Но это не помешало ему заниматься самостоятельно. Он слушал лекции в Утрехтском университете, изучал машиностроение в Цюрихе. Известный физик Август Кундт взял любознательного и талантливого молодого человека к себе в ассистенты. Прошло несколько лет, и Рентген стал профессором в Страсбурге, а с 1894 года он - ректор Вюрцбургского университета.

Вечером 8 ноября 1895 года Рентген, как обычно, работал в своей лаборатории, занимаясь изучением катодных лучей. Около полуночи, почувствовав усталость, он собирался уходить. Окинув взглядом лабораторию, погасив свет и хотел было закрыть дверь, как вдруг заметил в темноте какое-то светящееся пятно. Оказалось, святился экран из синеродистого бария. Почему он светился? Солнце давно зашло, электрический свет не мог вызвать свечения, катодная трубка выключена, да и в добавок закрыта чёрным чехлом из картона. Рентген посмотрел на рубильник и оказалось что он забыл выключить катодную трубку. Он несколько раз включал и выключал трубку, на эти манипуляции была реакция экрана, и Рентген понял что имеет дело с излучением неизвестного характера [1,3]. Он начал изучать явление и в последствии назвал его X-лучами. Он начал экспериментировать с лучами, ходил по комнате и выявил что книги, стекло и многие другие предметы для лучей прозрачны. Но как только рука учёного оказалось на пути лучей, он увидел силуэт костей.. После этого он начал проводить эксперименты с лучами. В течение 50 дней он упорно работал и выявил что лучи исходят только от трубки. А в 1896 году Рентген выступил со своим сообщение, где он описывал опыты с ионизирующим действием лучей и изучению возбуждения X-лучей различными телами.

В результате исследований он констатировал «Не оказалось ни одного твёрдого тела, которое под действием катодных лучей не возбуждало бы X-лучей».Открытие Рентгена вызвало огромный резонанс не только в научном обществе но и в мировом в целом. Лучи Рентгена быстро нашли практическое применение в медицине и в технике, но проблема их природы оставалась одной из важнейших в физике. Рентгеновские лучи вновь возбудили споры между сторонниками корпускулярной и волновой природы света, и ставилось множество экспериментов с целью решения проблемы.

Благодаря дальнейшим исследованиям рентгеновских лучей, Чарльз Баркла : изменения рассеянных лучей с использованием способности лучей Рентгена разряжать тела, Макс фон Лауэ: дифракция рентгеновских лучей. В физику пришли два фундаментальных факта: рентгеновские лучи обладают такими же волновыми свойствами, как и световые лучи; с помощью рентгеновских лучей можно исследовать не только внутреннее строение человеческого тела, но и заглянуть вглубь кристаллов [4].

Рентген не взял патента, подарив своё открытие всему человечеству. Это дало возможность конструкторам разных стран мира изобрести разнообразные рентгеновские аппараты. В более поздних рентгеновских трубках поток электронов излучает вольфрамовая спираль, против которой расположен антикатод из тонких пластинок железа или вольфрама. Из антикатода электроны выбивают сильный поток рентгеновских лучей.

1.2 Свойства рентгеновского излучения

Теперь, когда мы изучили историю открытия Рентгеновского излучения. Мы можем приступить к непосредственному изучению проблемы свойства Рентгеновского излучения. В этом нам помогут научные работы, представленные в свободном доступе сети интернет.

Рентгеновское излучение - это электромагнитные волны, энергии фотонов которых лежит на шкале электромагнитных волн между ультрафиолетовым излучением и гамма-излучением, что соответствует длинам волн от 10-2 до 102 ангстрем [6].

Тормозное рентгеновское излучение возникает при торможении электронов, движущихся с большой скоростью, электрическими полями атомов анода. Условия торможения отдельных электронов не одинаковы. В результате в энергию рентгеновского излучения переходят различные части их кинетической энергии. В свою очередь спектр тормозного рентгеновского излучения не зависит от природы вещества анода. Как известно, энергия фотонов рентгеновских лучей определяет их частоту и длину волны. Поэтому тормозное рентгеновское излучение не является монохроматическим. Оно характеризуется разнообразием длин волн, которое может быть представлено сплошным спектром. Так же рентгеновские лучи не могут иметь энергию большую, чем кинетическая энергия образующих их элементов. Наименьшая длина волны рентгеновского излучения соответствует максимальной кинетической энергии тормозящихся электронов. Чем больше разность потенциалов в рентгеновской трубке, тем меньше длины волны рентгеновского излучения можно получить.

Шесть основных свойств Рентгеновского излучения:

1. Рентгеновские лучи невидимы для визуального восприятия.

2. Рентгеновское излучение обладает большой проникающей способностью сквозь организмы и ткани живого организма, а также плотные структуры неживой природы, не пропускающие лучи видимого света.

3. Рентгеновские лучи вызывают свечение некоторых химических соединений, называемое флюоресценцией. (Сульфиды цинка и кадмия флюоресцируют жёлто-зелёным цветом).

4. Рентгеновские лучи обладают фотохимическими действиями: разлагают соединения серебра с галогеном и вызывают почернение фотографических слоёв, формируя изображение на рентгеновском снимке.

5. Рентгеновские лучи передают свою энергию атомам и молекулам окружающей среды, через которую они проходят, проявляя ионизирующее действие.

6. Рентгеновское излучение оказывает выраженное биологическое действие в облучённых органах и тканях: в небольших дозах стимулирует обмен веществ, в больших - может привести к развитию лучевых поражений, а также острой и хронической лучевой болезни.

Рентгеновское излучение возникает при торможение заряженных частиц, чаще всего электронов, в электрическом поле атомов вещества. Образующиеся при этом кванты рентгеновского излучения имеют различную энергию и образуют непрерывный спектр [8,10]. Максимальная энергия квантов в таком спектре равна энергии налетающих электронов. В рентгеновской трубке максимальная энергия квантов рентгеновского излучения, выражается в килоэлектрон-вольтах, численно равна величине приложенного к трубке напряжения выраженного в киловольтах. При прохождении через вещество рентгеновское излучение взаимодействует с электронами его атомов. Для квантов рентгеновского излучения с энергией до 10 кэв (килоэлектровольт) наиболее характерным видом взаимодействия является фотоэффект. В результате такого взаимодействия энергия кванта полностью расходуется на вырывания электрона из атомной оболочки и сообщения ему кинетической энергии. С ростом энергии кванта рентгеновского излучения вероятность фотоэффекта уменьшается и преобладающим становится процесс рассеяния квантов на свободных электрона - так называемый комптон-эффект. В результате такого взаимодействия также образуется вторичный электрон и, кроме того, вылетает квант с энергией меньшей, чем энергия первичного кванта. Если энергия кванта рентгеновского излучения превышает один мегаэлектрон-вольт, может иметь место так называемый эффект образования пара, при котором образуются электрон и позитрон. Следовательно, при прохождении через вещество происходит уменьшение энергии рентгеновского излучения, т. е для увеличения его жёсткости. Достигается увеличением жесткости рентгеновского излучения использованием специальных фильтров.

1.3 Применение рентгеновских лучей

Применение рентгеновских лучей:

• Выявление дефектов в изделиях (рельсах, сварочных швах и т. д.) с помощью рентгеновского излучения называется рентгеновской дефектоскопией.

• В материаловедении, кристаллографии, химии и биохимии рентгеновские лучи используются для выяснения структуры веществ на атомном уровне при помощи дифракционного рассеяния рентгеновского излучения на кристаллах (рентгеноструктурный анализ). Известным примером является определение структуры ДНК.

• При помощи рентгеновских лучей может быть определён химический состав вещества. В электронно-лучевом микрозонде (либо же в электронном микроскопе) анализируемое вещество облучается электронами, при этом атомы ионизируются и излучают характеристическое рентгеновское излучение. Вместо электронов может использоваться рентгеновское излучение. Этот аналитический метод называется рентгенофлуоресцентным анализом.

• В аэропортах активно применяются рентгенотелевизионные интроскопы, позволяющие просматривать содержимое ручной клади и багажа в целях визуального обнаружения на экране монитора предметов, представляющих опасность.

• Рентгенотерапия — раздел лучевой терапии, охватывающий теорию и практику лечебного применения рентгеновских лучей, генерируемых при напряжении на рентгеновской трубке 20—60 кВ и кожно-фокусном расстоянии 3—7 см (короткодистанционная рентгенотерапия) или при напряжении 180—400 кВ и кожно-фокусном расстоянии 30—150 см (дистанционная рентгенотерапия). Рентгенотерапию проводят преимущественно при поверхностно расположенных опухолях и при некоторых других заболеваниях, в том числе заболеваниях кожи (ультрамягкие рентгеновские лучи Букки).

Криптография — генерация случайных последовательностей.

После того как мы выявили основные свойства рентгеновского излучения. Нам нужно узнать какие методы применения используют в наше время.

Одной из самых важных отраслей применения рентгеновского излучения без сомнения является медицинская ,причиной тому послужила их высокая проникающая способность, В первое время после открытия, рентгеновского излучения использовалось по большой части, для исследования переломов костей и определения местоположения инородных тел в теле человека. В настоящее время применяют несколько методов диагностики с помощью рентгеновских лучей [9].

Рентгеноскопия. Рентгеновский прибор состоит из источника рентгеновских лучей (рентгеновской трубки) и флуоресцирующего экрана. После прохождения рентгеновских лучей через тело пациента врач наблюдает теневое его изображение. Между экраном и глазами врача должно быть установлено свинцовое окно для того, что бы защищать врача от вредного действия рентгеновских лучей. Этот метод даёт возможность изучить функциональное состояние некоторых органов. Например, врач непосредственно может пронаблюдать движение лёгких, прохождение контрастного вещества по желудочно-кишечному тракту. Недостатки этого метода -- недостаточно контрастные изображения и сравнительно большие дозы излучения, получаемые пациентом во время процедуры.

Флюорография. Этот метод состоит в получении фотографии с изображением части тела пациента. Используют, как правило, для предварительного исследования состояния внутренних органов пациентов с помощью малых доз рентгеновского излучения [3].

Рентгенография. Это метод исследования с помощью рентгеновских лучей, в ходе которого изображение записывается на фотографическую плёнку. Фотографии делают обычно в двух перпендикулярных плоскостях. Этот метод имеет некоторые преимущества. Рентгеновские фотографии содержат больше деталей, чем изображения на флуоресцентном экране, и потому они являются более информативными. Они могут быть сохранены для дальнейшего анализа. Общая доза излучения меньше, чем применяемая в рентгеноскопии. Компьютерная рентгеновская томография. Оснащённый вычислительной техникой осевой томографический сканер является наиболее современным аппаратом рентгенодиагностики, который позволяет получить чёткое изображение любой части человеческого тела, включая мягкие ткани органов.

Первое поколение компьютерных томографов включает специальную рентгеновскую трубку которая прикреплена к цилиндрической раме. На пациента направляют тонкий пучок рентгеновских лучей. Два детектора рентгеновских лучей прикреплены к противоположной стороне рамы. Пациент находится в центре рамы, которая может вращаться на 1800 вокруг его тела.

Рентгеновский луч проходит через неподвижный объект. Детекторы получают и записывают показатели поглощения различных тканей. Записи делают 160 раз, пока рентгеновская трубка перемещается линейно вдоль сканируемой плоскости. Затем рама поворачивается на 10, и процедура повторяется. Запись продолжается, пока рама не повернётся 1800. Каждый детектор записывает 28800 кадров в течение исследования. Информация обрабатывается компьютером, и посредством специальной компьютерной программы формируется изображение выбранного слоя.

Второе поколение КТ использует несколько пучков рентгеновских лучей и до 30 их детекторов. Это даёт возможность ускорить процесс исследования до 18 секунд.

В третьем поколении КТ используется новый принцип. Широкий пучок рентгеновских лучей в форме веера перекрывает исследуемый объект, и прошедшее сквозь тело рентгеновское излучение записывается несколькими сотнями детекторов Время, необходимое для исследования, сокращается до 5-6 секунд.

КТ имеет множество преимуществ по сравнению с более ранними методами рентгенодиагностики. Она характеризуется высоким разрешением, которое даёт возможность различать тонкие изменения мягких тканей. КТ позволяет обнаружить такие патологические процессы, которые не могут быть обнаружены другими методами, Кроме того, использование КТ позволяет уменьшить дозу рентгеновского излучения,, получаемого в процессе диагностики пациентами [4].

Рентгенотерапия. Следующий метод использования рентгеновских лучей называется рентгенотерапия. Он является одним из методов лучевой терапии, при которой с лечебной целью используется рентгеновское излучение с энергией от 10 до 250 кв. С увеличением напряжения на рентгеновской трубке увеличивается энергия излучения и вместе с этим его проникающая способность в тканях возрастает от нескольких миллиметров до 8-10 см.

Современная промышленность выпускает два типа рентгенотерапевтических аппаратов. Одни для короткофокусной рентгенотерапии с энергией излучения от 10 до 60 кв для облучения малых расстояний (до 6-7,5 см) поверхностно расположенных патологических процессов кожи и слизистой оболочки. Другие для глубокой рентгенотерапии с энергией излучения от 100 до 250 кв для облучения расстояния от 30 до 60 см глубоко расположенных патологических очагов. Рентгеновское излучение, возникающее в рентгеновской трубке, всегда неоднородно по своей энергии. Для получения более или менее однородного пучка используют фильтры, поглощающие мягкие лучи. Для излучений малой энергии применяют фильтры, поглощающие мягкие лучи. Для излучения малой энергии переменяют фильтры из лёгких металлов. Для излучения большей энергии однородность излучения достигается применением фильтров из тяжёлых металлов. Для ограничения поля облучения и удобства цент рации при рентгенотерапии применяют цилиндрические или прямоугольные тубусы, обеспечивающие необходимое для каждого конкретного больного кожно- фокусное расстояние. Выходное окно тубусов аппаратов для короткофокусной рентгенотерапии имеет диаметр до 5 см и для глубокой площадь 16-225 см2. Короткофокусная рентгенотерапия с успехом применяется при лечении рака кожи, рака верхней и нижней губы I и II стадии заболевания, а при большем распространении процесса сочетается с кюри-терапией или дистанционными методами лучевой терапии. Короткофокусная рентгенотерапия в сочетании с дистанционными методами применяется при лечении как ранних, так и более распространённых случаев рака слизистой полости рта, рака шейки матки, рака прямой кишки. Короткофокусная рентгенотерапия может быть применена во время операции в ранних случаях рака мочевого пузыря, гортани, желудка. Рентгенотерапия при напряжении от 160 до 250 кв до 50-х годов нашего столетия была единственным методом дистанционного облучения глубоко расположенных патологических процессов как воспалительного и дистрофического характера, так и злокачественных опухолей. При раке внутренних органов, характеризующемся малой радиочувствительностью и требующем для своего разрушения больших доз излучения, рентгенотерапия оказалась малоэффективной. Несколько лучших результатов можно получить при рентгенотерапии через свинцовую решётку, позволяющую увеличить очаговую дозу и снизить лучевую нагрузку в нормальных тканях. Рентгенотерапия в наше время может быть применена при лечении радиочувствительных опухолей. Хороший результат получают при рентгенотерапии острых воспалительных процессов, при использовании малых разовых доз порядка 10-15 рад и суммарной дозы, не превышающей 100 рад.

Рентгенографический способ. Рентгенографический способ использования рентгеновского излучения применяется для обнаружения металлических включений размеров 10-20 мкм в изолирующих керамических слоях многослойных цилиндрических металлокерамических изделий, применяемых в электронной промышленности. Сейчас же стали применять рентгеноскопический метод контроля с использованием электроннооптических преобразователей и монокристаллических экранов в сочетании с телевизионными системами, преобразующими рентгеновское изображение в видимое. Установки типа, рентгенотелевизионных интроскопов, позволяют надёжно контролировать соединения с чувствительностью, приближающейся к чувствительности фотометода, и с более высокой производительностью.

Одним из приборов который применяет рентгенографический способ , является интроскоп. Они получили широкое применение в аэропортах и контрольно пропускных пунктах или в местах где нужно проводить тщательный досмотр содержимого. Метод с помощью которого это возможно называется интроскопия. Интроскопия это неразрушающее исследование внутренней структуры непрозрачного объекта и протекающих в нём процессов с помощью звуковых волн, электромагнитного излучения, постоянного перемененного электромагнитного поля или потоков электромагнитных частиц.

Рентгеноструктурный анализ это метод применения рентгеновского излучения металлов, сплавов, минералов, неорганических и органических соединений, полимеров, аморфных, материалов, жидкостей, молекул белков, нуклеиновых кислот и т.д [5]. Суть метода заключается в использование явления дифракции рентгеновских лучей, метод исследования структуры вещества по распределению в пространстве и интенсивностям рассеянного на анализируемом объекте рентгеновского излучения. Дифракционная картина зависит от длины волны используемых рентгеновских лучей и строения объекта. Рентгеноструктурный анализ является основным методом определения структуры кристаллов При исследовании кристаллов он даёт наибольшую информацию Это обусловлено тем, что кристаллы обладают строгой периодичность строения и представляют собой созданной самой природой дифракционную решётку для рентгеновских лучей. Однако он доставляет ценные сведения и при исследовании тел с менее упорядоченной структурой, таких, как жидкости, аморфные тела, жидкие кристаллы, полимеры и другие. На основе многочисленных уже расшифрованных атомных структур может быть решена и обратная задача: по рентгенограмме поликристаллического вещества, например легированной стали, сплава, руды, лунного грунта, может быть установлен кристаллический состав этого вещества, то есть выполнен фазовый анализ.

Промышленная томография. Рентгеновская компьютерная томография - это современный и точный метод исследования, позволяющий быстро получить информацию о внутреннем строении практически любого объекта. В основе этого метода лежит многократное просвечивание объекта рентгеновскими лучами в различных пересекающихся направлениях и последующая математическая обработка. Одной из особенностей КТ является определение геометрических параметров объекта, что особенно важно при проведении контроля сложных форм деталей. Так же КТ позволяет локализовать и измерять в трёх координатах даже такие малоконтрастные дефекты в литых деталях как трещины, пустоты и раковины. Анализ дефектов может выполняться как по нескольким секущим плоскостям, так и по объёмному изображению.

Возможность построения полного объёмного изображения означает, что КТ может использоваться для неразрушающего объёмного измерения литых деталей, которое невозможно выполнить с помощью обычных координато - измерительных систем из-за сложной формы этих деталей или наличия внутренних полостей сложной формы. Помимо неразрушающего контроля качества, КТ может применяться для решения множества практических задач. Например, оптимизация и уменьшения процесса разработки, сравнения реальных деталей с их CAD-моделями и постройкой трёхмерных CAD-моделей по объёмному изображению деталей -- так называемое «обратное проектирование». Полная автоматизация измерений и анализа позволяет менее чем за один час получать первые отчёты о поверхности образцов, даже имеющих сложную форму.

Рентгеновская астрономия - это раздел в астрономии, исследующий космические объекты по их рентгеновскому излучению. Под рентгеновским излучением обычно понимают электромагнитные волны в диапазоне энергии от 0,1 до 100 кэВ. Энергия рентгеновских фотонов гораздо больше, нежели оптических, поэтому в рентгеновском диапазоне излучает вещество,нагретое до чрезвычайно высоких температур. Источниками рентгеновского излучения являются черные дыры, нейтронные звёзды, квазары и другие объекты, представляющие большой интерес для астрофизики.

2 Практическое применение рентгеновских лучей

2.1 Где можно пройти рентгенографический контроль сварных изделий

Мы решили найти лаборатории , где делают рентгенографический контроль.

Испытательная лаборатория ООО НДТ КОНТРОЛЬ осуществляет рентгеновский контроль качества сварных соединений различного назначения. Одним из основных методов неразрушающего контроля является радиографический метод контроля (РК), который регламентируется

ГОСТом 7512-86. Данный вид контроля широко используется для проверки качества технологических трубопроводов, металлоконструкций, технологического оборудования, композитных материалов в различных отраслях промышленности и строительного комплекса.
Наличие пор, непроваров, подрезов и трещин в сварных соединений позволяет выявить данный метод контроля. Кроме того, радиографический контроль позволяет производить оценку величины выпуклости и вогнутости корня шва в недоступных для внешнего осмотра местах, например с противоположной стороны сварного шва.

Рентгенографический метод контроля основан на способности рентгеновских лучей проникать через металл и воздействовать на светочувствительную рентгеновскую пленку, расположенную с обратной стороны сварного шва. В местах, где имеются дефекты сплошности контролируемого материала (непровары, поры, трещины, шлаковые включения и др.) поглощение лучей будет меньше и они будут более активно воздействовать на чувствительный слой рентгеновской пленки.

После проведения рентгенографирования радиографические пленки проявляются, после чего производится их расшифровка с помощью негатоскопа с целью описания и регистрации выявленных дефектов.

Тип радиоактивного источника, напряжение на рентгеновской трубке, а также расстояние от источника излучения до изделия, радиографической пленки определяется при рентгенографическом контроле в соответствии с установленными стандартами [9]. В качестве усиливающих экранов при радиографическом контроле используются металлические и флуоресцирующие экраны, тип которых устанавливается технической документацией на контроль или приемку сварных соединений.

Основные возможности рентгеновского контроля:

• возможность обнаружить такие дефекты, которые невозможно выявить любым другим методом — например, непропаев, раковин и других;

• возможность точной локализации обнаруженных дефектов, что дает возможность быстрого ремонта;

• возможность оценки величины выпуклости и вогнутости валиков усиления сварного шва.

Благодаря проведению дефектоскопии с применением рентгеновского просвечивания металлов вы сможете наглядно определить вид и характер выявленных дефектов, достаточно точно определить их месторасположение, а также архивировать результаты контроля. Кроме того, наши современные аппаратно-программные комплексы позволяют осуществлять автоматизированную расшифровку рентгеновских снимков.

2.2 Плюсы и минусы дефектоскопии рентгенографическим способом

К несомненным плюсам рентгенографического контроля относятся:

• высокий уровень точности, достоверности и полноты получаемой информации. Посредством рентгенографии можно обнаружить не только мельчайшие дефекты, но и определить их форму, параметры и характер повреждений;

• выявление скрытых дефектов на любой глубине их расположения;

• высокая скорость получения информации о дефектах, что позволяет использовать технологию в массовом производстве и при диагностике сварных соединений большой суммарной протяжённостью.

Среди минусов рентгенографической дефектоскопии выделяются:

• высокая стоимость оборудования;

• сложное обслуживание оборудования;

• необходимость проведения данного метода только силами квалифицированных специалистов;

• риски для здоровья, которые могут возникнуть, если были нарушены нормы безопасности или метод использовался неграмотно;

• использование специальных расходных материалов для фиксации результатов;

• зависимость точных результатов от изначально заданных параметров регулировки измерительной аппаратуры.

Как можно заметить, все минусы, хоть и значимы, но технически преодолимы, а значит, не повлияют на качество проведения рентгеновской дефектоскопии, при учете всех нюансов и принятии условий метода.

Заключение

Таким образом, рентгеновские лучи представляют собой невидимое электромагнитное излучение с длиной волны 105-102 нм. Рентгеновские лучи могут проникать через некоторые непрозрачные для видимого света материалы.

Испускаются они при торможении быстрых электронов в веществе (непрерывный спектр) и при переходах электронов с внешних электронных оболочек атома на внутренние (линейчастый спектр).

При изготовлении металлоконструкций, рассчитанных на большую нагрузку, исключается образование микроскопических трещин, пор, подрезов, неполного провара и прочих деформаций. Для этого перед началом эксплуатации проводится радиационная дефектоскопия сварных соединений – технология контроля качества, в основу которой заложены изотопные и рентгеновские источники ионизирующего излучения. Ею оценивают безопасность и качество швов на металлоконструкциях, газо- и нефтепроводах, наложение которых ведется с применением ручной, полуавтоматической или автоматической электродуговой сварки.

Проводить радиографический контроль сварных швов с оформлением заключений могут только аттестованные лаборатории аттестованные и/или сертифицированные специалисты по СДАНК-02-2020 или СНК ОПО РОНКТД-02-2021 (в зависимости от того, в какой Системе НК нужно подтвердить компетенцию, чтобы зайти на объект заказчика). Для аттестации на I и II уровень необходимо иметь среднее или высшее техническое образование какого-либо инженерного вуза либо университета. Дополнительно нужно пройти специализированные курсы по программе, согласованной с Независимым органом по аттестации персонала. Для кандидатов на присвоение II квалификационного уровня вместо этого могут зачесть опыт работы по НК с составлением методических документов.

Так как наука не стоит на месте мы надеемся, что оборудование для рентгенографического метода скоро будет доступным, а рентгеновское излучение найдет еще более широкое применение.

Список используемой литературы

Учебники и учебные пособия

1. Герасименко А.И. «Основы электрогазосварки– М: «Академия», 2010/5

2. Чебан В. А. Сварочные работы - Ростов н/Д : Феникс, 2010/10

3. Овчинников В.В. Сварка и резка деталей из различных сталей цветных металлов и их сплавов, чугунов во всех пространственных положениях.- М.: Академия, 2014/15

4. Колганов, Л.А. Сварочные работы. М.: «Дашков и К», 2009/10

5. Чернышов Г.Г. Технология сварки плавлением и термической резки.- М.: Академия, 2011г.(15)

Материалы Интернет

1. Биография Вильгельма Конрада Рентгена [Электронный ресурс]- URL: http://biographera.net (10.03.19)

2. Виды рентгеновских лучей. [Электронный ресурс]- URL: https://studfiles.net (22.03.19)

3. Влияние рентгеновского излучения на человека. [Электронный ресурс]- URL: https://toxiny.ru (26.04.19)

4. Определение рентгеновского излучения. [Электронный ресурс]- URL: https://ru.wikipedia.org
   Применение, преимущества и недостатки. [Электронный ресурс]- URL: https://works.doklad.ru (15.03.19)

5. Свойства и история открытия рентгеновских лучей. [Электронный ресурс]- URL: https://x-raydoctor.ru (26.04.19)

Приложение 1. – Рентгеновское излучение

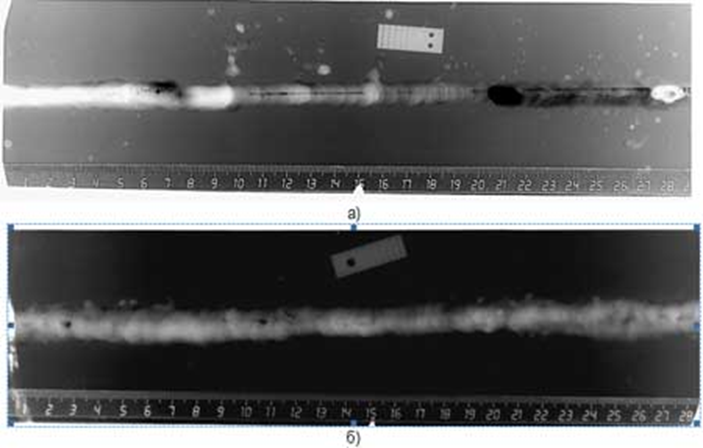

Рис. 1 – рентгеновская трубка Рис. 2 – рентген сварных швов

Рис 3. Карта рентгенографии
