Изделия с цельнокроенным рукавом

Государственное бюджетное общеобразовательное учреждение

средняя общеобразовательная школа №77 с углубленным изучением химии

Петроградского района Санкт-Петербурга

Изделия с цельнокроенным рукавом

ГБОУ СОШ №77

Тюринова И.Н.

Санкт-Петербург

2021

Что такое цельнокроеный рукав

Цельнокроеный рукав подразумевает такой тип кроя изделия, при котором рукав составляет единое целое с областью спинки – сзади и полочкой – спереди. У такого рукава нет линии втачивания, полностью или частично отсутствует пройменный вырез. Изделия с таким рукавом обычно свободного или полуприлегающего силуэта с округлой линией плеча.

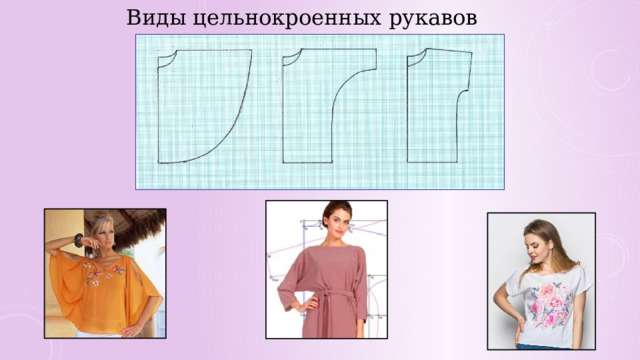

Виды цельнокроенных рукавов

Виды изделий с целькроенным рукавом

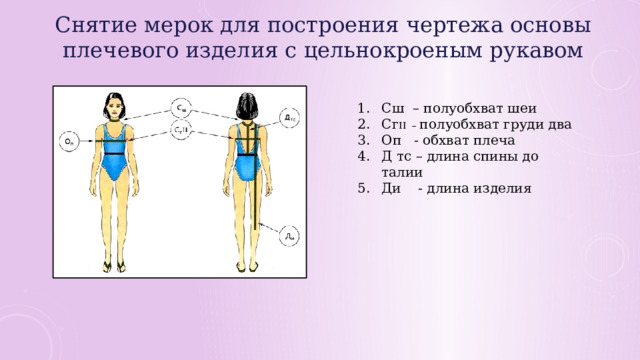

Снятие мерок для построения чертежа основы плечевого изделия с цельнокроеным рукавом

• Сш – полуобхват шеи
• Сг II – полуобхват груди два
• Оп - обхват плеча
• Д тс – длина спины до талии
• Ди - длина изделия

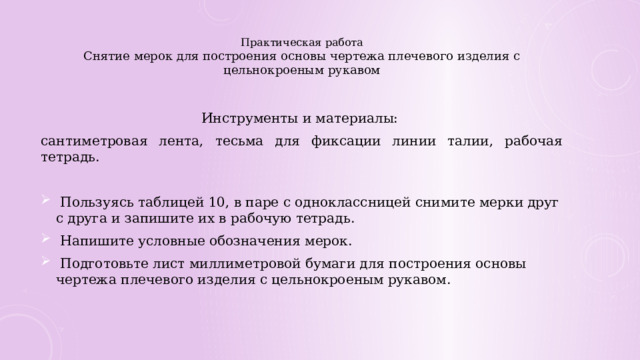

Практическая работа Снятие мерок для построения основы чертежа плечевого изделия с цельнокроеным рукавом

Инструменты и материалы:

сантиметровая лента, тесьма для фиксации линии талии, рабочая тетрадь.

• Пользуясь таблицей 10, в паре с одноклассницей снимите мерки друг с друга и запишите их в рабочую тетрадь.
• Напишите условные обозначения мерок.
• Подготовьте лист миллиметровой бумаги для построения основы чертежа плечевого изделия с цельнокроеным рукавом.

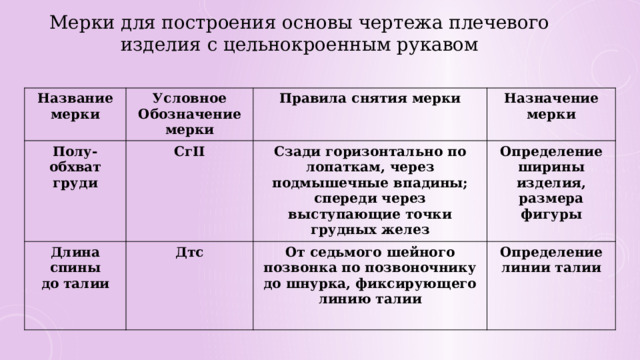

Мерки для построения основы чертежа плечевого изделия с цельнокроенным рукавом

Название

Полу-обхват

мерки

Условное

Обозначение

груди

СгII

Правила снятия мерки

Длина спины

мерки

Назначение

Сзади горизонтально по лопаткам, через подмышечные впадины; спереди через выступающие точки грудных желез

до талии

Дтс

мерки

Определение ширины изделия, размера фигуры

От седьмого шейного позвонка по позвоночнику до шнурка, фиксирующего линию талии

Определение линии талии

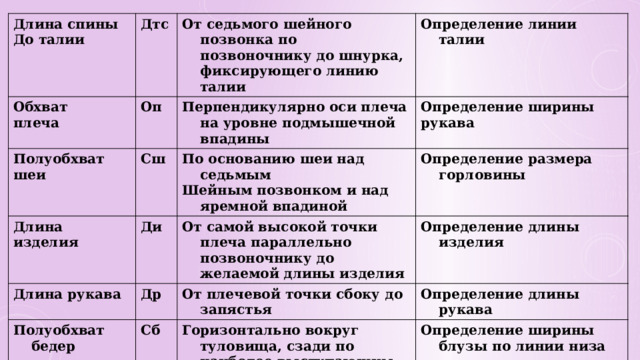

Длина спины

До талии

Дтс

Обхват

плеча

Оп

Полуобхват

От седьмого шейного позвонка по позвоночнику до шнурка, фиксирующего линию талии

шеи

Сш

Определение линии талии

Перпендикулярно оси плеча на уровне подмышечной впадины

Длина

изделия

Ди

По основанию шеи над седьмым

Длина рукава

Определение ширины

Др

Полуобхват бедер

Шейным позвонком и над яремной впадиной

Определение размера горловины

рукава

От самой высокой точки плеча параллельно позвоночнику до желаемой длины изделия

Сб

Определение длины изделия

От плечевой точки сбоку до запястья

Определение длины рукава

Горизонтально вокруг туловища, сзади по наиболее выступающим точкам ягодиц, спереди по пластине приложенной к животу для учета выступа

Определение ширины блузы по линии низа

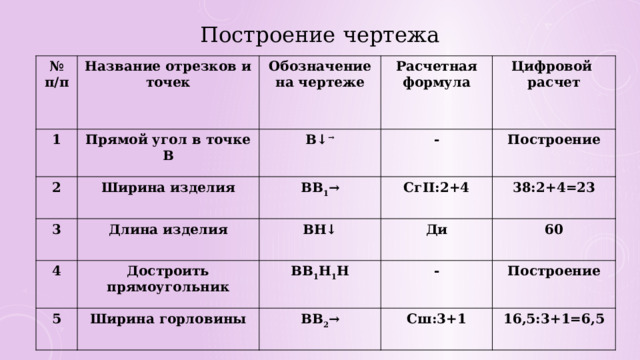

Построение чертежа

№

п/п

Название отрезков и точек

1

Обозначение на чертеже

Прямой угол в точке В

2

Ширина изделия

Расчетная формула

В↓ →

3

Длина изделия

4

ВВ 1 →

-

Цифровой расчет

СгII:2+4

Достроить прямоугольник

ВН↓

Построение

5

ВВ 1 Н 1 Н

38:2+4=23

Ди

Ширина горловины

60

-

ВВ 2 →

Построение

Сш:3+1

16,5:3+1=6,5

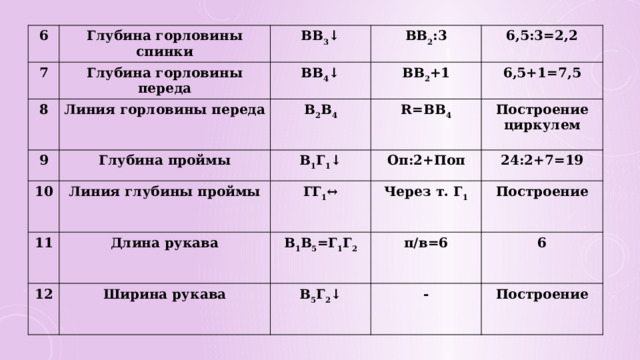

6

7

Глубина горловины спинки

ВВ 3 ↓

Глубина горловины переда

8

Линия горловины переда

ВВ 2 :3

9

ВВ 4 ↓

10

ВВ 2 +1

В 2 В 4

6,5:3=2,2

Глубина проймы

Линия глубины проймы

11

В 1 Г 1 ↓

6,5+1=7,5

R=ВВ 4

Оп:2+Поп

12

Длина рукава

ГГ 1 ↔

Построение циркулем

Через т. Г 1

24:2+7=19

В 1 В 5 =Г 1 Г 2

Ширина рукава

Построение

п/в=6

В 5 Г 2 ↓

6

-

Построение

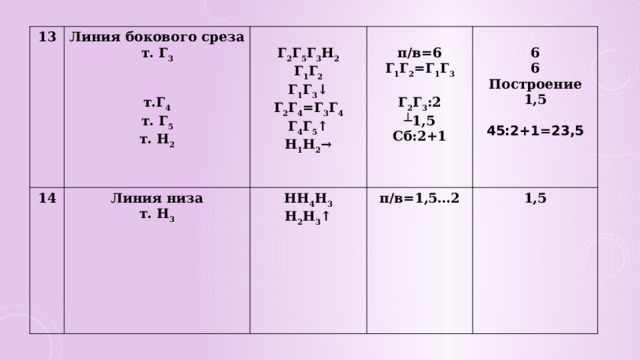

13

14

Линия бокового среза

т. Г 3

Линия низа

т. Н 3

Г 2 Г 5 Г 3 Н 2

НН 4 Н 3

Г 1 Г 2

Н 2 Н 3 ↑

п/в=1,5…2

п/в=6

6

1,5

т.Г 4

Г 1 Г 2 =Г 1 Г 3

Г 1 Г 3 ↓

Г 2 Г 4 =Г 3 Г 4

6

т. Г 5

Г 2 Г 3 :2

Построение

Г 4 Г 5 ↑

т. Н 2

1,5

┴ 1,5

Н 1 Н 2 →

Сб:2+1

45:2+1=23,5

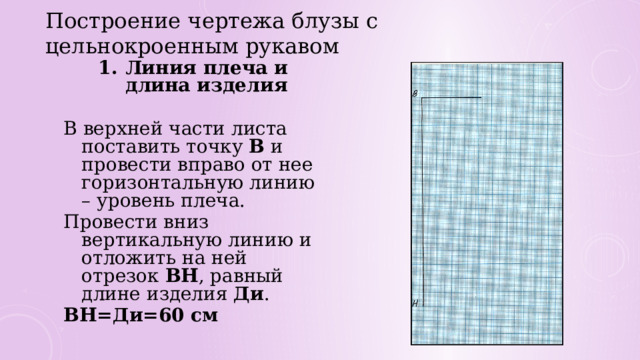

Построение чертежа блузы с цельнокроенным рукавом

• Линия плеча и длина изделия

В верхней части листа поставить точку В и провести вправо от нее горизонтальную линию – уровень плеча.

Провести вниз вертикальную линию и отложить на ней отрезок ВН , равный длине изделия Ди .

ВН=Ди=60 см

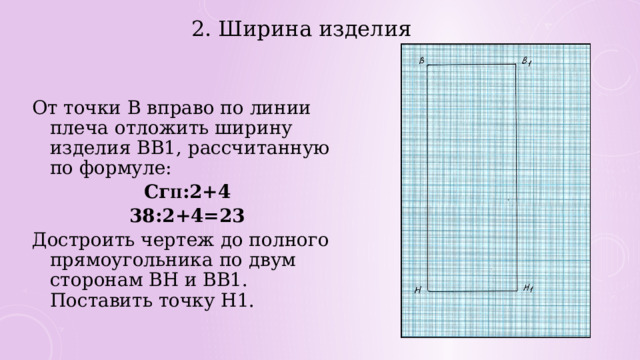

2. Ширина изделия

От точки В вправо по линии плеча отложить ширину изделия ВВ1, рассчитанную по формуле:

Сг II :2+4

38:2+4=23

Достроить чертеж до полного прямоугольника по двум сторонам ВН и ВВ1. Поставить точку Н1.

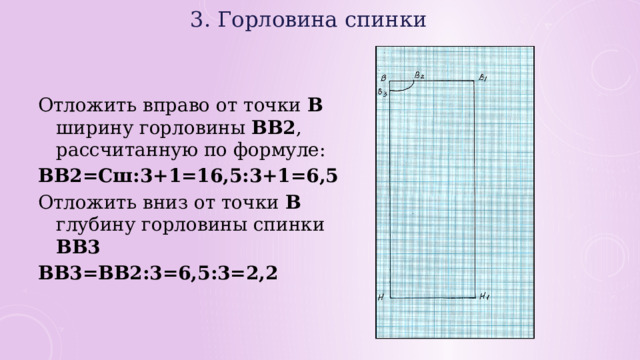

3. Горловина спинки

Отложить вправо от точки В ширину горловины ВВ2 , рассчитанную по формуле:

ВВ2=Сш:3+1=16,5:3+1=6,5

Отложить вниз от точки В глубину горловины спинки ВВ3

ВВ3=ВВ2:3=6,5:3=2,2

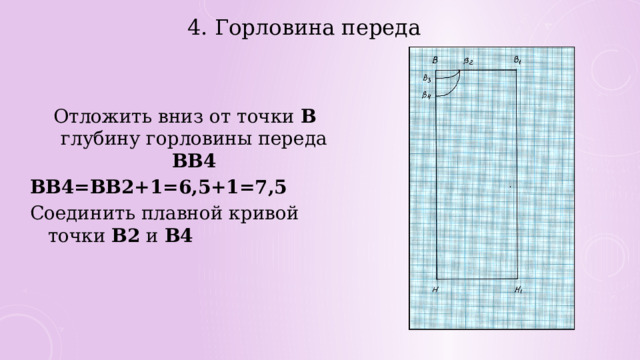

4. Горловина переда

Отложить вниз от точки В глубину горловины переда ВВ4

ВВ4=ВВ2+1=6,5+1=7,5

Соединить плавной кривой точки В2 и В4

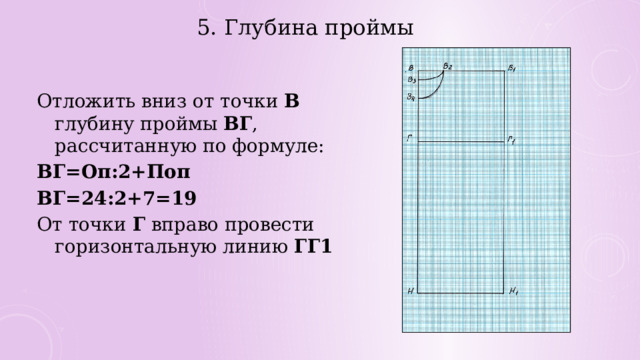

5. Глубина проймы

Отложить вниз от точки В глубину проймы ВГ , рассчитанную по формуле:

ВГ=Оп:2+Поп

ВГ=24:2+7=19

От точки Г вправо провести горизонтальную линию ГГ1

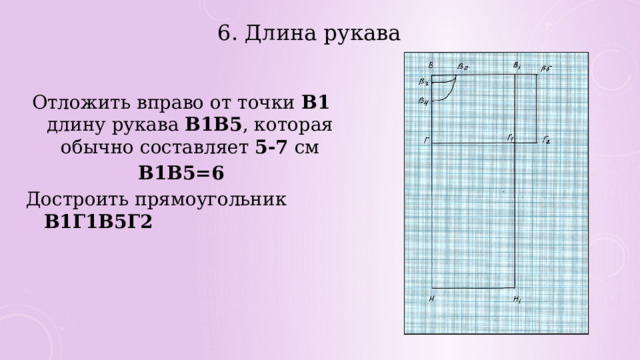

6. Длина рукава

Отложить вправо от точки В1 длину рукава В1В5 , которая обычно составляет 5-7 см

В1В5=6

Достроить прямоугольник В1Г1В5Г2

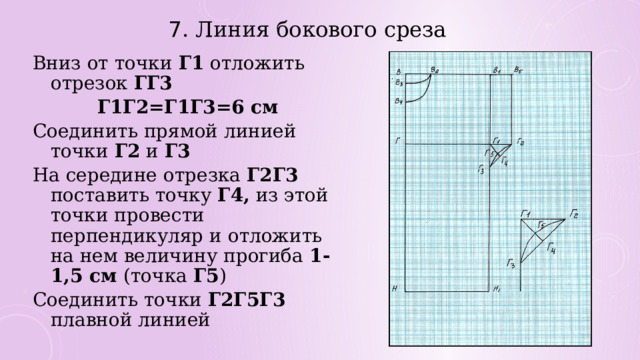

7 . Линия бокового среза

Вниз от точки Г1 отложить отрезок ГГ3

Г1Г2=Г1Г3=6 см

Соединить прямой линией точки Г2 и Г3

На середине отрезка Г2Г3 поставить точку Г4, из этой точки провести перпендикуляр и отложить на нем величину прогиба 1-1,5 см (точка Г5 )

Соединить точки Г2Г5Г3 плавной линией

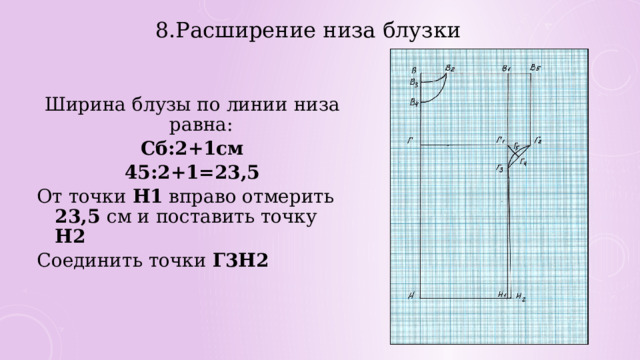

8.Расширение низа блузки

Ширина блузы по линии низа равна:

Сб:2+1см

45:2+1=23,5

От точки Н1 вправо отмерить 23,5 см и поставить точку Н2

Соединить точки Г3Н2

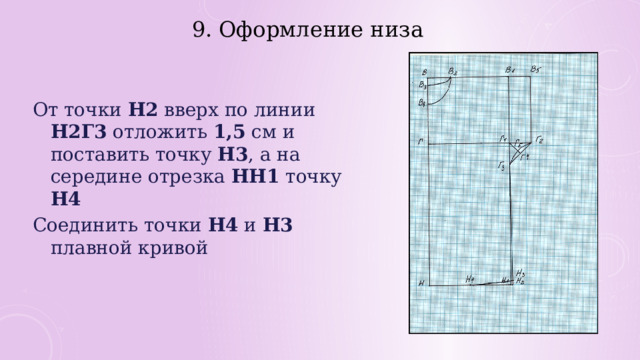

9. Оформление низа

От точки Н2 вверх по линии Н2Г3 отложить 1,5 см и поставить точку Н3 , а на середине отрезка НН1 точку Н4

Соединить точки Н4 и Н3 плавной кривой
