Учащиеся успешно освоившие программу «Автомоделирование» приобретают необходимые навыки для изготовления моделей вне рамок данной программы. Одним из видов таких моделей являются различные варианты кранов и подъемных механизмов. Данные механизмы могут быть гидравлическими, электрическими и т.д.. Наиболее интересной является конструкция крана с поворотным механизмом, двигающейся стрелой и подъёмником. В связи с этим была поставлена задача: Показать один из вариантов изготовления такого крана с ПДУ.

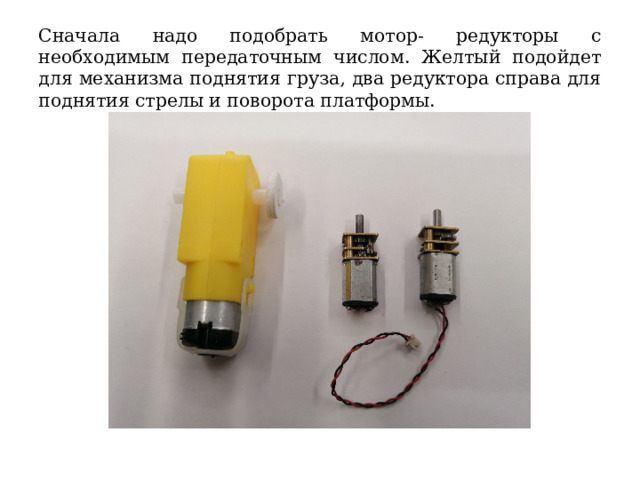

Сначала надо подобрать мотор- редукторы с необходимым передаточным числом. Желтый подойдет для механизма поднятия груза, два редуктора справа для поднятия стрелы и поворота платформы.

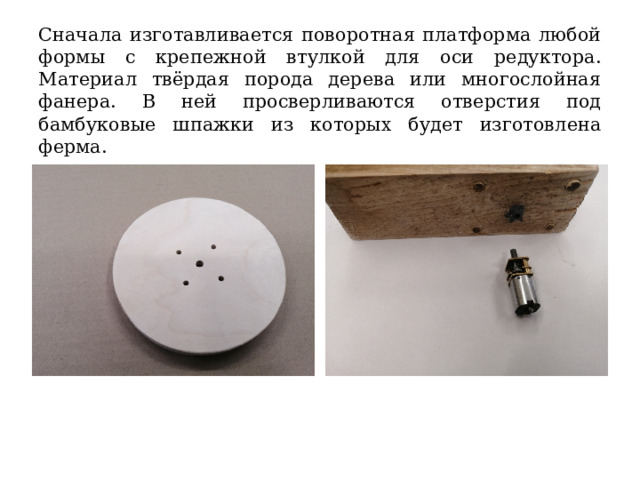

Сначала изготавливается поворотная платформа любой формы с крепежной втулкой для оси редуктора. Материал твёрдая порода дерева или многослойная фанера. В ней просверливаются отверстия под бамбуковые шпажки из которых будет изготовлена ферма.

Из того же материала изготавливается неподвижная платформа с отверстием под плотную посадку мотор-редуктора.

Из фанеры толщиной 3-4 мм изготавливаем ребра жёсткости для ферм.

Основная ферма изготавливается из более толстых шпажек. Длинна основной фермы может быть разной , в зависимости от выбранной модели крана.

На оси редукторов плотно насаживаем изготовленные из вспенённого ПВХ ограничители с отверстиями под нитку.

От желтого редуктора нитку через самодельные катушки (как на фото) пропускаем через фермы и привязываем крюк. Нитку от металлического редуктора привязываем к подвижной ферме.

Устанавливаем кран на игрушечный автомобиль, изготавливаем трёхполосный пульт управления по принципу изменения полярности питания подаваемого на каждый двигатель. На автомобиль можно дополнительно изготовить выдвижные лапы как на фото.

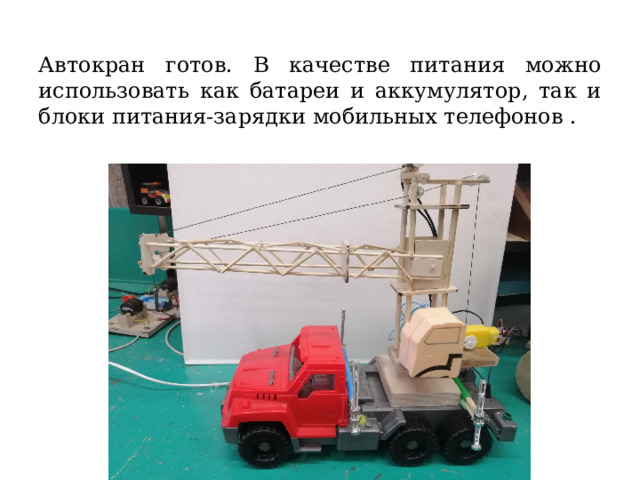

Автокран готов. В качестве питания можно использовать как батареи и аккумулятор, так и блоки питания-зарядки мобильных телефонов .

На данной модели питание подаётся от зарядки мобильного телефона напряжением 5 Вольт, силой тока 250 мА. Для снижения скорости поворота платформы, в линию подачи питания поворотного редуктора, последовательно впаяна лампа от ёлочной гирлянды на 12 Вольт. Конструкция данного крана не является окончательной , можно использовать различные варианты и способы изготовления. В данном случае показана рабочая идея бюджетного изготовления автокрана.
