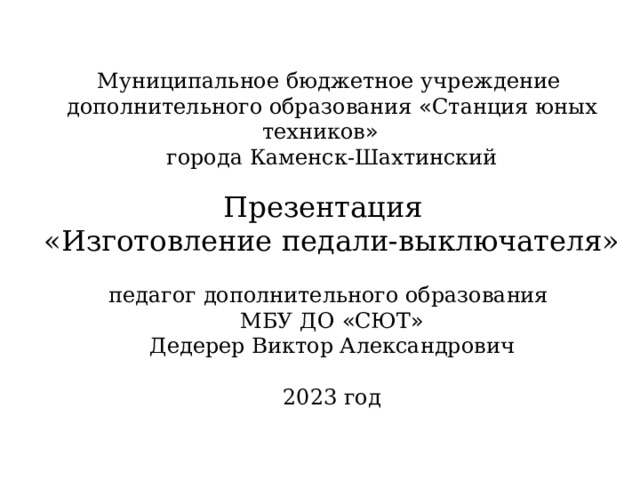

«Изготовление педали-выключателя»

Муниципальное бюджетное учреждение

дополнительного образования « Станция юных техников »

города Каменск-Шахтинский

Презентация

«Изготовление педали-выключателя»

педагог дополнительного образования

МБУ ДО « СЮТ »

Дедерер Виктор Александрович

2023 год

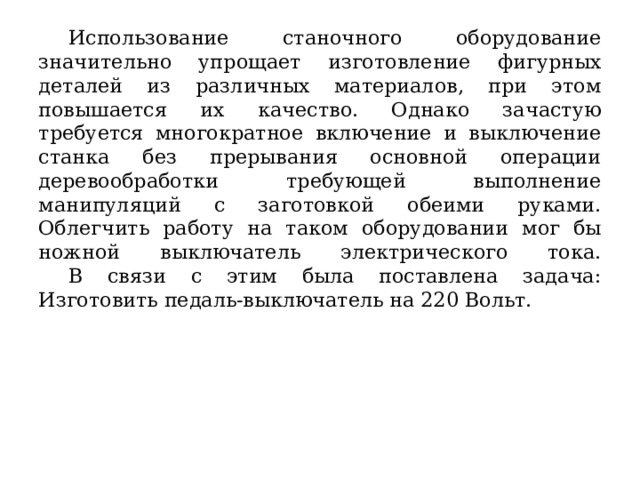

Использование станочного оборудование значительно упрощает изготовление фигурных деталей из различных материалов, при этом повышается их качество. Однако зачастую требуется многократное включение и выключение станка без прерывания основной операции деревообработки требующей выполнение манипуляций с заготовкой обеими руками. Облегчить работу на таком оборудовании мог бы ножной выключатель электрического тока. В связи с этим была поставлена задача: Изготовить педаль-выключатель на 220 Вольт.

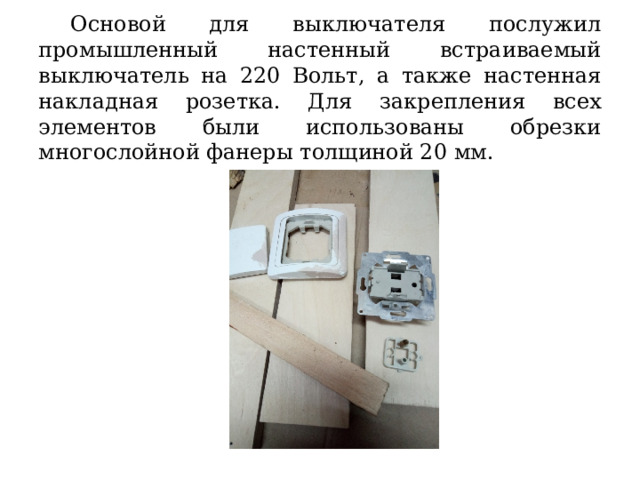

Основой для выключателя послужил промышленный настенный встраиваемый выключатель на 220 Вольт, а также настенная накладная розетка. Для закрепления всех элементов были использованы обрезки многослойной фанеры толщиной 20 мм.

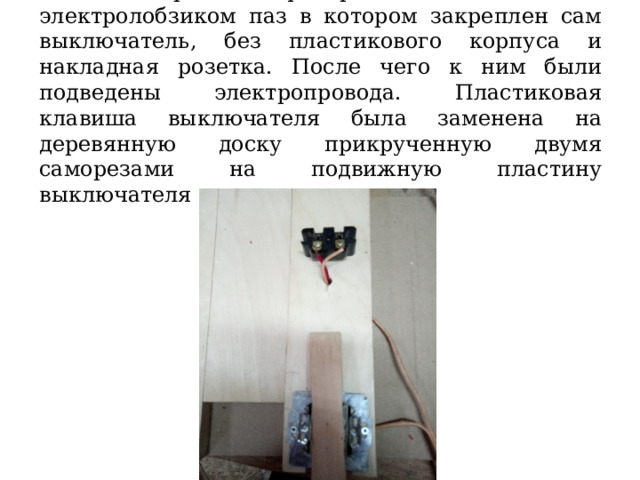

На обрезке фанеры был выпилен электролобзиком паз в котором закреплен сам выключатель, без пластикового корпуса и накладная розетка. После чего к ним были подведены электропровода. Пластиковая клавиша выключателя была заменена на деревянную доску прикрученную двумя саморезами на подвижную пластину выключателя

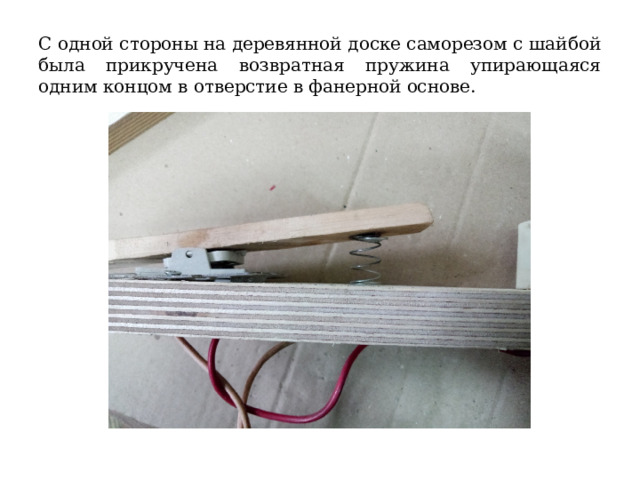

С одной стороны на деревянной доске саморезом с шайбой была прикручена возвратная пружина упирающаяся одним концом в отверстие в фанерной основе.

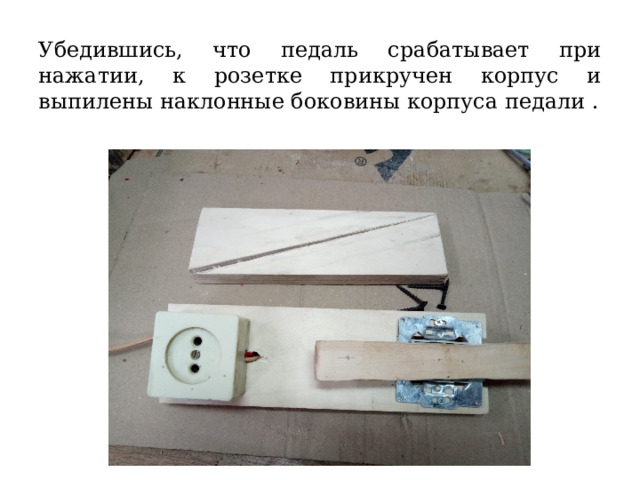

Убедившись, что педаль срабатывает при нажатии, к розетке прикручен корпус и выпилены наклонные боковины корпуса педали .

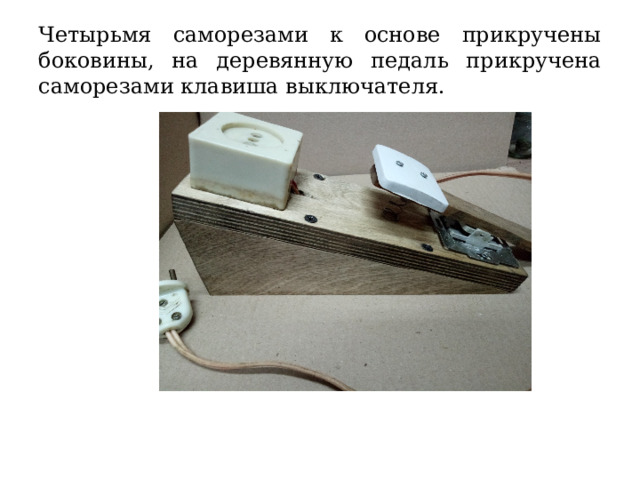

Четырьмя саморезами к основе прикручены боковины, на деревянную педаль прикручена саморезами клавиша выключателя.

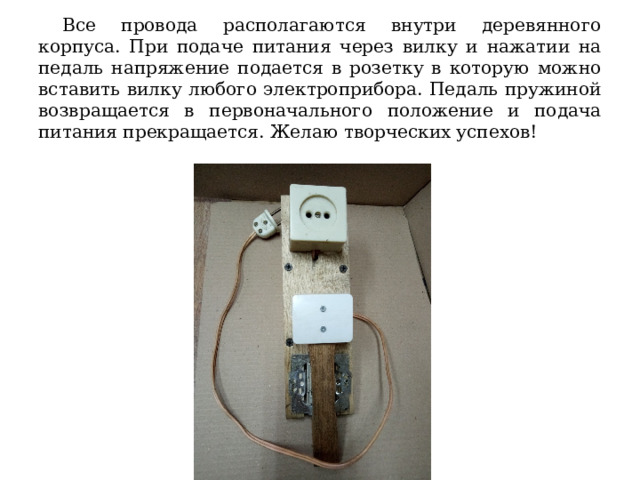

Все провода располагаются внутри деревянного корпуса. При подаче питания через вилку и нажатии на педаль напряжение подается в розетку в которую можно вставить вилку любого электроприбора. Педаль пружиной возвращается в первоначального положение и подача питания прекращается. Желаю творческих успехов!
