8кл_Лабораторная работа №5 «Измерение и регулирование напряжения»
Лабораторная работа № 5
Измерение и регулирование напряжения
Цель работы: выяснить принцип подключения реостата как потенциометра и вольтметра в электрическую цепь, измерить напряжение.
Оборудование: источник питания, ключ, два вольтметра (V), реостат, две лампочки, соединительные провода.
Расчетные формулы: -
Теоретические сведения: При последовательном соединении проводников напряжение на каждом из них меньше, чем общее напряжение. Это используют в устройствах для регулирования напряжения. Устройства называют делителями напряжения или потенциометрами. В качестве делителя напряжения можно использовать ползунковый реостат с тремя клеммами A, B, D (см. рис. 5.1.).
На клеммы А и D реостата подается напряжение U1 от источника тока (напряжение на входе). Клеммы В и D соединены с потребителем (резистором), напряжение U2 на котором необходимо регулировать. Это напряжение обычно называют напряжением на выходе. Передвигая ползунок реостата к клемме А, изменяем сопротивление R2 активной части реостата (сопротивление участка ВD) от R1 (сопротивление участка АD) до нуля. Уменьшение сопротивления реостата приводит к уменьшению выходного напряжения U2 от U1 до нуля.
Действительно, поскольку напряжение между клеммами ВD равно U2 = I R2, а сила тока, проходящего через реостат, равна , то . Следовательно, когда R2 = R1 (ползунок реостата в точке А), то U2 = U1, то есть напряжение на выходе равно напряжению на входе; когда R1 = 0 (ползунок реостата в точке D), то R2 = 0, то есть напряжение на выходе тоже равно нулю.
Выполнение работы

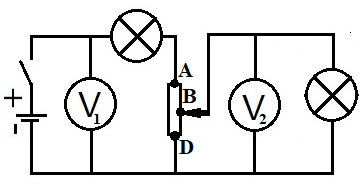

Рис. 5.1. Электрическая схема подключения вольтметра и делителя напряжения (потенциометра).
Таблица 5.1
№ п/п | Цена деления вольтметра №1 | , В | Погрешность вольтметра №1 | Цена деления вольтметра №2 | , В | Погрешность вольтметра №2 |
| | | | | | |
| | |
| | |
Собрать электрическую цепь см. рис. 5.1. (1 балл).
Определить цену деления вольтметра №1 и вольтметра №2. Записать в таблицу 5.1.(1 балл).
Передвинуть ползунок реостата в сторону точки А. Снять показания вольтметров. Записать в таблицу 5.1. (1 балл).
Изменить положение ползунка не менее 3-х раз. Каждый раз снимать показания вольтметров и записывать в таблицу 5.1. (1 балл).
Определить приборную погрешность вольтметров как половину деления шкалы прибора. Записать в таблицу 5.1. (1 балл).
Отчет: Выяснили способ регулировки напряжения постоянного тока при помощи реостата и измерили напряжение источника тока на входе в потенциометр (входное напряжение U1) и на выходе из потенциометра (выходное напряжение U2). Для этого собрали эл.цепь (см.рис. 5.1), в которой реостат подключили как потенциометр (подключены три клеммы). Передвигая ползунок реостата, снимали показания вольтметров. Обнаружено, что напряжение на вольтметре №1 остается неизменным в пределах погрешности прибора, а напряжение на вольтметре №2 можно уменьшать до нуля и увеличивать до равенства с показаниями первого вольтметра. Результаты измерений и расчетов записали в таблицу (см.табл. 5.1).
