Измерительные приборы и инструменты

ПРЕДМЕТ: «УСТРОЙСТВО, ТЕКУЩЕЕ СОДЕРЖАНИЕ И РЕМОНТ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ»

Профессия: Монтёр пути 2 - 3 разряд

ТЕМА №4: «Измерительные приборы и инструменты»

Преподаватель

Комсомольского подразделения ДВ УЦПК Черепанов А.С.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

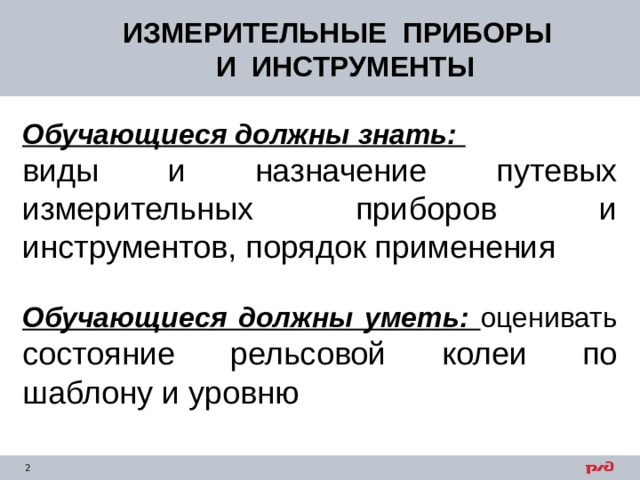

Обучающиеся должны знать:

виды и назначение путевых измерительных приборов и инструментов, порядок применения

Обучающиеся должны уметь: оценивать состояние рельсовой колеи по шаблону и уровню

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

Путеизмерительные средства по своему назначению можно разделить на две группы:

локального и сплошного контроля пути.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

Путевой шаблон представляет собой ручной переносной путевой инструмент специального назначения, который предназначается для контроля параметров ж/д пути

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

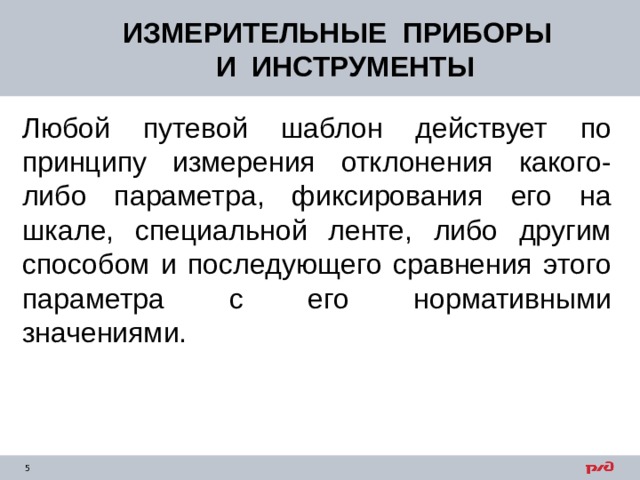

Любой путевой шаблон действует по принципу измерения отклонения какого-либо параметра, фиксирования его на шкале, специальной ленте, либо другим способом и последующего сравнения этого параметра с его нормативными значениями.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

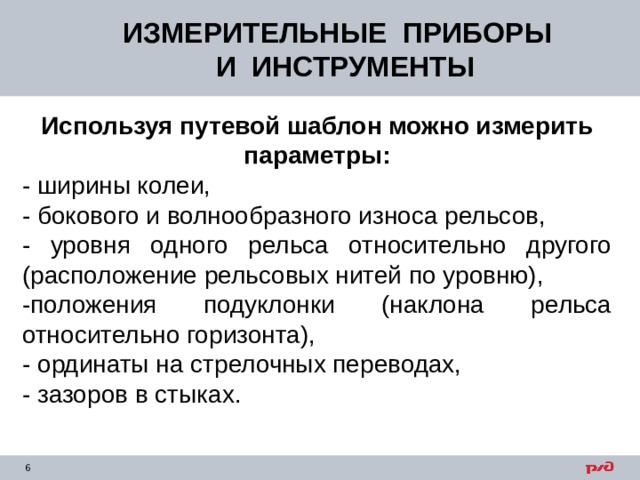

Используя путевой шаблон можно измерить параметры:

- ширины колеи,

- бокового и волнообразного износа рельсов,

- уровня одного рельса относительно другого (расположение рельсовых нитей по уровню),

-положения подуклонки (наклона рельса относительно горизонта),

- ординаты на стрелочных переводах,

- зазоров в стыках.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

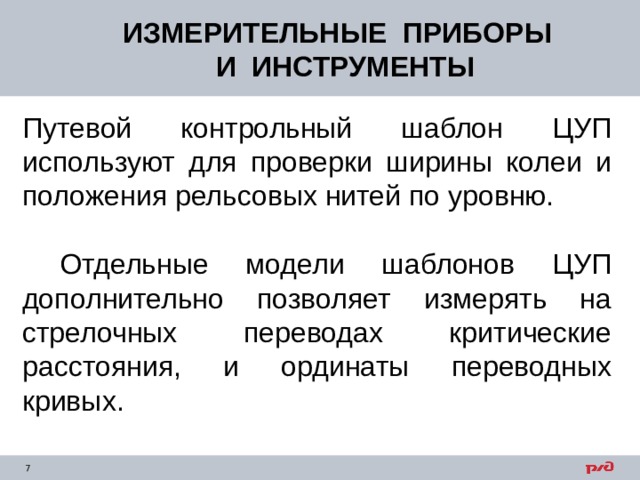

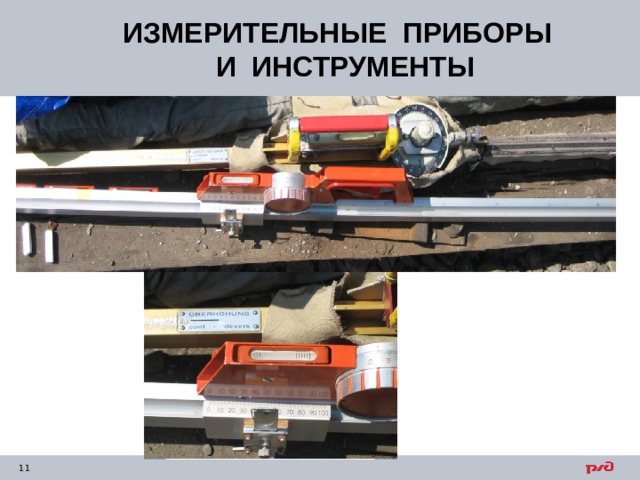

Путевой контрольный шаблон ЦУП используют для проверки ширины колеи и положения рельсовых нитей по уровню.

Отдельные модели шаблонов ЦУП дополнительно позволяет измерять на стрелочных переводах критические расстояния, и ординаты переводных кривых.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

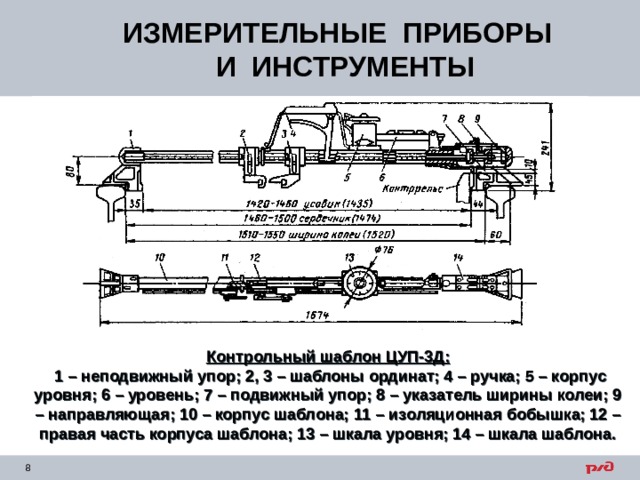

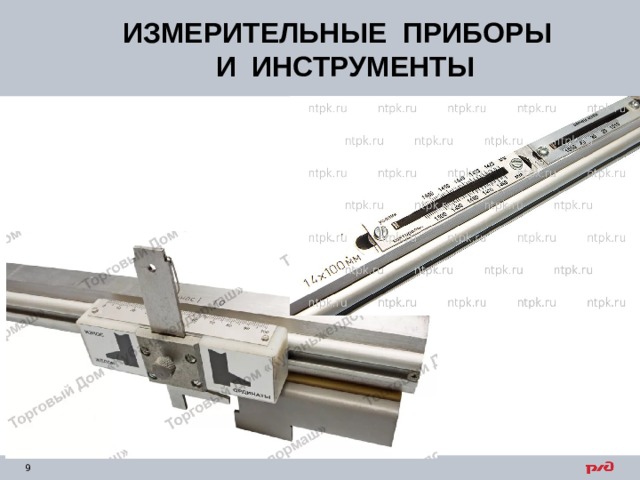

Контрольный шаблон ЦУП-3Д:

1 – неподвижный упор; 2, 3 – шаблоны ординат; 4 – ручка; 5 – корпус уровня; 6 – уровень; 7 – подвижный упор; 8 – указатель ширины колеи; 9 – направляющая; 10 – корпус шаблона; 11 – изоляционная бобышка; 12 – правая часть корпуса шаблона; 13 – шкала уровня; 14 – шкала шаблона.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

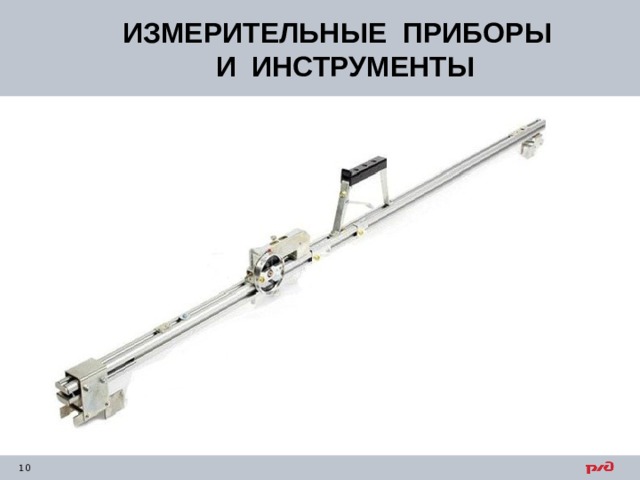

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

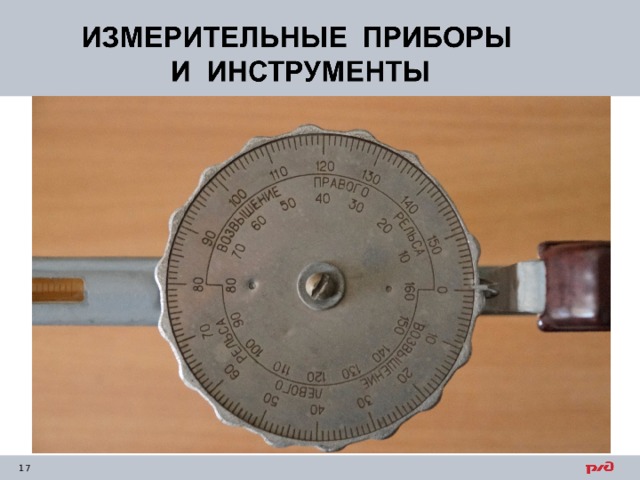

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

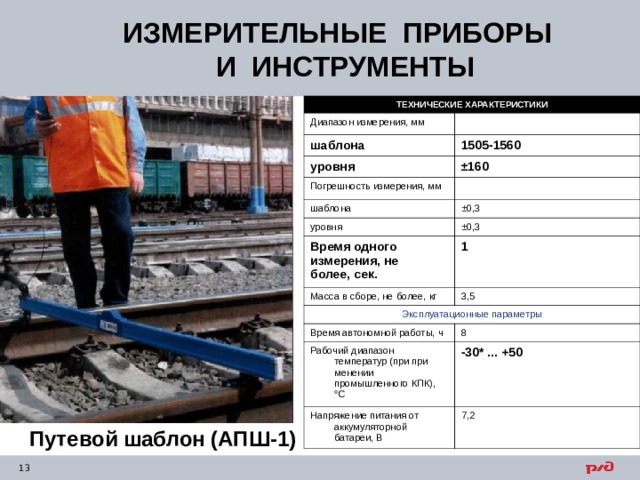

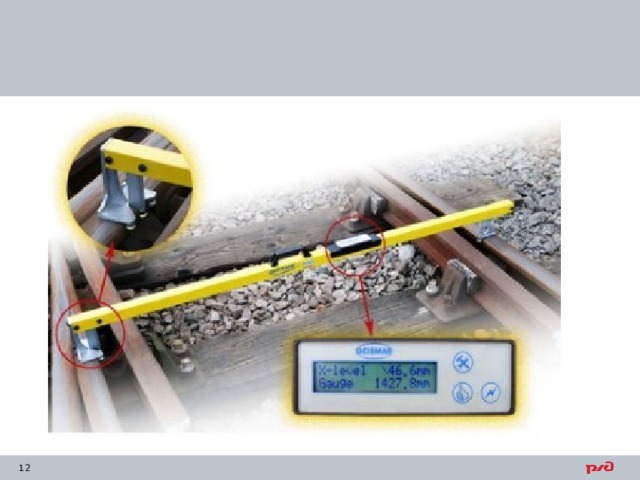

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения, мм

шаблона

1505-1560

уровня

±160

Погрешность измерения, мм

шаблона

±0,3

уровня

±0,3

Время одного

измерения, не

более, сек.

1

Масса в сборе, не более, кг

3,5

Эксплуатационные параметры

Время автономной работы, ч

8

Рабочий диапазон температур (при при­менении промышленного КПК), °С

-30* ... +50

Напряжение питания от аккумуляторной батареи, В

7,2

Путевой шаблон (АПШ-1)

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

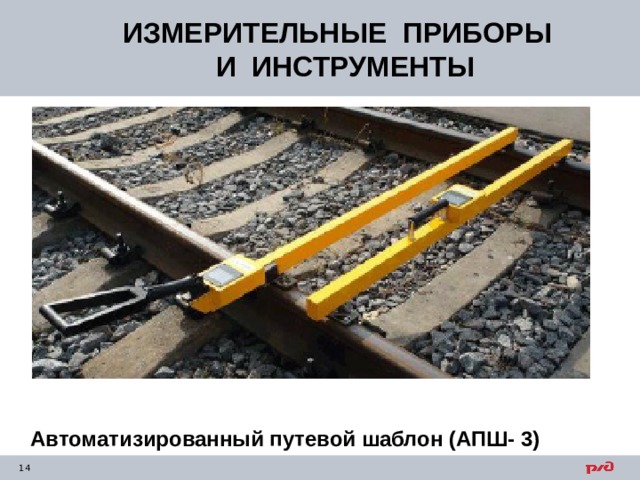

Автоматизированный путевой шаблон (АПШ- 3)

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

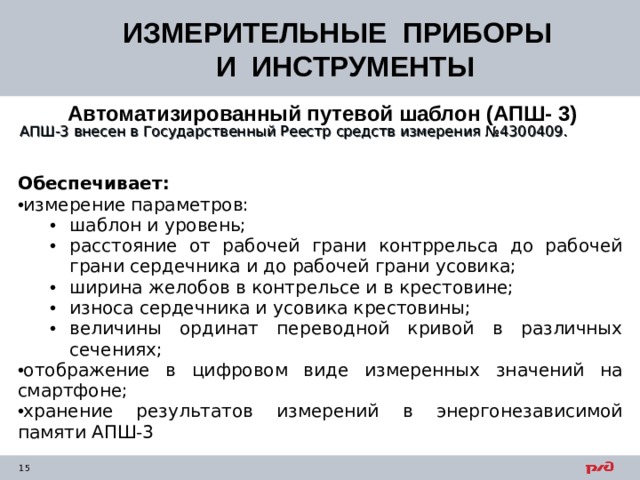

Автоматизированный путевой шаблон (АПШ- 3)

АПШ-3 внесен в Государственный Реестр средств измерения №4300409.

Обеспечивает:

• измерение параметров:

• шаблон и уровень; расстояние от рабочей грани контррельса до рабочей грани сердечника и до рабочей грани усовика; ширина желобов в контрельсе и в крестовине; износа сердечника и усовика крестовины; величины ординат переводной кривой в различных сечениях;
• шаблон и уровень;
• расстояние от рабочей грани контррельса до рабочей грани сердечника и до рабочей грани усовика;
• ширина желобов в контрельсе и в крестовине;
• износа сердечника и усовика крестовины;
• величины ординат переводной кривой в различных сечениях;

• отображение в цифровом виде измеренных значений на смартфоне;
• хранение результатов измерений в энергонезависимой памяти АПШ-3

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

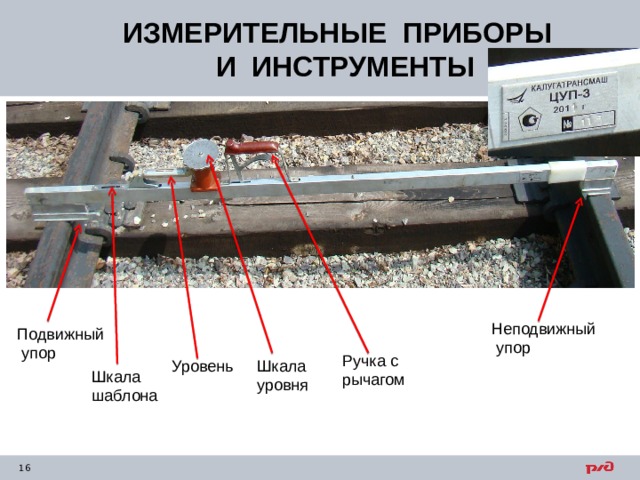

Неподвижный упор

Подвижный упор

Ручка с рычагом

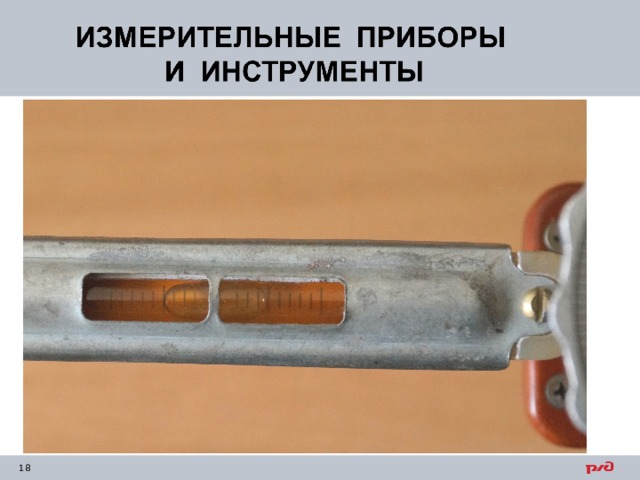

Уровень

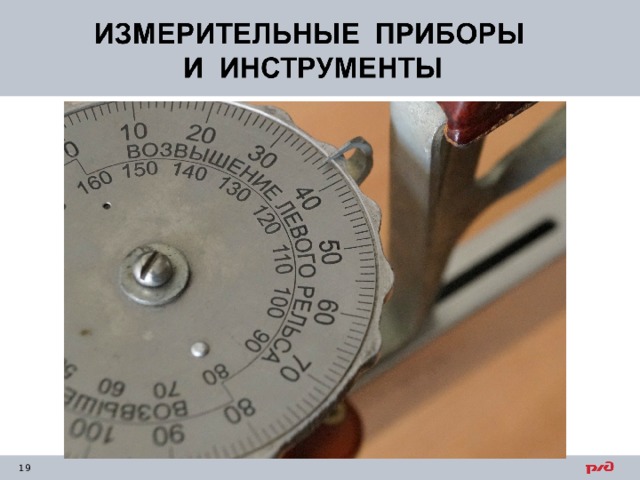

Шкала уровня

Шкала шаблона

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

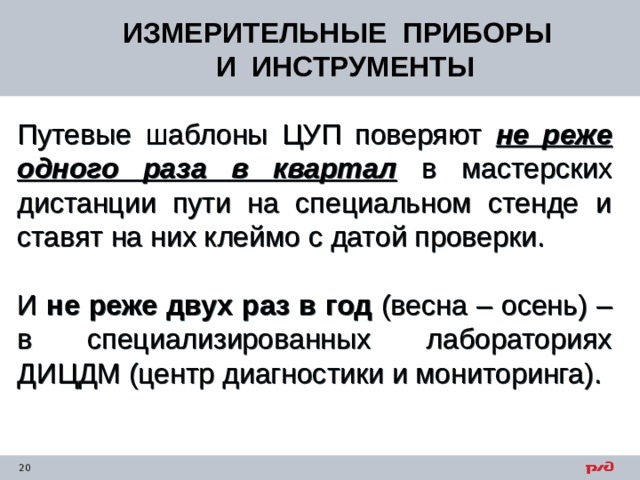

Путевые шаблоны ЦУП поверяют не реже одного раза в квартал в мастерских дистанции пути на специальном стенде и ставят на них клеймо с датой проверки.

И не реже двух раз в год (весна – осень) – в специализированных лабораториях ДИЦДМ (центр диагностики и мониторинга).

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

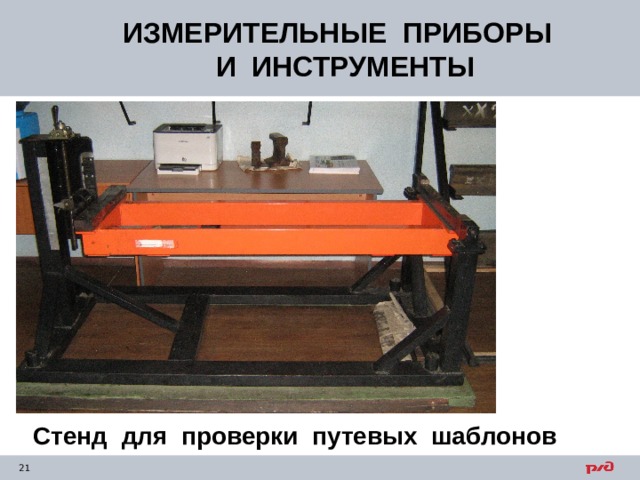

Стенд для проверки путевых шаблонов

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

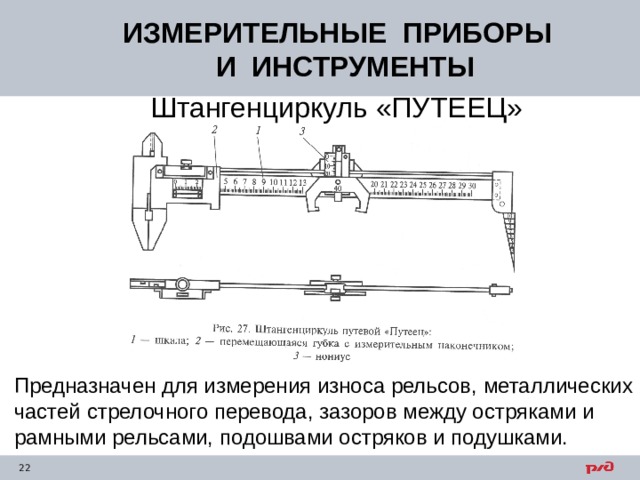

Штангенциркуль «ПУТЕЕЦ»

Предназначен для измерения износа рельсов, металлических частей стрелочного перевода, зазоров между остряками и рамными рельсами, подошвами остряков и подушками.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

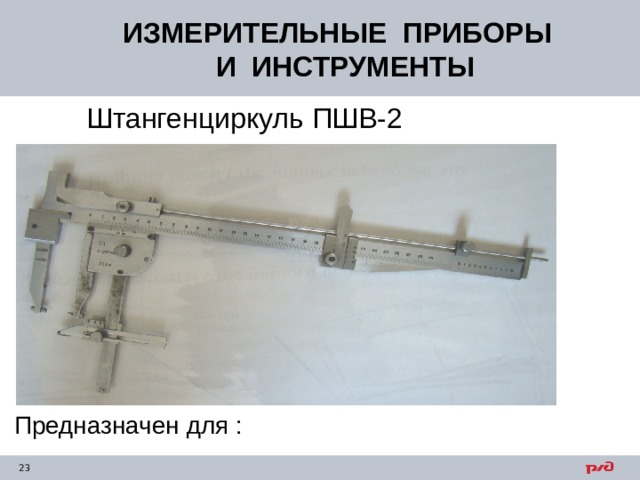

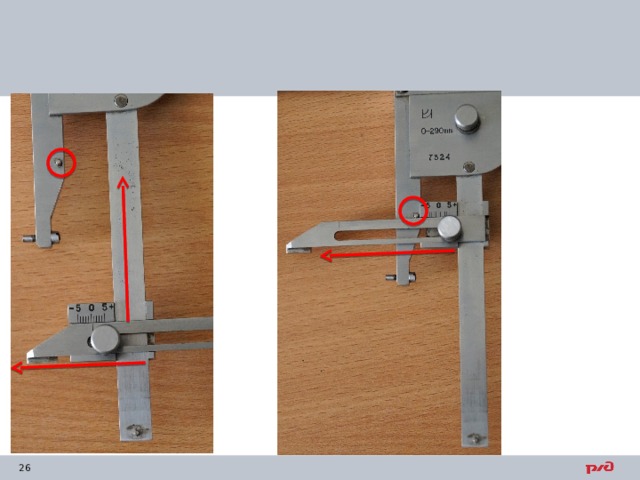

Штангенциркуль ПШВ-2

Предназначен для :

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

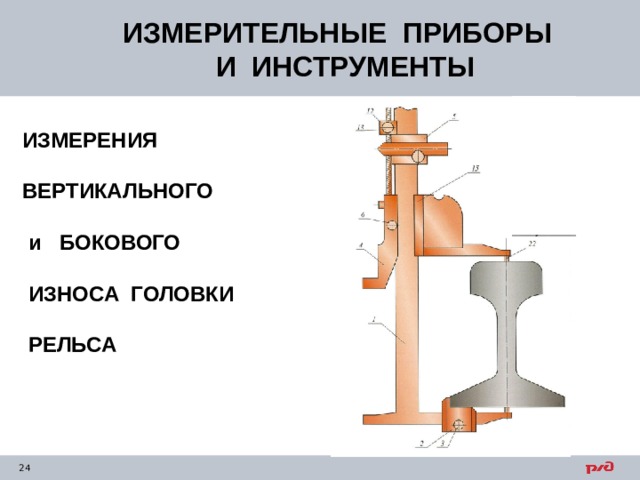

ИЗМЕРЕНИЯ

ВЕРТИКАЛЬНОГО

и БОКОВОГО

ИЗНОСА ГОЛОВКИ

РЕЛЬСА

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

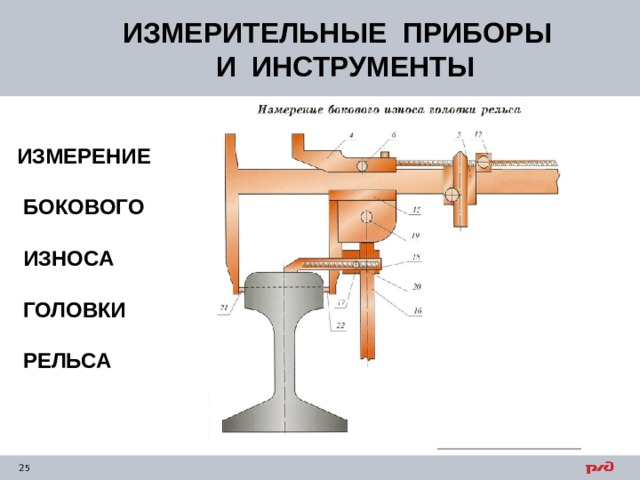

ИЗМЕРЕНИЕ

БОКОВОГО

ИЗНОСА

ГОЛОВКИ

РЕЛЬСА

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

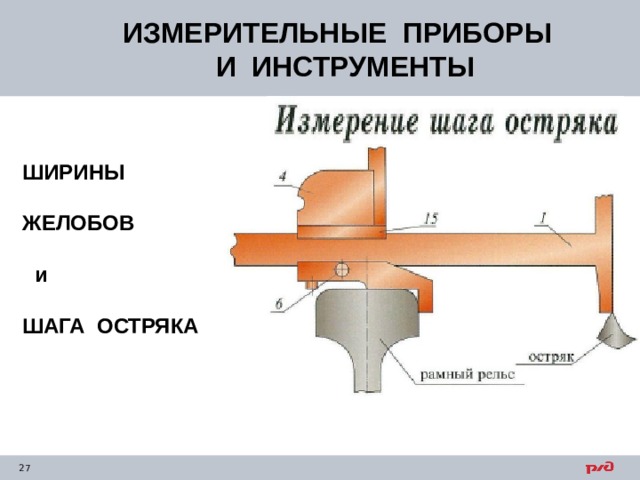

ШИРИНЫ

ЖЕЛОБОВ

и

ШАГА ОСТРЯКА

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

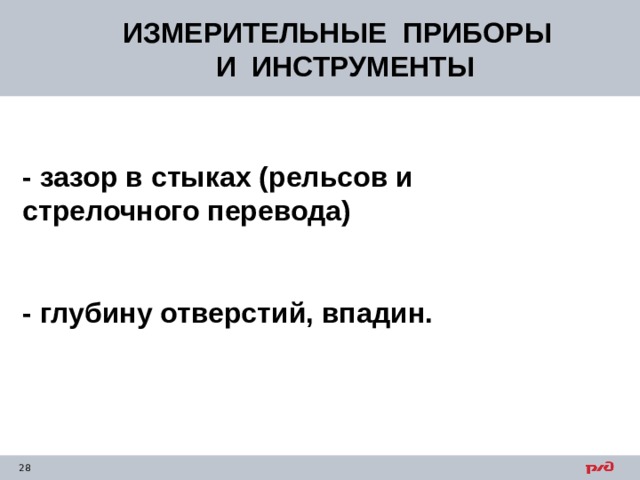

- зазор в стыках (рельсов и стрелочного перевода)

- глубину отверстий, впадин.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

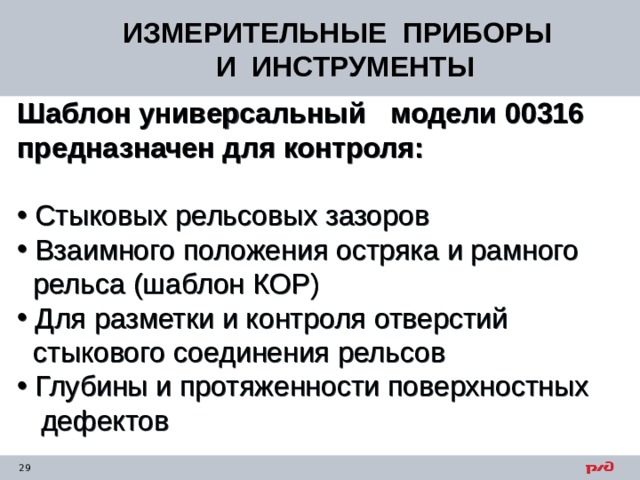

Шаблон универсальный модели 00316 предназначен для контроля:

• Стыковых рельсовых зазоров
• Взаимного положения остряка и рамного

рельса (шаблон КОР)

• Для разметки и контроля отверстий

стыкового соединения рельсов

• Глубины и протяженности поверхностных

дефектов

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

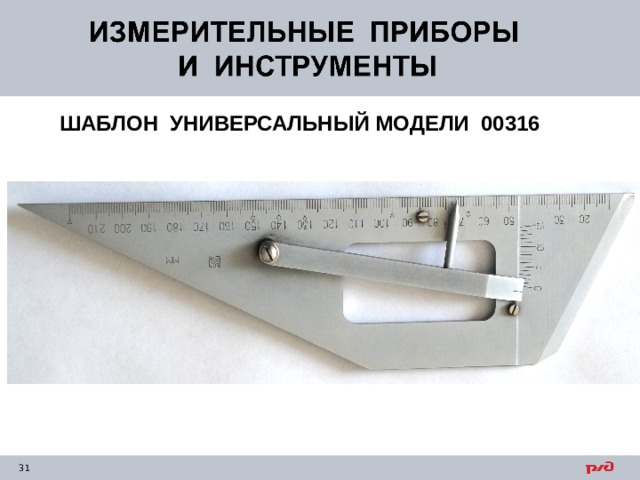

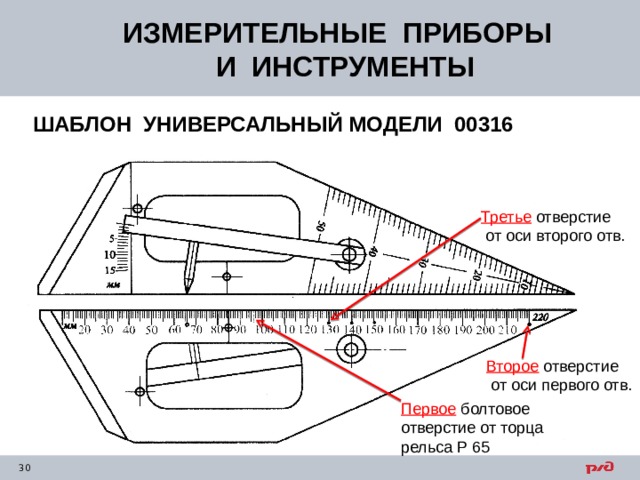

ШАБЛОН УНИВЕРСАЛЬНЫЙ МОДЕЛИ 00316

Третье отверстие

от оси второго отв.

Второе отверстие

от оси первого отв.

Первое болтовое отверстие от торца рельса Р 65

ШАБЛОН УНИВЕРСАЛЬНЫЙ МОДЕЛИ 00316

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

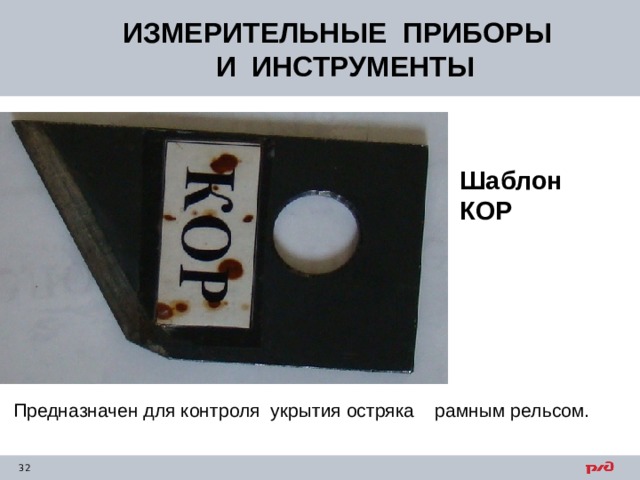

Шаблон КОР

Предназначен для контроля укрытия остряка рамным рельсом.

200 мм

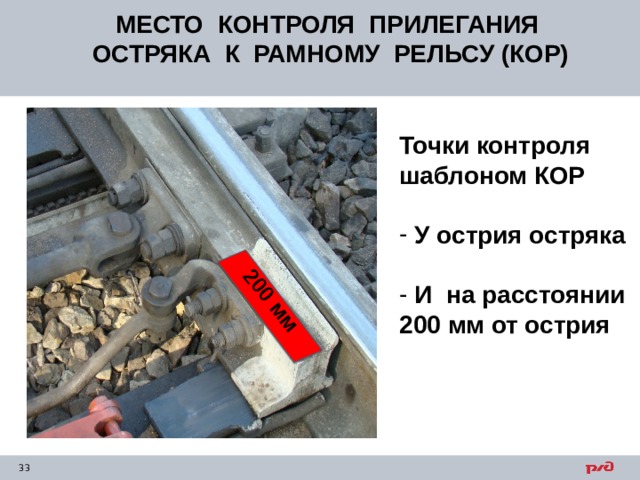

МЕСТО КОНТРОЛЯ ПРИЛЕГАНИЯ ОСТРЯКА К РАМНОМУ РЕЛЬСУ (КОР)

Точки контроля шаблоном КОР

• У острия остряка
• И на расстоянии 200 мм от острия

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

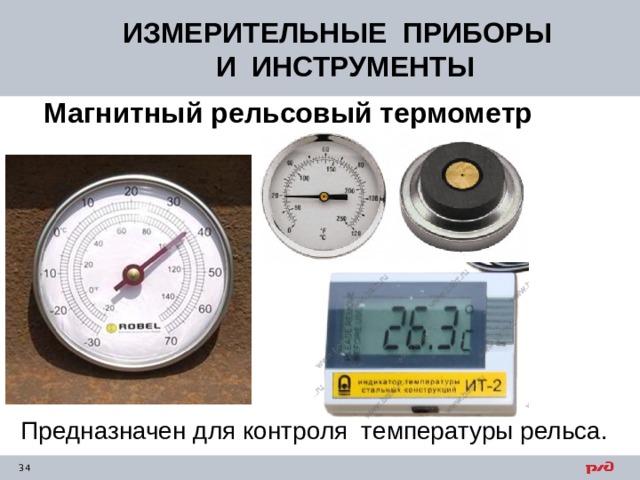

Магнитный рельсовый термометр

Предназначен для контроля температуры рельса.

СРЕДСТВА ДИАГНОСТИКИ ПУТИ

Наименование параметра

Значение параметра

Диапазон измерения ширины колеи, мм

1505-1560

Предел погрешности измерения ширины колеи, мм

±1

Предел погрешности измерения уровня , %

±1,5

Диапазон измерения уровня , мм

±160

Общая длина измеряемого участка (без перезаписи измеренных данных в ПЭВМ), максимальная, м

100000

Питание от аккумулятора ёмкостью 7 АЧ, напряжение питания, В

7-20

Масса, кг

16

Рабочий диапазон температур, *С

-20 до +50

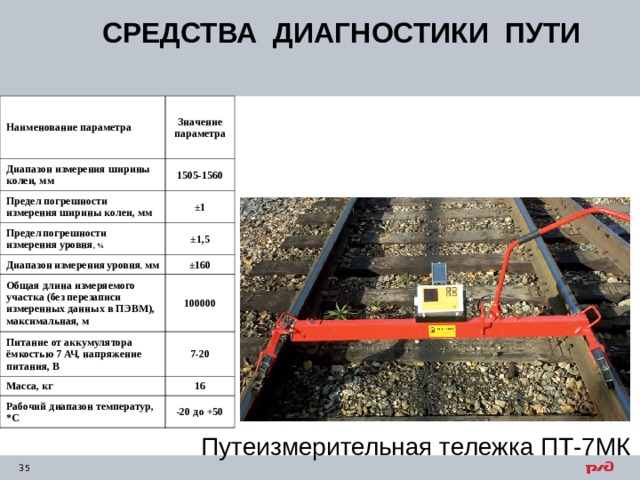

Путеизмерительная тележка ПТ-7МК

СРЕДСТВА ДИАГНОСТИКИ ПУТИ

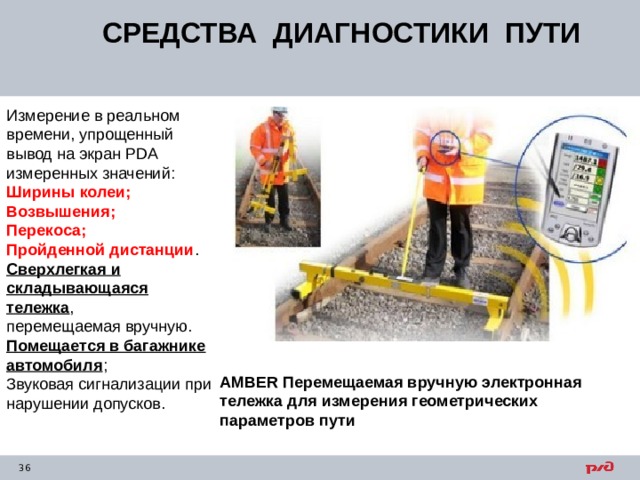

Измерение в реальном времени, упрощенный вывод на экран PDA измеренных значений: Ширины колеи; Возвышения; Перекоса; Пройденной дистанции . Сверхлегкая и складывающаяся тележка , перемещаемая вручную. Помещается в багажнике автомобиля ; Звуковая сигнализации при нарушении допусков.

AMBER Перемещаемая вручную электронная тележка для измерения геометрических параметров пути

СРЕДСТВА ДИАГНОСТИКИ ПУТИ

Диапазон измерения

координат, км

высоты, км

ширины колеи , мм

уровня , мм

просадки , мм

99.99 9.99

1505-1560

0-300 ±50

Диапазон рабочих температур, °С

от-15 до+30

Масса, кг

30

Дискрет съема информации, см

2

Погрешность определения

координат, мм/км

-не более

высоты, мм/км

-не более

ширина колеи, мм

-не более

±10

±15

±1

профиля,

-не более

расстояния, %

-не более

±0.5

±0.01

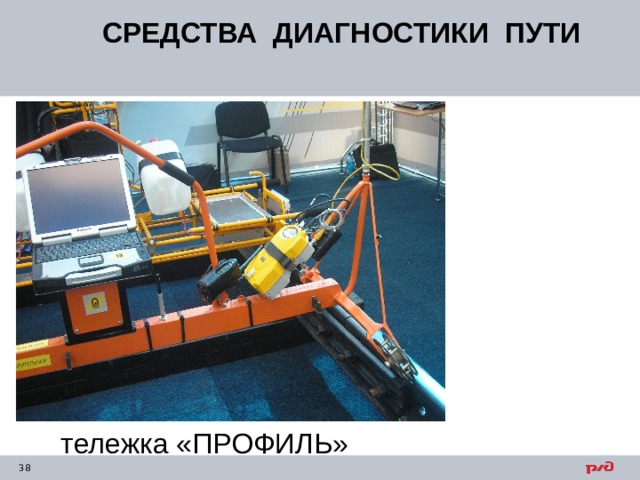

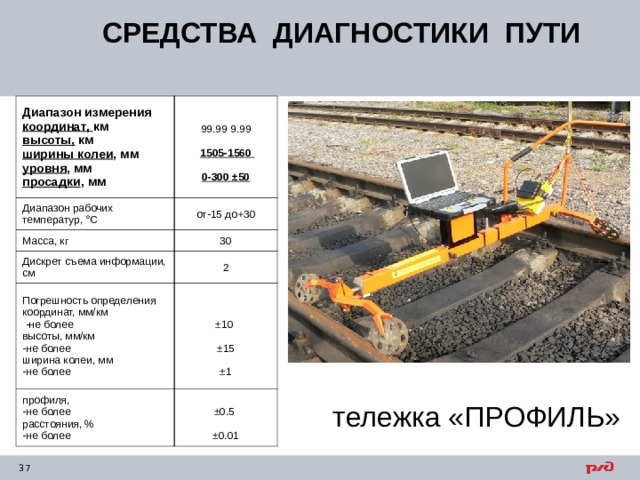

тележка «ПРОФИЛЬ»

СРЕДСТВА ДИАГНОСТИКИ ПУТИ

тележка «ПРОФИЛЬ»

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

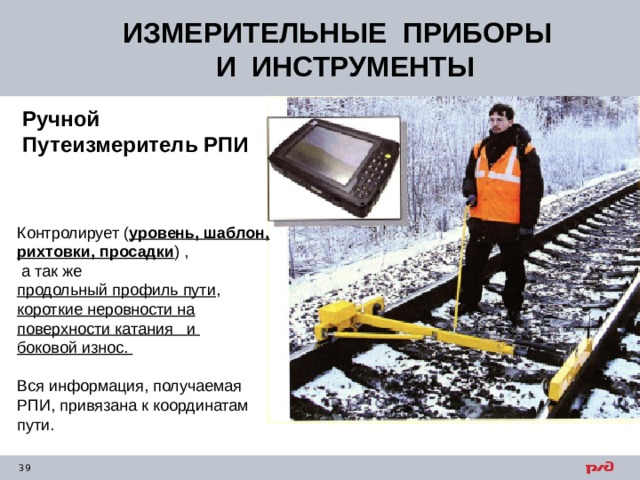

Ручной

Путеизмеритель РПИ

Контролирует ( уровень, шаблон, рихтовки, просадки ) ,

а так же

продольный профиль пути ,

короткие неровности на поверхности катания и

боковой износ.

Вся информация, получаемая РПИ, привязана к координатам пути.

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

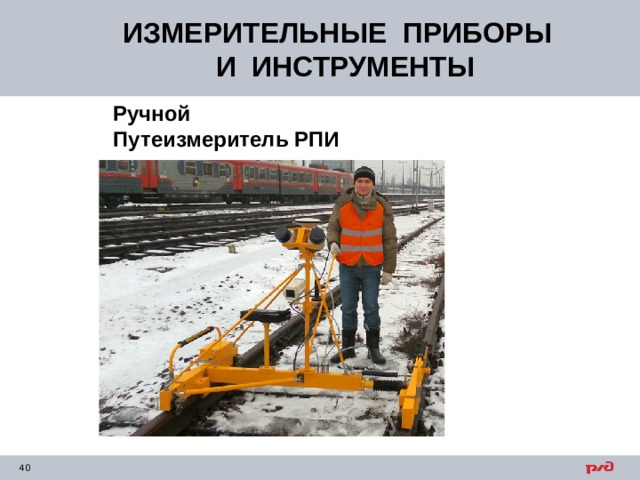

Ручной

Путеизмеритель РПИ

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

И ИНСТРУМЕНТЫ

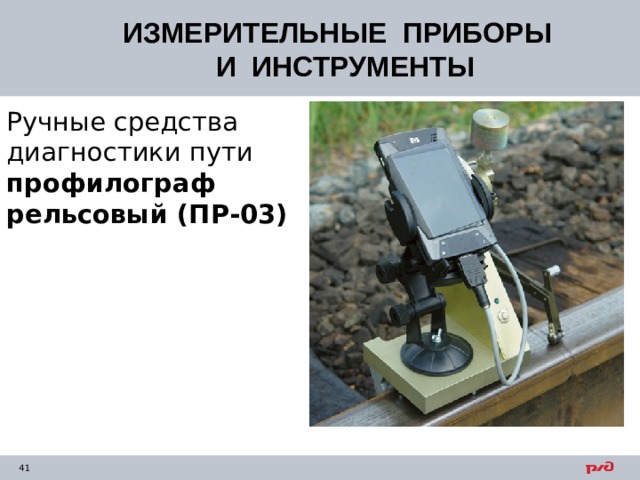

Ручные средства диагностики пути профилограф рельсовый (ПР-03)

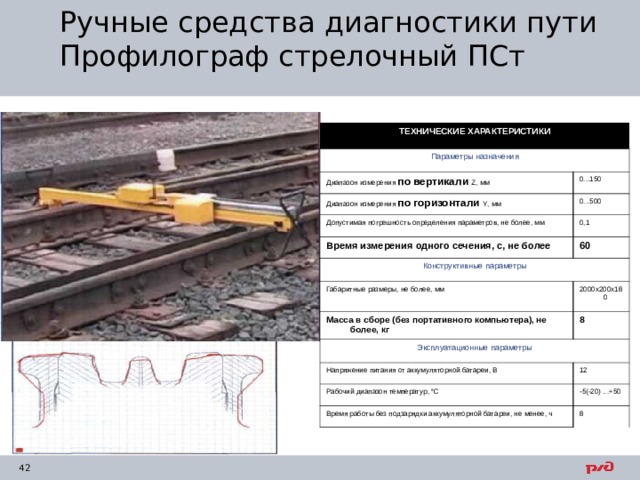

Ручные средства диагностики пути Профилограф стрелочный ПСт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры назначения

Диапазон измерения по вертикали Z , мм

0...150

Диапазон измерения по горизонтали Y , мм

0...500

Допустимая погрешность определения параметров, не более, мм

0,1

Время измерения одного сечения, с, не более

60

Конструктивные параметры

Габаритные размеры, не более, мм

2000x200x180

Масса в сборе (без портативного компьютера), не более, кг

8

Эксплуатационные параметры

Напряжение питания от аккумуляторной батареи, В

12

Рабочий диапазон температур, °С

-5(-20) ...+50

Время работы без подзарядки аккумуляторной батареи, не менее, ч

8

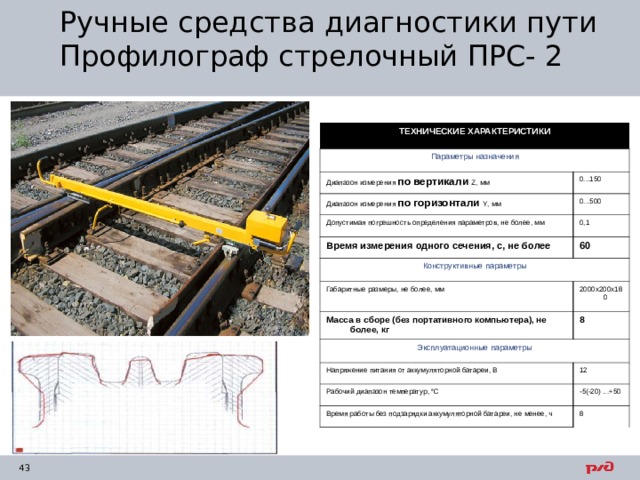

Ручные средства диагностики пути Профилограф стрелочный ПРС- 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры назначения

Диапазон измерения по вертикали Z , мм

0...150

Диапазон измерения по горизонтали Y , мм

0...500

Допустимая погрешность определения параметров, не более, мм

0,1

Время измерения одного сечения, с, не более

60

Конструктивные параметры

Габаритные размеры, не более, мм

2000x200x180

Масса в сборе (без портативного компьютера), не более, кг

Эксплуатационные параметры

8

Напряжение питания от аккумуляторной батареи, В

12

Рабочий диапазон температур, °С

-5(-20) ...+50

Время работы без подзарядки аккумуляторной батареи, не менее, ч

8

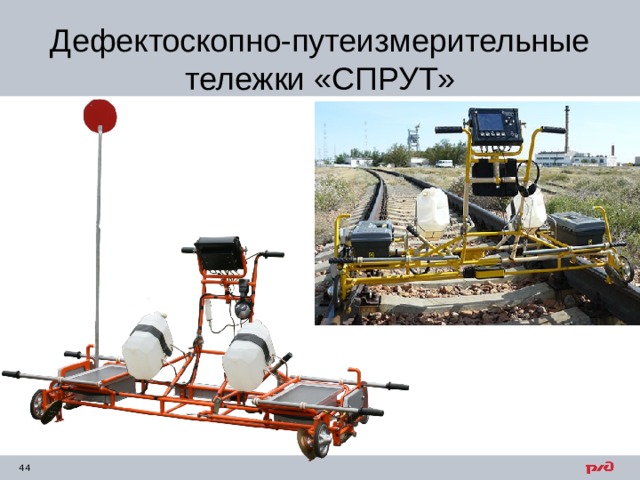

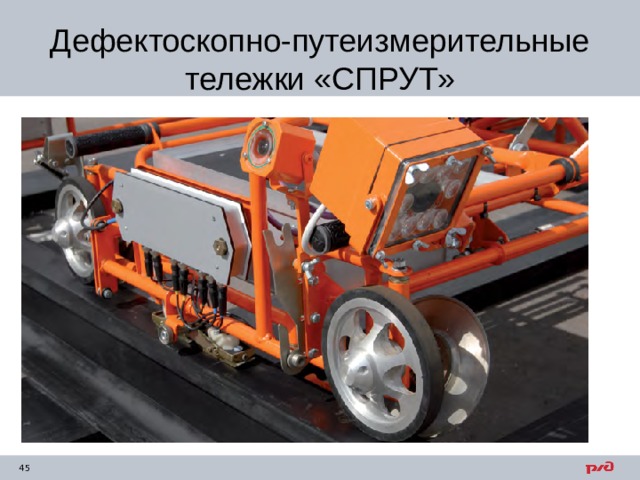

Дефектоскопно-путеизмерительные тележки «СПРУТ»

Дефектоскопно-путеизмерительные тележки «СПРУТ»

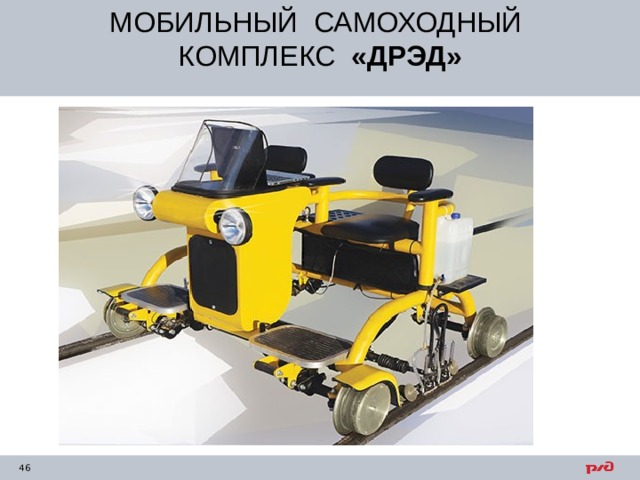

МОБИЛЬНЫЙ САМОХОДНЫЙ КОМПЛЕКС «ДРЭД»

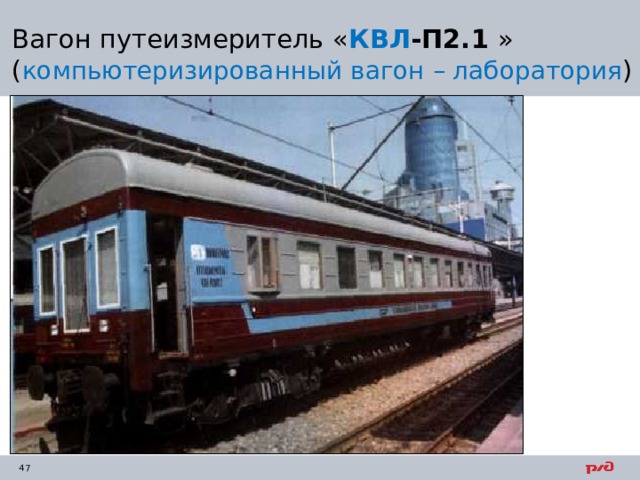

Вагон путеизмеритель « КВЛ -П2.1 » ( компьютеризированный вагон – лаборатория )

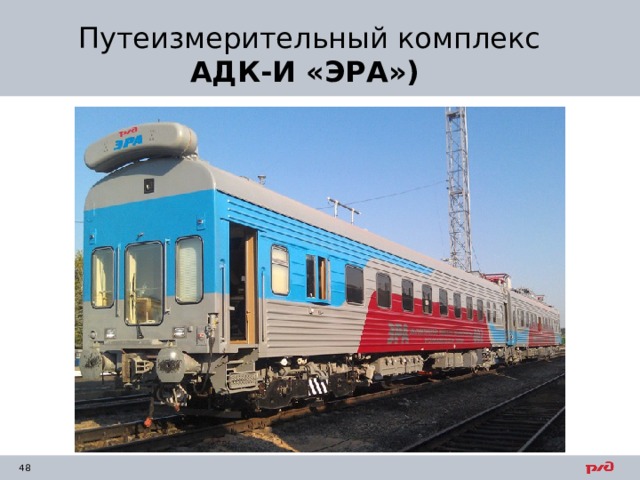

Путеизмерительный комплекс АДК-И «ЭРА»)

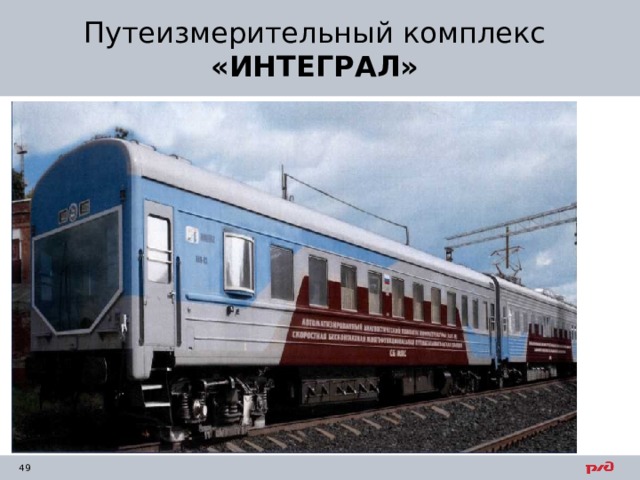

Путеизмерительный комплекс «ИНТЕГРАЛ»

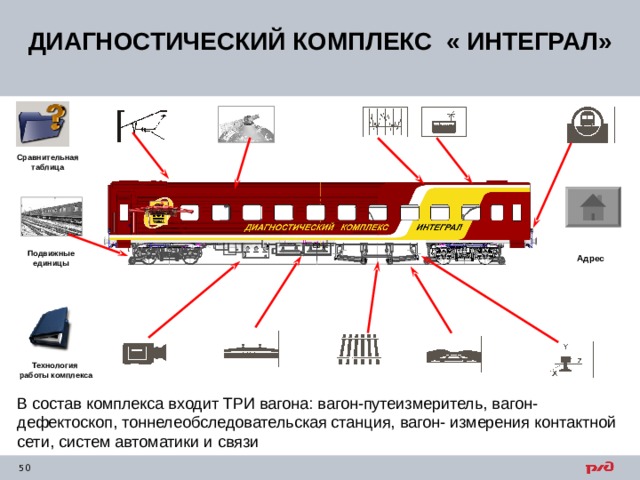

ДИАГНОСТИЧЕСКИЙ КОМПЛЕКС « ИНТЕГРАЛ»

Сравнительная

таблица

Подвижные

единицы

Адрес

Технология

работы комплекса

В состав комплекса входит ТРИ вагона: вагон-путеизмеритель, вагон-дефектоскоп, тоннелеобследовательская станция, вагон- измерения контактной сети, систем автоматики и связи

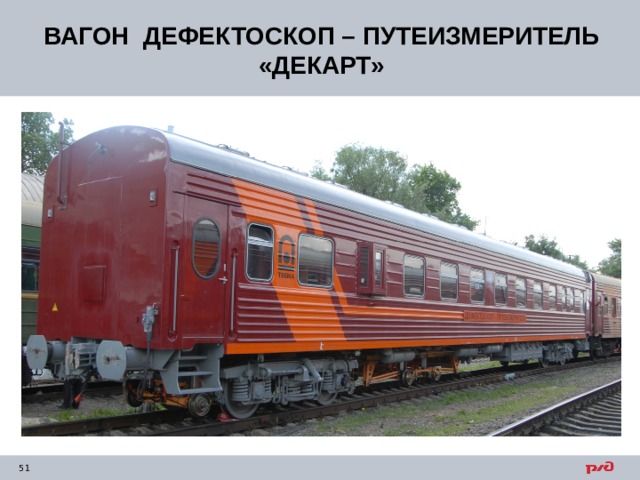

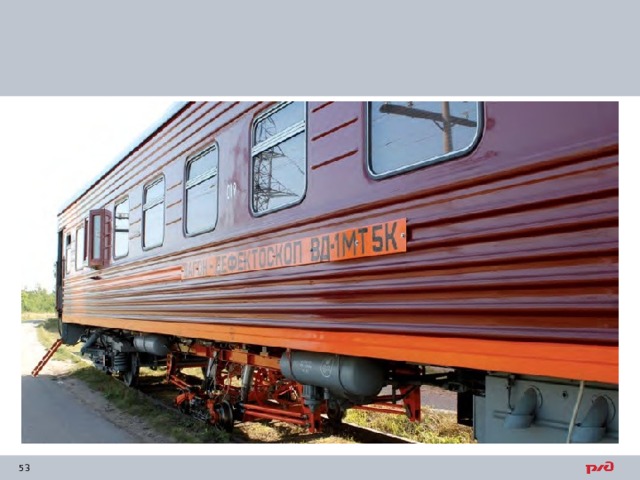

ВАГОН ДЕФЕКТОСКОП – ПУТЕИЗМЕРИТЕЛЬ «ДЕКАРТ»

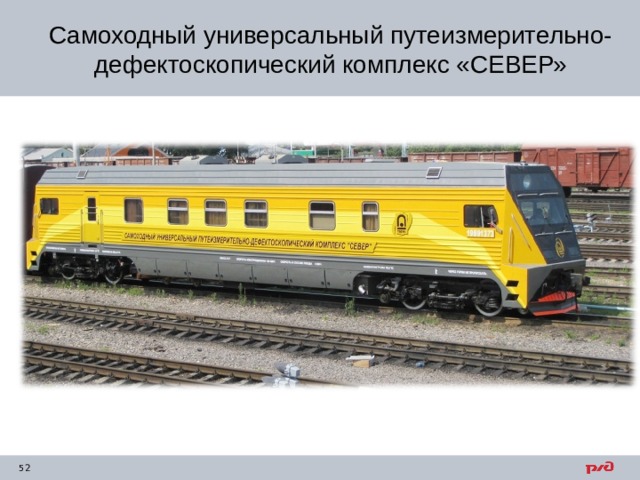

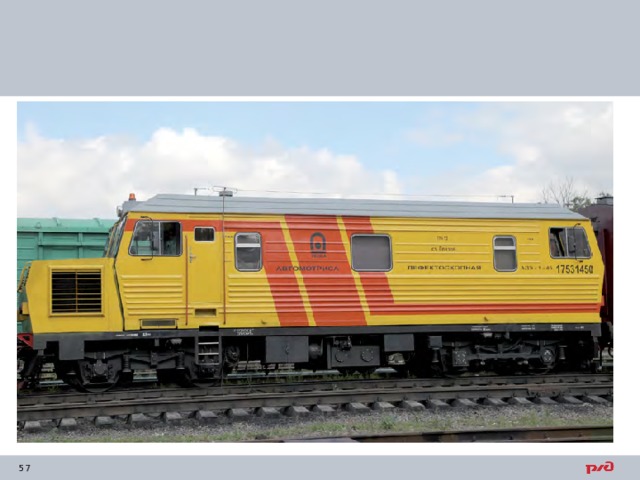

Самоходный универсальный путеизмерительно-дефектоскопический комплекс «СЕВЕР»

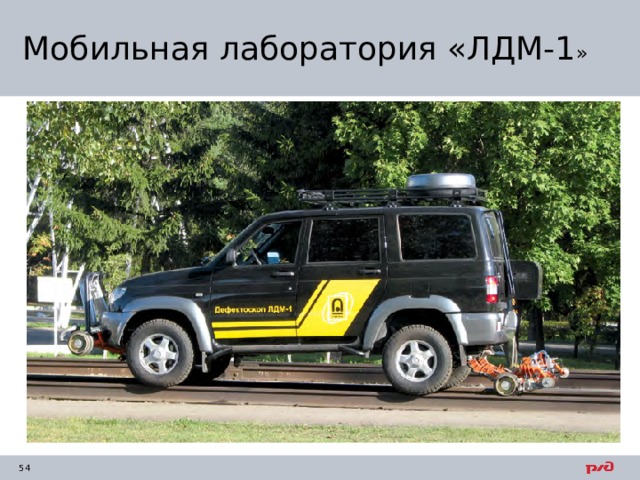

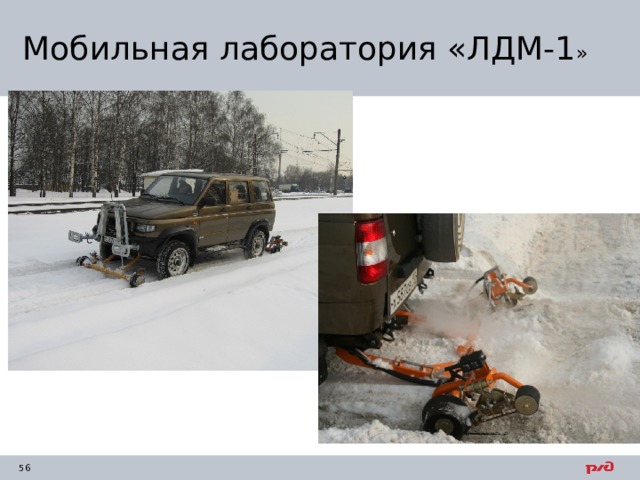

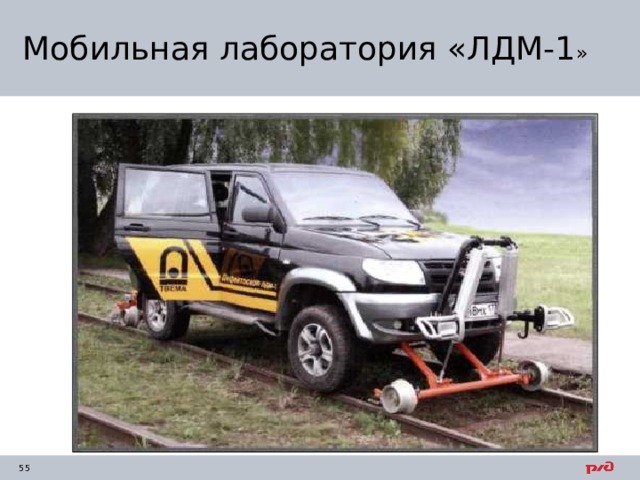

Мобильная лаборатория «ЛДМ-1 »

Мобильная лаборатория «ЛДМ-1 »

Мобильная лаборатория «ЛДМ-1 »

СПАСИБО ЗА ВНИМАНИЕ
