Изучаем тему "Конденсаторы"

Конденсатор

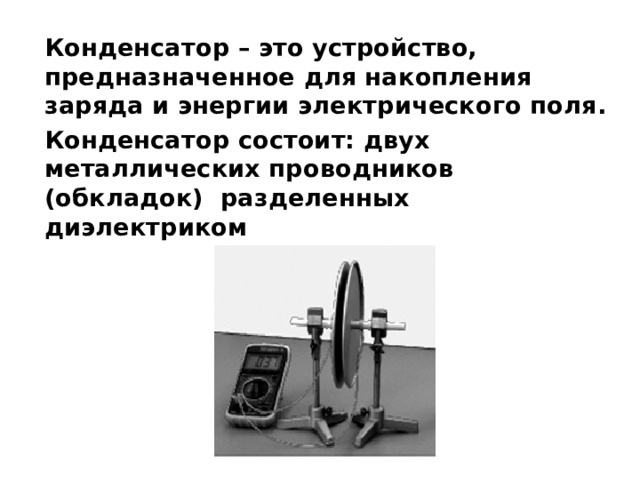

Конденсатор – это устройство, предназначенное для накопления заряда и энергии электрического поля.

Конденсатор состоит: двух металлических проводников (обкладок) разделенных диэлектриком

• Диэле́ктрик  (изолятор) (от  греч.  dia — через и  англ.   electric  — электрический) —  вещество  ( материал ), относительно плохо проводящее  электрический ток . Электрические свойства диэлектриков определяются их способностью к  поляризации  во внешнем электрическом поле. Термин введён английским физиком  М. Фарадеем

Конденсатор

Конденсатор

Электрическое поле сконцентрировано между обкладками конденсатора

С

Конденсатор на схеме

Электроемкость

Физическая величина, характеризующая способность двух проводников накапливать электрический заряд называется   электроёмкостью, или ёмкостью

С – электроемкость;

q – заряд одной обкладки;

U – напряжение между обкладками;

За единицу 1 фарад принимается емкость такого конденсатора, между обкладками которого возникает напряжение 1В при сообщении конденсатору заряда в 1 Кл.

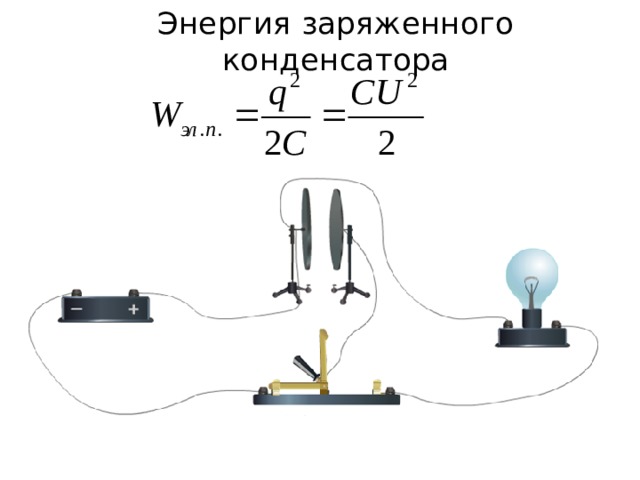

Энергия заряженного конденсатора

Конденсатор разряжается

По лампе течет кратковременный ток

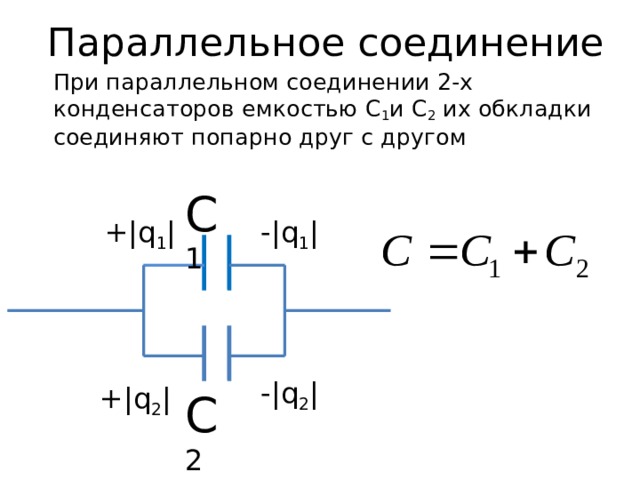

Параллельное соединение

При параллельном соединении 2-х конденсаторов емкостью С 1 и С 2 их обкладки соединяют попарно друг с другом

С 1

+|q 1 |

-|q 1 |

-|q 2 |

+|q 2 |

С 2

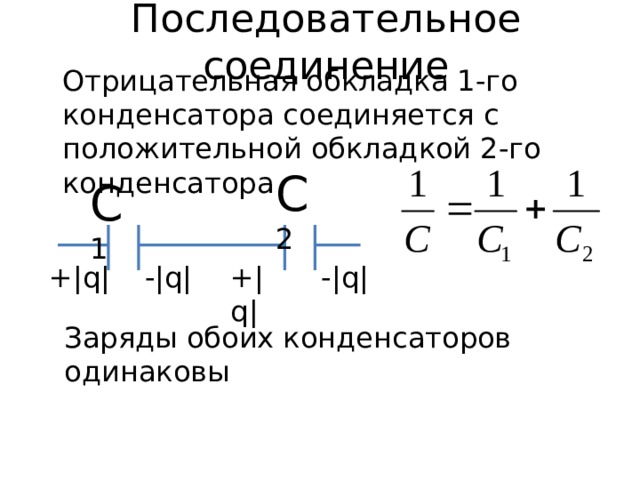

Последовательное соединение

Отрицательная обкладка 1-го конденсатора соединяется с положительной обкладкой 2-го конденсатора

С 2

С 1

-|q|

+|q|

-|q|

+|q|

Заряды обоих конденсаторов одинаковы

Типы конденсаторов

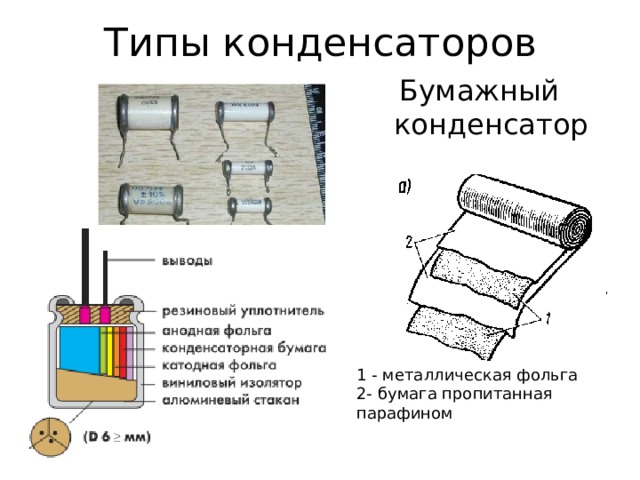

Бумажный конденсатор

1 - металлическая фольга

2- бумага пропитанная парафином

Типы конденсаторов

Оксидно -электролитический конденсатор

Тонкая оксидная пленка – диэлектрик нанесена на металлическую пластину – обкладку, вторая обкладка электролит контактирующий с металлическим корпусом.

Типы конденсаторов

Керамический конденсатор

Типы конденсаторов

Конденсатор переменной емкости
