ИЗУЧЕНИЕ СТРОЕНИЯ И ПРОГРАММИРОВАНИЯ ПЛАТ ARDUINO С ПОМОЩЬЮ ОНЛАЙН-СЕРВИСА «TINKERCAD»

Авдиенко Д.В., преподаватель

«МЦК-ЧЭМК» Минобразования Чувашии

В рамках учебного процесса, большинство технических специальностей изучают дисциплины, связанные с архитектурой и программированием микроконтроллеров. И важным моментом для полноценного закрепления теоретического материала является реализация практических занятий.

Есть два варианта для осуществления практики:

- первый закупать платы и оборудовать отдельные кабинеты под дисциплины. Но проблема данного способа заключается в том, что закупка оборудования осуществляется не быстро, да к тому же с учетом темпа развития технологий в современном мире оно достаточно быстро устаревает, а, следовательно, вопрос о модернизации кабинета возникнет в скором времени;

- второй более универсальный и доступный – это использование электронных сервисов. Их существует несколько, одни подразумевают установку программ, другие реализуют работу в режиме онлайн. К последнему виду относится сервис «Tinkercad».

Онлайн-сервис «Tinkercad» - это разработка не без известной компании Autodesk, которая стала популярной в мире благодаря программным продуктам, таким как AutoCAD, 3DMax, Maya. Первоначально разработка предназначалась для создания 3D-объектов, некий аналог 3DMax, с более меньшим функционалом. Самая первая beta версия была запущена в 2016 году и только в ноябре 2017 разработчики решили расширить функционал. Они добавили возможность работать с электронной платой Arduino Uno.

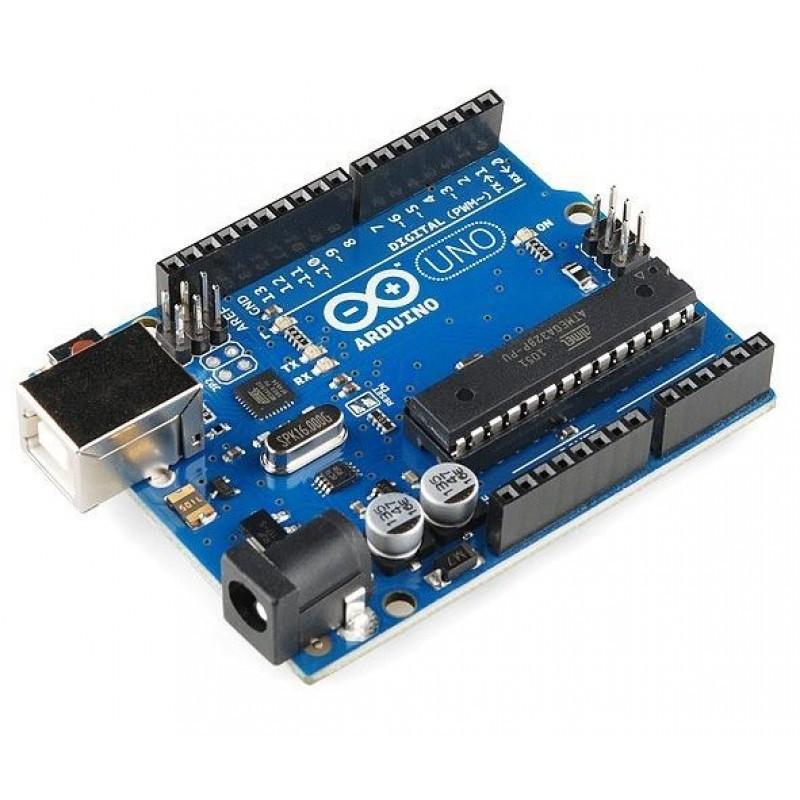

Arduino – это смонтированная печатная плата с открытой архитектурой, что позволяет свободно копировать и дополнять линейку новыми устройствами. Этот проект итальянских разработчиков быстро набрал популярность, ведь теперь не надо задумываться о сборе программатора, сидеть с паяльником, травить платы, чтобы изучить все возможности микроконтроллера [2]. На рисунке 1 представлена плата Arduino.

Рисунок 1 – Плата Arduino

Для того чтобы начать работать в онлайн-сервисе «Tinkercad», необходимо зарегистрировать на сайте. Регистрация бесплатная и открывает полный функционал для работы с 3D-объектами и так называемый модуль «Circuits» в котором и расположен весь функционал электронных компонентов [1].

Отличительной особенностью этого ресурса, является режим симуляции. Подобное встречается в программном продукте Proteus Pro, сразу можно отметить, что это платная программа.

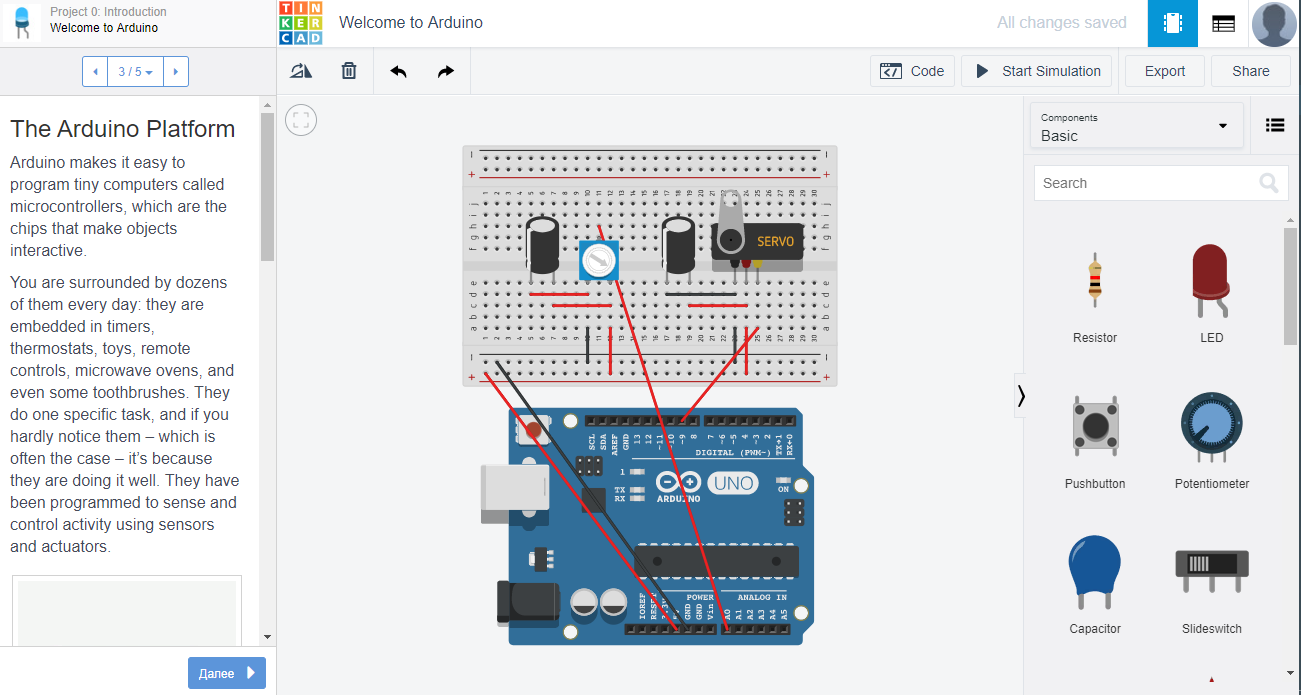

Интерфейс «Tinkercad» представлен на рисунке 2. Слева большое поле для сбора схемы, все элементы включая плату Arduino Uno, можно найти в правом боком меню, перетаскиваются на схему они способом Drag-and-drop.

Рисунок 2 – Интерфейс «Tinkercad»

Сверху над основным полем и боковым меню, располагается панель управления. На ней можно увидеть слева значок для поворота и удаления элемента и стрелки для контроля над историей, справа блок для написания кода, старт симуляции, возможность экспортировать файл в программу Eagle, а также возможность поделится проектом с другими людьми [1].

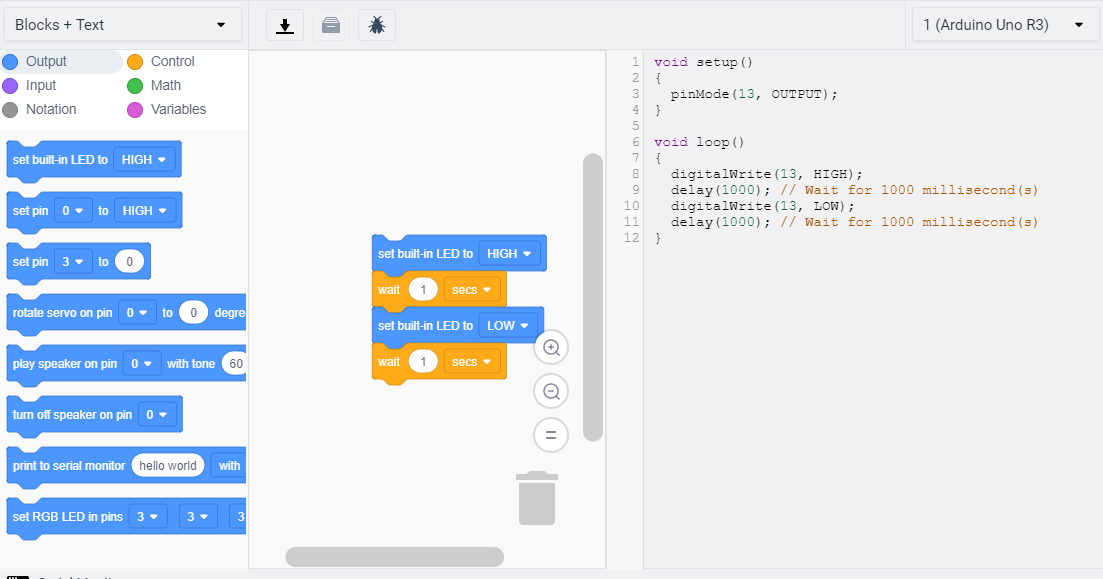

Писать саму программу для микроконтроллера можно двумя способами с помощью блоков и теста. Внешнее устройство блока для написания программы можно увидеть на рисунке 3

Рисунок 3 – Написание программы для микроконтроллера

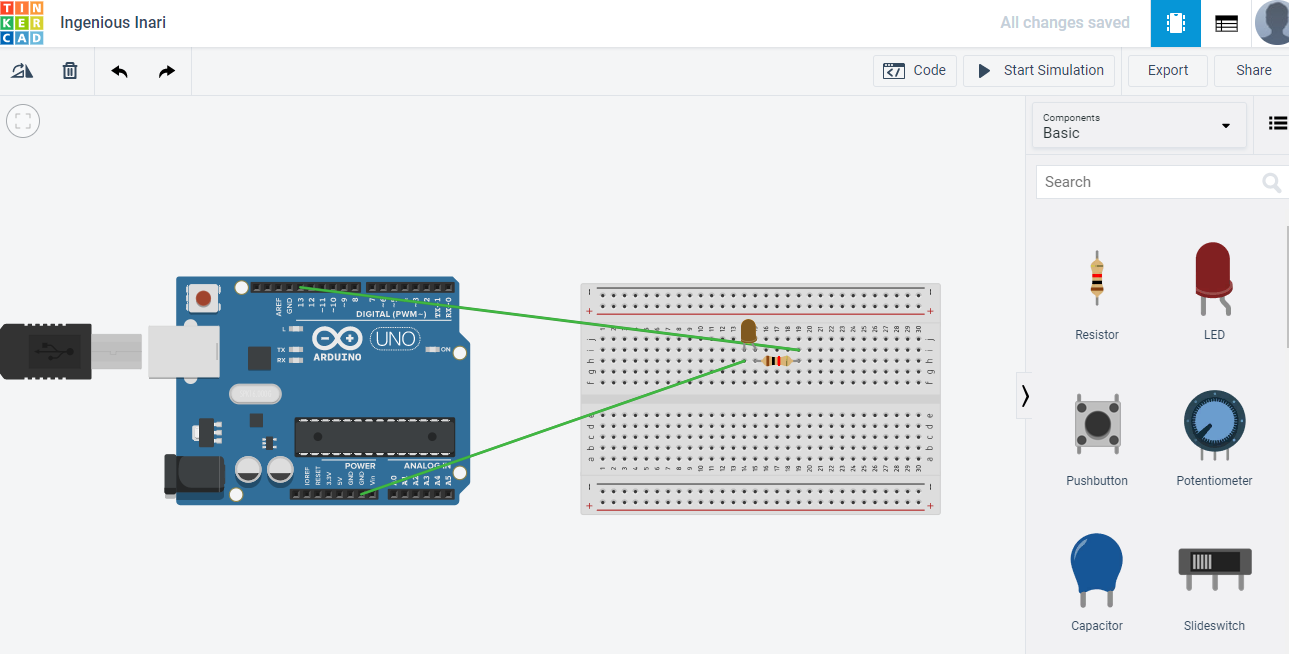

Так же можно ознакомится уже с готовыми проектами (см. Рисунок 4).

Рисунок 4 – Готовый проект на Arduino

Список литературы:

1. Онлайн-сервис «Tinkercad» URL: https://www.tinkercad.com/learn/

2. АрдуиноМастер URL: https://arduinomaster.ru
