Изучение устройства и овладения приемами эксплуатации средств тушения пожаров, пожарной сигнализации и связи. Составление плана эвакуации людей при пожаре.

Практическое занятие № ____

«Изучение устройства и овладения приемами эксплуатации средств тушения пожаров, пожарной сигнализации и связи. Составление плана эвакуации людей при пожаре.»

Цель: Изучить устройства и овладеть приемами эксплуатации средств тушения пожаров, пожарной сигнализации и связи. Составить план эвакуации людей при пожаре.

Оборудование, принадлежности, учебные материалы: информационный лист, тетрадь, ручка, линейка, карандаш, ластик.

Указания к работе:

Прочитав предлагаемый материал, проанализируйте его и выполните практическое задание.

Задание выполняйте в строгой последовательности, ответы записывайте в тетрадь.

Ход работы:

Задание № 1:

Внимательно прочитайте предлагаемый текст (дополнительно изучите интернет источники по данной теме) и дайте ответы на вопросы:

На предприятиях общественного питания используют и перерабатывают горючее и взрывоопасное сырье в различном агрегатном состоянии (эссенции, органические кислоты, жиры, масла, мука, сахарная пудра). Кроме того, производство оснащено сосудами и аппаратами, работающими под избыточным давлением, в том числе холодильные установки, хладоагентом которых является взрывоопасный газ или аммиак. Для нагрева, сушки, обжарки, варки, выпечки применяют тепловое оборудование, работающее на тепловом проявлении электрического тока, газовом, жидком и твердом топливе. Исходя из свойств обращающихся веществ, характера технологических процессов, пищевое производство относят к числу взрыво- и пожароопасных.

Пожарная сигнализация и связь

Для своевременного обнаружения с немедленным сообщением центральному управлению пожарных подразделений о пожаре и месте его возникновения используют средства сигнализации и связи. Наиболее надежной системой пожарной сигнализации является электрическая сигнализация ЭПС.

В зависимости от датчиков, извещающих о пожаре, системы автоматической пожарной сигнализации подразделяют на тепловые, реагирующие на повышение температуры в помещениях; дымовые, реагирующие на появление дыма; световые, реагирующие на появление пламени или инфракрасных лучей; комбинированные.

Основными элементами любой системы электрической пожарной сигнализации являются: извещатели-датчики, размещаемые в защищаемых помещениях; приемная станция, предназначенная для приема подаваемых от извещателей- датчиков сигналов о возгорании и автоматической подачи тревоги; устройства питания, обеспечивающие питание системы электрическим током; линейные сооружения, представляющие собой систему проводов, соединяющих извещатели с приемной станцией.

По способу соединения извещателей с приемной станцией различают лучевые и шлейфные системы ЭПС. Лучевые системы распространены на предприятиях, расположенных на небольших территориях, где можно использовать кабель телефонной связи. На пищевых предприятиях применяют тепловые извещатели максимального и дифференциального действия; извещатели, реагирующие на дым, а также комбинированные извещатели, реагирующие на дым и тепло. В качестве извещателей, срабатывающих при появлении дыма, применяют ионизационные датчики. Принцип действия ионизационного датчика основан на изменении электрической проводимости газов, возникающем под влиянием облучения радиоактивного вещества. При возгорании с выделением или без выделения дыма, даже при очень малых количествах выделяемого тепла, физическое состояние окружающей атмосферы сильно изменяется из-за ионизации и изменения ее газового состава. На основе этого явления и был создан дымовой высокочувствительный извещатель типа ДИ (рис.15.4. стр.270). Он рассчитан на многократное действие и непрерывную работу при температуре от -30* до +60*. Зона действия одного извещателя - около 100м².

К автоматическим тепловым извещателям относятся термоизвещатели типа ПТИМ (полупроводниковый тепловой извещатель максимального действия). С повышением температуры окружающей среды полупроводниковое сопротивление (датчик) резко уменьшается и напряжение на управляющем электроде повышается. Как только это напряжение превысит напряжение зажигания, тиратрон «зажжется», т е. извещатель сработает. Контролируемая площадь - до 15м².В зависимости от применяемого чувствительного элемента автоматические извещатели могут быть: биметаллическими, на термопарах, полупроводниковыми. Тепловые извещатели по принципу действия подразделяются на максимальные, дифференциальные и максимально дифференциальные. Извещатели, работающие от теплового воздействия, имеют существенный недостаток - инерционность (время от начала загорания до сигнала тревоги может составить несколько минут). Исполнительным элементом комбинированного извещателя является электрический тиратрон, потенциал которого определяется состоянием двух датчиков: датчика дыма ионизационной камеры и датчика тепла термосопротивления. Комбинированный извещатель подает сигнал при температуре окружающей среды 70* С. В случае появления в зоне его действия дыма сигнал будет подан через 10с, контролируемая площадь помещения 150 м². Чувствительным элементом светового извещателя является счетчик фотонов, который улавливает ультрафиолетовую часть спектра пламени. Согласно требованиям техники безопасности сигнализационная аппаратура должна иметь рабочее и защитное заземление.

• На какие группы подразделяются датчики, извещающие о пожаре?

• Перечислите основные элементы любой системы электрической пожарной сигнализации.

• Какие системы ЭПС бывают по способу соединения извещателей?

• Какие извещатели применяют на пищевых предприятиях?

• В чем заключается принцип действия ионизационного датчика?

• Схематически зарисовать «Дымовой извещатель» в тетрадь с указанием позиций. Сделать краткое описание.

• На какие группы подразделяются тепловые извещатели?

• Описать принцип действия теплового извещателя ПТИМ.

• В чем заключается принцип действия светового извещателя?

• В чем заключается одно из требование ТБ к сигнализационной аппаратуре?

Задание № 2:

Внимательно прочитайте предлагаемый текст (дополнительно изучите интернет источники по данной теме) и заполните таблицу:

Стационарные и первичные средства пожаротушения

Загорания в начальной стадии их развития можно потушить с помощью первичных средств пожаротушения. К ним относятся: огнетушители, внутренние пожарные краны с комплектом оборудования (рукава, стволы), бочки с водой, кошмы, багры, ломы, топоры, ведра.

Все помещения и технологические установки должны обеспечиваться первичными средствами пожаротушения. Размещают их на видных местах, легкодоступных в любое время. Огнетушители вывешиваются на видном месте на высоте 1,5 м от пола до нижнего торца. Пенные огнетушители бывают химическими и воздушно - механическими. Наиболее распространены химические пенные огнетушители ОХП-Ю и ОХПВ-Ю, ОВП-8. Огнетушитель типа ОХП-Ю представляет собой цилиндрический корпус, в котором находится щелочная часть заряда -водный раствор бикарбоната натрия с небольшим количеством пенообразователя. Кислотная часть - смесь серной кислоты с сульфатом железа и сульфатом алюминия - находится в полиэтиленовом стакане, вставленном внутрь огнетушителя и закрытом крышкой запорного устройства. На горловине огнетушителя предусмотрена насадка с отверстием, закрытая мембраной, предотвращающей вытекание жидкости. Чтобы привести огнетушитель в действие, нужно поднять вверх рукоятку и перевернуть огнетушитель вверх днищем. Кислотная часть заряда выливается в корпус и смешивается со щелочной.

Стационарные и первичные средства пожаротушения

Задание № 3:

Перечислить этапы принципа действия огнетушителя.

1).

2).

3).

Задание № 4:

Внимательно прочитайте текст и по образцу составьте план эвакуации людей при пожаре в предприятии общественного питания.

Составление плана эвакуации при пожаре

1). План эвакуации должен состоять из 2-х частей: текстовой (инструкции) и графической.

2). В инструкции необходимо изложить:

- обязанности лиц, осуществляющих эвакуацию людей, автотранспорта и материальных ценностей;

- способ объявления начала эвакуации;

- порядок эвакуации автотранспорта и материальных ценностей;

-обязанности и действия лиц обслуживающего персонала по тушению пожара первичными и стационарными средствами тушения.

3). Графическая часть плана должна состоять из плана помещений с указанием маршрутов движения эвакуирующихся и средств автотранспорта (составляется в масштабе 1:1000 или 1:200). План помещений допускается вычерчивать в одну линию. Направления движения эвакуационных потоков отмечают красными стрелками.
4). Для зданий сложной конфигурации с различными комплексами помещений вычерчивают несколько планов эвакуации, для многоэтажных зданий - поэтажные планы с указанием маршрутов движения.

5). При разной поэтажной планировке планы эвакуации составляются для каждого этажа. Количество планов эвакуации на этажах зависит от длины коридоров и от количества выходов.

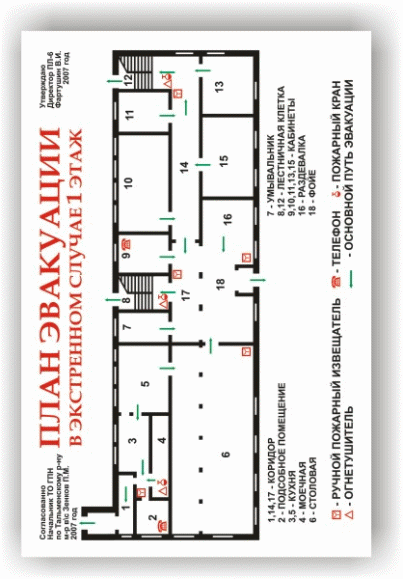

Образец плана эвакуации при пожаре смотрите ниже в тексте.

Критерии оценки практического занятия

Спасибо за работу!

P. S. Надеюсь, результаты будут хорошими!
