ҚараПайым тілік

Қызылорда көпсалалы-гуманитарлық техникалық колледжі

№

“ Техникалық графика негіздері”

пән оқытушысы А.М. Джусупова

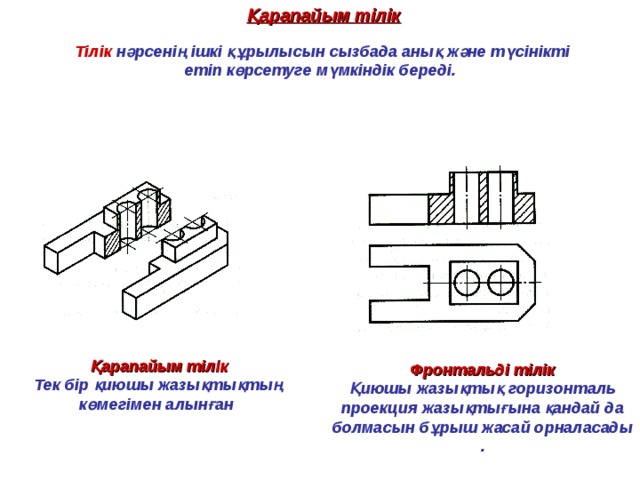

Қарапайым тілік

Тілік нәрсенің ішкі құрылысын сызбада анық және түсінікті етіп көрсетуге мүмкіндік береді.

Қарапайым тілік

Тек бір қиюшы жазықтықтың

көмегімен алынған

Фронтальді тілік

Қиюшы жазықтық горизонталь проекция жазықтығына қандай да болмасын бұрыш жасай орналасады .

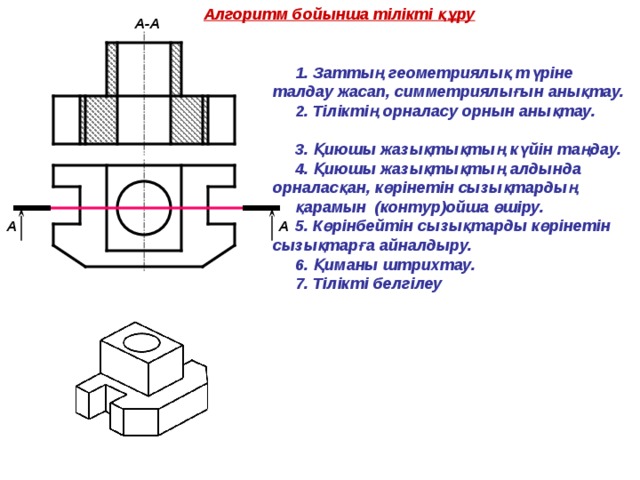

Алгоритм бойынша тілікті құру

А-А

1. Заттың геометриялық түріне

талдау жасап, симметриялығын анықтау.

2. Тіліктің орналасу орнын анықтау.

3. Қиюшы жазықтықтың күйін таңдау.

4. Қиюшы жазықтықтың алдында

орналасқан, көрінетін сызықтардың

қарамын (контур)ойша өшіру.

5. Көрінбейтін сызықтарды көрінетін

сызықтарға айналдыру.

6. Қиманы штрихтау.

7. Тілікті белгілеу

А

А

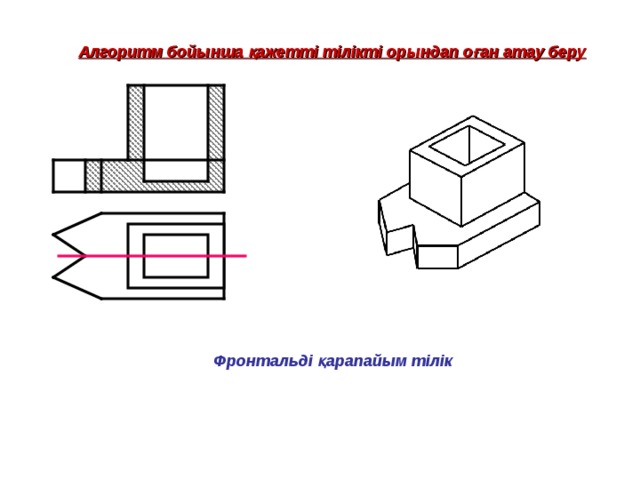

Алгоритм бойынша қажетті тілікті орындап оған атау беру

Фронтальді қарапайым тілік

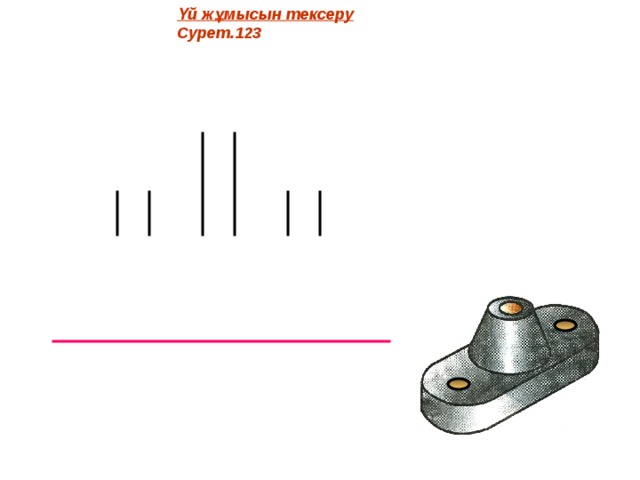

Үй жұмысын тексеру

Сурет.123

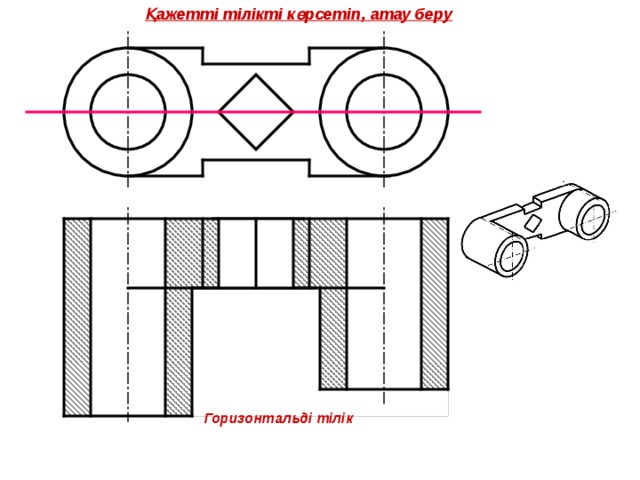

Қажетті тілікті көрсетіп, атау беру

Горизонтальд і тілік

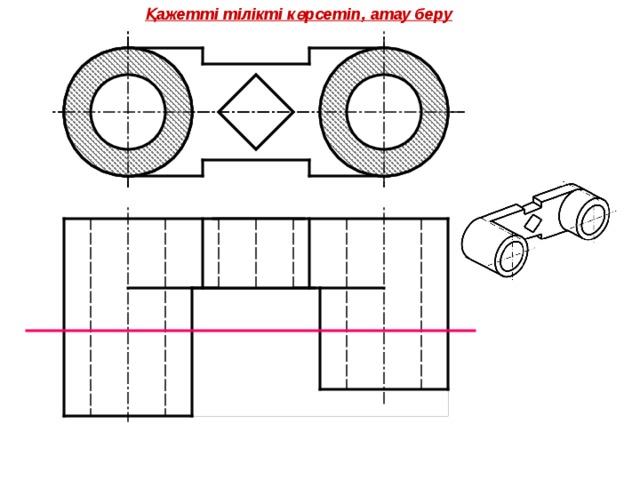

Қажетті тілікті көрсетіп, атау беру

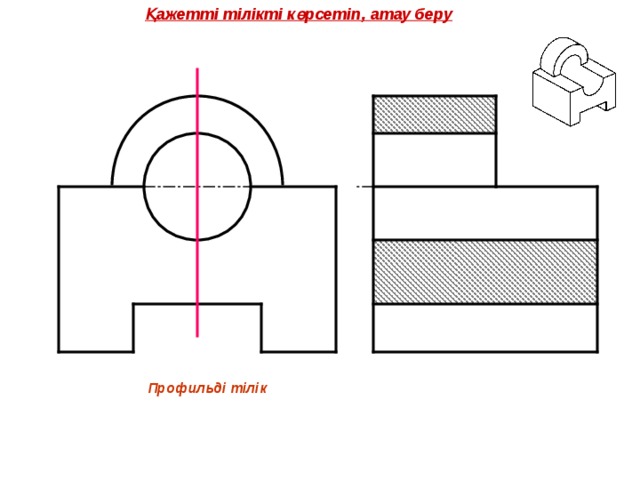

Қажетті тілікті көрсетіп, атау беру

Профильді тілік

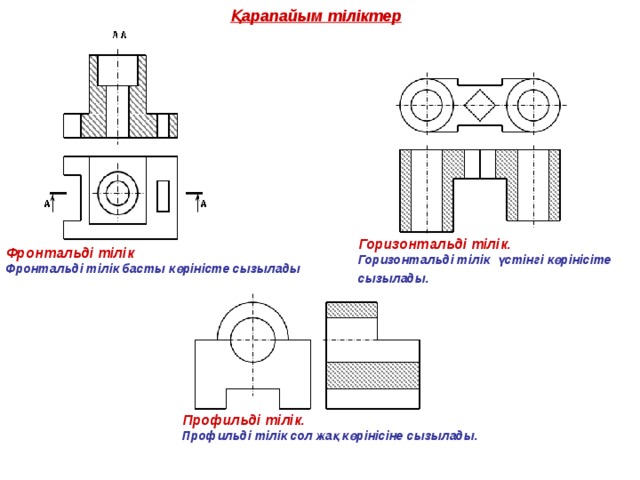

Қарапайым тіліктер

Горизонтальді тілік.

Горизонтальді тілік үстінгі көрінісіте

сызылады.

Фронтальді тілік

Фронтальді тілік басты көріністе сызылады

Профильді тілік.

Профильді тілік сол жақ көрінісіне сызылады.

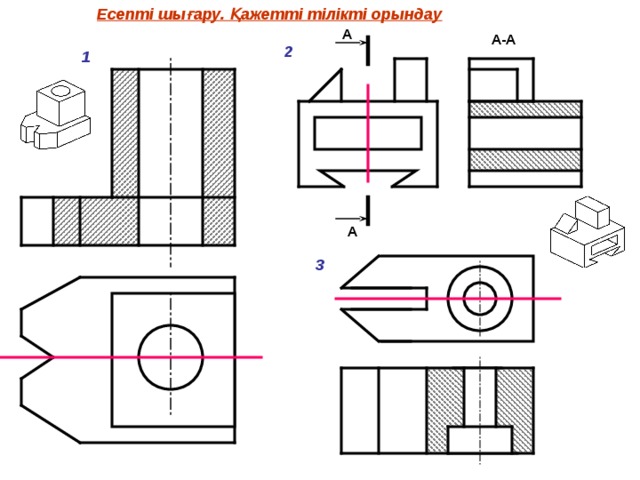

Есепті шығару. Қажетті тілікті орындау

А

А-А

2

1

А

3

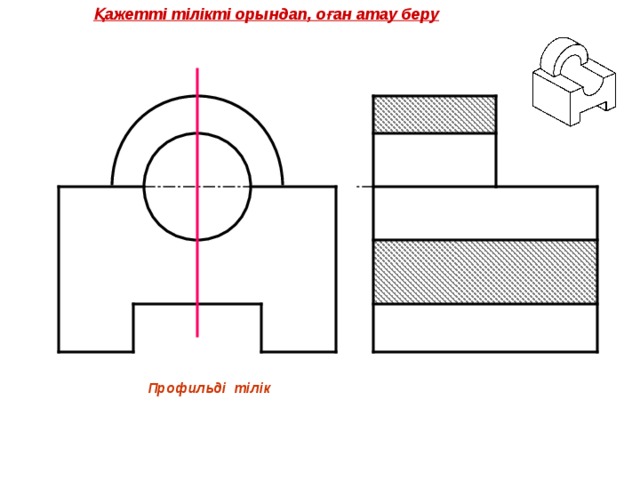

Қажетті тілікті орындап, оған атау беру

Профильді тілік

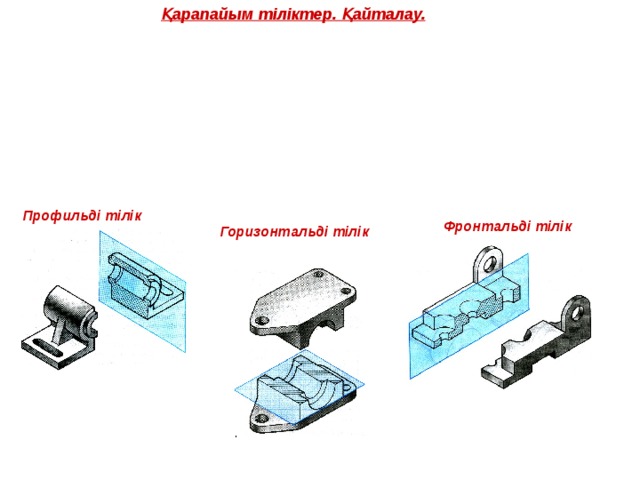

Қарапайым тіліктер. Қайталау.

3

2

1

А

А

А-А

Профильді тілік

Фронтальді тілік

Горизонтальді тілік

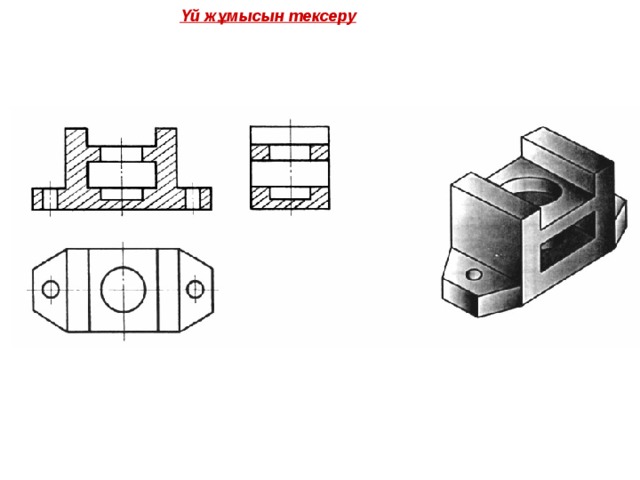

Үй жұмысын тексеру

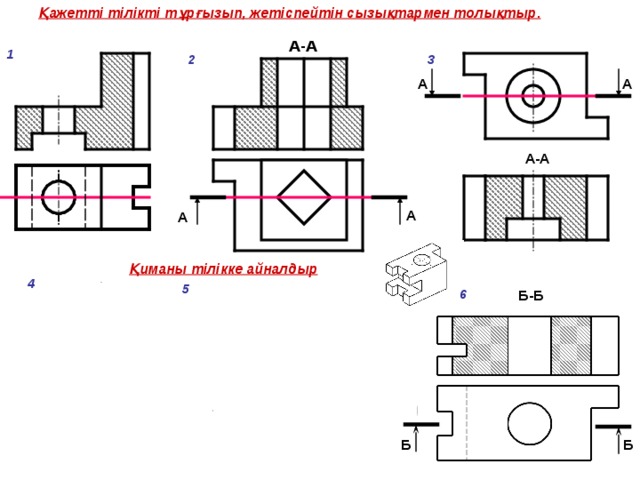

Қажетті тілікті тұрғызып, жетіспейтін сызықтармен толықтыр .

А-А

1

3

2

А

А

А-А

А

А

Қиманы тілікке айналдыр

4

5

Б-Б

6

Б

Б
