Кабели используемые в компьютерных сетях

Кабели, используемые в компьютерных сетях

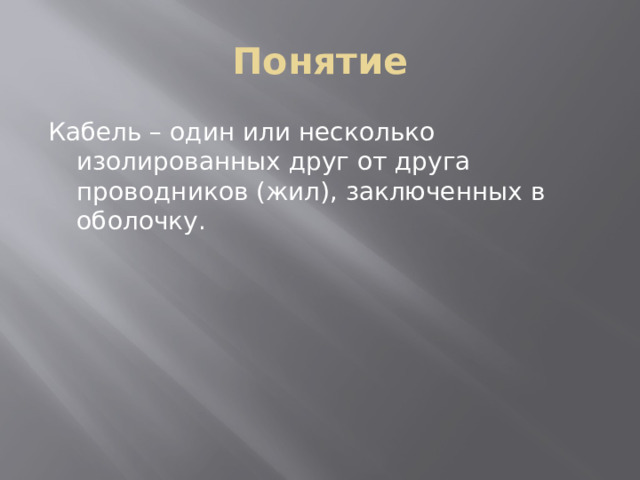

Понятие

Кабель – один или несколько изолированных друг от друга проводников (жил), заключенных в оболочку.

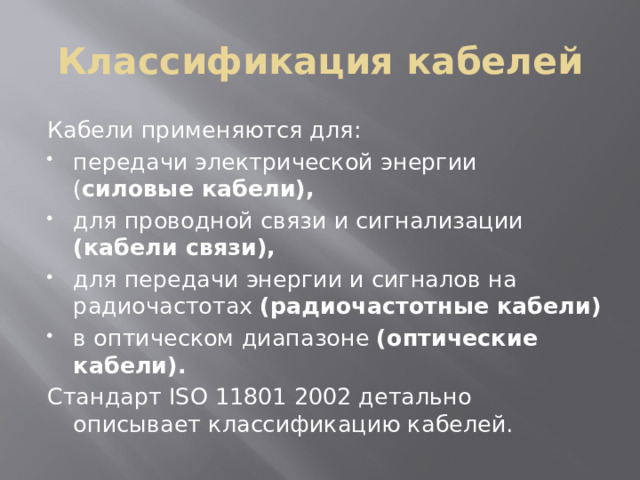

Классификация кабелей

Кабели применяются для:

• передачи электрической энергии ( силовые кабели),
• для проводной связи и сигнализации (кабели связи),
• для передачи энергии и сигналов на радиочастотах (радиочастотные кабели)
• в оптическом диапазоне (оптические кабели).

Стандарт ISO 11801 2002 детально описывает классификацию кабелей.

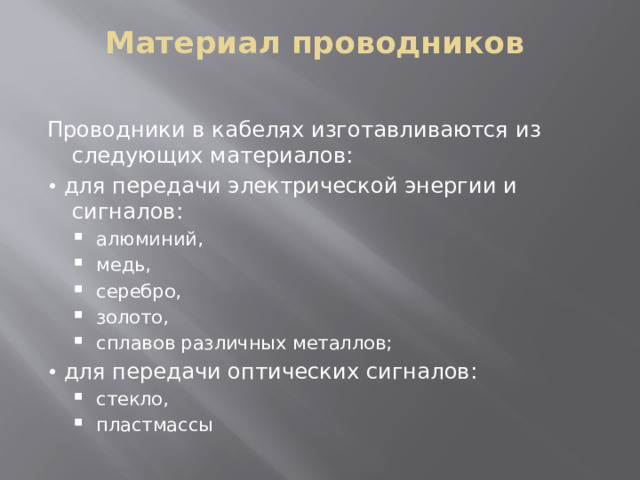

Материал проводников

Проводники в кабелях изготавливаются из следующих материалов:

• для передачи электрической энергии и сигналов:

• алюминий, медь, серебро, золото, сплавов различных металлов;
• алюминий,
• медь,
• серебро,
• золото,
• сплавов различных металлов;

• для передачи оптических сигналов:

• стекло, пластмассы
• стекло,
• пластмассы

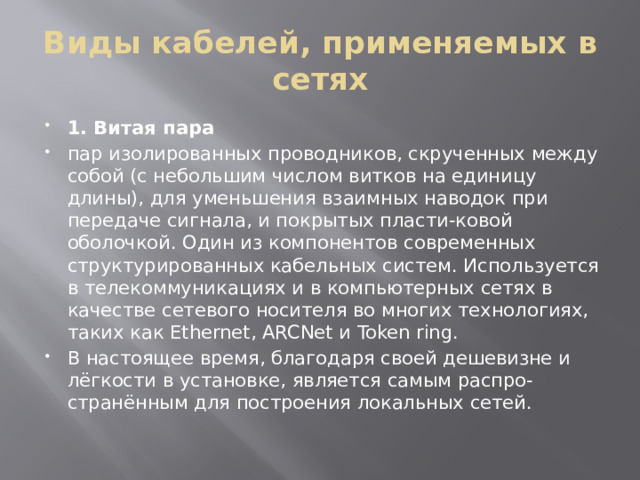

Виды кабелей, применяемых в сетях

• 1. Витая пара
• пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), для уменьшения взаимных наводок при передаче сигнала, и покрытых пласти-ковой оболочкой. Один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве сетевого носителя во многих технологиях, таких как Ethernet, ARCNet и Token ring.
• В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распро-странённым для построения локальных сетей.

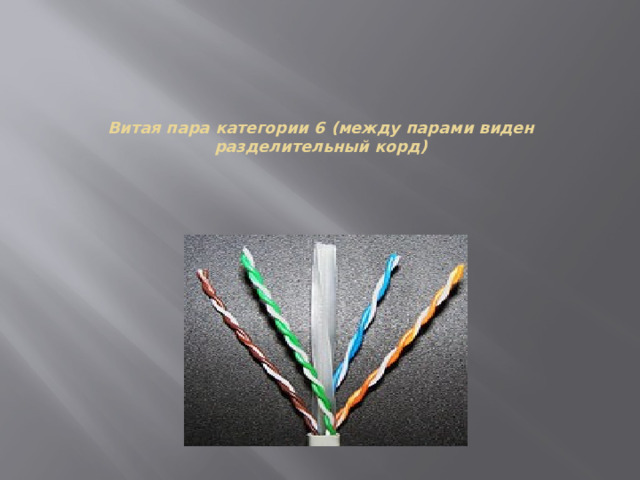

Витая пара категории 6 (между парами виден разделительный корд)

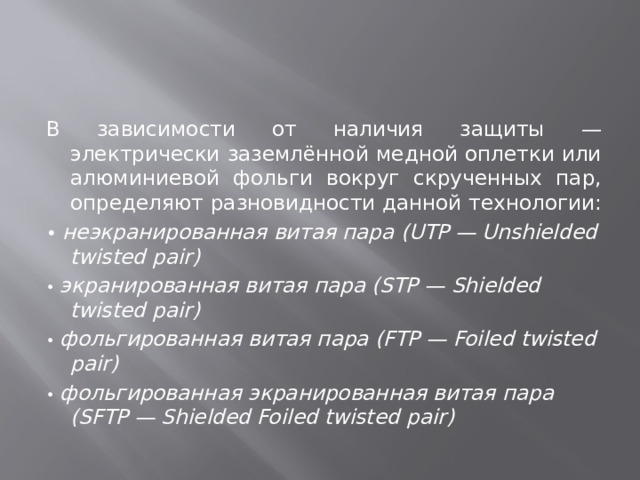

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• неэкранированная витая пара (UTP — Unshielded twisted pair)

• экранированная витая пара (STP — Shielded twisted pair)

• фольгированная витая пара (FTP — Foiled twisted pair)

• фольгированная экранированная витая пара (SFTP — Shielded Foiled twisted pair)

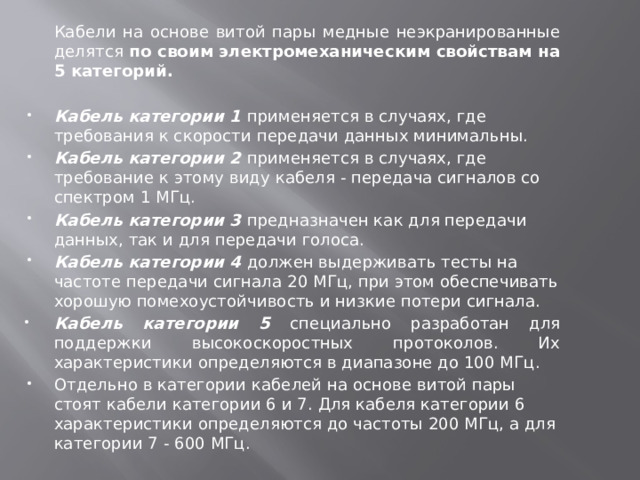

Кабели на основе витой пары медные неэкранированные делятся по своим электромеханическим свойствам на 5 категорий.

• Кабель категории 1 применяется в случаях, где требования к скорости передачи данных минимальны.
• Кабель категории 2 применяется в случаях, где требование к этому виду кабеля - передача сигналов со спектром 1 МГц.
• Кабель категории 3 предназначен как для передачи данных, так и для передачи голоса.
• Кабель категории 4 должен выдерживать тесты на частоте передачи сигнала 20 МГц, при этом обеспечивать хорошую помехоустойчивость и низкие потери сигнала.
• Кабель категории 5 специально разработан для поддержки высокоскоростных протоколов. Их характеристики определяются в диапазоне до 100 МГц.
• Отдельно в категории кабелей на основе витой пары стоят кабели категории 6 и 7. Для кабеля категории 6 характеристики определяются до частоты 200 МГц, а для категории 7 - 600 МГц.

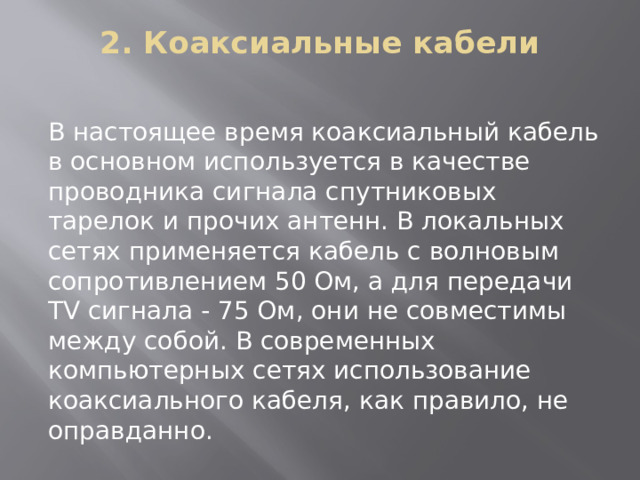

2. Коаксиальные кабели

В настоящее время коаксиальный кабель в основном используется в качестве проводника сигнала спутниковых тарелок и прочих антенн. В локальных сетях применяется кабель с волновым сопротивлением 50 Ом, а для передачи TV сигнала - 75 Ом, они не совместимы между собой. В современных компьютерных сетях использование коаксиального кабеля, как правило, не оправданно.

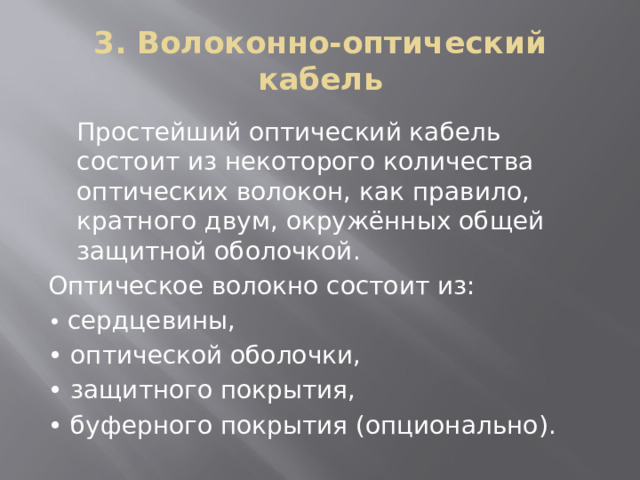

3. Волоконно-оптический кабель

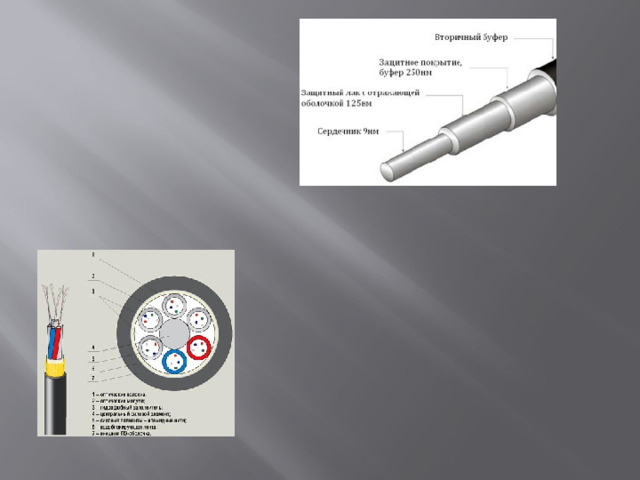

Простейший оптический кабель состоит из некоторого количества оптических волокон, как правило, кратного двум, окружённых общей защитной оболочкой.

Оптическое волокно состоит из:

• сердцевины,

• оптической оболочки,

• защитного покрытия,

• буферного покрытия (опционально).
