Как подобрать блок питания к компьютеру

Блок питания компьютера

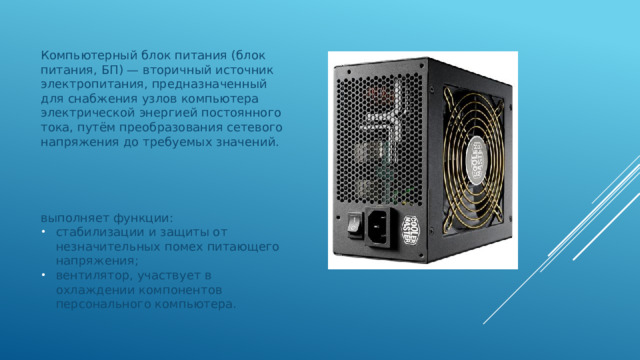

Компьютерный блок питания (блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

выполняет функции:

• стабилизации и защиты от незначительных помех питающего напряжения;
• вентилятор, участвует в охлаждении компонентов персонального компьютера.

Компьютерный блок питания для настольного компьютера стандарта PC, персонального или игрового, согласно спецификации ATX 2.x, должен обеспечивать выходные напряжения ±5, ±12, +3,3 Вольт, а также +5 Вольт дежурного режима (англ. standby).

Напряжения ±5, ±12, +3,3, +5 В дежурного режима используются материнской платой. Для жёстких дисков, оптических приводов, вентиляторов используются только напряжения +5 и +12 В.

Современные электронные компоненты используют напряжение питания не выше +5 Вольт. Наиболее мощные потребители энергии, такие как видеокарта, центральный процессор, северный мост подключаются через размещенные на материнской плате или на видеокарте вторичные преобразователи с питанием от цепей как +5 В так и +12 В.

Напряжение +12 В используется для питания наиболее мощных потребителей. Разделение питающих напряжений на 12 и 5

В целесообразно как для снижения токов по печатным проводникам плат, так и для снижения потерь энергии на выходных выпрямительных диодах блока питания.

Напряжение +3,3 В в блоке питания формируется из напряжения +5 В, а потому существует ограничение суммарной потребляемой мощности по ±5 и +3,3 В.

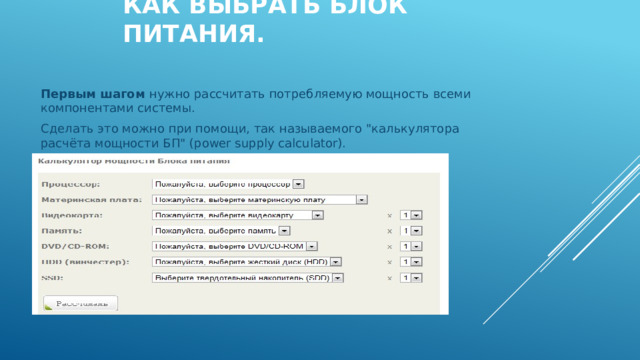

Как выбрать Блок Питания.

Первым шагом нужно рассчитать потребляемую мощность всеми компонентами системы.

Сделать это можно при помощи, так называемого "калькулятора расчёта мощности БП" (power supply calculator).

Вторым шагом будет выбор типа блока питания.

Блоки питания различают по типу подключения отходящих линий:

модульный и стандартный.

К модульному можно подключать кабеля по необходимости, в зависимости от нужды.

В стандартном БП все пучки проводов выполнены несъёмными. Это более дешёвая и простая модель.

Также различают блоки питания по типу Коррекции фактора мощности - Power Factor Correction (PFC): активная и пассивная.

Пассивная PFC реализуется в виде обычного дросселя, сглаживающего пульсацию напряжения. Но эффективность у такой PFC очень низкая.

С пассивной системой коррекции мощности выпускаются самые простые блоки питания, которые устанавливаются в недорогие бюджетные корпуса.

А активная PFC реализуется в виде дополнительной платы и представляет собой еще один импульсный источник питания, причем повышающий напряжение. Помимо того, что активная PFC обеспечивает близкий к идеальному коэффициент мощности, так еще, в отличие от пассивной, она улучшает работу блока питания - дополнительно стабилизирует входное напряжение, и блок становится заметно менее чувствительным к пониженному напряжению, а также "глотает" кратковременные (доли секунды) провалы напряжения.

Кроме того нужно обратить внимание на разъёмы кабелей блока питания , которые будут использоваться для подключения ваших комплектующих.

Коннекторы должны быть достаточном количестве для подключения ваших устройств: видеокарт 6+6 pin или 6+8 pin, мат.платы 24+4+4, SATA устройств и т.д.

Третьим шагом будет обзор спецификации указанной производителем на этикетке Блока питания.

Рассмотрим на примерах что указано на этикетке.

Важно! При покупке всегда обращайте внимание на номинальную мощность БП, а не пиковую (PEAK)(пиковая всегда больше).

Номинальная мощность БП - это мощность, которую блок может выдавать длительное время, постоянно.

Пиковая мощность - это мощность, которую блок питания может выдать только кратковременно.

Самым востребованным параметром на сегодняшний день является мощность БП по каналам +12V.

Чем больше каналов тем лучше. Бывает от одного канала +12V до нескольких: +12V1, +12V2, ..., +12V4, +12V5 и т.д.

В современных системах основная нагрузка приходиться на эти каналы: процессор, видеокарты, кулеры, винчестеры и др.

Поэтому решающим фактором для выбора БП является не общая мощность, указанная на наклейке, а суммарная мощность по линиям +12V.

Чем больше эта суммарная мощность, тем лучше реализованы компоненты БП.

В нём 6 (!) линий +12V суммарной мощностью 960 Ватт. В таблице представлена схема подключения устройств по веткам.

Ещё одним очень важным параметром для блока питания является Коэффициент Полезного Действия (КПД).

Различают блоки питания в основном по пороговому значению КПД, который равен 80%. Все блоки питания которые имеют КПД ниже 80% относят к простым-бюджетным, которые используют в основном в офисных системах.

А те БП, КПД которых выше 80%, относят к производительно-геймерским. Такие БП имеют международный сертификат 80PLUS.

В свою очередь стандарт 80PLUS имеет категории BRONZE, SILVER, GOLD:

Последней особенностью, на которую стоит обратить внимание при выборе блока питания, будет кулер или вентилятор.

Здесь всё просто: чем больше кулер, тем меньше шума от его работы.

Нынешние БП комплектуются вентиляторами размером 120 мм и больше. Причём в хороших, брендовых блоках питания вентилятор меняет количество оборотов в зависимости от загрузки . Это способствует снижению шума.

Конец….
