Карточки -задания по черчению.8-кл.
Категория:
Прочее
26.03.2018 07:00
Просмотр содержимого документа
«Карточки -задания по черчению.8-кл.»

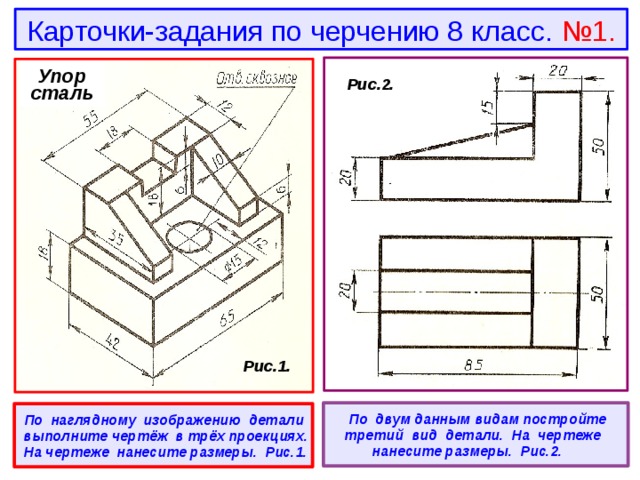

Карточки-задания по черчению 8 класс. №1.
Упор
сталь
Рис.2.
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.

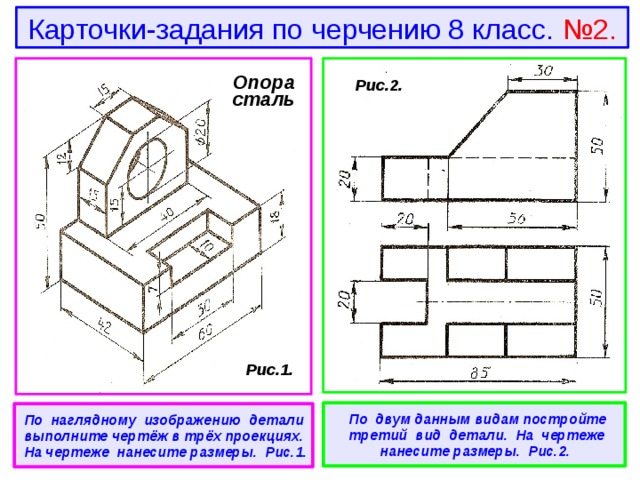

Карточки-задания по черчению 8 класс. №2.
Опора
сталь
Рис.2.
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
Карточки-задания по черчению 8 класс. №3.
Стойка
сталь
Рис.2.
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.

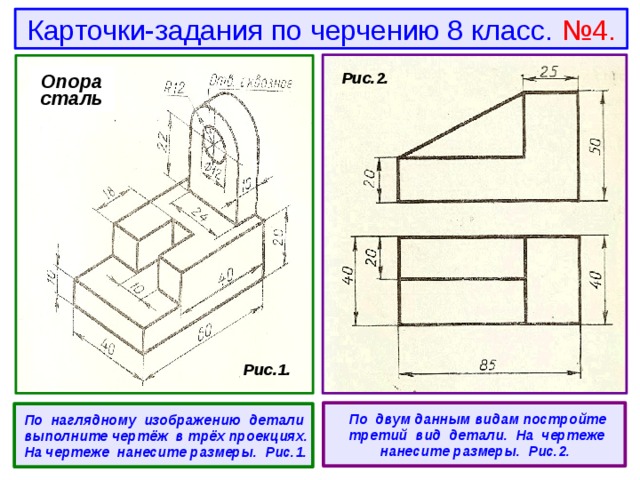

Карточки-задания по черчению 8 класс. №4.
Опора
сталь
Рис.2.
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
Карточки-задания по черчению 8 класс. №5.
Корпус
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

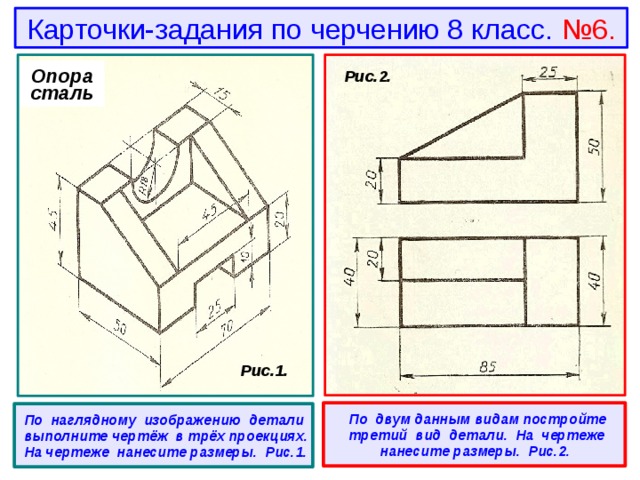

Карточки-задания по черчению 8 класс. №6.
Опора
сталь
Рис.2.
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.

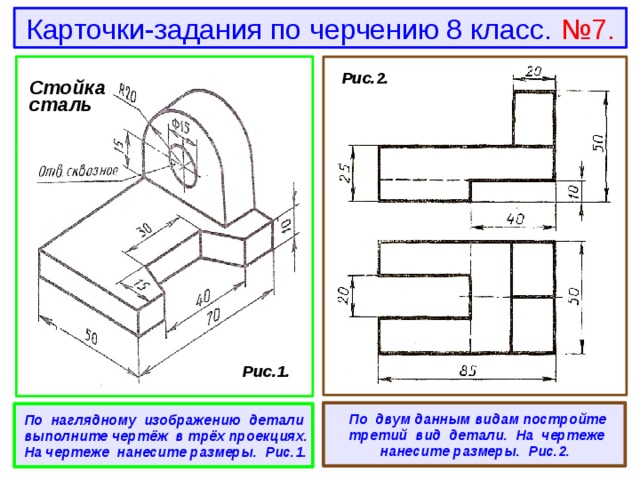

Карточки-задания по черчению 8 класс. №7.
Рис.2.
Стойка
сталь
Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.

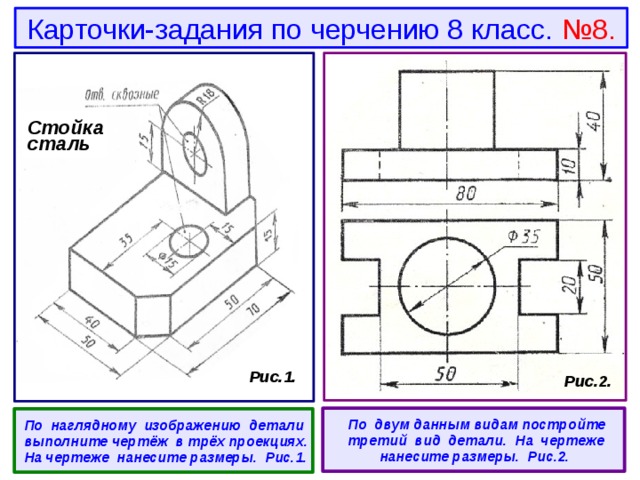

Карточки-задания по черчению 8 класс. №8.
Стойка
сталь
Рис.1.
Рис.2.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.

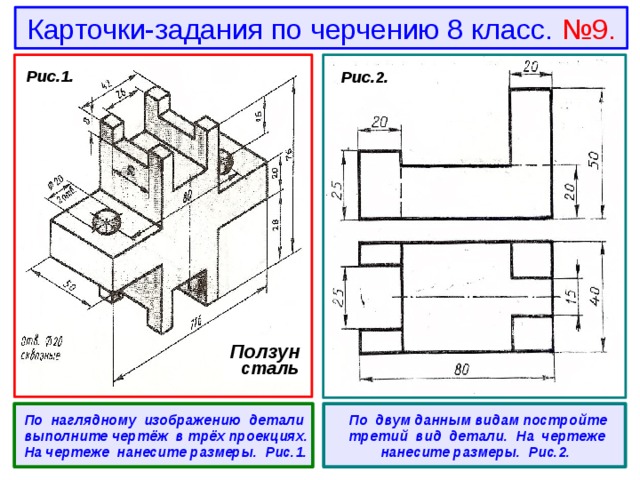

Карточки-задания по черчению 8 класс. №9.
Рис.1.
Рис.2.
Ползун
сталь
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

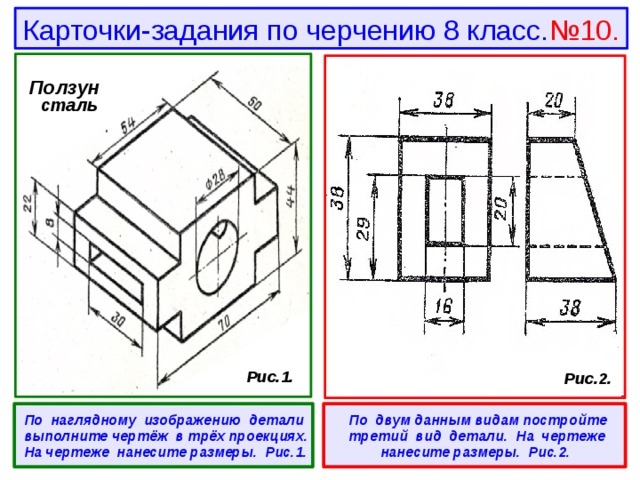

Карточки-задания по черчению 8 класс. №10.
Ползун
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №11.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №12.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №13.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №14.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

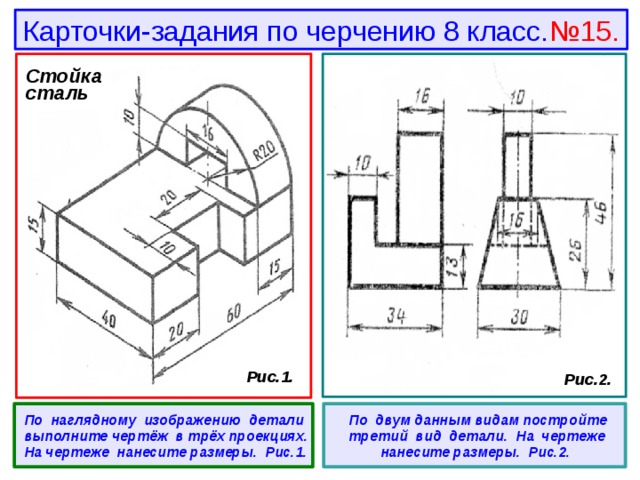

Карточки-задания по черчению 8 класс. №15.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №16.
Стойка
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

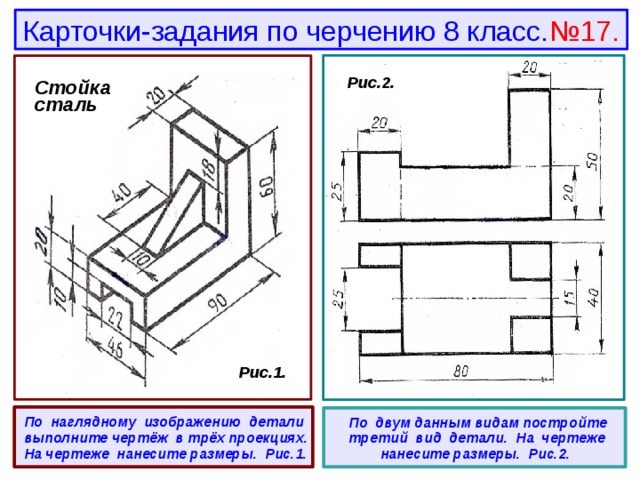

Карточки-задания по черчению 8 класс. №17.
Стойка
сталь
Рис.2.
Стойка
сталь
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №18.
Ползун
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №19.
Серьга
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №20.
Вилка
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №21.
Опора
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

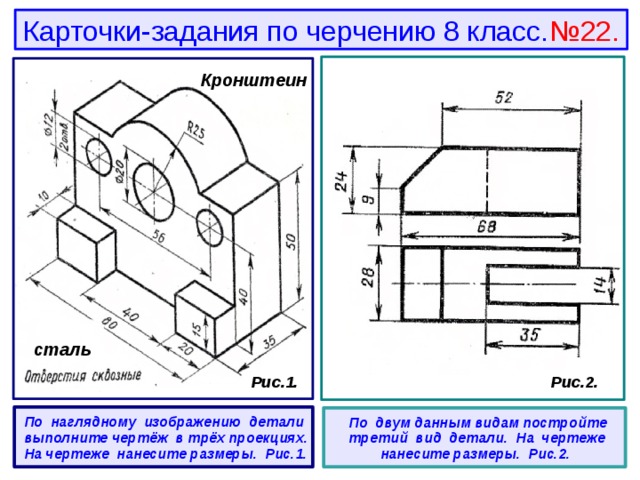

Карточки-задания по черчению 8 класс. №22.
Кронштеин
сталь
Рис.2.
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

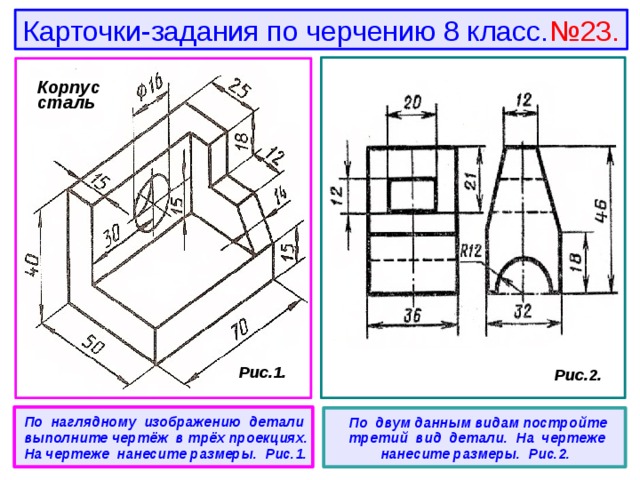

Карточки-задания по черчению 8 класс. №23.
Корпус
сталь
Рис.1.
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.

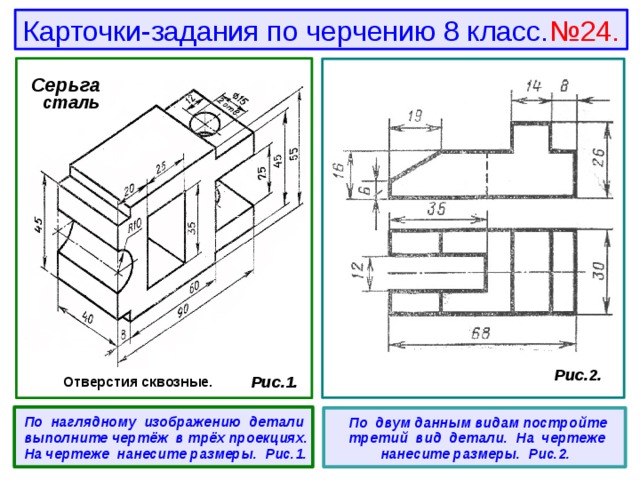

Карточки-задания по черчению 8 класс. №24.
Серьга
сталь
Рис.2.
Рис.1.
Отверстия сквозные.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №25.
Рис.1.
Угольник
сталь
Рис.2.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
Карточки-задания по черчению 8 класс. №26.
Рис.2.
Крышка
сталь
Рис.1.
По наглядному изображению детали выполните чертёж в трёх проекциях. На чертеже нанесите размеры. Рис.1.
По двум данным видам постройте третий вид детали. На чертеже нанесите размеры. Рис.2.
