Хрупкие деформации

МОУ СОШ №4 г.Корсакова

10 класс

Механические свойства твердых тел

учитель физики

Сенин В.Г .

Знание только тогда знание, когда оно приобретено усилиями своей мысли, а не памятью.

Л.Н.Толстой

• 1) усвоить понятия деформации, пластичности и хрупкости, механического напряжения, модуля Юнга; закон Гука; познакомиться с различными видами деформации;
• 2) научиться решать простейшие задачи на закон Гука, определять вид деформации;
• 3) убедиться в том, что в природе выполняется закон соответствия формы и содержания на примере деформаций твердых тел.

Цели урока:

• 1) Повторение основных понятий о кристаллах и аморфных телах ;

• 2) Актуализация знаний;

• 3) Типы деформаций;

План урока:

• 4) Виды деформаций;

• 5) Механическое напряжение;

• 6) Закон Гука;

• 7) Разминка;

• 8) Закрепление;

• 9) Итог;

Физический тест

Тест

Запиши номер правильного ответа в таблицу

Какой фазовый переход изображен на рисунке ?

1.Плавление.

2.Кристаллизация.

3.Конденсация.

4.Парообразование.

Вопрос

№ 1

вызов таблицы

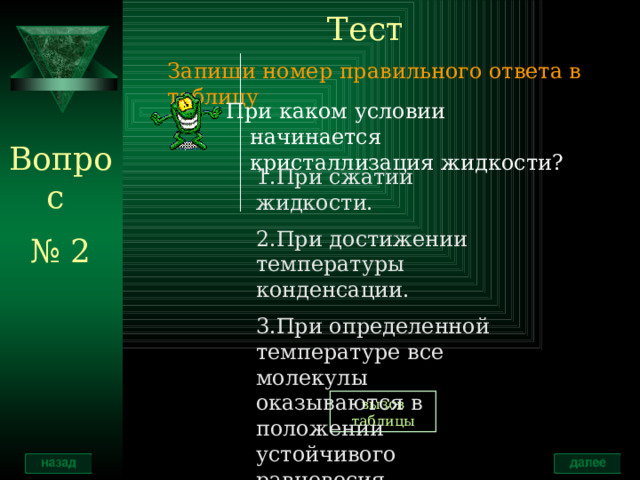

Тест

Запиши номер правильного ответа в таблицу

При каком условии начинается кристаллизация жидкости?

Вопрос

№ 2

1.При сжатии жидкости.

2.При достижении температуры конденсации.

3.При определенной температуре все молекулы оказываются в положении устойчивого равновесия.

вызов таблицы

Тест

Запиши номер правильного ответа в таблицу

Кубик, вырезанный из монокристалла, нагреваясь, может превратиться в параллелепипед. Почему это возможно?

Вопрос

№ 3

1.Вследствие анизотропии.

2.Вследствие расширения.

3.Вследствие текучести.

4.Вследствие упругости.

вызов таблицы

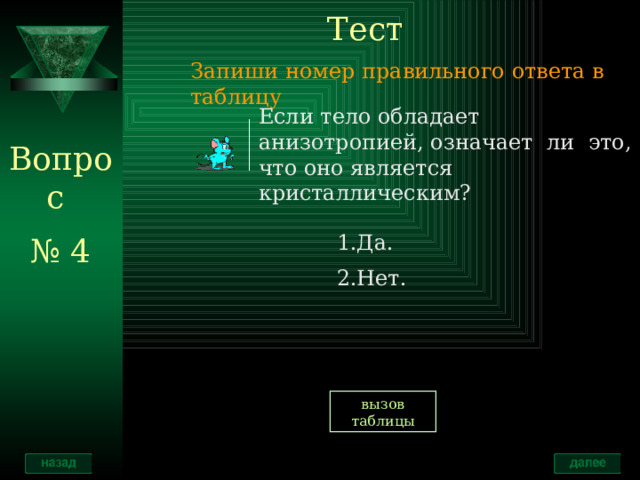

Тест

Запиши номер правильного ответа в таблицу

Если тело обладает анизотропией, означает ли это, что оно является кристаллическим?

Вопрос

№ 4

1.Да.

2.Нет.

вызов таблицы

Тест

Запиши номер правильного ответа в таблицу

На каком рисунке изображена гранецентрированная кубическая решетка?

Вопрос

№ 5

вызов таблицы

Вот так вопросик…

• В технике конструкции машин и механизмов подвергаются действию различных сил, вследствие чего они на некоторое время изменяют свои формы.

А что происходит при этом с решеткой кристалла?

Механические свойства твердых тел обусловлены их молекулярной структурой. Внешнее механическое воздействие на тело может приводить к изменению его формы и объема, т. е. к деформации.

Деформация — изменение формы и размера твердого тела под действием внешних сил.

Типы деформаций

Пластичные

Хрупкие

Упругие

Вопросы для размышления

Упругие деформации

Многие из окружающих нас тел могут деформироваться, то есть изменять свою форму под внешним воздействием. Это изменение называется упругим, если тело полностью восстанавливает свою форму после прекращения внешнего воздействия.

При упругих деформациях справедлив закон Гука: величина деформации пропорциональна вызывающей ее силе, Fупр = –kx. Коэффициент k называется жесткостью.

Примеры упругих деформаций

Δ l

Способностью к упругой деформации обладает, например, спиральная пружина. Мерой деформации пружины может служить ее удлинение, то есть разность длин пружины, возникающая в результате внешнего воздействия.

Упруго деформируются резина, сталь, человеческое тело, кости и сухожилия.

Биологическая ткань допускает восьмикратную упругую деформацию.

Пластичные деформации

Пластичная деформация — деформация, сохраняющаяся после прекращения действия внешней силы.

Пластичны свинец, алюминий, воск, пластилин, замазка, жевательная резинка.

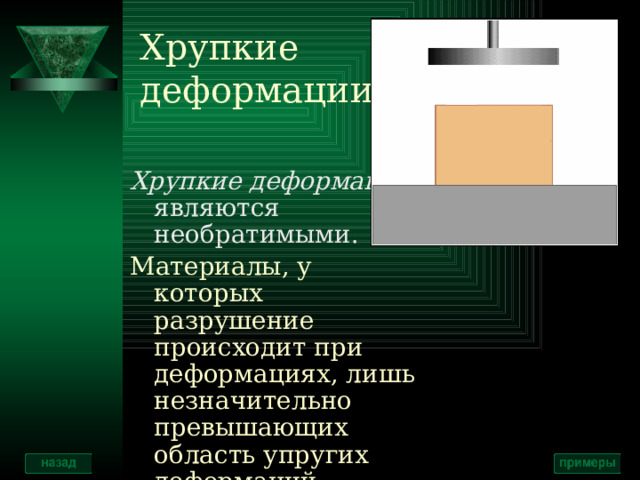

Хрупкие деформации

Хрупкие деформации являются необратимыми.

Материалы, у которых разрушение происходит при деформациях, лишь незначительно превышающих область упругих деформаций, называются хрупкими

стекло

чугун

Примеры хрупких тел

фарфор

алмаз

Вопросы для размышления

• Что называют деформацией?
• Какие деформации называют упругими?
• Приведите примеры упругих деформаций.
• Какие деформации называют пластическими?
• Приведите примеры пластических деформаций.
• Приведите примеры хрупких тел.

Виды деформаций

Растяжение (сжатие)

сдвиг

кручение

изгиб

Результат исследования

Так что же происходит с кристаллической решеткой при деформациях ?

• Оценим результаты небольшого опыта - демонстрации

Растяжение (сжатие)

Деформацию растяжения (сжатия) характеризуют абсолютным удлинением

и относительным удлинением

растяжение сжатие детали балки

Изгиб

Эта деформация приводит к неоднородному сжатию или растяжению

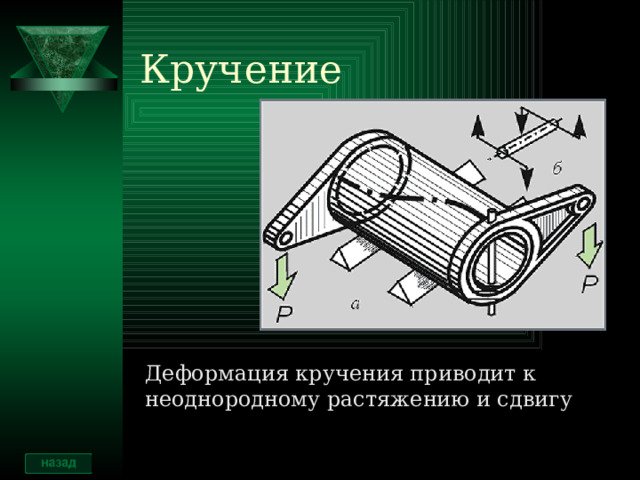

Кручение

Деформация кручения приводит к неоднородному растяжению и сдвигу

Сдвиг

Деформацию, при которой происходит смещение слоев тела относительно друг друга, называют деформацией сдвига

Механическое напряжение

Упругая деформация (растяжение) стержня, длина которого 1 0 , а площадь поперечного сечения S, под действием внешней силы F .

Для характеристики упругих свойств тела вводится механическое напряжение.

Механическое напряжение — физическая величина, равная отношению силы упругости к площади поперечного сечения тела:

Напряжение измеряется в паскалях (Па).

Закон Гука

Сравнивая и можно

заметить, что закон Гука преобразуется в

выражение , где коэффициент пропорцио-

нальности называют модулем упругости (или модулем Юнга) Е. Модуль Е характеризует вещество, из которого сделан стержень. Модуль Юнга измеряется в паскалях (Па).

Эта зависимость получила название закона Гука

При упругой деформации тела механическое напряжение прямо пропорционально относительному удлинению тела:

Разминка

• Какого вида деформации испытывают:

а)ножки скамейки; б)сиденье скамейки; в)натянутая струна гитары; г)винт мясорубки;

2. К закрепленной одним концом проволоке диаметром 2мм подвешен груз массой 10кг. Найти механическое напряжение в проволоке.

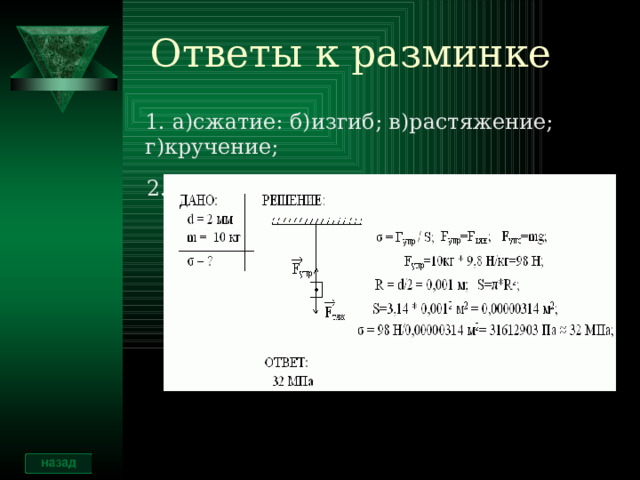

Ответы к разминке

1. а)сжатие: б)изгиб; в)растяжение; г)кручение;

2.

Закрепление

Решите самостоятельно следующие задачи:

Сборник задач А.П.Рымкевича

№№ 601, 602, 606

Создание синквейна

• 1 строка -1слово(существительное)-тема;
• 2 строка – 2 слова(прилагательные);
• 3 строка – 3 слова(глаголы);
• 4 строка – 1 слово(существительное)- ваше отношение к тому, о чем писали;

Спасибо за работу !

Авторы проекта:

Учитель физики – Сенин В.Г.

Ученики 10 класса : Жданович Денис,

Бянкин Александр,

Грибов Данил,

Шадрин Николай.

2006г.
