«КИМ по профессии "Монтажник санитарно-технических систем и оборудования"»
Приложение ___.
к программе «монтажник санитарно-технических систем и оборудования»
ФЕДЕРАЛЬНАЯ СЛУЖБА ИСПОЛНЕНИЯ НАКАЗАНИЙ
федеральное казенное профессиональное
образовательное учреждение № 67
Федеральной службы исполнения наказаний
«Утверждено»
на заседании методической комиссии
«___»__________20__ г., протокол №___
Председатель методической комиссии
____________________ Горностаев Ю.С.
Утверждаю:
Директор
ФКП Образовательное учреждение№67
_________________/А.Н.Черных
«____»__________2019г.
КОНТРОЛЬНО
ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ
ПО УЧЕБНОЙ ДИСЦИПЛИНЕ
МДК.01.01. «Технология санитарно-технических работ»
2019 г.
Общие положения
Комплект контрольно-измерительных материалов (далее - КИМ) по дисциплине МДК.01.01. «Технология санитарно-технических работ» предназначен для контроля и оценки образовательных достижений обучающихся, освоивших программу учебной дисциплины «Технология санитарно-технических работ».
КИМ включают контрольные материалы для проведения текущего контроля и промежуточной аттестации в форме дифференцированного зачета.
КИМ разработаны на основании положений:
основной профессиональной образовательной программы по профессии 14621 Монтажник санитарно-технических систем и оборудования.
Автор: Горностаев Юрий Семенович мастер производственного обучения
| Код | Наименование результата обучения |
|
ОК 1 |
Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес |
| ОК 2 | Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем |
| ОК 3 | Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы |
| ОК 4 | Осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач |
| ОК 5 | Использовать информационно-коммуникационные технологии в профессиональной деятельности |
| ОК 6 | Работать в команде, эффективно общаться с коллегами, руководством, клиентами. |
| ПК 1.1. | Выполнять подготовительные работы к монтажу санитарно- технических систем и оборудования |
| ПК 1.2. | Выполнять укрупнительную сборку монтажных узлов и блоков |
| ПК 1.3. | Выполнять монтаж систем отопления, трубопроводов, котельных, водоснабжения, водоотведения (канализации), газоснабжения, наружных трубопроводов |
| ПК 1.4. | Участвовать в испытаниях смонтированного оборудования |
| ПК 1.5. | Участвовать в эксплуатации и ремонте санитарно-технических систем и оборудования |
В результате освоения учебной дисциплины обучающийся должен знать:
связь внутренних инженерных систем со строительными конструкциями зданий как в заготовительной и монтажной, так и в эксплуатационных фазах производства,
знать условия механизации работ,
понимать технологию домостроительных предприятий,
знать основы строительного и слесарного дела,
знать современные технологии и организацию монтажа санитарно-технических систем и оборудования.
КОМПЛЕКТ ТЕСТОВЫХ ЗАДАНИЙ
по дисциплине МДК.01.01.« Технология санитарно-технических работ»
Перечислите операции и опишите последовательность их выполнения при сборке и монтаже труб.
Установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ НАИМЕНОВАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СХЕМЫ
а) котел
б) воздухосборник
в) водонапорный бак
г) расширительный бак д) радиатор
Ответ: 1 , 2 , 3 .
Перечислите операции и опишите последовательность их выполнения при сборке и монтаже унитазов с низко располагаемыми бачками.
Установите соответствие
СХЕМА ВОДОСНАБЖЕНИЯ НАЗВАНИЕ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ
А) очистные сооружения Б) водозаборные сооружения В) насосная станция I подъема Г) водозаборные скважины
Д) насосная станция II подъема
Е) резервуар чистой воды
Ж) наружная сеть города
З) водоводы И) водонапорная башня К) водонапорный бак
Ответ: 1 ,2 ,3 ,4 ,5 ,6 ,7 ,8 .
1) Установите соответствие
СХЕМА ВОДОСНАБЖЕНИЯ С ЗАБОРОМ НАЗВАНИЕ ОТДЕЛЬНЫХ ВОДЫ ИЗ ПОДЗЕМНОГО ИСТОЧНИКА ЭЛЕМЕНТОВ:
ж) водонапорная башня з) насосная станция
а) сборный резервуар
б) водозаборное сооружение в) водоводы
г) водозаборные скважины д) наружная сеть города
е) очистные сооружения
Ответ: 1 ,2 ,3 ,4 ,5 ,6 .
Перечислите операции и опишите последовательность их выполнения при монтаже приборов отопления.
Установите соответствие
СХЕМА УСТРОЙСТВА ВНУТРЕННЕГО ОСНОВНЫЕ ЭЛЕМЕНТЫ ВОДОПРОВОДА СХЕМЫ
а) водомерный узел; б) ввод;
г) водонапорный бак;
д) водоразборная арматура;
е) магистральный водопровод; ж) насосная установка;
з) трубопроводная арматура; и) распределительная сеть
Ответ: 1 ;2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8
Перечислите операции и опишите последовательность их выполнения при сборке и монтаже унитазов с высоко располагаемыми бачками.
Каковы особенности конструкции задвижки, вентиля и пробковых кранов?

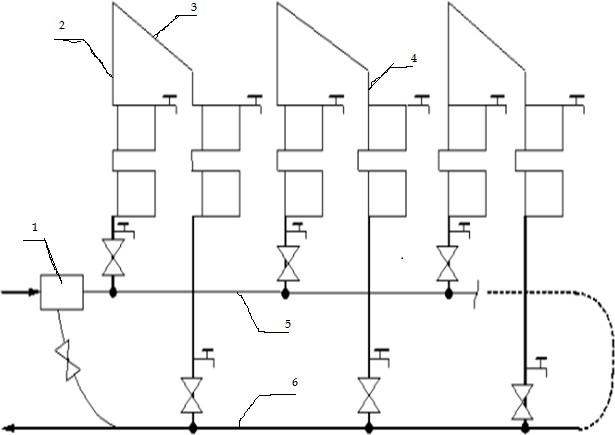

Установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ СХЕМЫ
а) насос; б) котел;
в) воздухосборник; г) подающий стояк;
д) отопительный прибор; е) обратный стояк;
ж) подающая магистраль; з) расширительный бак; и) воздушная линия;
к) обратная магистраль
Ответ: 1 ;2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 ; 9
Какова последовательность монтажа однотрубной системы отопления?
Установите соответствие
Схема прокладки ввода через фундамент Основные элементы схемы
а) мягкая глина;
б) просмоленная прядь; в) цементный раствор; г) труба ввода;
д) стальная гильза
Ответ: 1 ; 2 ; 3 ; 4 ;5 .
Задание № 7
Составьте последовательность действий при установке радиатора отопления.
Определите составные части и установите соответствие
Схема ИТП Основные элементы схемы
а) задвижка; б) грязевик в) элеватор; г) водомер;
д) термометр;
е) регулятор расхода
Ответ: 1,5 ; 2,7 ; 3 ; 4 ;6 ;
Покажите порядок выполнения работ при монтаже подводки к радиатору отопления.

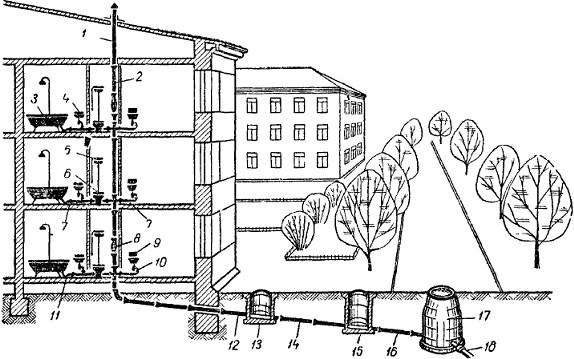

Схема какой системы изображена на рисунке? Установите соответствие.
ОСНОВНЫЕ ЭЛЕМЕНТЫ
а) канализационная сеть, б) гидрозатворы,
в) приемники сточных вод; г) вытяжная часть стояка; д) подводки;
е) устройства для прочистки; ж) стояк;
з) выпуск;
и) лежак;
к) колодец
Ответ: 1 ;2 ;3 ;4 ;5 ;6 ;7 ;8 ; 9 ;10 .
Задание № 9
Перечислите операции и опишите последовательность их выполнения при ремонте стальных трубопроводов.
Какой узел изображен на рисунке. Опишите его назначение. Установите соответствие
ОСНОВНЫЕ ЭЛЕМенты
а) сопло; б) корпус;
в) смеситель; г) диффузор
Как классифицируются системы отопления?
Установите соответствие
СХЕМА МЕСТНОГО ВОДОПРОВОДА ОСНОВНЫЕ ЭЛЕМЕНТЫ ГОРЯЧЕЙ ВОДЫ
а) колодец;
б) водоразборная арматура; в) водонагреватель;
г) водопроводная сеть холодной воды; д) трубопровод горячей воды.
Ответ: 1 ;2 ;3 ; 4 ; 5 .
Задание № 11
Каково устройство водяных систем отопления?
Установите соответствие и раскройте назначение элементов.
СХЕМА УСТРОЙСТВА ВНУТРЕННЕГО ОСНОВНЫЕ ЭЛЕМЕНТЫ ВОДОПРОВОДА
а) водомерный узел; б) ввод;
г) водонапорный бак;
д) водоразборная арматура;
е) магистральный водопровод;
ж) насосная установка;
з) трубопроводная арматура;
и) распределительная сеть
Ответ: 1 ;2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8
Опишите технологию выполнения операций по ремонту канализационных труб.
Назовите назначение элементов системы и установите соответствие
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ СХЕМЫ
а) насос; б) котел;
в) воздухосборник; г) главный стояк;
д) подающий стояк;
е) обратная магистраль;
ж) расширительный бак;
з) трубопровод расширительного бака и) обратный стояк
Ответ: 1 ;2 ; 3 ; 4 ; 5 ; 6 ; 7 ;8
Опишите технологию выполнения ремонта водозаборных кранов и запорных вентилей.
Установите соответствие. Каково назначение элементов схемы.
НАЗВАНИЕ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ
А) очистные сооружения
Б) водозаборные сооружения
В) насосная станция I подъема Г) водозаборные скважины
Д) насосная станция II подъема
Е) резервуар чистой воды Ж) наружная сеть города З) водоводы
И) водонапорная башня
К) водонапорный бак
Ответ: 1 ,2 ,3 ,4 ,5 ,6 ,7 ,8 .
Задание № 14
Схема какой системы изображена на рисунке? Установите соответствие элементов системы.
СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ ОСНОВНЫЕ ЭЛЕМЕНТЫ СХЕМЫ
а) насос; б) котел;
в) воздухосборник; г) главный стояк;
д) отопительный прибор; е) вентиль;
ж) подающая магистраль; з) расширительный бак;
и) обратная магистраль
Ответ: 1 ;2 ; 3 ; 4 ; 5 ; 6 ; 7 ; 8 .
Тестовые задания МДК01.01
Вариант №1
число………………………………№группы………………ФИО………………………………………………
……
Часть А
Задание1 : Каждый вопрос содержит 1 правильный вариант ответа, который оценивается в 1 балл. Ответьте на вопросы.
| № | Задание | Ответ | Балл |
| 1. | К запорной арматуре относятся: | Б | 1 |
|
| А. Вентили, шаровые краны, пробковые краны, обратные клапаны Б. Вентили, пробковые краны, шаровые краны, задвижки В. Шаровые краны, задвижки, манометры, термометры Г. Датчики уровня, обратные клапаны, пробковые краны, термометры |
|
|
| 2. | К водоразборной арматуре относятся: А. Шаровый кран; Б. Пробковый кран; В. Обратный клапан; Г. Смеситель. | Г | 1 |
| 3. | К какой арматуре относится задвижка: А. Смесительной; Б. Водоразборной; В. Запорной; Г. Предохранительной | В | 1 |
| 4. | К какой арматуре относится обратный клапан: А. Смесительной; Б. Водоразборной; В. Запорной; Г. Предохранительной | Г | 1 |
| 5. | Какой вид арматуры обеспечит движение в одном направлении? А. Обратный клапан Б. Вентиль В. Шаровый кран Г. Пробковый кран | А | 1 |
| 6. | Какой вид соединения у вентиля? А.Раструбное Б. Фланцевое В. Резьбовое Г. Клеевое | В | 1 |
| 7. | Какой вид соединения у задвижки? А.Раструбное Б. Фланцевое В. Резьбовое | Б | 1 |
|
| Г. Клеевое |
|
|
| 8. | Вентили выпускаются диаметром: А.До 50 мм Б.До 55мм В.До 150мм Г.Свыше 150мм | А | 1 |
| 9. | Вентиль перекрывает поток транспортируемой среды: А. Перпендикулярно потоку Б. Под углом 450 В. Под любым углом Г. Параллельно потоку | Г | 1 |
| 10. | Герметичность горловины корпуса вентиля обеспечивает: А. Каболка Б. Сальник В. Льняная прядь Г. Лента ФУМ | Б | 1 |
| ∑ = 10 | |||
Часть Б
Задание 1Каждый правильный ответ оценивается в 1 балл
| № | Определить вид трубопроводной арматуры | Назвать элементы | Балл |
|
|
|
|
|
|
| 1- Корпус |
| |
| 2- Клин |
| ||
| 3- Шпиндель |
| ||
| 4- Крышка корпуса |
| ||
| 5- Сальник |
| ||
| 6- Маховик |
| ||
| ∑= |
|
Задание 2. Каждый правильный ответ оценивается в 1 балл
| № | 1.Определить вид системы | 2.Назвать элементы | Балл |
|
| Ответ: Внутридомовая система канализации |
|
|
|
| 1- Вытяжная часть стояка |
| |
| 2- Стояк |
| ||
|
|
| ||
| 3.4,9- Санитарно- технические приборы |
| ||
| 7- Отводные трубы |
| ||
| 8-Ревизка |
| ||
| 10- Гидрозатвор |
| ||
| ∑баллов за задание | 7 |
Задание 3.Определить последовательность замены прокладки фланцевого соединения. Выполнение задания оценивается в 3балла.
| № | Операция | ||
| 1 | Разъединить фланцы | ||
| 2 | Вставить оправки в отверстия фланцев таким образом, чтобы они отцентровали болтовые отверстия в обоих фланцах | ||
| 3 | Ослабить все гайки крепления, и разобрать крепление | ||
| 4 | Стянуть соединения болтами | ||
| 5 | Заменить прокладку | ||
| Ответ | 3- 1-5-2-4 | Балл 3 | |
| ∑баллов часть Б |
| ||
| ИТОГОВАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ | |||||
| Часть А |
| ∑ баллов | Оценка за экзамен | ||
| Часть Б |
| 31 |
| ||
| Часть С |
| ||||
| Количество баллов |
| Подпись преподавателя………………… | |||
Вариант №2 МДК01.01
число………………………………№группы………………ФИО……………………………………
………………
Часть АЗадание1 : Каждый вопрос содержит 1 правильный вариант ответа, который оценивается в 1 балл. Ответьте на вопросы.
| № | Задание | Ответ | Балл |
| 1. | К поверхностным источникам водоснабжения относятся: А. Болота, реки, озера Б. Родники, водохранилища, озера В. Артезианские скважины, реки, озера Г. Реки, озера, водохранилища | Г | 1 |
| 2. | К подземным источникам водоснабжения относятся: А. Болота, реки, озера Б. Родники, водохранилища, озера В. Артезианские скважины, родники Г. Реки, озера, водохранилища | В | 1 |
| 3. | Какой элемент системы водоснабжения обеспечивает подъем воды из источника? А. НС-1 Б. Водозабор В. ОСВ Г. РЧВ | А | 1 |
| 4. | Какой элемент системы обеспечивает качество воды? А. НС-1 Б. РЧВ В. ОСВ Г. Водозабор | В | 1 |
| 5. | Какой элемент системы водоснабжения соединяет наружные сети с внутридомовыми системами? А. Самотечная линия Б. Ввод В. Напорный водовод Г. Распределительные сети | Б | 1 |
| 6. | Какой элемент внутридомовой системы ХПВ обеспечивает контроль параметров ? А. Рамка ХПВ Б. Ввод В. Разводка Г. Водомерный узел | Г | 1 |
| 7. | Какой элемент внутридомовой системы ХПВ обеспечивает подачу воды по периметру здания? А. Рамка ХПВ Б. Ввод В. Разводка Г. Водомерный узел | А | 1 |
|
|
| ||
| 8. | Какой элемент системы ХПВ обеспечивает подачу воды к водоразборной арматуре? А. Рамка ХПВ Б. Ввод В. Разводка Г. Водомерный узел | В | 1 |
| 9. | К какой системе относится ревизка? А. К системе отопления Б. К системе ХПВ В. К системе канализации Г. К системе горячего водоснабжения | В | 1 |
| 10. | Задвижка перекрывает поток транспортируемой среды: А. Перпендикулярно потоку Б. Под углом 450 В. Под любым углом Г. Параллельно потоку | А | 1 |
| ∑=10 | |||
Часть Б
Задание 1Каждый правильный ответ оценивается в 1 балл
| № | Определить вид трубопроводной арматуры | Назвать элементы | Балл |
|
| Ответ: Параллельная задвижка |
|
|
|
| 1- Корпус |
| |
| 4- Диски |
| ||
| 8- Шпиндель |
| ||
| 9-Крышка корпуса |
| ||
| 13-Ходовая |
| ||
| гайка |
| ||
| 14- Маховик |
| ||
| ∑= |
|
Задание 2. Каждый правильный ответ оценивается в 1 балл
| № | 1.Определить вид системы | 2.Назвать элементы | Балл |
|
| Ответ: Система отопления с верхним розливом |
|
|
|
| 1- Тепловой узел |
| |
| 2- Главный стояк подачи |
| ||
| 3- Верхний розлив |
| ||
| 4- Стояк подачи |
| ||
| 5- Отопительный прибор |
| ||
| 6- Розлив обратки |
| ||
| ∑баллов за задание | 7 |
Задание 3.Определить последовательность демонтажа унитаза. Выполнение задания оценивается в 3балла.
| № | Операция | ||
| 1 | Демонтаж унитаза | ||
| 2 | Местное отключение стояка холодной воды. | ||
| 3 | Подготовка инструмента и рабочего места | ||
| 4 | Демонтаж смывного бачка. | ||
| 5 | Демонтаж вентиля на подводке холодной воды | ||
| Ответ | 3-2-5-4-1 | Балл 3 | |
| ∑баллов часть Б |
| ||
| ИТОГОВАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ | |||||
| Часть А |
| ∑ баллов | Оценка за экзамен | ||
| Часть Б |
| 31 |
| ||
| Часть С |
| ||||
| Количество баллов |
| Подпись преподавателя………………… | |||
Вариант №3 МДК01.01
число………………………………№группы………………ФИО……………………………………
………………
Часть АЗадание1 : Каждый вопрос содержит 1 правильный вариант ответа, который оценивается в 1 балл. Ответьте на вопросы.
| № | Задание | Ответ | Балл |
| 1. | Рабочим органом параллельной задвижки является: А. Маховик, сальник, шпиндель, параллельные диски Б. Маховик, ходовая гайка, шпиндель, параллельные диски В. Маховик, ходовая гайка, шпиндель, клин Г. Ходовая гайка, шпиндель,сальник, параллельные диски | Б | 1 |
| 2. | Запорным органом параллельной задвижки является: А. Клин Б. Запорный диск В. Полый шар Г. Параллельные диски | Г | 1 |
| 3. | Сальник у задвижки обеспечивает: А. Герметичность крышки корпуса Б. Прочность крышки корпуса В. Герметичность корпуса Г. Прочность корпуса | А | 1 |
| 4. | Запорный орган параллельной задвижки: А. Насажен на шпиндель Б. Вставлен на площадку В. Навешен на площадку шпинделя Г. Запрессован на шпиндель | В | 1 |
| 5. | По конструкции пробковые краны бывают: А. Параллельные и клиновые Б. Сальниковые и натяжные В. Навесные и натяжные Г. Натяжные и приставные | Б | 1 |
|
|
| ||
| 6. | Запорным органом пробкового крана является: А. Запорный диск Б. Полый шар В. Параллельные диски Г. Проходная пробка | Г | 1 |
| 7. | Запорный орган пробкового крана: А. Является одним целым со шпиделем ; Б. Навешен на площадку шпинделя В. Запрессован на площадку шпинделя Г. Насажен на площадку шпринделя | А | 1 |
| 8. | Пробковый кран перекрывает поток транспортируемой среды: А. Параллельно потока Б. Под углом под углом 450 В. Перпендикулярно потока Г. Под любым углом | В | 1 |
| 9. | Каким инструментом можно придать ход шпинделю пробкового крана? А. Отверткой Б. Трубным (газовым) ключом В. Плоскогубцами Г. Руками | Б | 1 |
| 10. | Какого элемента не существует в пробковом кране? А. Проточки на шпинделе Б. Проходной пробки В. Запорного диска Г. Шпинделя | В | 1 |
| ∑=10 | |||
Часть Б.
Задание 1Каждый правильный ответ оценивается в 1 балл
| № | Определить вид трубопроводной арматуры | Назвать элементы | Балл |
|
| Ответ: Вентиль |
|
|
|
| 1- Маховик |
| |
| 2- Крышка сальника |
| ||
| 3- Сальник |
| ||
| 4- Горловина |
| ||
| 5- Шпиндель |
| ||
| 7- Запорный диск |
| ||
| ∑= |
|
Задание 2.
| № | 1.Определить вид системы | 2.Назвать элементы | Балл |
|
| Ответ: Система отопления с нижним розливом |
|
|
|
| 1- Тепловой узел |
| |
| 2- Стояк подачи |
| ||
| 3- Перемычка |
| ||
| 4- Стояк обратки |
| ||
| 5- Розлив подачи |
| ||
| 6- Розлив обратки |
| ||
| ∑баллов за задание | 7 |
Задание 3.Определить последовательность демонтажа мойки. Выполнение задания оценивается в 3балла.
| № | Операция | ||
| 1 | Демонтаж сгонов на подводках горячей и холодной воды | ||
| 2 | Подготовка инструмента и рабочего места | ||
| 3 | Снятие чаши с подстолья | ||
| 4 | Местное отключение горячей и холодной воды к смесителю | ||
| 5 | Демонтаж гидрозатвора и смесителя | ||
| Ответ | 2-4-1-5-3 | Балл 3 | |
| ∑баллов часть Б |
| ||
| ИТОГОВАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ | |||||
| Часть А |
| ∑ баллов | Оценка за экзамен | ||
| Часть Б |
| 31 |
| ||
| Часть С |
|
|
| ||
| Количество баллов |
| Подпись преподавателя………………… | |||
Вариант №4 Экзамен по МДК01.01
число………………………………№группы………………ФИО……………………………………
………………
Часть АЗадание1 : Каждый вопрос содержит 1 правильный вариант ответа, который оценивается в 1 балл. Ответьте на вопросы.
| № | Задание | Ответ | Балл |
| 1. | Раструбное соединение заделывают: А. Каболкой Б. Сальником В. Льняной прядью Г. Лентой ФУМ | А | 1 |
| 2. | Определить вид соединения:
| Сгонное | 1 |
| 3. | Сгон комплектуется: А.Каболкой и цементом Б.Контргайкой и муфтой В.Фланцем и прокладкой Г. Сальником и лентой ФУМ | Б | 1 |
| 4. | Раструбное соединение бывает: А.С мягкой и твердой заделкой Б.С эластичной и твердой заделкой В.С эластичной и жесткой заделкой Г. С мягкой и жесткой заделкой | В | 1 |
| 5. | Прочность и герметичность резьбового соединения обеспечивает: А. Резьбой и лентой ФУМ Б. Резьбой и каболкой В. Сгоном и сальником Г. Фланцем и цементом | А | 1 |
| 6. | Прочность и герметичность фланцевого соединения обеспечивает:
А. Льняной прядью и цементом Б. Муфтой и контргайкой В. Фланцем и прокладкой Г. Фланцем и лентой ФУМ | В | 1 |
|
|
| ||
| 7. | Для устройства ответвлений стальных трубопроводов применяют: А) угольники, пробки; Б) футорки, контргайки; В) муфты переходные; Г) тройники, крестовины. | Г | 1 |
| 8. | Внешний и внутренний диаметр труб измеряют: А. угольником; Б. штангенциркулем; В. микрометром; Г. линейкой | Б | 1 |
| 9. | Запорным органом клиновой задвижки является А.Прокладка Б.Шпиндель В.Запорный диск Г.Клин | Г | 1 |
| 10. | Вентиль перекрывает поток транспортируемой среды: А. Перпендикулярно потоку Б. Под углом 450 В. Под любым углом Г. Параллельно потоку | Г | 1 |
| ∑= 10 | |||
Часть Б.
Задание 1Каждый правильный ответ оценивается в 1 балл
| № | Определить вид трубопроводной арматуры | Назвать элементы | Балл | |
|
| Ответ:Шаровый кран |
|
| |
|
| 1- Корпус |
| ||
| 2- Полый шар |
| |||
| 5- Прокладка |
| |||
| 6- Шпиндель |
| |||
| 7- Маховик | | 1 | ||
| 8- Болт(винт) | | 1 | ||
| ∑= | | 7 | ||
Задание 2.
| № | 1.Определить вид системы | 2.Назвать элементы | Балл |
|
| Ответ: Система ХПВ |
|
|
|
| 1- Ввод |
| |
| 2- Водомерный узел |
| ||
| 3- Рамка |
| ||
| 4- Стояк |
| ||
| 5- Водоразборная арматура |
| ||
| 6- Разводка |
| ||
| ∑баллов за задание | 7 |
Задание 3.Определить последовательность сборки раструбного соединения. Выполнение задания оценивается в 3балла.
| № | Операция | ||
| 1 | Вложить резиновое кольцо в канавку раструба | ||
| 2 | Наружную поверхность очистить от грязи в месте соединения | ||
| 3 | Ввести в раструб трубу вращением | ||
| 4 | Смазать конец трубы мылом или жиром | ||
| 5 | Конец трубы перед установкой в раструб обработать драчевым напильником (снять фаску под углом 45о на расстоянии 2-3 мм.от конца трубы) | ||
| Ответ | 5-2-1-4-3 | Балл 3 | |
| ∑баллов часть Б |
| ||
| ИТОГОВАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ | |||||
| Часть А |
| ∑ баллов | Оценка за экзамен | ||
| Часть Б |
| 31 |
| ||
| Часть С |
| ||||
| Количество баллов |
| Подпись преподавателя………………… | |||
Часть С.
Задание 1. Ответьте на вопрос. Выполнение задания оценивается в 2 балла. Какие работы выполняются при капитальном ремонте систем канализации?
Ответ: При капитальном ремонте выполняют замену санитарных приборов, смывных бачков, частичную перекладку трубопроводов на участках, наиболее подверженных засорам, промывку трубопроводов от отложений или механическую прочистку их с последующей промывкой.
∑баллов
2
Задание 2. Ответьте на вопрос. Выполнение задания оценивается в 1 балл. Какая причина утечек воды из водоразборных кранов?
Ответ: Утечка воды из водоразборных кранов происходит из-за изношенности уплотнительной прокладки под клапаном, плохой набивки сальников или, если сработались нижние нитки нарезки шпинделя крана.
∑баллов
1
Задание 3. Ответьте на вопрос. Выполнение задания оценивается в 1 балл. Что относится к основным неисправностям системы отопления?
Ответ: Основными неисправностями системы отопления являются понижение температуры в отапливаемых помещениях по сравнению с расчетными и нарушение герметичности элементов системы.
| ∑баллов |
|
| Всего часть С |
|
| Шкала оценки образовательных достижений Процент результативности (правильных ответов) | Оценка уровня подготовки | ||
| балл (отметка) | вербальный аналог | ||
| 90 ÷ 100 | 28-31 баллов | 5 | отлично |
| 76 ÷ 89 | 29-24 баллов | 4 | хорошо |
| 60 ÷ 75 | 23-18 баллов | 3 | удовлетворительно |
| менее 60 | менее 17баллов | 2 | неудовлетворительно |
Вебинар для учителей
Свидетельство об участии БЕСПЛАТНО!
