Классификация резцов

Классификация

резцов

1.По направлению подачи:

а) Левый

б) Правый

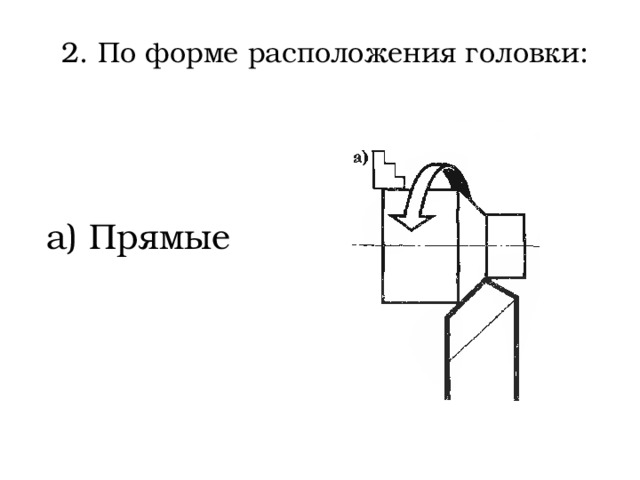

2. По форме расположения головки:

а) Прямые

б)Отогнутые

в) Оттянутые

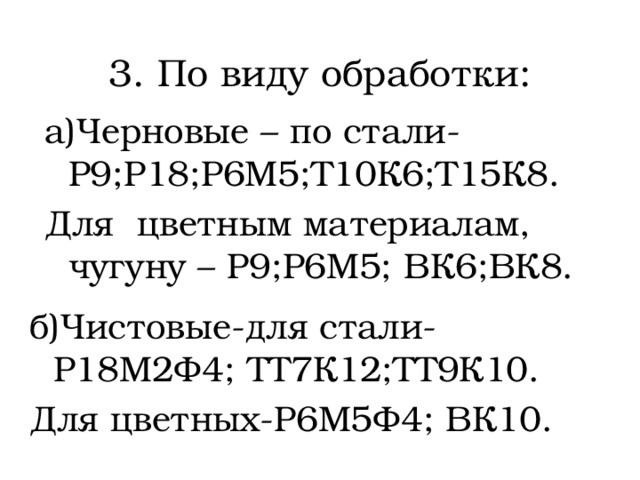

3. По виду обработки:

а)Черновые – по стали-Р9;Р18;Р6М5;Т10К6;Т15К8.

Для цветным материалам, чугуну – Р9;Р6М5; ВК6;ВК8.

б)Чистовые-для стали-Р18М2Ф4; ТТ7К12;ТТ9К10.

Для цветных-Р6М5Ф4; ВК10.

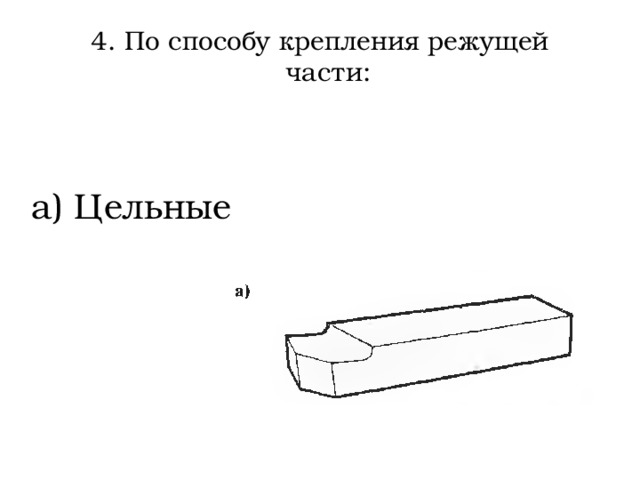

4. По способу крепления режущей части:

а) Цельные

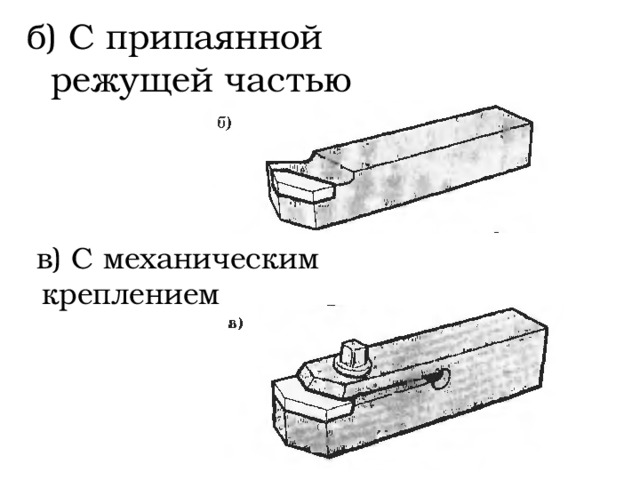

б) С припаянной режущей частью

в) С механическим креплением

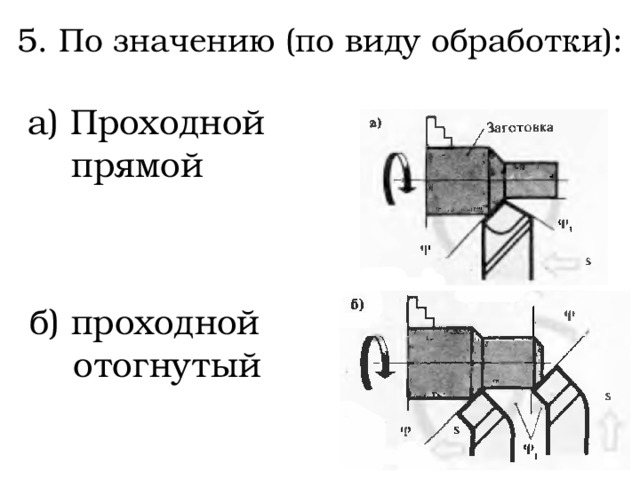

5. По значению (по виду обработки):

а) Проходной прямой

б) проходной отогнутый

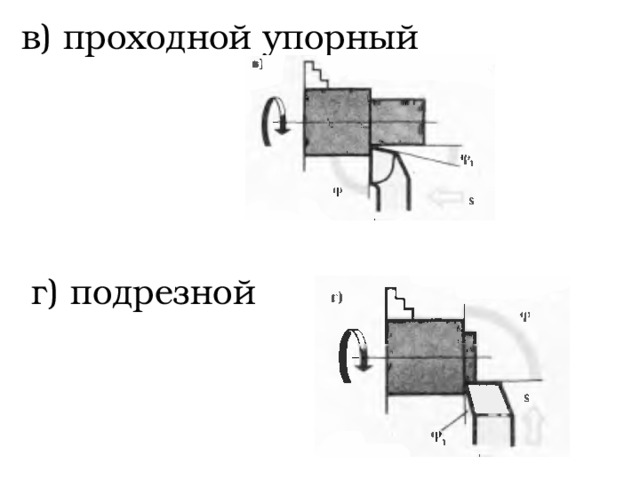

в) проходной упорный

г) подрезной

д) отрезной

е) прорезной

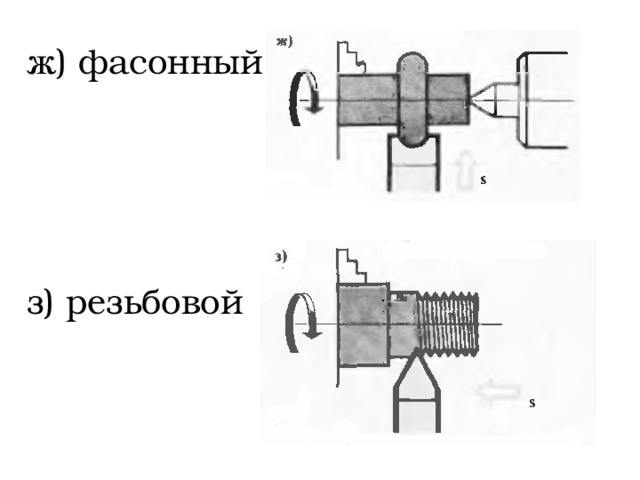

ж) фасонный

з) резьбовой

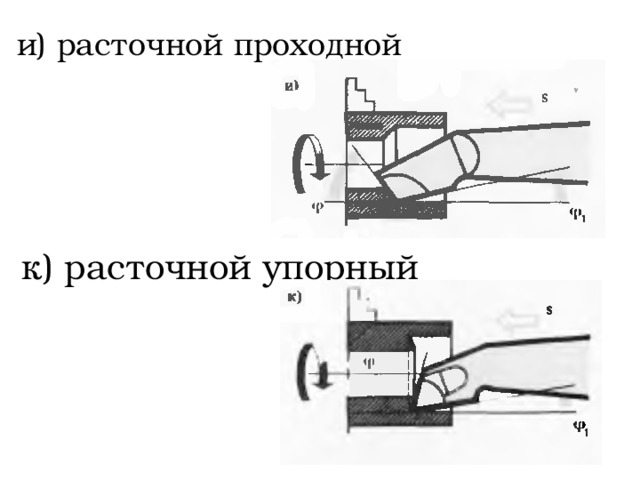

и) расточной проходной

к) расточной упорный

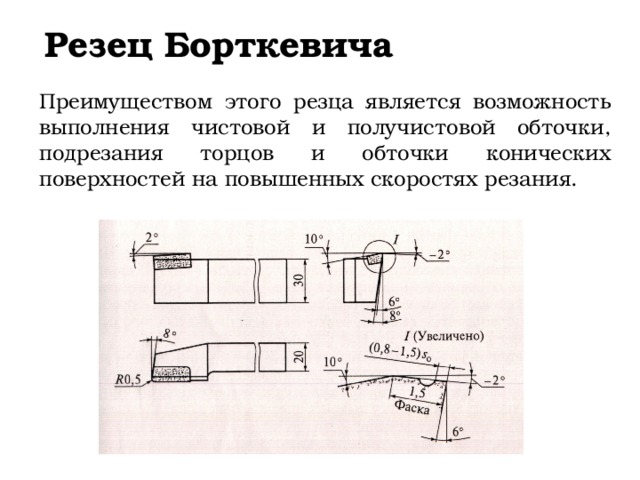

Резец Борткевича

Преимуществом этого резца является возможность выполнения чистовой и получистовой обточки, подрезания торцов и обточки конических поверхностей на повышенных скоростях резания.

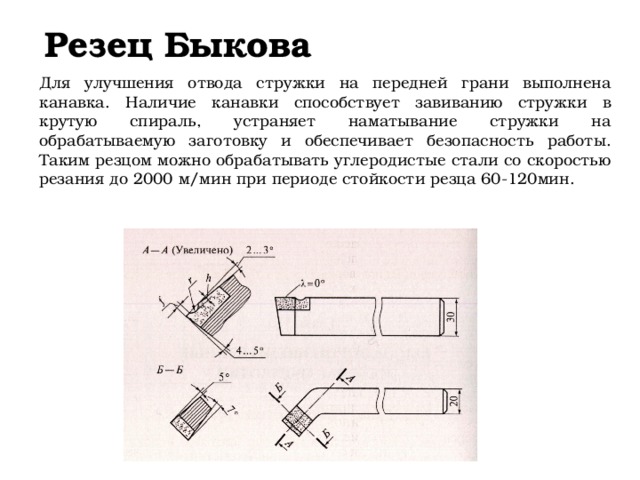

Резец Быкова

Для улучшения отвода стружки на передней грани выполнена канавка. Наличие канавки способствует завиванию стружки в крутую спираль, устраняет наматывание стружки на обрабатываемую заготовку и обеспечивает безопасность работы. Таким резцом можно обрабатывать углеродистые стали со скоростью резания до 2000 м/мин при периоде стойкости резца 60-120мин.

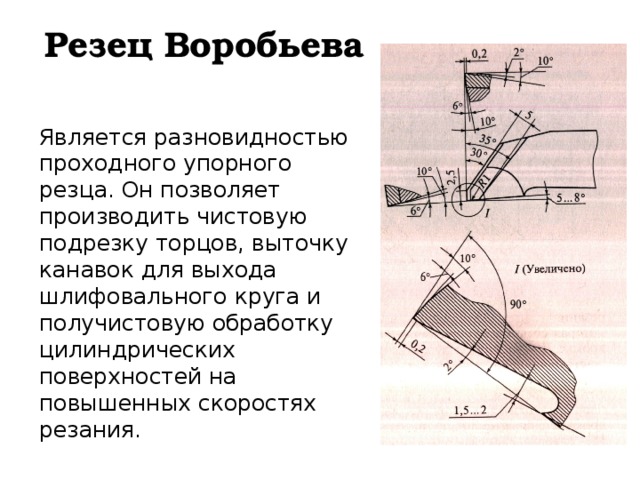

Резец Воробьева

Является разновидностью проходного упорного резца. Он позволяет производить чистовую подрезку торцов, выточку канавок для выхода шлифовального круга и получистовую обработку цилиндрических поверхностей на повышенных скоростях резания.

Резец Резникова

Универсальный резец, имеет три режущие кромки. Применяется как правый проходной, подрезной, расточной и фасонный резец для снятия левой наружной фаски. При повороте резцедержателя на некоторый угол переходной кромкой можно снимать фаску в отверстии. Скорость резания этим резцом превышает 500 м/мин.

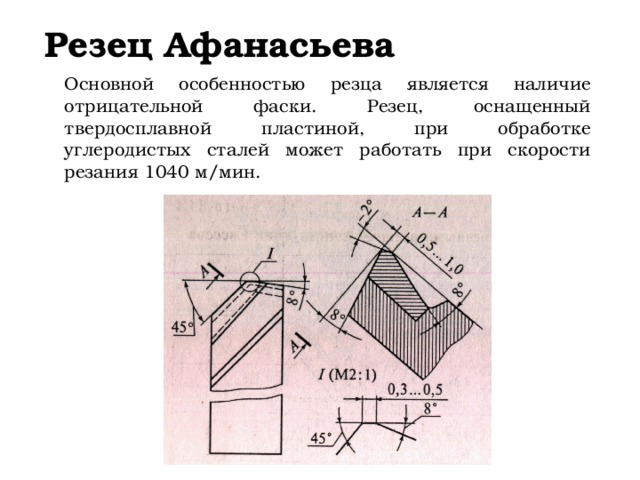

Резец Афанасьева

Основной особенностью резца является наличие отрицательной фаски. Резец, оснащенный твердосплавной пластиной, при обработке углеродистых сталей может работать при скорости резания 1040 м/мин.

Резец для точения переменной нагрузкой

Применяется при обработке заготовок с неравномерным припуском или прерывистой поверхностью резания. В момент врезания в заготовку удару подвергается режущая кромка, наиболее удаленная от вершины резца, что увеличивает его стойкость.

Резец Евсеева

Отрезной резец , имеющий ломаную режущую кромку с углами в плане 45 0 . Наиболее эффективен при обработке труднообтачиваемых сталей на станках средней мощности. Рекомендуется применять при отрезании заготовок диаметром до 70 мм.
