"Классификация систем кондиционирования воздуха. Устройство кондиционеров"

ОГАПОУ « Белгородский индустриальный колледж» МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения

Тема занятия:

Классификация систем кондиционирования воздуха. Устройство кондиционеров

Преподаватель ОГАПОУ БИК Кобченко А.В.

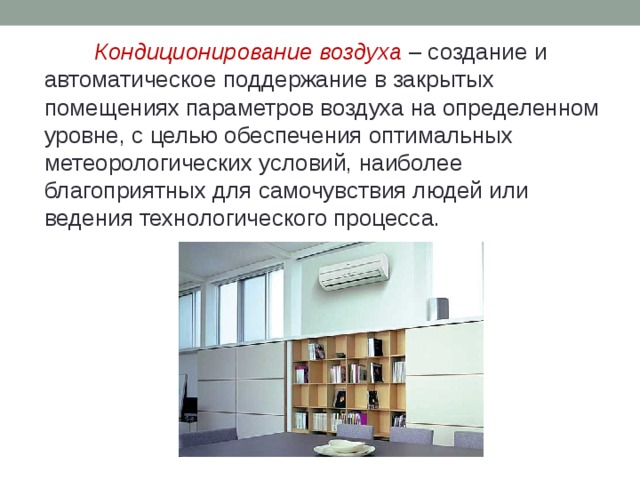

Кондиционирование воздуха – создание и автоматическое поддержание в закрытых помещениях параметров воздуха на определенном уровне, с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей или ведения технологического процесса.

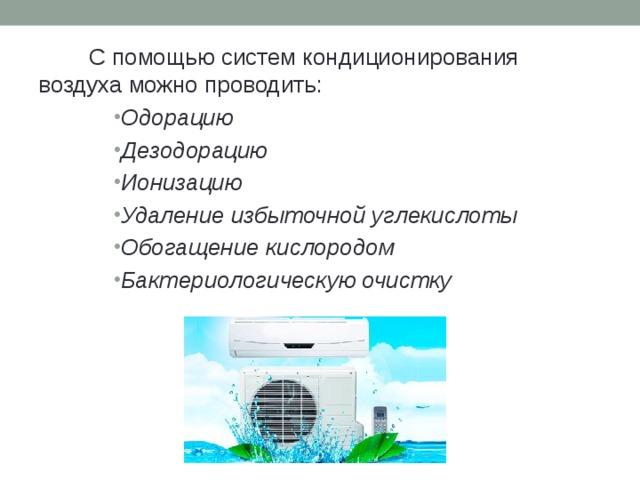

С помощью систем кондиционирования воздуха можно проводить:

• Одорацию
• Дезодорацию
• Ионизацию
• Удаление избыточной углекислоты
• Обогащение кислородом
• Бактериологическую очистку

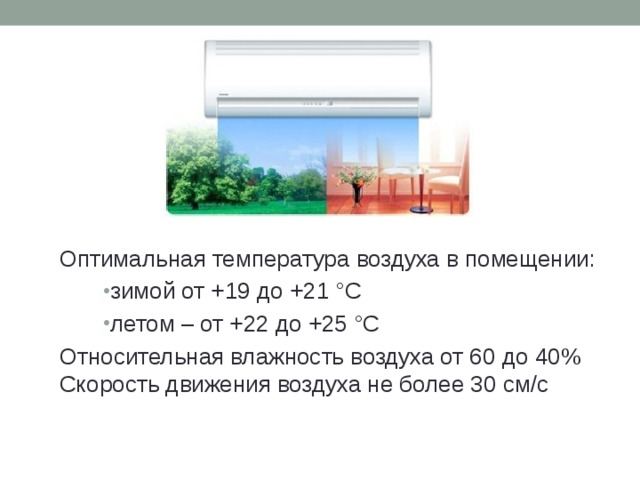

Оптимальная температура воздуха в помещении:

• зимой от +19 до +21 °С
• летом – от +22 до +25 °С

Относительная влажность воздуха от 60 до 40% Скорость движения воздуха не более 30 см/с

Системы кондиционирования воздуха (СКВ)  -комплекс устройств, предназначенных для создания и автоматического поддержания в обслуживаемых помещениях заданных величин параметров воздушной среды.

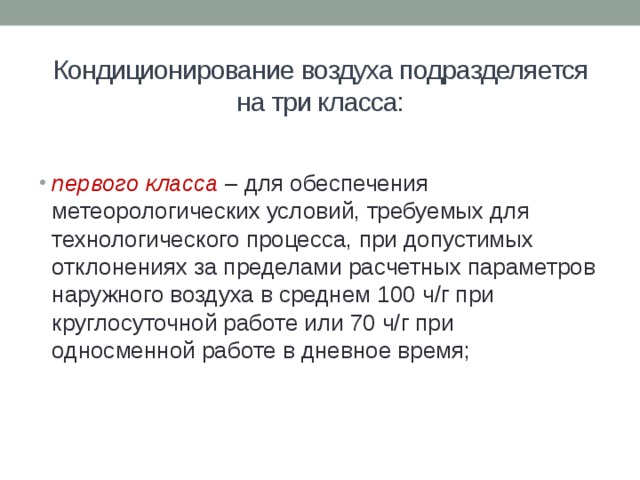

Кондиционирование воздуха подразделяется на три класса:

• первого класса – для обеспечения метеорологических условий, требуемых для технологического процесса, при допустимых отклонениях за пределами расчетных параметров наружного воздуха в среднем 100 ч/г при круглосуточной работе или 70 ч/г при односменной работе в дневное время;

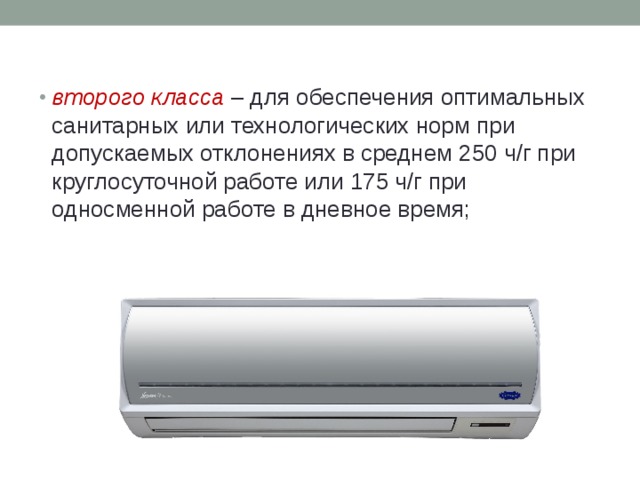

• второго класса – для обеспечения оптимальных санитарных или технологических норм при допускаемых отклонениях в среднем 250 ч/г при круглосуточной работе или 175 ч/г при односменной работе в дневное время;

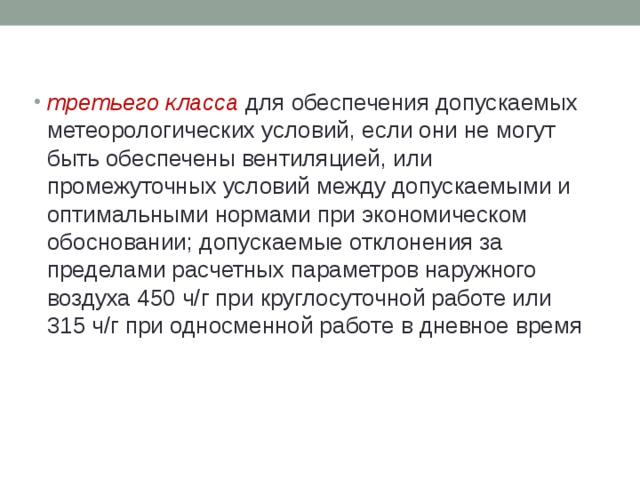

• третьего класса для обеспечения допускаемых метеорологических условий, если они не могут быть обеспечены вентиляцией, или промежуточных условий между допускаемыми и оптимальными нормами при экономическом обосновании; допускаемые отклонения за пределами расчетных параметров наружного воздуха 450 ч/г при круглосуточной работе или 315 ч/г при односменной работе в дневное время

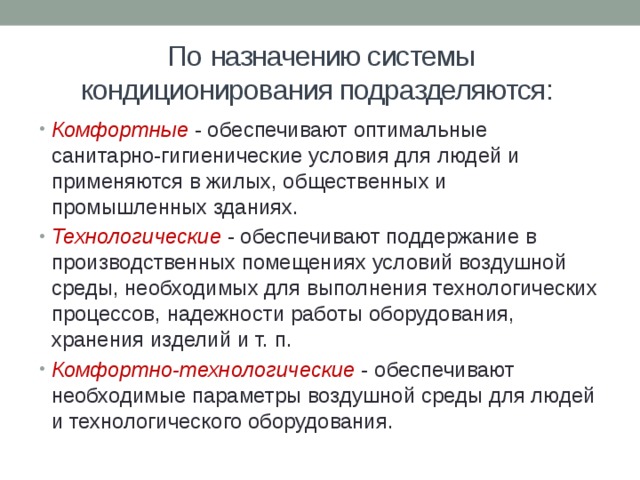

По назначению системы кондиционирования подразделяются:

• Комфортные - обеспечивают оптимальные санитарно-гигиенические условия для людей и применяются в жилых, общественных и промышленных зданиях.
• Технологические - обеспечивают поддержание в производственных помещениях условий воздушной среды, необходимых для выполнения технологических процессов, надежности работы оборудования, хранения изделий и т. п.
• Комфортно-технологические - обеспечивают необходимые параметры воздушной среды для людей и технологического оборудования.

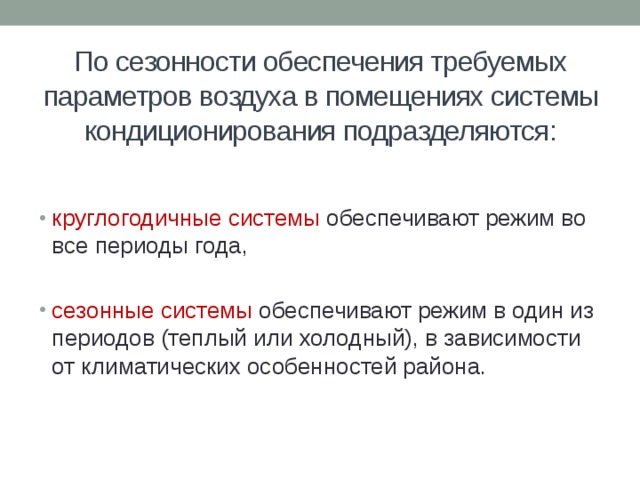

По сезонности обеспечения требуемых параметров воздуха в помещениях системы кондиционирования подразделяются:

• круглогодичные системы обеспечивают режим во все периоды года,

• сезонные системы обеспечивают режим в один из периодов (теплый или холодный), в зависимости от климатических особенностей района.

По месту обработки воздуха системы кондиционирования могут быть

• Центральными - воздух обрабатывается в кондиционерах, размещаемых в отдельных помещениях, и по системе воздуховодов подается в обслуживаемые данной системой помещения.

• Местными — кондиционер располагается в обслуживаемом им помещении.

По принципу централизации систем тепло- и холодноснабжения системы кондиционирования воздуха подразделяются

• Автономные — каждый кондиционер имеет свою систему тепло- и холодоснабжения;

• Неавтономные — тепло и холод приготовляются централизованно и по трубопроводам подводятся к кондиционерам.

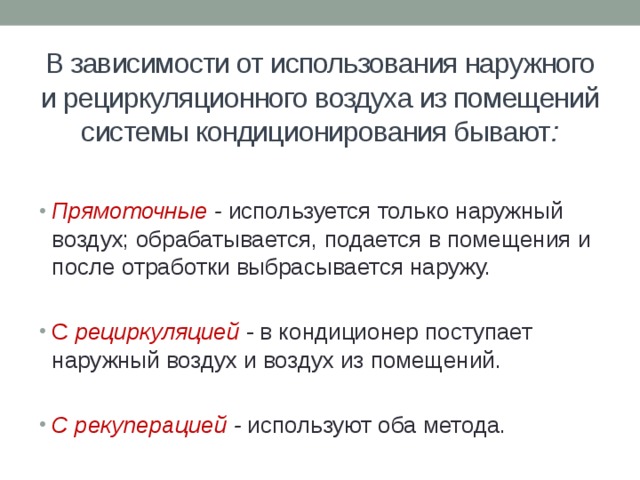

В зависимости от использования наружного и рециркуляционного воздуха из помещений системы кондиционирования бывают :

• Прямоточные - используется только наружный воздух; обрабатывается, подается в помещения и после отработки выбрасывается наружу.

• С рециркуляцией - в кондиционер поступает наружный воздух и воздух из помещений.

• С рекуперацией - используют оба метода.

Моноблочные — системы, состоящие из одного блока, в котором совмещены все функции. Они очень просты в эксплуатации, легко поддаются ремонту и служат длительное время.

Такие кондиционеры неприхотливы, но имеют высокую стоимость.

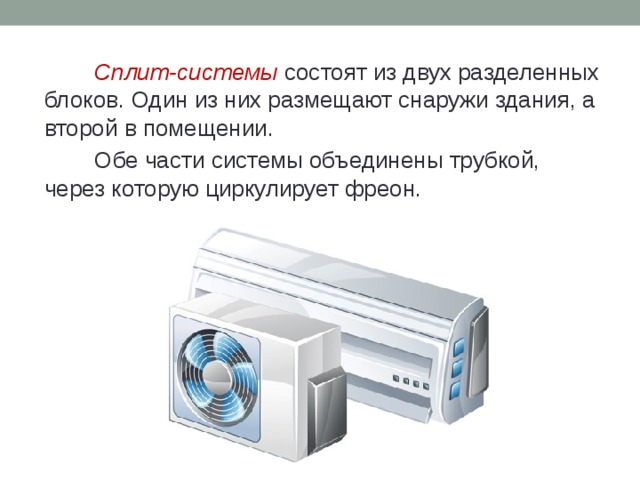

Сплит-системы состоят из двух разделенных блоков. Один из них размещают снаружи здания, а второй в помещении.

Обе части системы объединены трубкой, через которую циркулирует фреон.

Мульти-сплит-системы отличаются тем, что внутренних блоков у них несколько, а внешний один. Такие кондиционеры тоже могут быть напольными, настенными или потолочными.

Устройство кондиционеров

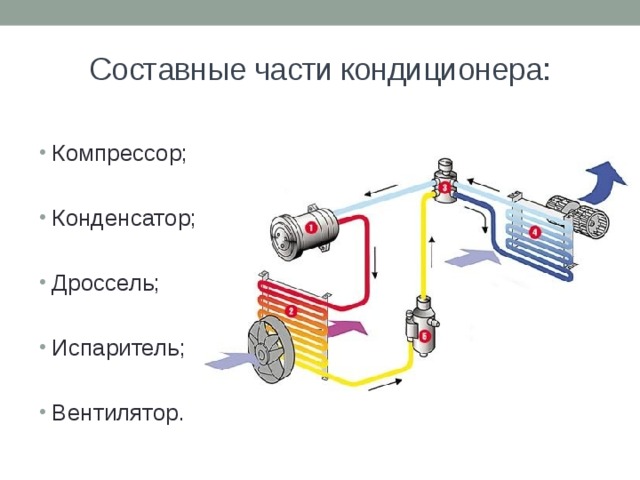

Составные части кондиционера:

• Компрессор;

• Конденсатор;

• Дроссель;

• Испаритель;

• Вентилятор.

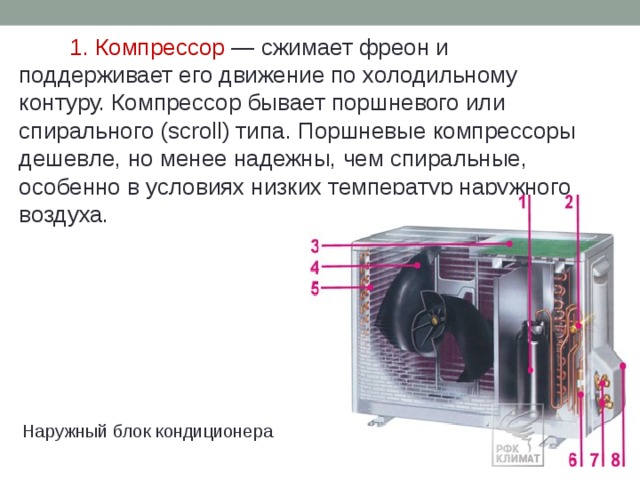

1. Компрессор  — сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.

Наружный блок кондиционера

2. Четырехходовой клапан  — устанавливается в реверсивных (тепло - холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.

Наружный блок кондиционера

3. Плата управления  — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов.

Наружный блок кондиционера

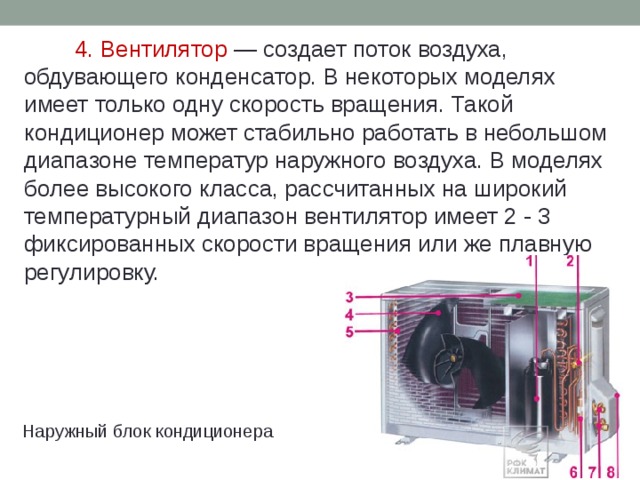

4. Вентилятор  — создает поток воздуха, обдувающего конденсатор. В некоторых моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон вентилятор имеет 2 - 3 фиксированных скорости вращения или же плавную регулировку.

Наружный блок кондиционера

5. Конденсатор  — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.

Наружный блок кондиционера

6. Фильтр фреоновой системы  — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера.

Наружный блок кондиционера

7. Штуцерные соединения  — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Наружный блок кондиционера

8. Защитная быстросъемная крышка  — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Наружный блок кондиционера

Внутренний блок кондиционера

1. Передняя панель  — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.).

Внутренний блок кондиционера

2. Фильтр грубой очистки  — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

Внутренний блок кондиционера

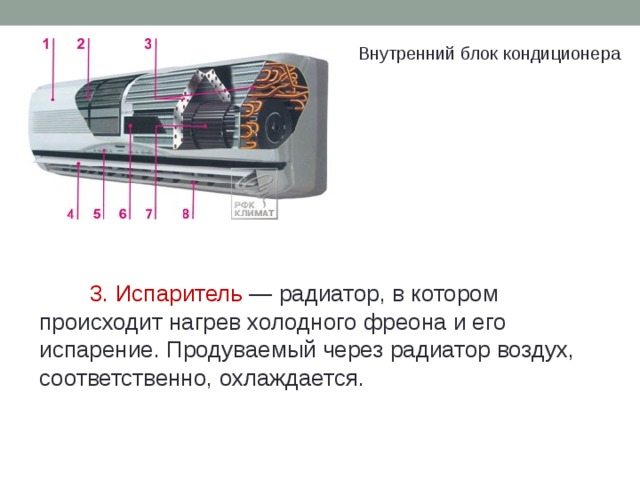

3. Испаритель  — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

Внутренний блок кондиционера

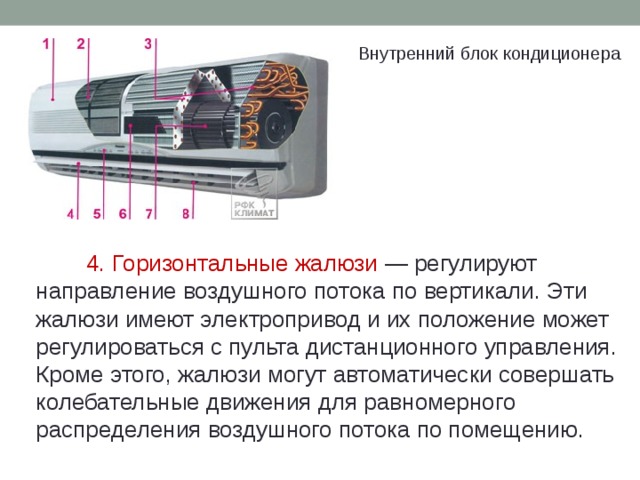

4. Горизонтальные жалюзи  — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

Внутренний блок кондиционера

5. Индикаторная панель  — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.

Внутренний блок кондиционера

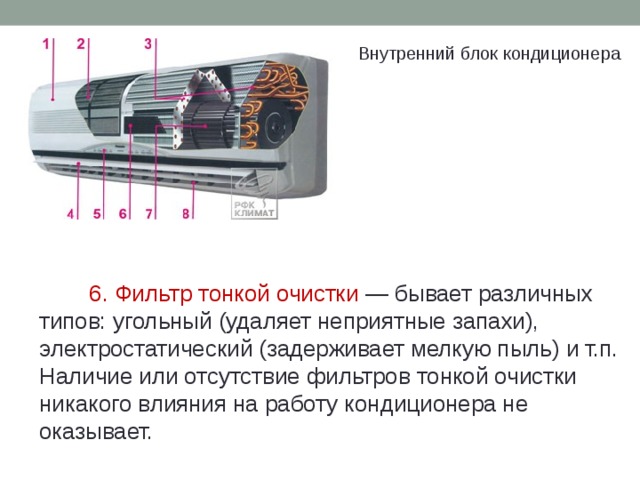

6. Фильтр тонкой очистки  — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.

Внутренний блок кондиционера

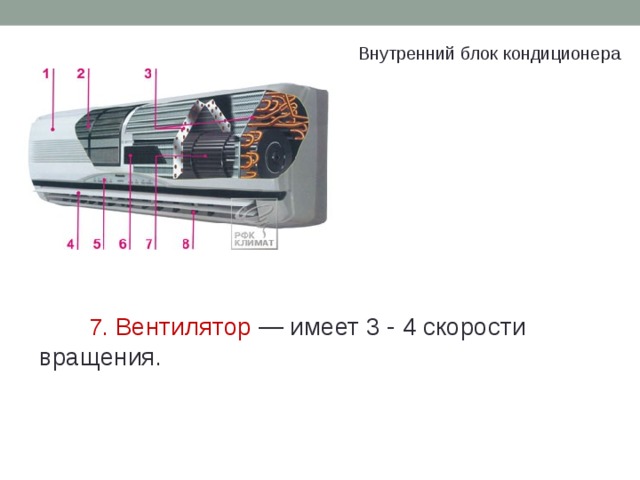

7. Вентилятор  — имеет 3 - 4 скорости вращения.

Внутренний блок кондиционера

8. Вертикальные жалюзи  — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров.

Внутренний блок кондиционера

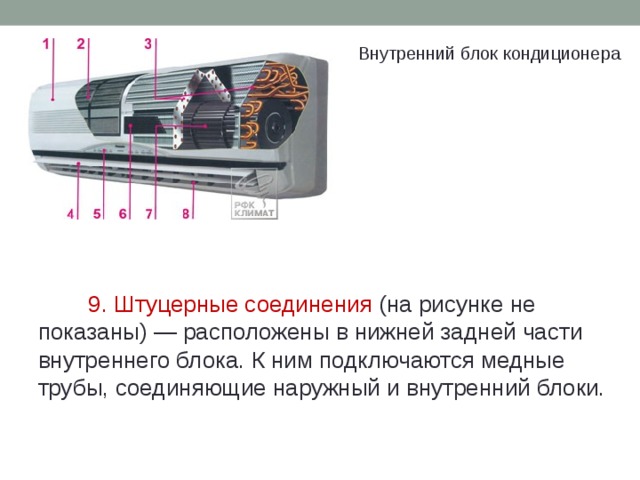

9. Штуцерные соединения  (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Внутренний блок кондиционера

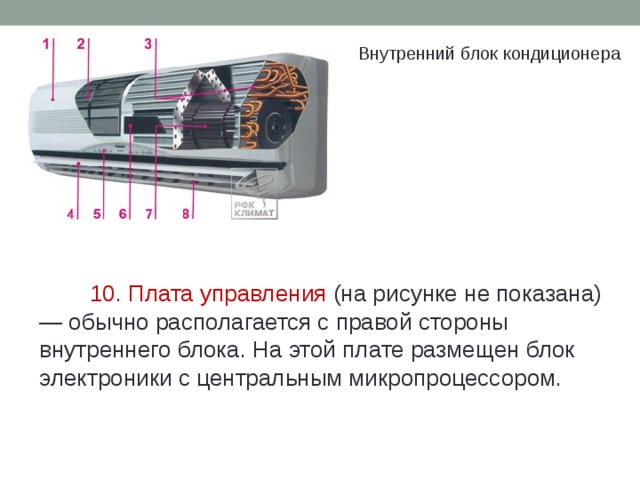

10. Плата управления  (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

Внутренний блок кондиционера

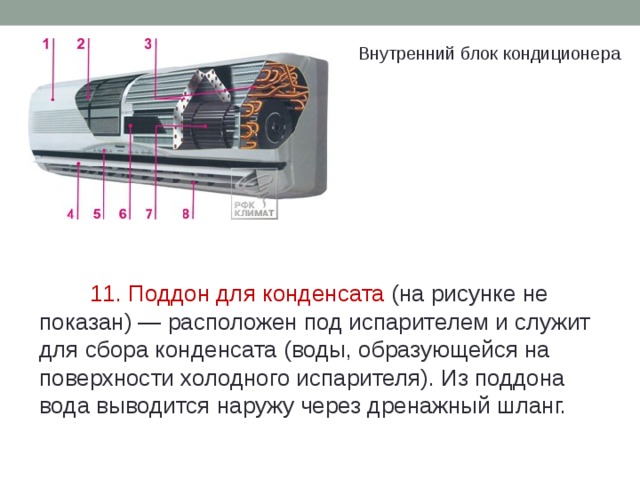

11. Поддон для конденсата  (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

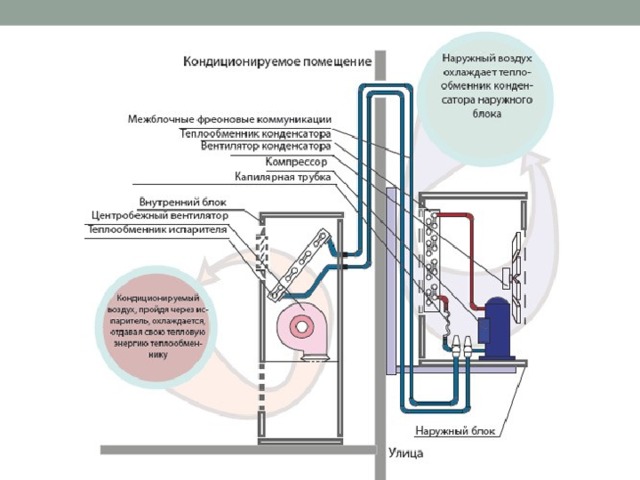

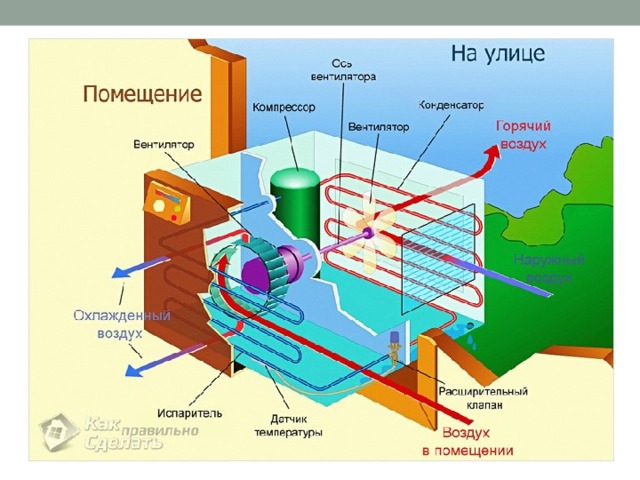

Принцип работы кондиционера

Функционирование системы кондиционирования

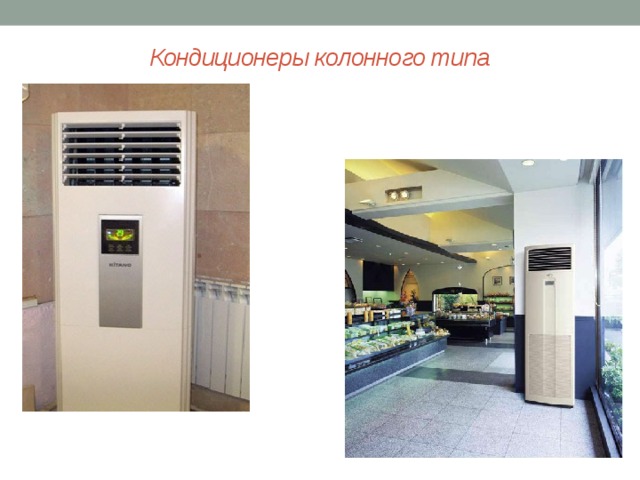

Кондиционеры колонного типа

Кондиционеры колонного типа

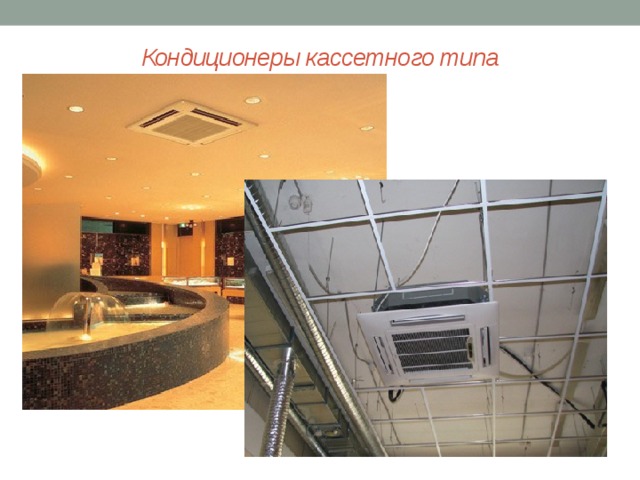

Кондиционеры кассетного типа

Кондиционеры кассетного типа

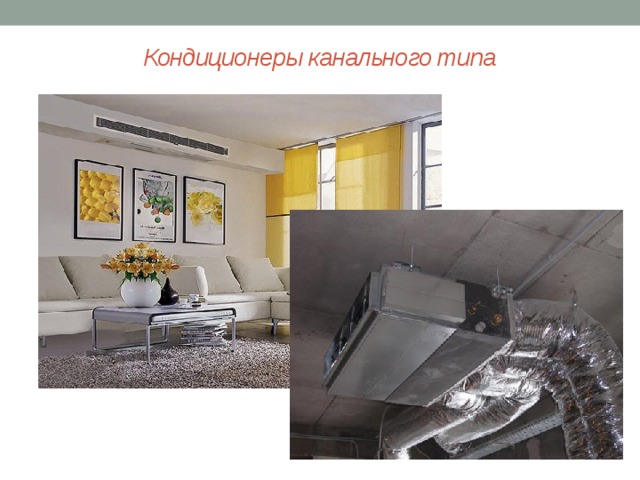

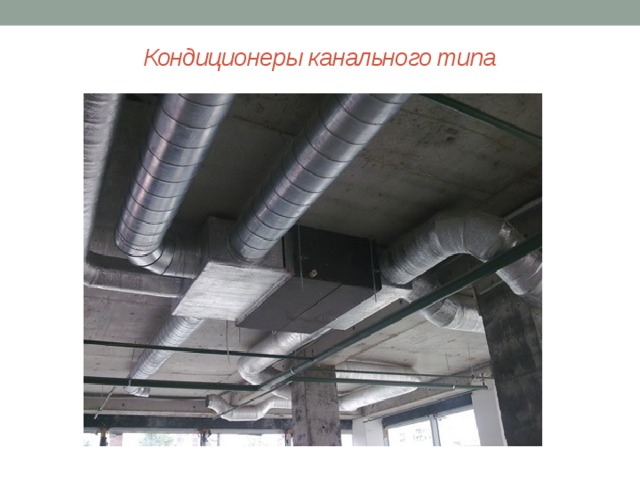

Кондиционеры канального типа

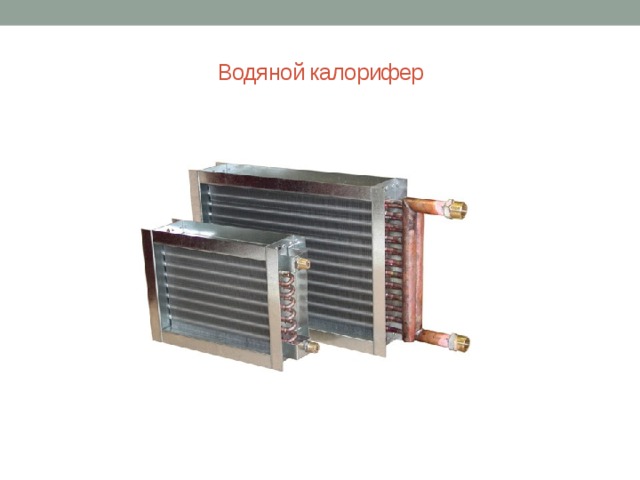

Водяной калорифер

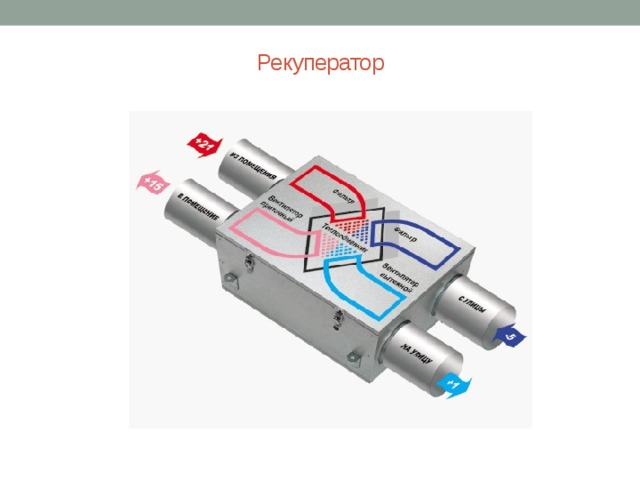

Рекуператор

Кондиционеры канального типа

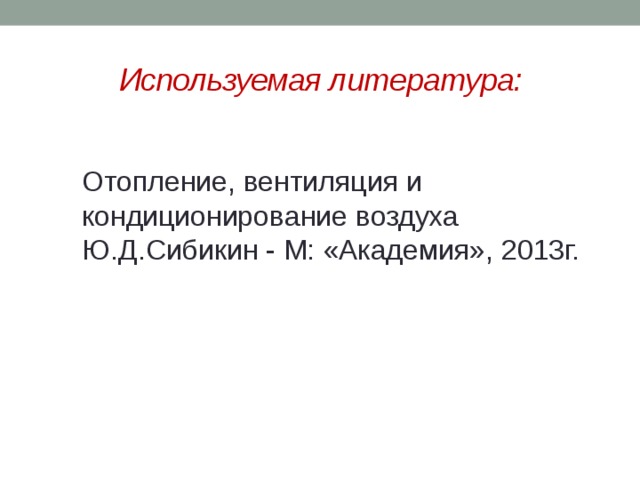

Используемая литература:

Отопление, вентиляция и кондиционирование воздуха Ю.Д.Сибикин - М: «Академия», 2013г.
