Классификация судовых помещений

Категория: Технология

Нажмите, чтобы узнать подробности

Судовые помещения размещают в основном корпусе, над­стройках........

Просмотр содержимого документа
«Классификация судовых помещений»

Классификация судовых помещений

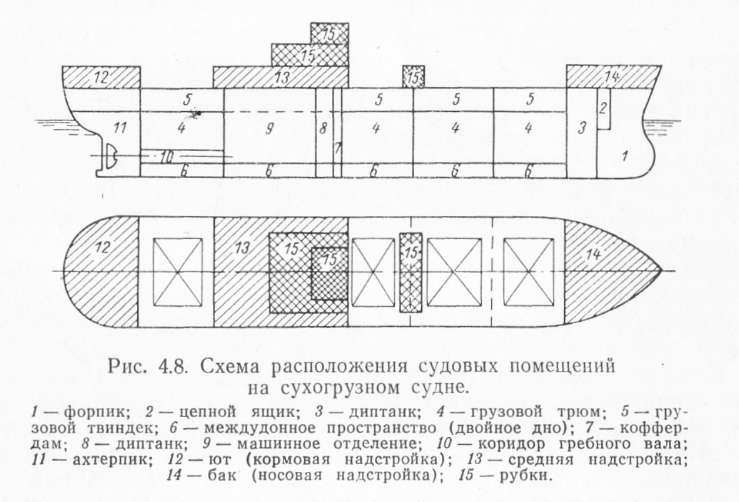

Судовые помещения размещают в основном корпусе, над­стройках и рубках (рис.1)

Основной корпус включает все помещения, образован­ные наружной обшивкой, верхней непрерывной палубой, а также палубами, платформами, главными поперечными и продоль­ными переборками и выгородками, расположенными внутри. Раз­личают помещения, образованные основными корпусными кон­струкциями,— отсеки и прочие судовые помещения, образуе­мые выгородками и палубами в надстройках, рубках, а также в основном корпусе.

К числу наиболее важных отсеков основного корпуса от­носят: форпик (1)—крайний носовой отсек; ахтерпик (11)—крайний кормовой отсек; междудонное пространство (двойное дно) (6)—пространство ме­жду наружной обшивкой и вторым дном; трюм (4)— пространство между вторым дном и ближайшей палубой; твиндеки (5)—про­странства между соседними палубами основного корпуса; диптанки (3,8)—глубокие цистерны, расположенные выше второго дна; коффердамы (7)— узкие нефте- и газонепроницаемые сухие отсеки, расположенные между отсеками или цистернами для нефтепро­дуктов и соседними помещениями; отсеки главных и вспомога­тельных механизмов (машинное отделение) (9); туннель гребного вала (10) — на судах с ма­шинным отделением в средней части судна, цепной ящик (2) и т.п.

Наличие перечисленных выше отсеков на конкретных судах обусловлено назначением и конструкцией судна.




Надстройки расположены на верхней непрерывной па­лубе основного корпуса. Они простираются по ширине судна: или от борта до борта, или так, что их боковые стороны отстоят от бортов не более чем на 0,04 ширины судна.

Носовая надстройка — бак (14) уменьшает заливаемость палубы; кормовая надстройка — ют (12) увеличивая надводный борт в корме, повышает запас плавучести и непотопляемости судна при по­вреждении кормовой оконечности и дифференте судна на корму; средняя надстройка (13) увеличивает запас плавучести.

Рубки (15) отличаются от надстроек меньшей шириной. Их уста­навливают на верхней палубе основного корпуса

или на над­стройках (на кораблях рубки, расположенные на верхней па­лубе, называют надстройками).

В зависимости от назначения все судовые помещения под­разделяют:

-специальные помещения;

-служебные помещения;

-жилые помещения (каюты);

-общественные помещения;

-проходные помещения;

-помещения бытового обслуживания;

-помещения пищеблока;

-санитарно-гигиенические помещения;

-помещения медицинского назначения;

-помещения судовых запасов и снабжения;

-отсеки и цистерны.

Расположение судовых помещений зависит от типа и назначения судна, его размеров и предъявляемых к нему требований (рис.2).

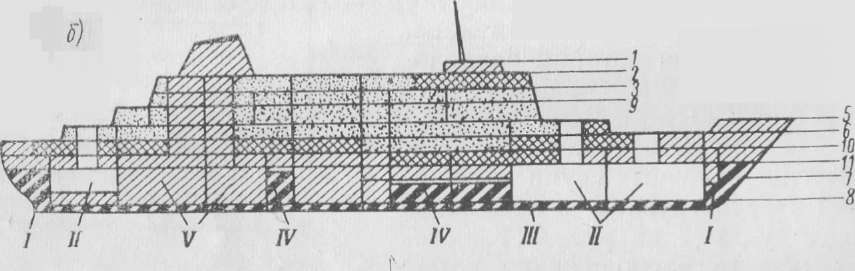

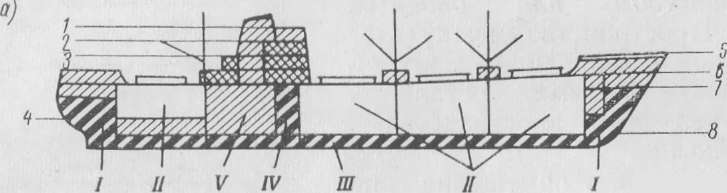

Рис..2. Схема размещения отсеков и основных групп помещений сухогруз­ного (а) и пассажирского (б) судов.

I-пики;II- грузовые отсеки; III- междудонные отсеки;IV-диптанки;V-отсеки главных и вспомогательных механизмов;1-палуба рубки IV яруса (верхний мостик); 2-палуба рубки III яруса (нижний мостик); 3-палуба рубки II яруса (шлюпочная палуба); 4-II платформа; 5-палуба надстройки I яруса (палуба бака, юта); 6 — верхняя палуба; 7-I платформа; 8-вто­рое дно.
