Коленчатый вал судового двигателя

6/5/20

Коленчатый вал судового двигателя

Подготовил:

2020

6/5/20

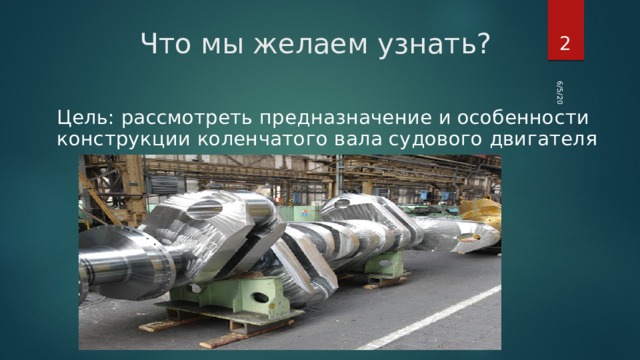

Что мы желаем узнать?

Цель: рассмотреть предназначение и особенности конструкции коленчатого вала судового двигателя

6/5/20

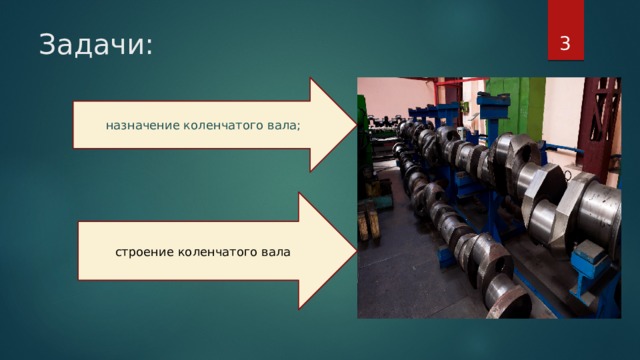

Задачи:

назначение коленчатого вала;

строение коленчатого вала

6/5/20

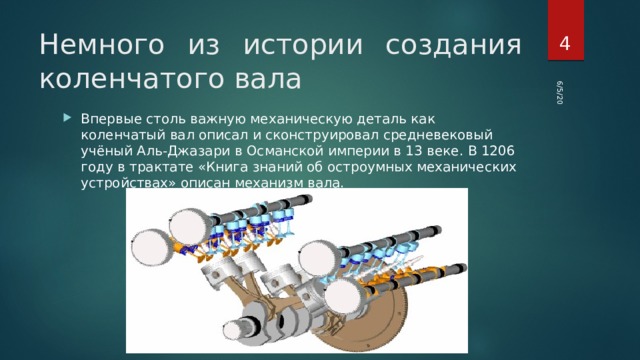

Немного из истории создания коленчатого вала

• Впервые столь важную механическую деталь как коленчатый вал описал и сконструировал средневековый учёный Аль-Джазари в Османской империи в 13 веке. В 1206 году в трактате «Книга знаний об остроумных механических устройствах» описан механизм вала.

6/5/20

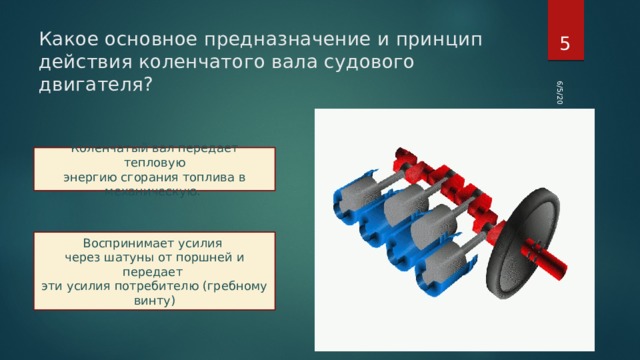

Какое основное предназначение и принцип действия коленчатого вала судового двигателя?

Коленчатый вал передает тепловую

энергию сгорания топлива в механическую.

Воспринимает усилия

через шатуны от поршней и передает

эти усилия потребителю (гребному винту)

6/5/20

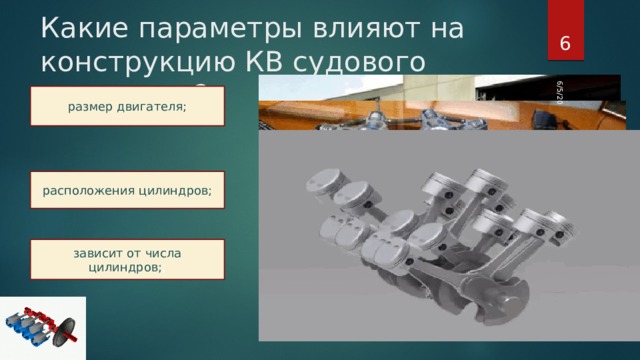

Какие параметры влияют на конструкцию КВ судового двигателя?

размер двигателя;

расположения цилиндров;

зависит от числа цилиндров; ;

6/5/20

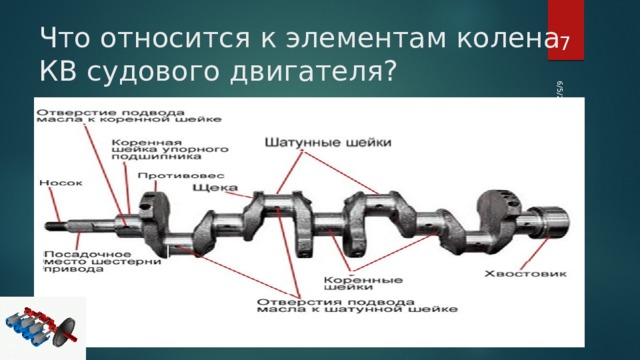

Что относится к элементам колена КВ судового двигателя?

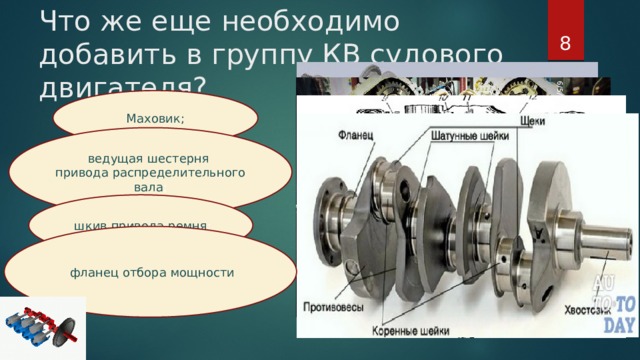

Что же еще необходимо добавить в группу КВ судового двигателя?

6/5/20

Маховик;

ведущая шестерня

привода распределительного вала ;

шкив привода ремня ;

фланец отбора мощности

6/5/20

Глаза никогда не были просто органом зрения. Это всегда какой - то символ, какая - то глубина, какое - то особое значение. Берегите зрение! Соблюдайте технику безопасности при работе с компьютером!

6/5/20

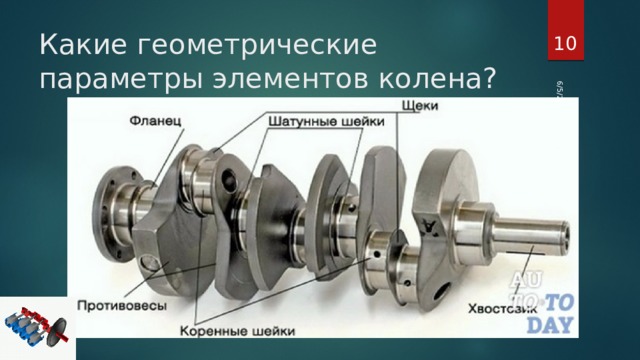

Какие геометрические параметры элементов колена?

6/5/20

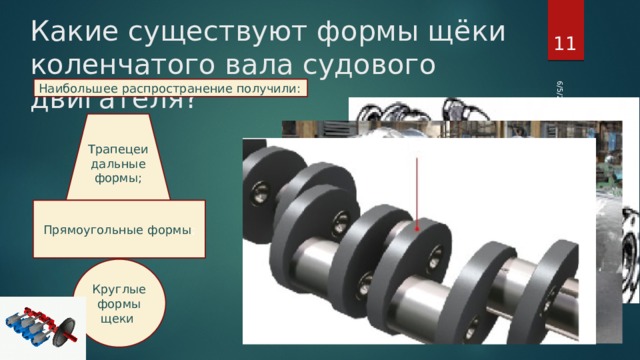

Какие существуют формы щёки коленчатого вала судового двигателя?

Наибольшее распространение получили:

Трапецеидальные формы;

Прямоугольные формы ;

Круглые формы щеки

6/5/20

Как происходит смазка подшипников КВ судового двигателя?

6/5/20

Что такое галтели?

6/5/20

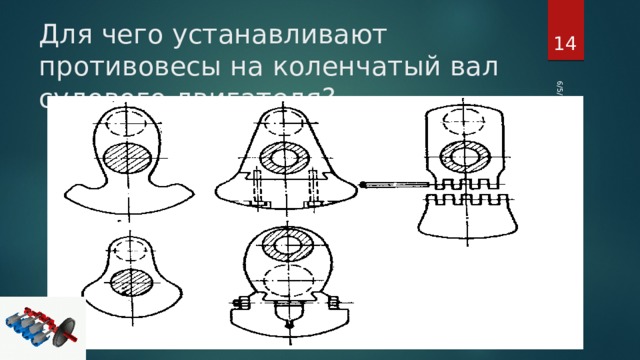

Для чего устанавливают противовесы на коленчатый вал судового двигателя?

6/5/20

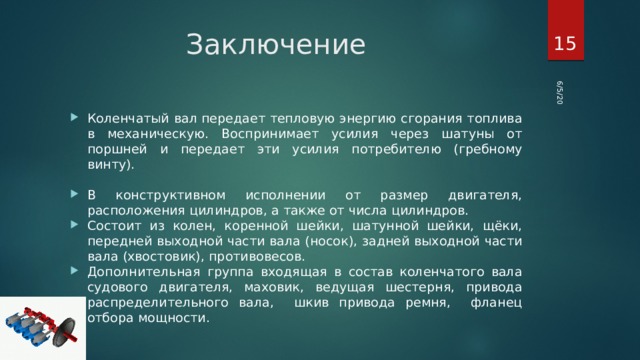

Заключение

• Коленчатый вал передает тепловую энергию сгорания топлива в механическую. Воспринимает усилия через шатуны от поршней и передает эти усилия потребителю (гребному винту).

• В конструктивном исполнении от размер двигателя, расположения цилиндров, а также от числа цилиндров.
• Состоит из колен, коренной шейки, шатунной шейки, щёки, передней выходной части вала (носок), задней выходной части вала (хвостовик), противовесов.
• Дополнительная группа входящая в состав коленчатого вала судового двигателя, маховик, ведущая шестерня, привода распределительного вала, шкив привода ремня, фланец отбора мощности.

6/5/20

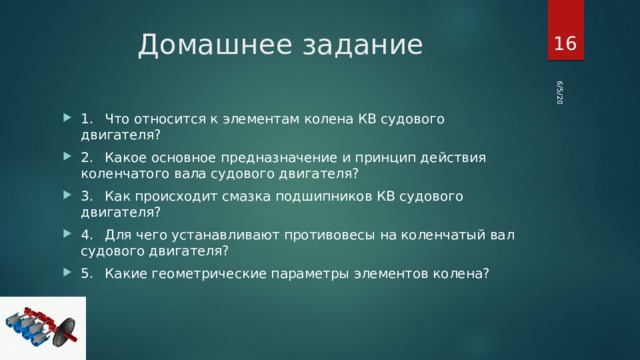

Домашнее задание

• 1. Что относится к элементам колена КВ судового двигателя?
• 2. Какое основное предназначение и принцип действия коленчатого вала судового двигателя?
• 3. Как происходит смазка подшипников КВ судового двигателя?
• 4. Для чего устанавливают противовесы на коленчатый вал судового двигателя?
• 5. Какие геометрические параметры элементов колена?
