Компьютерные сети

Категория: Информатика

Нажмите, чтобы узнать подробности

ознакомить учащихся с понятием компьютерные коммуникации и сети, их назначением

Просмотр содержимого документа
«Компьютерные сети»

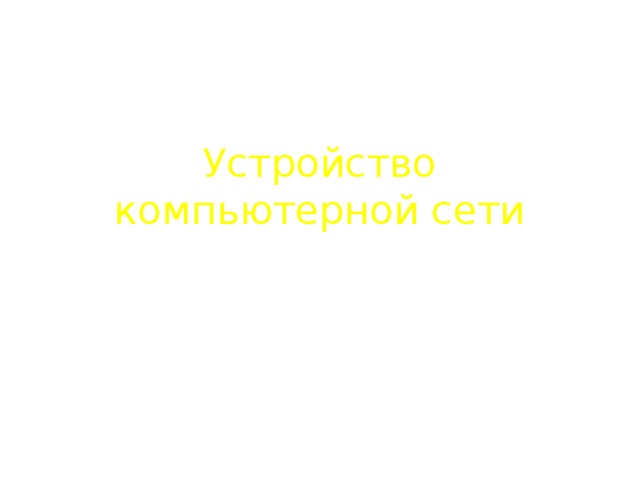

Устройство компьютерной сети

Устройство компьютерной сети

Компьютерная сеть Компьютерная сеть – это множество компьютеров, соединенных линиями передачи информации. Обмен информацией через компьютерную сеть называется телекоммуникацией .

Компьютерная сеть

Компьютерная сеть – это множество компьютеров, соединенных линиями передачи информации.

Обмен информацией через компьютерную сеть называется телекоммуникацией .

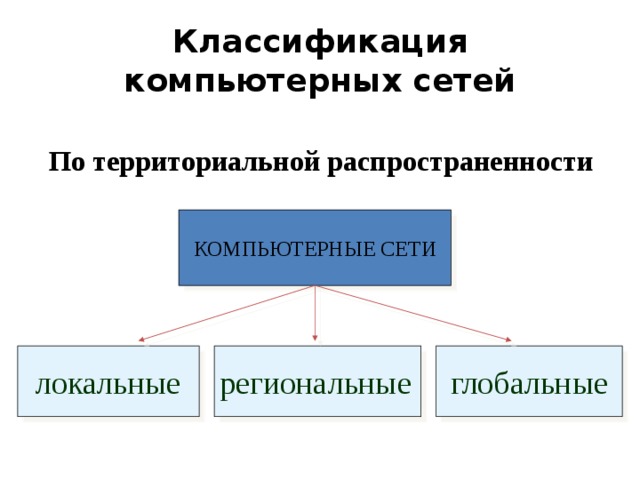

Классификация компьютерных сетей По территориальной распространенности КОМПЬЮТЕРНЫЕ СЕТИ локальные региональные  глобальные

Классификация компьютерных сетей

По территориальной распространенности

КОМПЬЮТЕРНЫЕ СЕТИ

локальные

региональные

глобальные

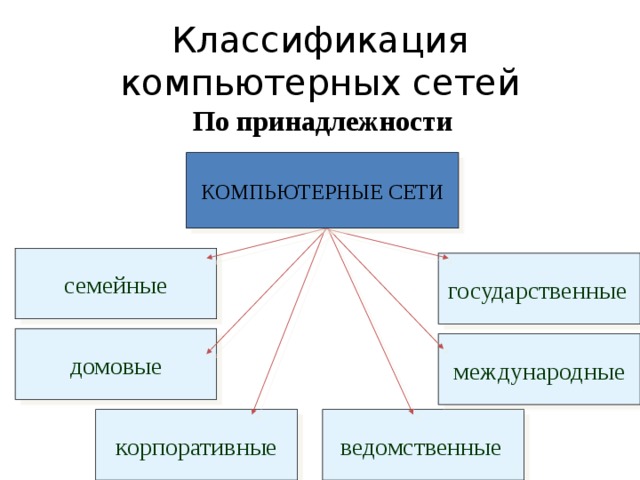

Классификация компьютерных сетей По принадлежности  КОМПЬЮТЕРНЫЕ СЕТИ семейные государственные  домовые международные ведомственные  корпоративные

Классификация компьютерных сетей

По принадлежности

КОМПЬЮТЕРНЫЕ СЕТИ

семейные

государственные

домовые

международные

ведомственные

корпоративные

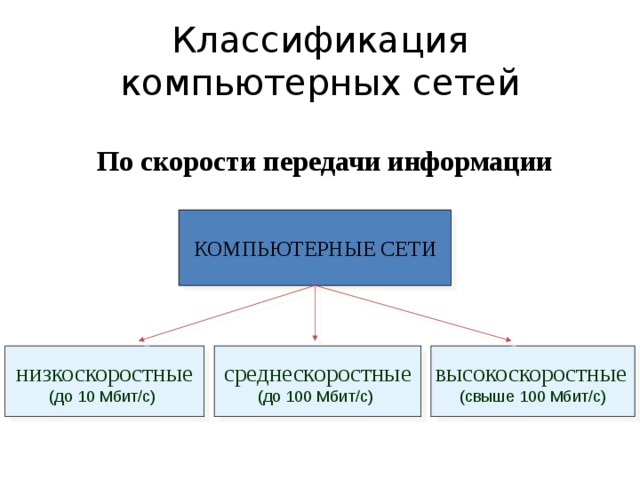

Классификация компьютерных сетей По скорости передачи информации КОМПЬЮТЕРНЫЕ СЕТИ низкоскоростные среднескоростные высокоскоростные  (до 10 Мбит/с)  (до 100 Мбит/с)  (свыше 100 Мбит/с)

Классификация компьютерных сетей

По скорости передачи информации

КОМПЬЮТЕРНЫЕ СЕТИ

низкоскоростные

среднескоростные

высокоскоростные

(до 10 Мбит/с)

(до 100 Мбит/с)

(свыше 100 Мбит/с)

Классификация компьютерных сетей По типу среды передачи КОМПЬЮТЕРНЫЕ СЕТИ бытовые  электрические телефонные оптоволоконные  коаксиальные  в инфракрасном  диапазоне  по радиоканалам  на витой паре  (Wi-Fi, BlueTooth)

Классификация компьютерных сетей

По типу среды передачи

КОМПЬЮТЕРНЫЕ СЕТИ

бытовые электрические

телефонные

оптоволоконные

коаксиальные

в инфракрасном диапазоне

по радиоканалам

на витой паре

(Wi-Fi, BlueTooth)

Локальная сеть Локальная сеть – это небольшая компьютерная сеть, работающая в пределах одного помещения, одного предприятия. Локальная сеть даёт возможность пользователям быстрее обмениваться данными друг с другом и более эффективно использовать ресурсы объединенных в сеть компьютеров.

Локальная сеть

Локальная сеть – это небольшая компьютерная сеть, работающая в пределах одного помещения, одного предприятия.

Локальная сеть даёт возможность пользователям быстрее обмениваться данными друг с другом и более эффективно использовать ресурсы объединенных в сеть компьютеров.

Региональные компьютерные сети Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента). Региональная сеть – компьютерная сеть в пределах одного региона.

Региональные компьютерные сети

Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента).

Региональная сеть – компьютерная сеть в пределах одного региона.

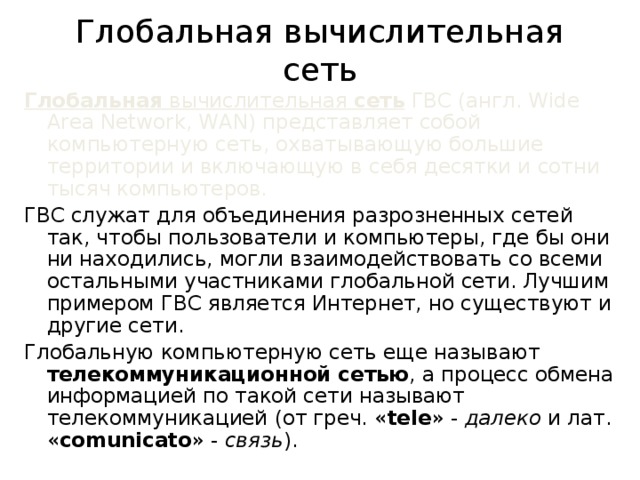

Глобальная вычислительная сеть Глобальная вычислительная сеть ГВС (англ. Wide Area Network, WAN) представляет собой компьютерную сеть, охватывающую большие территории и включающую в себя десятки и сотни тысяч компьютеров. ГВС служат для объединения разрозненных сетей так, чтобы пользователи и компьютеры, где бы они ни находились, могли взаимодействовать со всеми остальными участниками глобальной сети. Лучшим примером ГВС является Интернет, но существуют и другие сети. Глобальную компьютерную сеть еще называют телекоммуникационной сетью , а процесс обмена информацией по такой сети называют телекоммуникацией (от греч. « tele » - далеко и лат. « comunicato » - связь ).

Глобальная вычислительная сеть

Глобальная вычислительная сеть ГВС (англ. Wide Area Network, WAN) представляет собой компьютерную сеть, охватывающую большие территории и включающую в себя десятки и сотни тысяч компьютеров.

ГВС служат для объединения разрозненных сетей так, чтобы пользователи и компьютеры, где бы они ни находились, могли взаимодействовать со всеми остальными участниками глобальной сети. Лучшим примером ГВС является Интернет, но существуют и другие сети.

Глобальную компьютерную сеть еще называют телекоммуникационной сетью , а процесс обмена информацией по такой сети называют телекоммуникацией (от греч. « tele » - далеко и лат. « comunicato » - связь ).

Глобальная сеть Глобальная сеть – это система связанных между собой локальных сетей и компьютеров отдельных пользователей. Размеры глобальных сетей не ограничены: могут существовать сети от региональных до всемирных. Региональная сеть Корпоративная сеть

Глобальная сеть

Глобальная сеть – это система связанных между собой локальных сетей и компьютеров отдельных пользователей.

Размеры глобальных сетей не ограничены: могут существовать сети от региональных до всемирных.

Региональная сеть

Корпоративная сеть

Глобальная сеть Каждая региональная или отраслевая компьютерная сеть обычно имеет связь с другими сетями. Для этого один из узлов сети выполняет функцию шлюза . шлюз шлюз шлюз

Глобальная сеть

Каждая региональная или отраслевая компьютерная сеть обычно имеет связь с другими сетями. Для этого один из узлов сети выполняет функцию шлюза .

шлюз

шлюз

шлюз

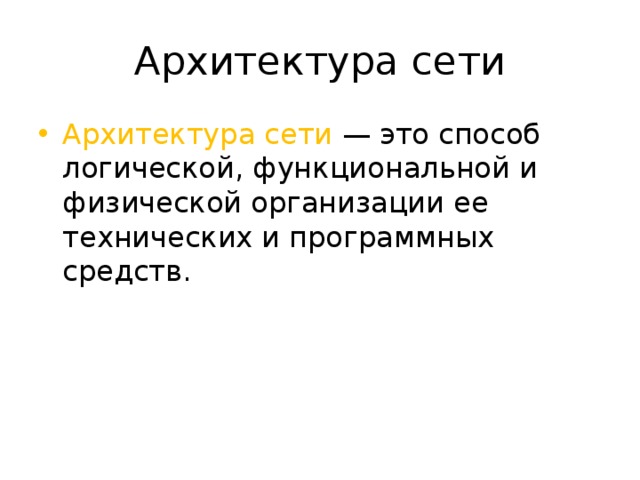

Архитектура сети Архитектура сети — это способ логической, функциональной и физической организации ее технических и программных средств.

Архитектура сети

  • Архитектура сети — это способ логической, функциональной и физической организации ее технических и программных средств.
Типы локальных сетей Одноранговая сеть В одноранговой сети все компьютеры равноправны. Одноранговые сети называют также рабочими группами. Рабочая группа — это небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 10 компьютеров. Сеть с выделенным сервером Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции). Клиент-серверная сеть — это сеть, в которой устройства являются или клиентами, или серверами.

Типы локальных сетей

Одноранговая сеть

В одноранговой сети все компьютеры равноправны.

Одноранговые сети называют также рабочими группами.

Рабочая группа — это небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 10 компьютеров.

Сеть с выделенным сервером

Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции).

Клиент-серверная сеть — это сеть, в которой устройства являются или клиентами, или серверами.

Сетевые топологии 1. Шинная топология Все компьютеры подключаются к одному кабелю ( шине ). На  концах кабеля устанавливаются терминаторы . В качестве кабеля используется коаксиальный кабель . Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает. По шинной топологии строятся 10 Мбитные сети. 2. Звездообразная топология Каждый компьютер подключен отдельным проводом к отдельному порту концентратора ( Hub ) или коммутатора (Switches).  Топология «Звезда» используется в 100 Мбитных сетях. 3. Кольцевая топология При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо.  В отличие от пассивной топологии «шина», здесь каждый компьютер усиливает сигналы и передает их следующему компьютеру. Поэтому, если выйдет из строя один компьютер, функционирование сети может нарушиться.

Сетевые топологии

1. Шинная топология

Все компьютеры подключаются к одному кабелю ( шине ). На  концах кабеля устанавливаются терминаторы . В качестве кабеля используется коаксиальный кабель . Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает. По шинной топологии строятся 10 Мбитные сети.

2. Звездообразная топология

Каждый компьютер подключен отдельным проводом к отдельному порту концентратора ( Hub ) или коммутатора (Switches). Топология «Звезда» используется в 100 Мбитных сетях.

3. Кольцевая топология

При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо. В отличие от пассивной топологии «шина», здесь каждый компьютер усиливает сигналы и передает их следующему компьютеру. Поэтому, если выйдет из строя один компьютер, функционирование сети может нарушиться.

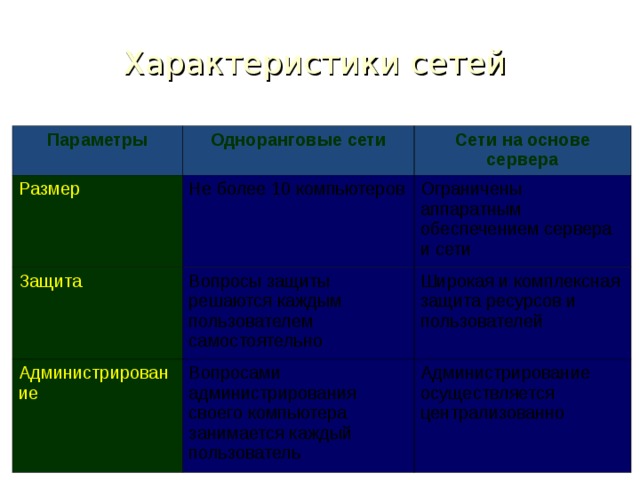

Характеристики сетей Параметры Одноранговые сети Размер Сети на основе сервера Не более 10 компьютеров Защита Вопросы защиты решаются каждым пользователем самостоятельно Ограничены аппаратным обеспечением сервера и сети Администрирование Широкая и комплексная защита ресурсов и пользователей Вопросами администрирования своего компьютера занимается каждый пользователь Администрирование осуществляется централизованно

Характеристики сетей

Параметры

Одноранговые сети

Размер

Сети на основе сервера

Не более 10 компьютеров

Защита

Вопросы защиты решаются каждым пользователем самостоятельно

Ограничены аппаратным обеспечением сервера и сети

Администрирование

Широкая и комплексная защита ресурсов и пользователей

Вопросами администрирования своего компьютера занимается каждый пользователь

Администрирование осуществляется централизованно

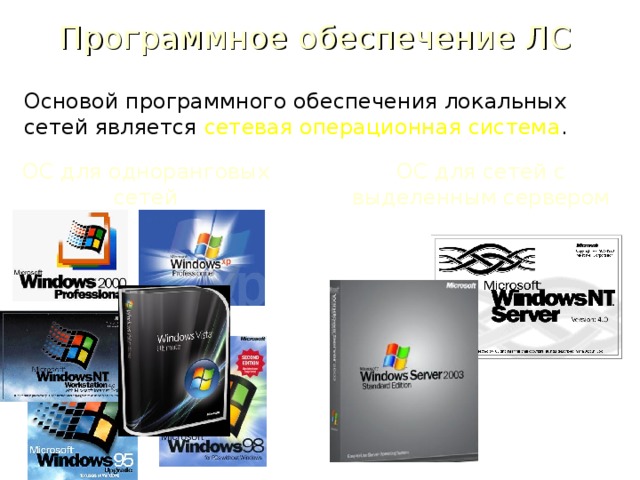

Программное обеспечение ЛС Основой программного обеспечения локальных сетей является сетевая операционная система .  ОС для одноранговых сетей ОС для сетей с выделенным сервером

Программное обеспечение ЛС

Основой программного обеспечения локальных сетей является сетевая операционная система .

ОС для одноранговых сетей

ОС для сетей с выделенным сервером

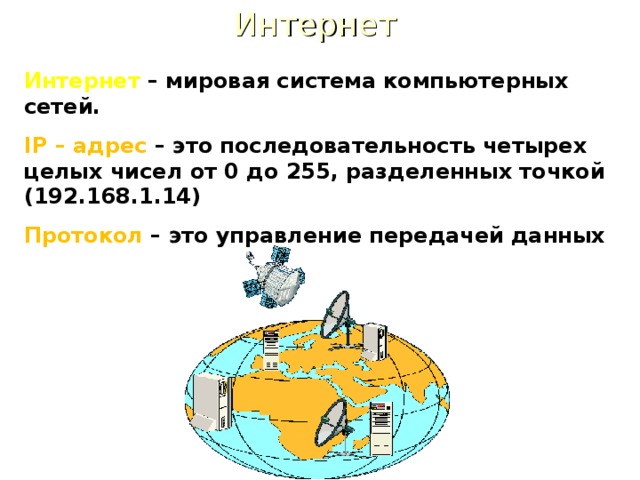

Интернет Интернет – мировая система компьютерных сетей. IP – адрес – это последовательность четырех целых чисел от 0 до 255, разделенных точкой (192.168.1.14) Протокол – это управление передачей данных

Интернет

Интернет – мировая система компьютерных сетей.

IP – адрес – это последовательность четырех целых чисел от 0 до 255, разделенных точкой (192.168.1.14)

Протокол – это управление передачей данных

Виды протоколов Ethernet .  Наиболее распространенный на сегодня протокол и стандарт для проводных локальных сетей. TCP/IP . Набор протоколов, используемых для передачи данных через Интернет. WAP  (Wireless Application Protocol — протокол беспроводного до­ступа). Стандарт интернет-коммуникации. Применяется для доступа к Интернету с мобильных телефонов. Wi-Fi  (Wireless Fidelity — беспроводная точность). Стандарт обору­дования беспроводных сетей и торговая марка консорциума Wi-Fi Alliance. WiMAX, Mobile WiMAX и Mobile-Fi . Ряд технологий беспроводных сетей, которые используются вместе с технологией Wi-Fi или вместо нее с целью расширения беспроводных сетей. Bluetooth . Стандарт беспроводных персональных сетей. Радиус действия от 1 до 100 метров.

Виды протоколов

  • Ethernet . Наиболее распространенный на сегодня протокол и стандарт для проводных локальных сетей.
  • TCP/IP . Набор протоколов, используемых для передачи данных через Интернет.
  • WAP (Wireless Application Protocol — протокол беспроводного до­ступа). Стандарт интернет-коммуникации. Применяется для доступа к Интернету с мобильных телефонов.
  • Wi-Fi (Wireless Fidelity — беспроводная точность). Стандарт обору­дования беспроводных сетей и торговая марка консорциума Wi-Fi Alliance.
  • WiMAX, Mobile WiMAX и Mobile-Fi . Ряд технологий беспроводных сетей, которые используются вместе с технологией Wi-Fi или вместо нее с целью расширения беспроводных сетей.
  • Bluetooth . Стандарт беспроводных персональных сетей. Радиус действия от 1 до 100 метров.

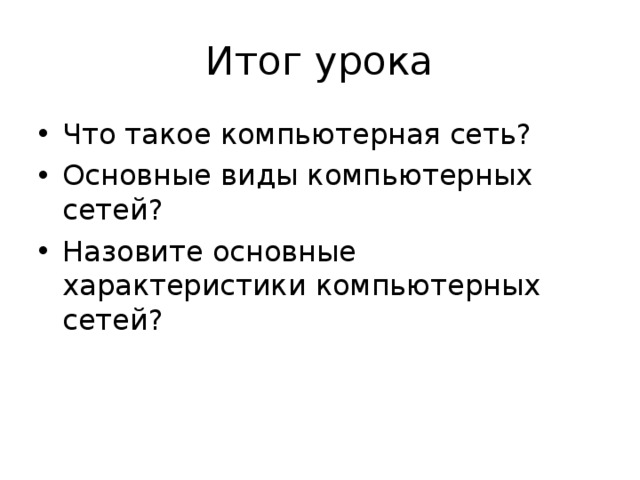

Итог урока Что такое компьютерная сеть? Основные виды компьютерных сетей? Назовите основные характеристики компьютерных сетей?

Итог урока

  • Что такое компьютерная сеть?
  • Основные виды компьютерных сетей?
  • Назовите основные характеристики компьютерных сетей?

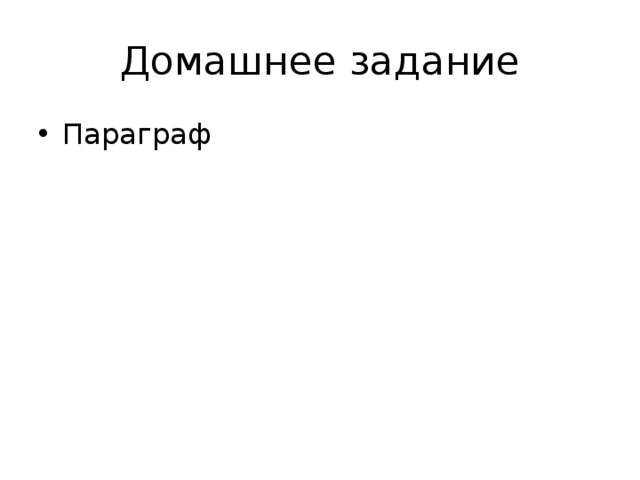

Домашнее задание Параграф

Домашнее задание

  • Параграф
