ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«БЕЛГОРОДСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»

Контрольно-измерительный материал

для проведения промежуточной аттестации

в форме дифференциального зачета

в рамках программы подготовки специалистов среднего звена

МДК.05.01 Технология электромонтажных работ.

специальность:08.02.09 «Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий»

г.Белгород, 2015г.

Комплект контрольно- измерительных материалов по ПМ05 Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих «Электромонтажник по освещению и осветительным сетям» МДК.05.01 Технология электромонтажных работ. разработан на основе рабочей программы по указанному ПМ специальности 08.02.09 «Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий»

Организация-разработчик: Областное государственное автономное профессиональное образовательное учреждение «Белгородский строительный колледж»

Разработчики:

Ногина Анна Викторовна, преподаватель ОГАПОУ «БСК».

Рекомендовано методическим советом ОГАПОУ «БСК»

Протокол № ___ от_______________ 20__ г.

Заместитель директора по учебно-методической работе

____________________

Рассмотрено на заседании предметной цикловой комиссии

Протокол № ___ от_______________ 20__ г.

Председательпредметной цикловой комиссии

______________________

СОДЕРЖАНИЕ

ПАСПОРТ КОМПЛЕКТА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ МАТЕРИАЛОВ

2. ТРЕБОВАНИЯ К ДИФФЕРЕНЦИРОВАННОМУ ЗАЧЕТУ.

3. ОЦЕНКА ОСВОЕНИЯ ТЕОРЕТИЧЕСКОГО КУРСА МДК 05.01.

4. ОЦЕНКА ОСВОЕНИЯ ПРАКТИЧЕСКОГО КУРСА МДК 05.01.

I.Паспорт комплекта контрольно-измерительных материалов

1. 1. Область применения комплекта контрольно-измерительных материаловПМ05 Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих «Электромонтажник по освещению и осветительным сетям»

Комплект контрольно-измерительных материалов предназначен для оценки результатов освоения ПМ05 Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих «Электромонтажник по освещению и осветительным сетям»

1.2.Результатом освоения дисциплины является

№	КОМПЕТЕНЦИЯ
ПК 5.1	Организовывать работу при выполнении установки элементов крепления осветительной проводки и арматуры.
ПК 5.2	Контролировать качество выполнения установки осветительной арматуры.
ПК 5.3	Участвовать в процессе установки групповых приборов освещения и сигнализации.
ПК 5.4	Обеспечивать выполнение прокладки проводов и кабелей осветительной проводки.
ПК 5.5	Организовывать и осуществлять соединение проводов и кабелей, подключение и проверка схем осветительной проводки.
ОК 1.1	Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.
ОК 1.2	Организовывать собственную деятельность, определять методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.
ОК 1.3	Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.
ОК 1.4	Осуществлять поиск, анализ и оценку информации, необходимой для постановки и решения профессиональных задач, профессионального и личностного развития.
ОК 1.5	Использовать информационно-коммуникационные технологии для совершенствования профессиональной деятельности.
ОК 1.6	Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями.
ОК 1.7	Брать на себя ответственность за работу членов команды (подчиненных), за результат выполнения заданий.
ОК 1.8	Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации.

ТРЕБОВАНИЯ К ДИФФЕРЕНЦИРОВАННОМУ ЗАЧЕТУ.

В конце шестого семестра предусмотрен дифференцированный зачет.

Оценка дифференцированного зачета состоит из: результатов текущей успеваемости (40%), результата ответа на 1 теоретический вопрос (30%) время ответа (30 мин) и практического задания (30%) время выполнения(45 мин). Дифференцированный зачет проводится на последнем занятии.

3. ОЦЕНКА ОСВОЕНИЯ ТЕОРЕТИЧЕСКОГО КУРСА ДИСЦИПЛИНЫ

3.1. Задания для оценки.

3.1.1. Устный ответ на теоретический вопрос. Для освоения выше перечисленных компетенций каждый студент обязан ориентироваться в теоретических вопросах по разделам ПМ05 Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих «Электромонтажник по освещению и осветительным сетям».

Раздел 1Установка элементов крепления осветительной проводки и арматуры.

Техника безопасности при выполнении электромонтажных работ.
Инструменты электромонтажника осветительных систем.
Трубы, применяемые для прокладывания электропроводки в жилых зданиях.
Крепежные детали электроустановок.
Подготовка отверстий и борозд для электроустановок на бетонной и кирпичной поверхности.
Применение монтажного поршневого пистолета для установки крепежных деталей.
Установка конструкций без растворов и клеев.
Способы монтажа и крепления кабельных лотков.
Установка стальных и пластмассовых труб при скрытой проводке.
Установка стальных и пластмассовых труб при открытой проводке.

Раздел 2 Установка осветительной арматуры.

Осветительная арматура, установочные аппараты.

12. Установочная арматура. Установка розеток, перенос электрической розетки или выключателя.

13. Устройство электропроводки в квартирах. Схема электропроводки квартиры.

14. Схемы электропроводки в частном доме.

Раздел 3 Установка групповых приборов освещения и сигнализации.

15. Вводно-распределительные устройства.

16. Щитки сети освещения.

17. Установка и подключение электрических счётчиков. Схемы подключения.

Раздел 4 Прокладка проводов и кабелей осветительной проводки.

18. Провода и кабели осветительной проводки.

19.Прокладка проводов и кабелей по струне.

20. Примеры прокладки проводов и кабелей при помощи кабель-канала и аксессуаров к нему.

21. Примеры прокладки проводов и кабелей в гофрированных и ПВХ трубах.

22. Пример пошагового выполнения скрытой электропроводки.

23. Примеры выполнения установки электрических точек при скрытом типе проводок.

Раздел5 Соединение проводов и кабелей, подключение и проверка схем осветительной проводки

24. Контрольно-измерительные приборы, применяемые при монтаже и эксплуатации электрических сетей.

25. Примеры измерений с помощью омметра.

26. Проверка и прозвонка электропроводки.

27. Изучение разновидности осветительной аппаратуры.

28. Установка потолочных светодиодных светильников.

29. Разновидности систем заземления.

30. Заземление в многоэтажном доме.

31. Изучение системы уравнивания потенциалов.

3.2.Критерии оценки.

3.2.1 В случае устных ответов на теоретические вопросы

«5» - четкий ответ на поставленный вопрос с пояснениями, необходимыми формулами, сравнительными характеристиками, возможными вариантами решения и т.д.; «4» - ответ на поставленный вопрос без глубокого анализа сути вопроса; «3» - поверхностный ответ на поставленный вопрос; «2» - отсутствие ответа (0%)

3.4. Задания для оценки.

3.4.1.Практическое задание. Дляосвоения выше перечисленных компетенций каждый студент обязан выполнять практические работы по разделам ПМ05 Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих «Электромонтажник по освещению и осветительным сетям».

“Монтаж проводки”

Инструктирование по правилам электробезопасности.

Вспомним правила по электробезопасности.

Работайте только исправным инструментом.
Соблюдайте особую осторожность при работе с монтерским ножом. Снятие изоляционной оболочки и зачистку проводящей жилы выполняйте только на подкладной доске, монтерский нож держите наклонно, режьте от себя.
Ручки кусачек, плоскогубцев, круглогубцев и щипцов держите в обхват, иначе можно защемить пальцы.
Инструмент подавайте ручкой от себя, а кладите на стол ручкой к себе.
Надежно изолируйте места соединения и ответвления проводов.
Не производите зарядку электроарматуры на весу. Разбирайте и собирайте электрический патрон, штепсельную вилку и электрический выключатель только на подкладной доске. Отвертку держите “от себя”.

Пожалуйста, будьте предельно внимательны при работе с ножами. Работает только кисть, локоть должен быть прижат. Не работать в направлении поддерживающей руки.

При откусывании, конец проводника не подносят к лицу.

Работу выполнять в строгом соответствии с технологической картой.

Подготовительные работы.

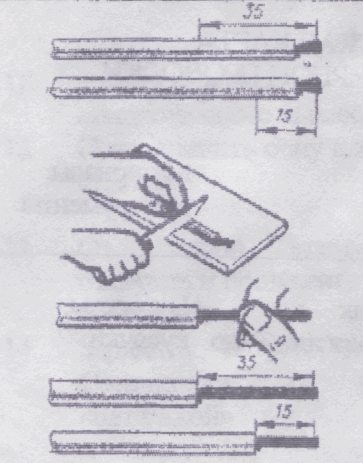

Для оконцовывания провода тычкомнеобходимо надрезать и снять изоляцию от конца провода на расстоянии 15 мм.

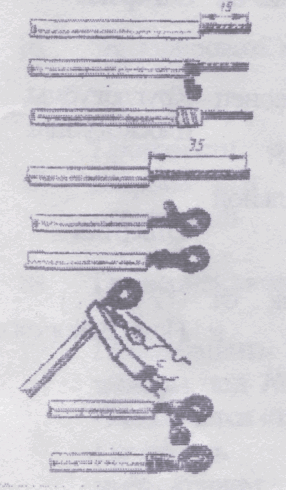

Для оконцовывания провода петелькой необходимо надрезать и снять изоляцию от конца провода на расстоянии 35 мм.

Сформировать петельку: Согните кольцо диаметром 4 мм на расстоянии 8-10 мм от среза изоляции. Оставшимся концом сделайте два - три витка вокруг провода между изоляцией и колечком.излишки провода откусаете кусачками, а витки обожмите плоскогубцами.

Рис.4 Рис.5

Выполнение практической работы
(под руководством и контролем учителя)

(Практическая работа выполняется на электромонтажных стендах.)

Практическую работу попрошу выполнять в строгом соответствии с технологической картой

ТЕХНОЛОГИЧЕСКАЯ КАРТА МОНТАЖ КВАРТИРНОЙ ПРОВОДКИ

№ п/п		Наименование работы	Материалы, инструменты.
1		Отмерить и отрезать провод из расчета на расстояние от счетчика электроэнергии до предохранительной колодки	Бокорезы, кусачки
2		Оконцевать провод “Тычком”	Нож, бокорезы
3		Подсоединить этот провод к клемной колодке счетчика № 2	Отвертка
4		Оконцевать противоположный конец провода “Тычком”	Нож, бокорезы, круглогубцы, плоскогубцы
5		Подсоединить конец провода к клемме предохранительной колодки. Соединение “Тычком”	Отвертка
6		Отмерить и отрезать второй провод из расчета на расстояние от счетчика электроэнергии до автоматического выключателя	Бокорезы, кусачки
7		Оконцевать обе стороны провода “Тычком”	Нож, бокорезы
8		Подсоединить этот провод к клемной колодке счетчика № 4 и к автоматическому выключателю	Отвертка
9		От предохранительной колодки и автоматического выключателя отмерить и отрезать магистральные провода до штепсельного разъема	Нож, бокорезы
10		Произвести подключение этих проводов к клемме предохранительной колодки “Петелькой” и к автоматическому выключателю “Тычком”	Нож, бокорезы, круглогубцы, плоскогубцы, отвертка
11		Подсоединить эти же провода к штепсельному разъему. В зависимости от типа штепсельного разъема соединение может быть как “Тычком”, так и “Петелькой”	Нож, бокорезы, круглогубцы, плоскогубцы, отвертка
12		В соответствии с монтажной схемой отмерьте и отрежьте провод до однополюсного выключателя. Присоедините этот провод к магистральному. Место соединения заизолировать.	Нож, бокорезы, круглогубцы, плоскогубцы, изолента.
13		Произвести подключение к клемме выключателя “Тычком”	Нож, бокорезы, плоскогубцы, отвертка
14		Отмерьте и отрежьте провод от однополюсного выключателя до патрона	Нож, бокорезы
15		Подсоединить вторую клемму однополюсного выключателя “Тычком”	Нож, бокорезы, плоскогубцы, отвертка
16		Зарядить патрон гибким проводом. В зависимости от типа патрона соединение может быть как “Тычком”, так и “Петелькой”	Нож, бокорезы, плоскогубцы, отвертка
17		В соответствии с монтажной схемой отмерьте и отрежьте второй провод до патрона. Присоедините его к магистральному проводу. Место соединения заизолируйте.	Нож, бокорезы, круглогубцы, плоскогубцы, изолента.
18		Надежно заизолировать все места соединения проводов	Изолента
20		Проверить произведенный монтаж по схеме
21		Подсоединить счетчик к внешнему источнику питания. Провод с красной маркировкой подсоединяется к клемме № 1, провод с синей маркировкой подсоединяется к клемме № 3. Соединение выполняется “Тычком”	Нож, бокорезы, плоскогубцы, отвертка.
22	Проверить работу собранной схемы под нагрузкой. (Включить лампу) Убедиться в работе счетчика электроэнергии

3.4.2Критерии оценки.

«5» - работа выполнена в заданное время, самостоятельно, с соблюдением технологической последовательности, качественно и творчески;

«4» - работа выполнена в заданное время, самостоятельно, с соблюдением технологической последовательности, при выполнении отдельных операций допущены небольшие отклонения; общий вид изделия аккуратный;

«3» - работа выполнена в заданное время, самостоятельно, с нарушением технологической последовательности, отдельные операции выполнены с отклонением от образца (если не было на то установки); изделие оформлено небрежно или не закончено в срок;

«2» – ученик самостоятельно не справился с работой, технологическая последовательность нарушена, при выполнении операций допущены большие отклонения, изделие оформлено небрежно и имеет незавершенный вид.
