Конспект урока "Пирография"

Муниципальное общеобразовательное учреждение

«Шухободская школа»

Конспект урока Технологии 5 класс.

Современные технологии отделки изделий из древесины.

«Роботизированный манипулятор

DOBOT Magician лазерная гравировка»

Учитель: Ларионова С.С.

Высшая категория.

с. Шухободь 2023 год.

Тип урока: комбинированный, применение знаний, умений и навыков.

Методы, используемые на занятии: демонстрация, рассказ, беседа, наблюдение, практическая работа.

Цели урока:

Образовательная - сформировать у учащихся представление о современных технологиях выжигания по дереву.

Воспитательная - воспитывать ответственное отношение к труду; прививать качество аккуратности и точности.

Развивающая – развивать интерес к работе с древесиной через изучение современных технологий, продолжить развитие навыков самоконтроля при выполнении технологических операций.

Объект труда: Рисунок на фанере.

Межпредметные связи: рисование – соблюдение пропорций; черчение - геометрические тела и фигуры (разметка).

Материально техническое оснащение:

- оборудование учебных мастерских;

- инструменты и приспособления.

Задачи:

1.     Научить учащихся програмировать роботизированный манипулятор DOBOT Magician для лазерной гравировки при художественном оформлении изделия из древесины.

2.     Ознакомить с историей выжигания по дереву.

3.     Развивать у учащихся интерес к ручному труду через ИКТ технологии.

4.     Прививать умение правильно организовать рабочее место и рабочий процесс.

План урока:

1.     Организационная часть

2.     Повторение пройденного материала.

3.     Объяснение нового материала.

4.     Практическая работа:

5.     Оценивание работы, отчет учащихся.

6.     Уборка класса, окончание урока.

7.     Проветривание.

Оборудование, материалы, инструменты:

1.     Мультимедийная установка (проектор, экран, компьютер).

2.     Изделия из древесины, ранее подготовленные для выжигания.

3.    Роботизированный манипулятор DOBOT Magician.

4.     Фанера берёзовая для каждого учащегося размером 14х20;

5.     Выставка работ учащихся.

6.     Презентация к занятию

Ход урока.

Учитель: добрый день, ребята посмотрите на доску. Тема сегодняшнего урока «Современные технологии отделки изделий из древесины».

Скажите пожалуйста все ли слова вам знакомы и понятны (ответы учеников).

1. Технология – (задание собрать определение из слов на доске) это последовательность изготовления изделия из какого-либо материала. Каждый этап работы называется технологической операцией. Технологический процесс состоит из операций. Технологическая операция – законченная часть технологического процесса, выполняемая на одном рабочем месте.

2. Древесина — это природный конструкционный материал. Её получают из стволов срубленных деревьев различных пород.

МДФ, мелкодисперсная фракция — листовой материал, изготавливаемый методом сухого прессования мелкой древесной стружки при высоком давлении и температуре.

1. Изделие - продукт труда, вещь, произведённая для практического применения, сделанная с определённым назначением.

2. Отделка — это завершающая операция при изготовлении изделий.

3. Современные – значит относящийся к настоящему времени, существующий сейчас.

Новый материал.

Одно из популярных ремесел, глубоко связанное с традициями русского народного творчества, параллельно с резьбой, точением, мозаикой и живописными работами по дереву, развивалось выжигание нередко дополняя эти виды искусства или выступая самостоятельно.

В тетради запись:

Резьба;

Точение;

Мозаика;

Живопись;

Выжигание.

Сегодня на уроке мы остановимся на данном способе отделки изделия.

С глубокой древности народные умельцы не только создавали из дерева необходимые предметы домашней утвари, но и стремились украсить их. В той или иной форме выжигание по дереву встречается в культуре всех народов и насчитывает не одну тысячу лет.

Как возникло искусство –выжигание по дереву? (ученик - историк)

Первые изделия, декорированные выжженным узором, были найдены в Перу в 700 г. до н.э.

Особенно славились искусством обработки дерева русские мастера. В такой богатой лесом стране, как Россия, декоративное украшение деревянных изделий было известно ещё в IX-X вв.

Начиная с XVII века, в Сергиевом Посаде выделилось производство деревянной игрушки, получившей название «Троицкой». А к концу XIX века началось массовое изготовление матрёшек, украшенных выжиганием.

В старину для выжигания пользовались металлическими стержнями, концы которых на огне калили докрасна или употребляли металлические клейма с выгравированным по мотивам народной резьбы рельефным узором.

В середине XX века появился электрический прибор для выжигания, и это искусство стало доступно и детям.

(Он состоит из понижающего (до 6-12 вольт) трансформатора, электрошнура и ручки со штифтом, наконечник которого изготовлен из нихромовой проволоки (Ø 0,3-1,5 мм). Для выполнения простых узоров, не требующих тонких линий и светотени, можно использовать – покер. Покер выжигает на дереве четкие, резкие линии. К покеру прилагается набор сменных насадок: иглы для выжигания линий, плоские наконечники для фона и фигурные насадки.)

В настоящее время, кроме выжигания электрическим выжигателем известно ещё несколько различных способов выжигания – пирография, пиротипия, выжигание электрическим током, выжигание кислотой, на огне или горячем песке, увеличительным стеклом на солнце.

В тетради запись Способов выжигания.

1. Сегодня  пирография (дословно - рисование огнем) получает все большее и большее распространение. С помощью выжигателя можно создавать не только замечательные картины, но и украсить любой деревянный предмет шкатулку, рамку для фотографии, разделочную доску и даже, предметы мебели- табуретку, полку, стол, которые удачно впишутся в интерьер любого помещения и придадут неповторимый шарм.

2. Пиротипия, что в переводе с греческого означает «огненная печать», представляет собой декорирование древесины с помощью горячих оттисков раскаленных металлических штемпелей. Четкость и яркость изображения регулируются при помощи степени нажатия.

3. Выжигание электрическим током. О том, что дерево – это диэлектрик, знает каждый школьник. Фигуры Лихтенберга – так называют картины распределения искровых каналов, которые образуются на поверхности твердого диэлектрика при искровом разряде скользящего характера. Наиболее подходящим материалом будет тонкая фанера. 2 гвоздя и источник тока. Верхний слой фанеры промачивают водным раствор, что и создает условия для прохождения разряда. Сама вода, как известно, хорошим проводником не является, потому вам на помощь придет либо сода, либо соль. Обычно одной-двух ложек соды на стакан воды более чем достаточно. С помощью разрядов тока сегодня делают стеновые панели, зеркала, столики, стойки на ресепшн.

4. Выжигание песком. Насыпают чистый песок в емкость, после чего нагревают его. Далее в нагретый песок переносят деревянное изделие, и оно меняет тон. Затем остается «выкопать» изделие из песка и посмотреть, дошел ли тон до нужного оттенка

5. Техника выжигания при помощи солнечного луча возможно только в ясную погоду. Для этого понадобится лупа и фанера. Выжигательную линзу нужно расположить так, чтобы лучи солнца сфокусировались на поверхности доски. Линзу нужно двигать так, чтобы яркое пятнышко «ходило» по поверхности, оставляя след в виде выжженных линий.

Являются ли эти технологии современными?

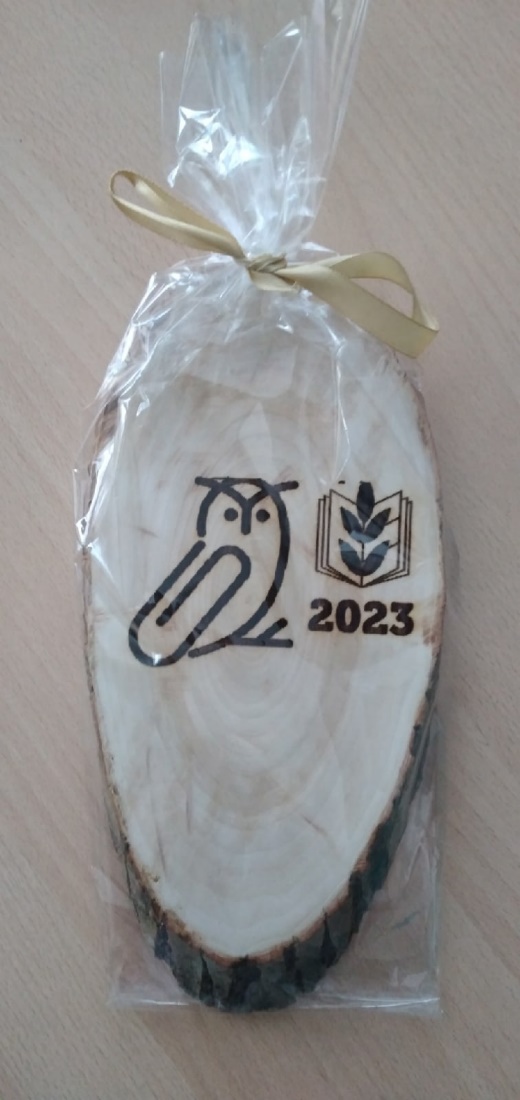

6. Лазерная гравировка по дереву – современный аналог выжигания, которое было столь популярно в прошлом веке. Высокоточное оборудование обеспечивает безукоризненный рисунок с четким разрешением, а тепловая обработка повышает устойчивость изделия к механическим и термальным повреждениям. Гравировке с помощью лазера хорошо поддаются практически все типы древесины (фанерой и МДФ, шпоном и цельным массивом) В процессе воздействия лазером дерево приобретает более темный оттенок от ярко-желтого до насыщенного коричневого цвета. Чем мягче порода, тем светлее рисунок. Глубина гравировки составляет от 0,3 мм до 0,5 мм, что делает изображение рельефным и объемным. Гравировка дерева осуществляется на высокотехнологичном лазерном оборудовании, причем на таком оборудовании можно делать гравировку и на многих других материалах абсолютно разных структур.

Практическая работа.

«Роботизированный манипулятор DOBOT Magician

лазерная гравировка»

Хоть с виду он и угловат,

Но очень строен, как солдат.

Вынослив, грамотен, умен —

Задачи все решает он.

И, если нужно, он готов

Осилить сотню языков.

К тому ж ему совсем не спится.

Он день и ночь готов трудиться.

Он по хозяйству помогает

И даже в шахматы играет.

Не обыграть его вовек!

А ведь совсем не человек.

Демонстрация приемов работы.

Управление роботом-манипулятором с лазерной гравировкой осуществляется при помощи ПО и режиме «Лазерная гравировка». Смените тип рабочего инструмента на «лазер». Интерфейс в ДАННОМ режим схож с режимом управления при помощи компьютерной мыши.

В графическом режиме рабочая юна имеет меньший размер и расположена между двух дуг с диаметрами 200 мм и 315 мм. В случае, если изображение или текст выходят за пределы рабочей зоны, то изображение будет иметь красный цвет вместо синего.

ПO «DobotSfudio» имеет собственную библиотеку простых изображений, готовых к выжиганию.

Помимо изображений вы можете написать текст с использованием различных стилей. Для этого нажмите «Добавить текст» и введите текст в открывшемся поле

После размещения изображения или текста в рабочей зоне робота-манипулятора необходимо выполнить калибровку положения пишущего инструмента

Вы можете импортировать (добавить) свое изображение к IK) «DobotStudio*- и выполнить его рисунок при помощи робота-манипулятора. Для начала нажмите кнопку «Откр» и выберете файл изображения в папке на компьютере. ПО имеет встроенный конвертер файлов, поэтому распознает все часто используемые типы файлов изображений.

После выбора файл появится окно конвертера файлов. Выберете в нем уровень контрастности конечного изображения и нажмите «Конвертировать», после чего нажмите «Готово». Изображение появится в рабочей зоне робота-манипулятора

Практическое задание 2: рисование импортированною изображения

Задание: дайте ученикам немного времени выбрать черно-белое изображение в интернете или заранее подготовленном вами наборе изображений. Ученикам необходимо нарисовать выбранное изображение при помощи робота-манипулятора в тетради для записей

Обобщение занятий

Обобщите материал, изученный в течение занятия, выслушайте вопросы учеников, если таковые возникли

Предложите ученикам ответить на следующие вопросы.

1) Какие принципиальные отличия между выжиганием рукой человека и роботом-манипулятором.

3) Может-ли робот-манипулятор повторить текст, написанный учеником в тетради?

Домашнее задание: подобрать рисунок для выжигания в сети интернет или выполнить самостоятельно.

Технология

- это

последовательность изготовления

изделия

из какого-либо

материала.

ДВП ДСП МДФ

ФАНЕРА

Первые изделия, декорированные выжженным узором, были найдены в Перу в 700 г. до н.э.

Особенно славились искусством обработки дерева русские мастера. В такой богатой лесом стране, как Россия, декоративное украшение деревянных изделий было известно ещё в IX-X вв.

Начиная с XVII века, в Сергиевом Посаде выделилось производство деревянной игрушки, получившей название «Троицкой». А к концу XIX века началось массовое изготовление матрёшек, украшенных выжиганием.

В старину для выжигания пользовались металлическими стержнями, концы которых на огне калили докрасна или употребляли металлические клейма с выгравированным по мотивам народной резьбы рельефным узором.

В середине XX века появился электрический прибор для выжигания, и это искусство стало доступно и детям.

Электрический прибор для выжигания или выжигатель состоит из понижающего (до 6-12 вольт) трансформатора, электрошнура и ручки со штифтом, наконечник которого изготовлен из нихромовой проволоки (Ø 0,3-1,5 мм).

Для выполнения простых узоров, не требующих тонких линий и светотени, можно использовать – покер. Покер выжигает на дереве четкие, резкие линии. К покеру прилагается набор сменных насадок: иглы для выжигания линий, плоские наконечники для фона и фигурные насадки.)

2. Пиротипия, что в переводе с греческого означает «огненная печать», представляет собой декорирование древесины с помощью горячих оттисков раскаленных металлических штемпелей. Четкость и яркость изображения регулируются при помощи степени нажатия.

4. Выжигание песком. Насыпают чистый песок в емкость, после чего нагревают его. Далее в нагретый песок переносят деревянное изделие, и оно меняет тон. Затем остается «выкопать» изделие из песка и посмотреть, дошел ли тон до нужного оттенка

5. Техника выжигания при помощи солнечного луча возможно только в ясную погоду. Для этого понадобится лупа и фанера. Выжигательную линзу нужно расположить так, чтобы лучи солнца сфокусировались на поверхности доски. Линзу нужно двигать так, чтобы яркое пятнышко «ходило» по поверхности, оставляя след в виде выжженных линий.
