Конспект урока по НВП. Огневая подготовка. Тема1.4. Принадлежность к автомату. Чистка и смазка автомата.

Тема1. Материальная часть автомата Калашникова.

Занятие 4. Принадлежность к автомату. Чистка и смазка автомата.

Основные цели урока:

- изучить принадлежности к автомату;

- освоить порядок чистки и смазки автомата.

Учебные вопросы:

1. Принадлежность к автомату;

2. Чистка и смазка автомата.

Ссылка на видеоурок:

https://www.youtube.com/watch?v=JoRNaW1SRuk

Конспект урока

Учебный вопрос: Принадлежность к автомату.

 Принадлежность служит для разборки, сборки, чистки, смазки автомата и ускоренного снаряжения магазина патронами. К принадлежности относятся: шомпол, протирка, ёршик, отвертка, выколотка, пенал, масленка, обоймы и переходник.

Принадлежность:

1 — выколотка; 2 — масленка; 3 — ёршик; 4 — отвертка; 5 — пенал; 6 — крышка; 7 — протирка; 8 — шомпол; 9 — обойма; 10 — переходник

Шомпол применяется для чистки и смазки канала ствола, а также каналов и полостей частей автомата. Он имеет головку с отверстием для выколотки, нарезку для навинчивания протирки или ершика.

Протирка применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата. Она имеет внутреннюю резьбу для навинчивания на шомпол и прорезь для ветоши или пакли.

Ёршик используется для смазки канала ствола.

Отвертка и выколотка применяются при разборке и сборке автомата. Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал применяется как рукоятка для отвертки при ввинчивании и вывинчивании мушки и как рукоятка для шомпола. Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата, и овальные отверстия для отвертки.

Одногорловая масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.

Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещается 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадания.

Кроме того, пластинчатая пружина обеспечивает прочное соединение обоймы с переходником.

Переходник служит для соединения обоймы с магазином при снаряжении его патронами. Он имеет: снизу (уширенная часть) — два загиба, которые входят в соответствующие пазы на горловине магазина; сверху — два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.

Учебный вопрос:Чистка и смазка автомата.

Автомат должен содержаться в полной исправности и быть готовым к действию. Это достигается своевременной и умелой чисткой и смазкой и правильным хранением автомата.

Чистка автомата, находящегося в подразделении, производится:

• при подготовке к стрельбе;

• после стрельбы боевыми и холостыми патронами - немедленно по окончании стрельбы на стрельбище (в поле); чистятся и смазываются ствольная коробка, канал ствола, газовая камера, газовый поршень, затворная рама и затвор; окончательная чистка автомата производится по возвращении со стрельбы и в течение последующих 3-4 дней ежедневно;

• после наряда и занятий в поле без стрельбы - по возвращении с наряда или занятий;

• в боевой обстановке и на длительных учениях - ежедневно в периоды затишья боя и во время перерывов учений;

• если автомат не применялся, - не реже одного раза в неделю.

После чистки автомат смазать.

Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допустить воздействия влаги на метал.

Чистка и смазка автомата производятся под непосредственным руководством командира отделения. Командир отделения обязан определить степень необходимой разборки, чистки и смазки;

проверить исправность принадлежности и доброкачественность материалов для чистки;

проверить правильность и качество произведенной чистки и дать разрешение на смазку и сборку;

проверить правильность произведенной смазки и сборки автомата.

На стрельбище автомат после стрельбы чистить раствором РЧС или жидкой ружейной смазкой. Чистка автоматов раствором РЧС производится только под руководствомофицеров или старшины подразделения. Автомат, вычищенный на стрельбище жидкой ружейной смазкой, после возвращения в казарму необходимо вычистить раствором РЧС. В полевых условиях чистка и смазка автомата производятся только жидкой ружейной смазкой.

Материалы для чистки и смазки оружия.

Для чистки и смазки автомата применяются:

• жидкая ружейная смазка - для чистки автомата и смазывания его частей и механизмов при температуре воздуха от +50 до -50°С;

• ружейная смазка - для смазывания канала ствола, частей и механизмов автомата после их чистки; эта смазка применяется при температуре воздуха выше +5°С;

• раствор РЧС (раствор чистки стволов) - для чистки каналов стволов и других частей автомата, подвергшихся воздействию пороховых газов.

• ветошь или бумага КВ-22 - для обтирания, чистки и смазки автомата; • пакля (короткое льноволокно), очищенная от кострики, - только для чистки канала ствола. Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки

Последовательность чистки автомата

• подготовить материалы для чистки и смазки;

• разобрать автомат;

• осмотреть принадлежность и подготовить ее для использования при чистке;

• прочистить канал ствола и патронник;

• прочистить газовую камеру, газовую трубку и дульный тормоз-компенсатор;

• прочистить ствольную коробку, затворную раму, затвор, газовый поршень;

• остальные металлические части насухо протереть ветошью;

• при сильном загрязнении частей прочистить их жидкой ружейной смазкой, а затем насухо протереть;

• деревянные части обтереть сухой ветошью;

• об окончании чистки автомата солдат докладывает командиру отделения;

• с разрешения командира отделения производятся смазка и сборка автомата.

Последовательность смазки автомата

• смазать канал ствола, патронник и дульный тормоз-компенсатор;

• все остальные металлические части и механизмы автомата с помощью промасленной ветоши покрыть тонким слоем смазки;

• деревянные части не смазывать;

• по окончании смазки собрать автомат, проверить работу его частей и механизмов;

• вычистить и смазать магазины и принадлежность;

• автомат показать командиру отделения.

Вопросы

1.Назовите принадлежность  для разборки, сборки, чистки, смазки автомата и ускоренного снаряжения магазина патронами.

2. Когда производится чистка и смазка автомата и в какой последовательности?

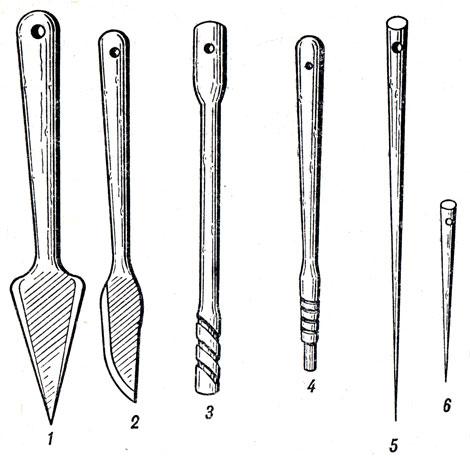

3. Изготовьте комплект палочек для чистки автомата.

4. Подготовьте принадлежность к чистке автомата и покажите порядок чистки и смазки: ствола, газовой камеры, затворной рамы с газовым поршнем и ударно-спускового механизма.
