Конспект занятия по теме: Электронный конструктор "Знаток". Схема с лампочкой и выключателем.

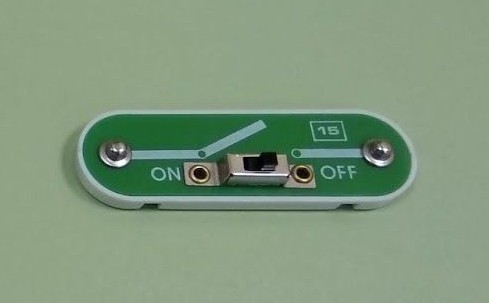

Давайте теперь соберем нашу первую электронную схему. Для этой схемы нам понадобятся еще три детали из набора: лампочка, выключатель и батарейный блок

(Показать учащимся, как выглядят эти детали и помочь им найти их в коробке).

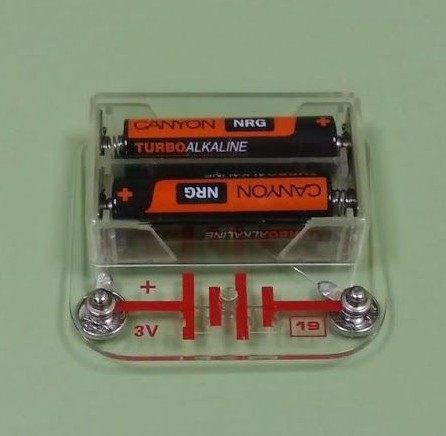

Давайте немного поговорим про эти детали. Лампочка может светиться. Это понятно. В батарейном блоке установлены батарейки, которые вы наверняка уже встречали в других устройствах.

Вопросы:

В каких электроприборах вы встречали батарейки?

Как вы думаете, для чего они нужны? (Батарейки являются источником электрического тока).

Сегодня мы с вами будем знакомиться с электричеством, оно будет встречаться нам везде, пока мы путешествуем по Стране Электричества.

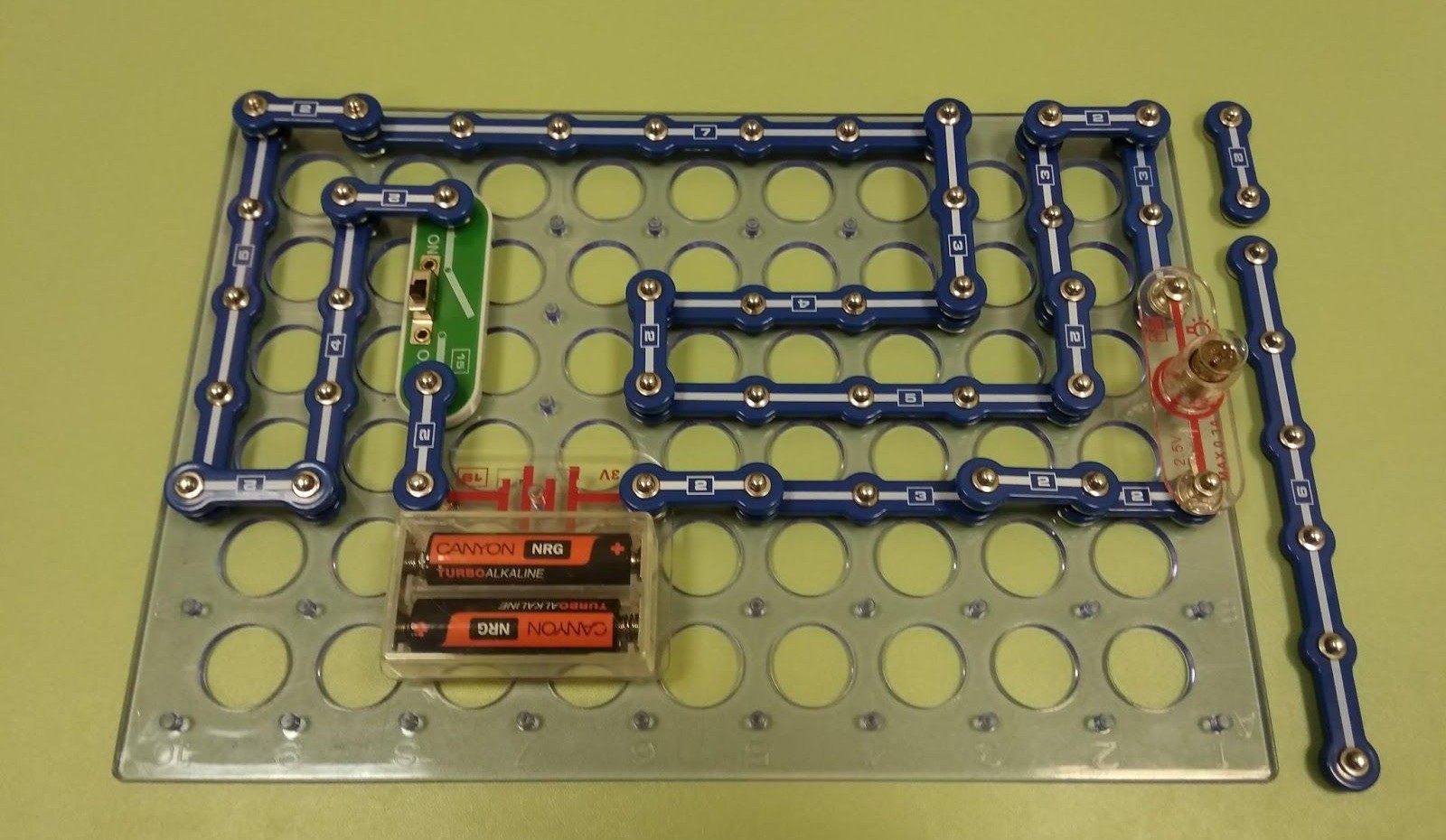

Задание: У вас на плате собрана “змейка” из проводов. И лампочка, и выключатель, и батарейный блок также, как и провода, имеют 2 “кнопки” снизу и 2 “клеммы” сверху (Продемонстрировать это учащимся). Клеммы нужны для того, чтобы соединять друг с другом различные детали. Вставьте лампочку, выключатель и батарейный блок в “змейку” и соедините получившуюся схему в замкнутую цепь. Для этого:

Можно и нужно разъединять некоторые части “змейки” и немного ее пересобрать.

Нельзя прикреплять новые детали просто так поверх проводов.

Задание собрать самую простую электронную схему специально дается перед объяснением материала про электричество и электрические цепи, чтобы, с одной стороны, оценить у участников группы уровень понимания схемотехники, а, с другой стороны, дать возможность учащимся совершать ошибки с тем, чтобы потом их и исправлять.

Молодцы! Здорово! У всех вас получилось собрать свою первую электронную схему. Да, некоторые из вас допускали ошибки, но потом их успешно исправили. У всех получилось зажечь лампочки. Молодцы, ребята! Пора нам с вами чуть ближе познакомиться с электричеством. Мы ведь находимся в Стране Электричества! А каждому путешественнику нужно хорошо знать то, что его окружает. Вы наверняка знаете, что в любом путешествии нужно быть очень осторожным.

Количество электричества бывает разным. В нашем конструкторе в батарейном блоке находятся две маленькие батарейки, они дают очень немного электричества. В домах, где мы с вами живем, установлены розетки, где электричества намного больше. И оно может быть даже опасно для жизни и здоровья.

Вопрос: Кто из вас знает, откуда берется электричество в наших домах? (Электричество поступает в дома по большим проводам с электростанции).

Сила электрического тока, приходящего к нашим домам по большим проводам с электростанции - очень большая! Для того, чтобы это электричество не причинило никому вреда, эти провода натянуты очень высоко.

Посмотрите, как работают ваши схемы из деталей конструктора “Знаток” - в них электрический ток течет по проводам от батарейного блока к лампочке. Электрический ток - это поток заряженных частиц очень маленького размера. Он как вода в реке. Воды может быть много - и тогда река большая и полноводная, а может быть и мало- тогда река превращается в маленький ручеек. Электрического тока тоже может быть много, а может быть мало. Вода в реке течет в одну сторону, так и ток в проводах тоже имеет свое направление. Ток течет от “+” клеммы батарейного блока к “-”.

Наша лампочка очень хорошо себя чувствует, когда подключена к одному батарейному блоку. Но если эту лампочку подключить к двум батарейным блокам, то она может испортиться, потому что для нее будет слишком много электричества. В конструкторе Знаток есть детали, которые нельзя подключать просто так даже к одному батарейному блоку, потому что этого электричества для них будет очень много. Об этом мы еще поговорим.

Змейка из проводов, которую вы собрали на плате конструктора называется цепь. Когда мы подключаем батарейку и лампочку, эта цепь становится электрической цепью. На примере нашей первой схемы мы можем с вами посмотреть, как живут все жители Страны Электричества. Они все содержат внутри себя электрические цепи. И посмотрите: в этих цепях обязательно должен быть источник электрического тока - у нас это батарейка. Также в этих цепях обязательно должны быть элементы, которые что-то делают, когда через них проходит электричество - лампочка светится.

Давайте посмотрим, какие могут быть ошибки при сборке схем:

Разрыв в цепи. Если цепь не замкнута, то электрический ток течь не будет, даже, если потребитель тока (у нас - это лампочка) расположен у “+” клеммы батарейного блока.

Прикрепление деталей поверх провода В таком случае весь ток будет проходить по проводу, а не через электронные компонент. Так, лампочка, прикрепленная к проводу гореть не будет.

- Короткое замыкание. Это происходит тогда, когда в цепи “+” клемма источника электрического тока замкнута на “-”. В таком случае сила тока сильно возрастает, что приводит к быстрому выходу из строя батарейного блока. От очень большой силы тока батарейки начинают сильно нагреваться и может даже оплавиться сам блок, в котором они находятся.

Вопросы:

- Если я прикреплю провод сверху на батарейный блок, это будет коротким замыканием? (Да, конечно).

- А если соединить “+” клемму блока питания длинной “змейкой”, состоящей из проводов, с “-”, это будет коротким замыканием? (Да, это точно такое же короткое замыкание.)

- Отсутствие источника тока. Электрическая цепь, к которой не подключен батарейный блок, работать не будет, т.к. электрическому току в ней неоткуда взяться.

Вопрос: Проверьте сами себя, не допустили ли вы одну или несколько из перечисленных ошибок при сборке схемы?

Время нашего урока подходит к концу. Пора собирать детали конструктора обратно в коробку. Будем подводить итоги.

• Что нового вы сегодня узнали?

• Чему научились за этот урок?

• Что было особенно сложным?

• Что показалось самым интересным?
