Конспекты лекций по обработке дерева на станках. Тема № 67. Работа на цепнодолбёжных станках

Заготовку укладывают на стол станка, базируя ее по направляющей линейке и торцевому упору. Зазоры между линейкой и деталью не допускаются.

Если длина гнезда L совпадает с размером ширины режущей головки Lц, то для образования гнезда достаточно однократного осевого перемещения цепочки на заданную глубину гнезда Н (рис. 145 а ). Чтобы получить гнездо большей длины, древесину выбирают сначала в левом конце гнезда, затем в правом, а после оставшуюся перемычку расфрезеровывают повторным опусканием суппорта фрезерной головки сверху вниз с последующей зачисткой дна гнезда ( рис. 145 б ).

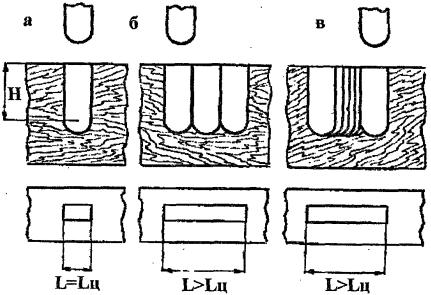

Рис. 145. Способы формирования гнезд:
а - однократное заглубление; б - многократное заглубление без боковой подачи; в - формирование концов шезда путем заглубления и расфрезеровывания промежутка при ботовой подаче; Н - лубина гнезда; Lц - размер цепочки; L - размер гнезда

Если глубина гнезда небольшая и древесина мягкая, можно после формирования концов гнезда расфрезеровать перемычку при боковой подаче заготовки (рис. 145 в ). При большой глубине гнезда и твердой древесине во избежание разрыва цепочки фрезерование боковой подачей применять не следует. Нельзя формировать удлиненное гнездо при одном заглублении и боковой подаче, так как противоположная стенка гнезда

Полученные детали должны удовлетворять таким требованиям. Неравномерность ширины гнезда допускается не более 0,2 мм на длине 100 мм, а отклонение от перпендикулярности гнезда к базовой поверхности детали - не более 0,2 мм на длине 100 мм.

В процессе эксплуатации станка необходимо постоянно контролировать поступление смазки к направляющей линейке режущей головки. Подшипник линейки смазывают с помощью плунжерного насоса, а количество подаваемого масла регулируют винтом, который находится внутри станины.
