Электродолбёжник (рис. 146) служит для выборки гнезд, четвертей и пазов, зарезки шипов, выполнения врубок. Рабочей частью оборудования является фрезерная цепь с направляющей шиной и ведущей звездочкой. На корпусе электродвигателя долбежника имеется в нижней части прилив для укрепления направляющей шины, а по бокам - две муфты, служащие для перемещения долбежника во время работы. Устанавливают долбежник на опорной раме с направляющими стойками. Подача вниз осуществляется нажимом рук, а подъем корпуса и долбежной цепи происходит под действием пружин на рычаги подъема. Для регулирования глубины долбления на одной из стоек имеется ограничительное кольцо, закрепляемое в нужном положении при помощи барашковой гайки.

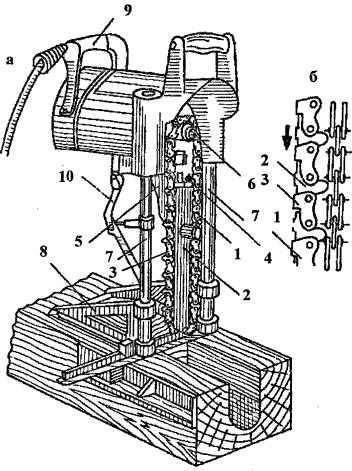

Рис. 146. Электродолбежник:
a - общий вид: 1 - фрезерная цепь; 2 - направляющая шина; 3 - ведущая звездочка; 4 - натяжной болт; 5 - прилив для укрепления шины; 6 - муфта; 7 - направляющие стойки; 8 - опорная рамка; 9 - пусковая рукоятка; 10 - рычаги подъема; б - фрезерная цепь: 1 - режущие звенья; 2 - направляющие звенья; 3 - выбирающие звенья

Ширина выбираемого гнезда определяется шириной цепи, которая состоит из трех рядов звеньев:

1. режущих звеньев, резцы которых затачивают с небольшим скосом внутрь, наподобие зубьев поперечной цепи;

2. выбирающих звеньев;

3. зачищающих звеньев.

Для выполнения различных выборок долбежник комплектуют сменными комплектами цепей и шин различной ширины.

Выборку гнезд электродолбежником выполняют по рискам или шаблону. Для чего, установив и закрепив поперечную линейку соответственно расстоянию от кромки бруса до гнезда, ставят долбежник на место выборки. Взявшись правой рукой за рабочую рукоятку (над фрезерной цепью), а левой - за рукоятку 9, запускают двигатель и опускают цепь долбежника вниз по стойкам до соприкосновения с древесиной. По мере выборки древесины долбежник опускают на требуемую глубину, соответствующую нужному размеру. Подача цепи должна быть легкой и равномерной. Во время работы нужно следить за тем, чтобы поперечная планка (упор) была постоянно прижата к детали, большие гнезда зарезают сначала с концов, а затем выбирают середину.
