Конспекты лекций по столярным и плотничным работам. Тема № 39.1. Сборка дверных блоков на строительстве

Работы по сборке дверных блоков состоят из сборки коробки, отборки фальцев полотен по створу, подгонки двери к коробке, врезки петель, замка и других приборов, установки нащельников, навешивания полотен на петли, олифования и окраски. Коробки собирают в сборочном станке (вайме).

Полотно однопольной двери нужно тщательно подогнать к четвертям коробки. При работе вручную сначала подгоняют кромку одного вертикального бруска, затем второго и далее горизонтального бруска.

У двупольных дверей сначала отбирают фальц по створу полотен и после подгонки полотен складывают их таким образом, чтобы горизонтальные бруски рамочных дверей совпадали, т. е. находились на одном уровне. Затем подгоняют оба полотна, они должны плотно прилегать к четвертям коробки по всему периметру, не выступая за плоскость бруска коробки и не западая. Навешивают полотно на две или три петли, причем бауты верхней и нижней петель должны быть на одной вертикальной оси. Замки врезают с помощью шаблона П. Е. Кускова (см. рис. 89). Отверстия под замки в дверных полотнах выбирают кондуктором (рис. 128). Им можно выбирать гнезда и на навешенных дверных полотнах.

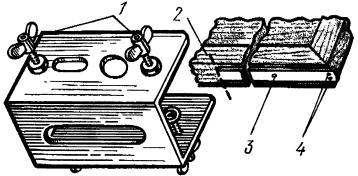

Рис. 128. Кондуктор для выборки отверстий под замок в дверях:
1 — зажимные винты, 2 — дверь, 3 — рейка, 4 — гвозди

Выбирают гнезда под замки в дверях следующим образом. Открывают дверь примерно под углом 75° и закрепляют ее в этом положении, установив два клина под нижнюю часть полотна. После этого размечают место установки кондуктора. Кондуктор Устанавливают по разметке и винтами закрепляют на двери.

Фиксировать положение кондуктора можно рейкой, прибиваемой гвоздями к кромке полотна сверху. Размер рейки по длине должен соответствовать положению замка от верха двери.

Отверстия в двери по кондуктору выбирают электросверлилкой. Вначале выбирают отверстие для ручки, отверстия и паз для ключевины, затем — паз для замка.

Для закрывания входных дверей в квартире, а также отдельных помещений общественных зданий применяют врезной цилиндровый замок с засовом ЗВ1 (рис. 129, а) (ГОСТ 5089—90).

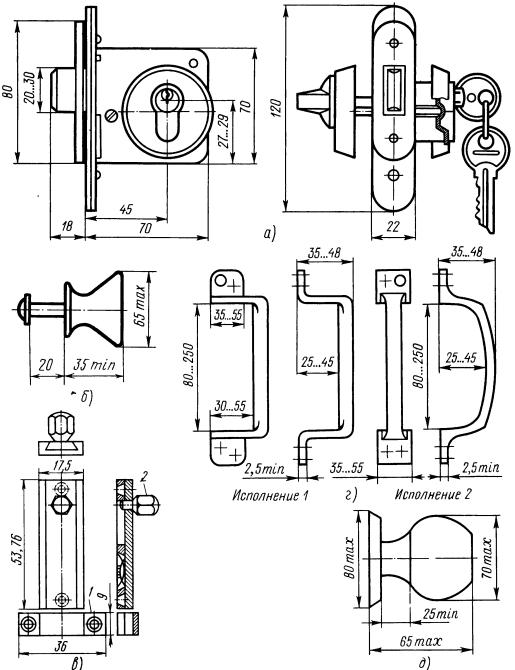

Рис. 129. Приборы для столярных изделий:
а — замок для дверей врезной цилиндровый с засовом ЗВ1, б, в — запоры для шкафов, г — ручки-скобы типа PC, д — ручка-кнопка РК-2; 1 — запорная скоба, 2 — ручка шпингалета

Замки вставляют в вертикальные бруски. При установке замков с ручками необходимо, чтобы ось ручки совпадала с осью ключевины. Планки замков и личинки врезают заподлицо с поверхностью брусков обвязки и коробки.

Для закрывания шкафов применяют запоры (рис. 129,б, в), а для открывания комнатных глухих и остекленных дверей — ручку-скобу (рис. 129, г). Крепят скобу к двери на расстоянии 950...1000 мм от пола. На дверях ванн, санузлов устанавливают ручки-кнопки (рис. 129, д). В дверях, которые не запираются, применяют простые защелки и ручки-кнопки. Для защиты от проникания кухонных запахов в комнаты в дверях кухонь устанавливают врезные защелки.

При установке окрашенных оконных и дверных блоков в проемы на поверхности появляются заколы и другие дефекты, которые зашпатлевывают и окрашивают.
