Конспекты лекций по столярным и плотничным работам. Тема № 57. Устройство перегородок

Перегородки устанавливают на балки, ригели, нельзя ставить их на пол. В местах соприкосновения пола с перегородками прокладывают звукоизоляционные прокладки. При устройстве перегородок учитывают возможность осадки здания, поэтому в каменных зданиях перегородки делают ниже потолка на 10...15 мм, а в брусчатых и бревенчатых — на 50 мм. Этот зазор заделывают паклей и раствором. Зазоры в местах примыкания перегородок к стенам проконопачивают антисептированной паклей, смоченной в алебастровом растворе. К каменным стенам перегородки крепят стальными ершами, которые забивают в деревянные антисептиро-ванные пробки, заложенные в стены. Порядок установки перегородок показан на рис. 160.

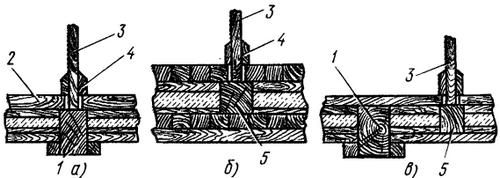

Рис. 160. Установка перегородок:
а — на балку, б — поперек балок, в — вдоль балок; 1 — балка, 2 — пол, 3 — перегородка, 4 — плинтус, 5 — лага

Сплошные перегородки изготовляют в основном одинарными. Их делают из досок толщиной 40...50 и шириной 100...120 мм, сплоченных вертикально. Доски перегородок крепят к перекрытиям с помощью обвязок, причем нижняя обвязка крепится гвоздями к балкам 1 или лагам 5, а верхняя — к потолку.

До установки перегородки 3 в том месте, где она будет стоять, необходимо на стене отбить шнуром две вертикальные меловые линии, затем по лагам, балкам, потолку размечают линии установки досок перегородки, после чего крепят к полу и потолку по разметке верхнюю и нижнюю обвязки. После этого в заранее нарезанных по размеру досках размечают места для образования отверстий под круглые шипы. Доски устанавливают строго вертикально, скрепляя между собой шипами на клею. Диаметр шипов 10...12 мм, длина 100 мм, располагают их по высоте с шагом 1...1,4 мм.

Каркасно-обшивные перегородки состоят из стоек, верхней и нижней обвязок сечением 30...50х50...100 мм. Каркас собирают на гвоздях на полу и после сборки устанавливают на место по заранее размеченным линиям. Крепят каркас к каменным стенам ершами, забиваемыми в заранее установленные деревянные пробки, а к деревянным стенам — гвоздями. Вертикальность каркаса проверяют отвесом. Отклонение от вертикали на все помещение допускается до 10 мм.

После выверки вертикальности каркас обшивают с обеих сторон досками толщиной 19...25 мм или плитными материалами, прибивая их к каркасу гвоздями. Внутреннее пространство заполняют минераловатными плитами.
