Конспекты лекций по столярным и плотничным работам. Тема № 6. Строгание древесины

Инструменты для ручного строгания. После распиливания заготовки имеют риски, шероховатость, покоробленность. Все эти дефекты устраняют строганием. Кроме того, при строгании заготовкам придают нужную форму. Для ручного строгания исп зуют деревянные рубанки. Рубанок (рис. 18, а) состоит из деревянного корпуса, в который вставлен нож, прочно закрепленный клином. Клин опирается на заплечики, сделанные с боков летка. Плоскость поверхности летка, к которой прилегает нож, должна обеспечить его плотное прилегание. Качание ножа не допускается. В подошве рубанка, т. е. в нижней части корпуса, имеется узкая прорезь (пролет) шириной (5,7 ± 0,5...1) мм, через которую за подошву выступает лезвие ножа.

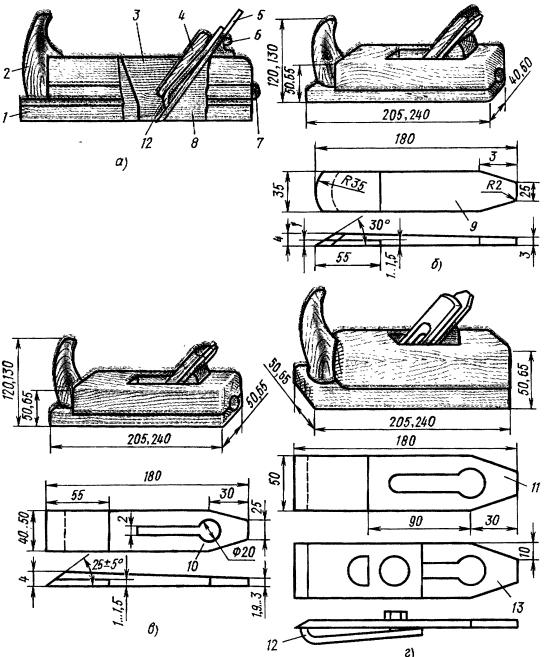

Рис. 18. Рубанки:
а — общий вид, б — шерхебель, в — с одиночным ножом, г — с двойным ножом; 1 — корпус, 2 — рог, 3 — леток, 4 — клин, 5 — нож, 6 — упор, 7 — пробка, 8 — подошва, 9 — нож шерхебельный, 10 — нож одиночного рубанка, 11 — нож двойного рубанка, 12 — стружколом, 13 — нож со стружколомом

Для лучшей работы рубанком и удобного продвижения его по материалу в передней части имеется рог. Подошва рубанка, фуганка должна быть ровной, гладкой. Ввиду того что подошва работает на истирание, в ней делают вклейку из древесины граба, клена, белой акации, ясеня или бука. Рог, упор, клин, накладки выполняют из древесной, предусмотренной для изготовления подошвы корпуса, и из древесины березы, ильма. Ручки изготовляют из фанерной необлицованной плиты ПФ-А. Склеивают подошву рубанка и накладку на водостойких клеях. Древесина для изготовления рубанка, фуганка не должна иметь трещин, гнили, прорости, червоточин, сучков больших размеров, несросшихся сучков, смоляных кармашек и др. Влажность древесины должна быть (10 ±2) %. Поверхности деталей рубанков, фуганков, за исключением подошвы корпусов (колодок) и поверхности клина, прилегающей к ножу, покрывают светлым водостойким лаком.

Шерхебель (ГОСТ 14666—79) (рис. 18, б) предназначен для грубого строгания древесины вдоль, поперек и под углом к волокнам. После строгания шерхебелем поверхность древесины получается неровной со следами углублений в виде желобков. Это вызвано тем, что лезвие ножа имеет овальную форму с радиусом 35 мм. При работе нож выпускают до 3 мм. При работе шерхебелем стружка получается узкая и толстая. Масса шерхебеля составляет 0,82 кг.

Рубанок с одиночным ножом (ГОСТ 14664—77) (рис. 18, в) применяют для выравнивания поверхности после распиливания или для строгания ее после обработки шерхебелем. Лезвие у ножа шириной 40...50 мм прямолинейное, выпускают его на 1 мм. Так как в этом рубанке нет стружколома (горбатика), стружка образуется без излома, поэтому на поверхности обрабатываемой древесины часто получаются задиры, а иногда отколы. Масса рубанка 0,9 кг.

Рубанок с двойным ножом (ГОСТ 14665—77) (рис. 18, г) используют для чистового строгания древесины, застрагивания торцов, а также свилеватой древесины и древесины с задирами. Этот рубанок помимо ножа имеет контрнож — стружколом. Наличие стружколома улучшает качество строгания, так как стружка после отделения поднимается вверх по ножу, отгибается и, попадая на стружколом, ломается. Излом стружки после отделения предотвращает возможность ее оидепа или откола от поверхности древесины. Масса рубанка 0,97 кг.

Чем ближе к ножу будет установлен стружколом, тем скорее он обломит стружку, поэтому для более качественной обработки древесины стружколом ставят ближе к ножу. Но вместе с тем следует учесть, что очень близко (менее 2 мм) стружколом ставить нельзя, так как стружка при этом будет забиваться под лезвие и процесс строгания затруднится.

Помимо деревянных рубанков для строгания древесины применяют металлические шерхебели и рубанки с одиночным и двойным ножами (рис. 19). Рубанки представляют собой металлический корпус, в который вставлен нож, закрепленный в корпусе винтом. Рог и ручку делают из древесины. Величину снимаемой стружки регулируют вылетом ножа. Для этого надо освободить винт и переместить нож вверх или вниз на нужную величину, а затем снова закрепить винт.

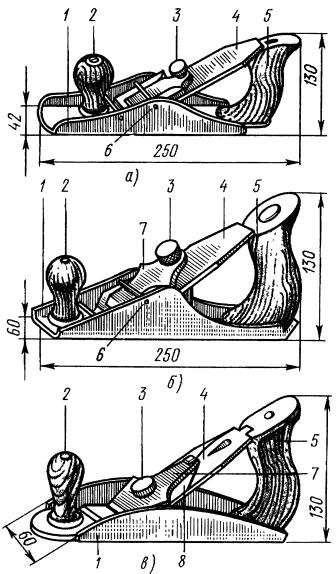

Рис. 19. Металлические рубанки:
а — шерхебель, б — рубанок с одиночным ножом, в — рубанок с двойным ножом; 1 — корпус, 2 — рог-рукоятка, 3 — винт, 4 — нож, 5 — ручка, 6 — стержень, 7 — прижим, 8 — основание под нож

Фуганок (ГОСТ 14670—77) служит для окончательного чистового строгания, а также для прифуговки отдельных деталей (рис. 20). Фуганок почти в три раза длиннее рубанка, что позволяет строгать им длинные детали. В передней части фуганка на корпусе расположена пробка, ударом молотка по которой из корпуса выбивают нож из летка. Лезвие ножа должно выступать на 1 мм. При обработке фуганком древесины с волнистой поверхностью получается стружка в виде небольших кусков, а при повторном проходе образуется непрерывная тонкая стружка, показывающая, что строгание следует закончить, так как поверхность получается гладкой. Масса фуганка 3,25 кг.

Рис. 20. Фуганок:
а — общий вид; б — нож фуганка; 1 — пробка, 2 — ручка

Более короткие детали обрабатывают полуфуганком (ГОСТ 14671—77), имеющим более короткий корпус (530 вместо 650 мм).

Для зачистки древесины, имеющей задиры и свилеватость, применяют рубанок с укороченным корпусом — шлифтик. Шлиф-тик имеет узкую щель (шириной 5 мм) и увеличенный угол присадки (60°), благодаря чему при работе им снимается тонкая стружка и поверхность древесины обрабатывается чище. Лезвие ножа выпускается на 0,5 мм.

Цинубель (ГОСТ 14667—79) (рис. 21) служит для образования на поверхности древесины мелких, едва заметных борозд и ворсистости под склеивание (облицовывание). Нож имеет зазубренное лезвие. При замене в цинубеле зазубренного ножа на обычный его используют как шлифтик.

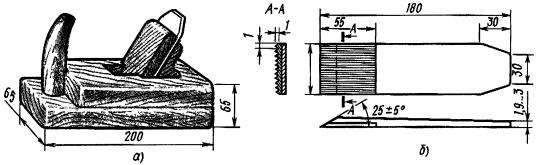

Рис. 21. Цинубель:
а — общий вид, б — цинубельный нож

Торцовый рубанок (рис. 22) используют как обычный рубанок и для строгания торцов, так как установленный в нем под углом к боковой поверхности нож облегчает процесс строгания и повышает качество обработки. При строгании под углом к оси доски обычный рубанок можно использовать как торцовый.

Рис. 22. Торцовый рубанок:
а — общий вид, б — подошва рубанка

Зензубель (ГОСТ 14668—79) (рис. 23) служит для ручной отборки и зачистки четвертей в деталях столярных изделий. Корпус у зензубеля высокий (80 мм) и узкий с прямой подошвой. Наличие в корпусе бокового отверстия обеспечивает свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе им образуется четверть. Масса зензубеля 0,38 кг.

Рис. 23. Зензубель:
а — общий вид, б — клин, в — вид корпуса сбоку, г — вид снизу, зензубеля

Фальцгебель (ГОСТ 14669—79) (рис. 24) служит для выборки четвертей в деталях столярных изделий; в отличие от зензубеля имеет ступенчатую подошву. Масса фальцгебеля 0,5 кг.

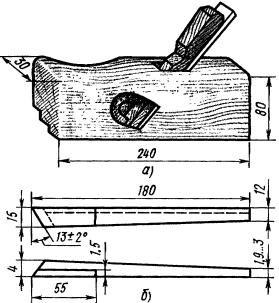

Рис. 24. Фальцгебель:
а — общий вид, б — нож

Шпунтубель (рис. 25, а) предназначен для ручной выборки пазов-шпунтов на кромках и пластях деталей. Состоит из двух корпусов, соединенных винтами, причем в одном из корпусов крепят нож. Корпуса устанавливают на требуемом расстоянии паза (шпунта) от кромки детали. Для выборки пазов разной ширины имеется набор ножей. Длина шпунтубеля 250, ширина 20, высота 80 мм; масса 1,1 кг.

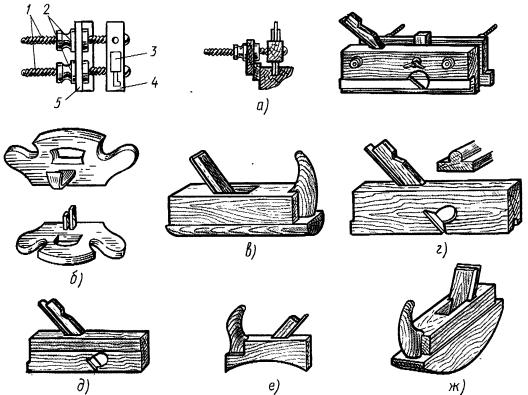

Рис. 25. Инструменты для профильного строгания:
а — шпунтубель, б — грунтубель, в — галтель, г — штап, д — калевка, е — горбач с вогнутым корпусом, ж — горбач с выпуклым корпусом; 1 — винты, 2 — гайки, 3 — нож, 4 — корпус, 5 — направляющая планка

Грунтубель (рис. 25, б) служит для выборки паза, а также зачистки трапециевидного паза, выбранного наградкой.

Галтелью (рис. 25, в) образуют желобки разной ширины или глубины с различным радиусом закругления. Корпус галтели имеет подошву выпуклой формы. Длина галтели 250, ширина 10...25, высота 60...80 мм.

Штап (рис. 25, г) предназначен для образования закруглений на кромках деталей. Подошва корпуса и нож имеют вогнутую форму.

Калевкой (рис. 25, д) производят профильную обработку кромок деталей. Подошва имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей имеется набор калевок.

Горбач (рис. 25, е, ж) служит для строгания вогнутых и выпуклых поверхностей. Корпус горбача имеет по всей длине выпуклую или вогнутую форму (с постоянной кривизной), которая должна соответствовать профилю (кривизне) обрабатываемой детали. Нож у горбача имеет прямое лезвие. Длина горбача 100... 250, ширина и высота 60 мм.
