Конструирование, моделирование и изготовление учебных наглядных пособий для уроков черчения.

Индивидуальный проект по предмету «Технология»

Тема: конструирование и изготовление

3Д-моделей для уроков черчения в

МОУ «Лицей №8»

Автор: ученик 10 класса Пекаревич Данила

Руководитель проекта: преподаватель Кулешова Е.П.

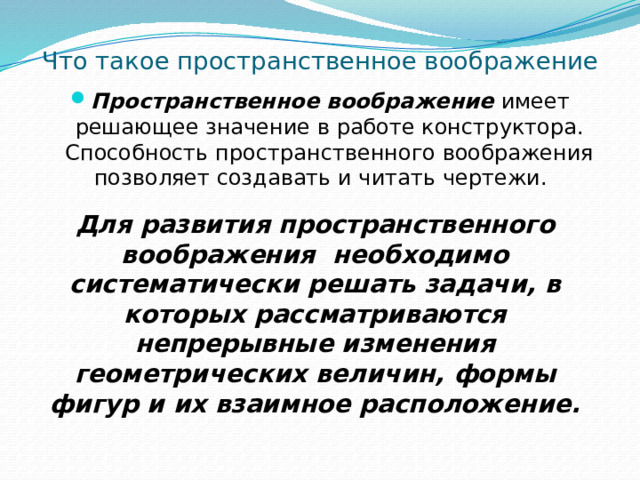

Что такое пространственное воображение

• Пространственное воображение  имеет решающее значение в работе конструктора. Способность пространственного воображения позволяет создавать и читать чертежи.  

Для развития пространственного воображения  необходимо систематически решать задачи, в которых рассматриваются непрерывные изменения геометрических величин, формы фигур и их взаимное расположение.  

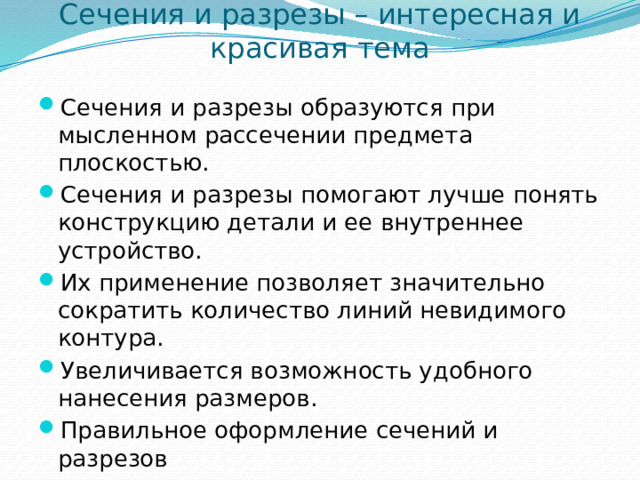

Сечения и разрезы – интересная и красивая тема

• Сечения и разрезы образуются при мысленном рассечении предмета плоскостью.
• Сечения и разрезы помогают лучше понять конструкцию детали и ее внутреннее устройство.
• Их применение позволяет значительно сократить количество линий невидимого контура.
• Увеличивается возможность удобного нанесения размеров.
• Правильное оформление сечений и разрезов

(по ГОСТу) позволяет определить материал изделия.

На уроках черчения много рисуем на доске и в конспекте

Плакаты хорошо помогают в понимании темы предмета

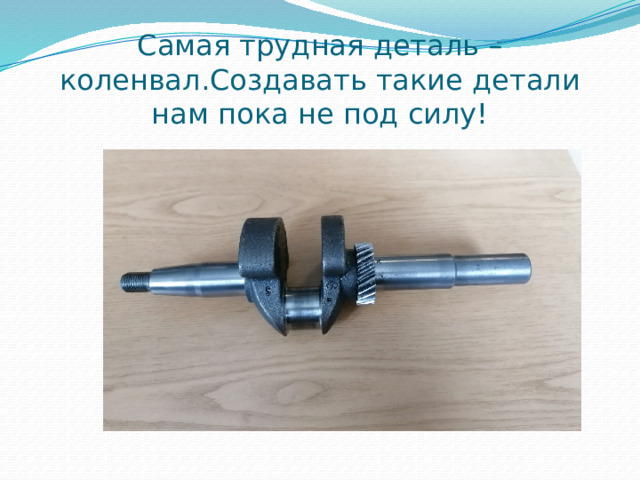

Самая трудная деталь – коленвал.Создавать такие детали нам пока не под силу!

За работой на кульмане

• Иногда можно почертить на кульмане. Чаще - в программе «Компас» на компьютере.

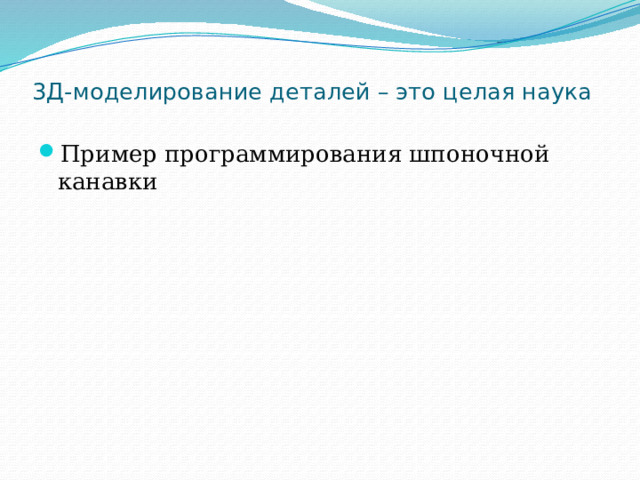

3Д-моделирование деталей – это целая наука

• Пример программирования шпоночной канавки

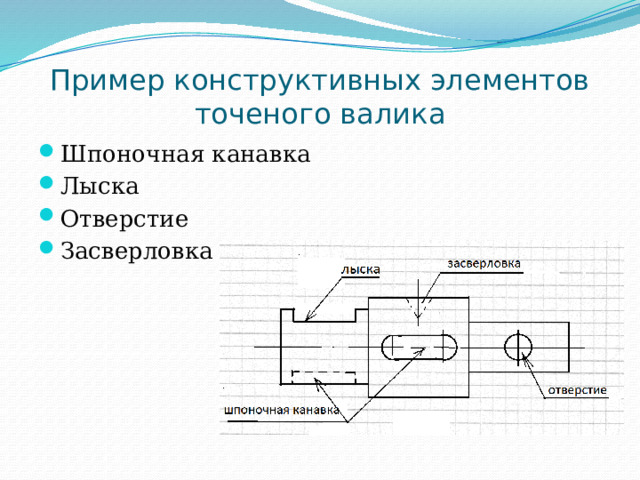

Пример конструктивных элементов точеного валика

• Шпоночная канавка
• Лыска
• Отверстие
• Засверловка

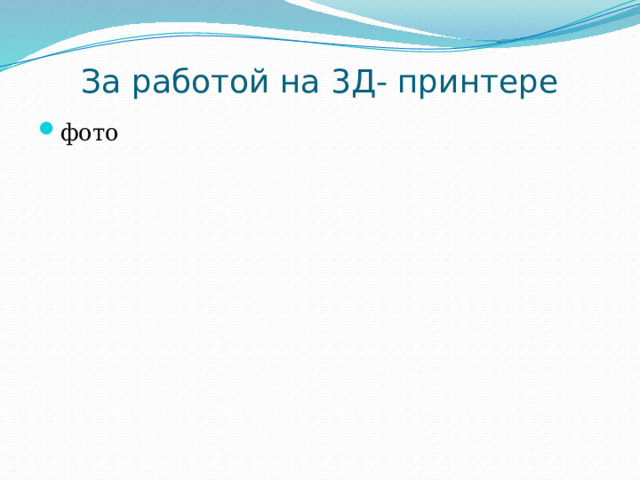

За работой на 3Д- принтере

• фото

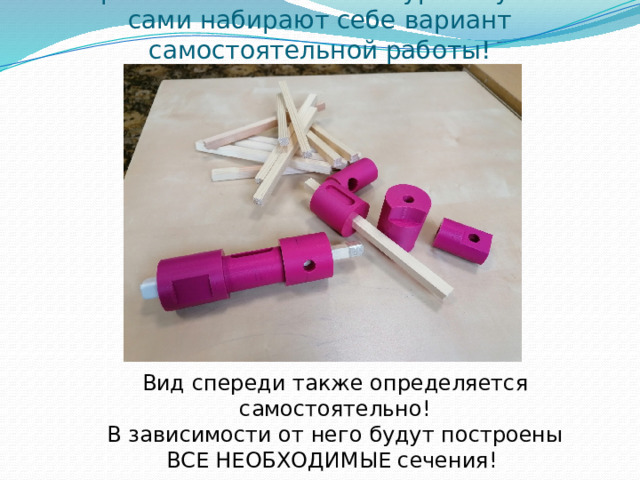

Невероятные возможности урока: ученики сами набирают себе вариант самостоятельной работы!

Вид спереди также определяется самостоятельно!

В зависимости от него будут построены ВСЕ НЕОБХОДИМЫЕ сечения!

Класс работает

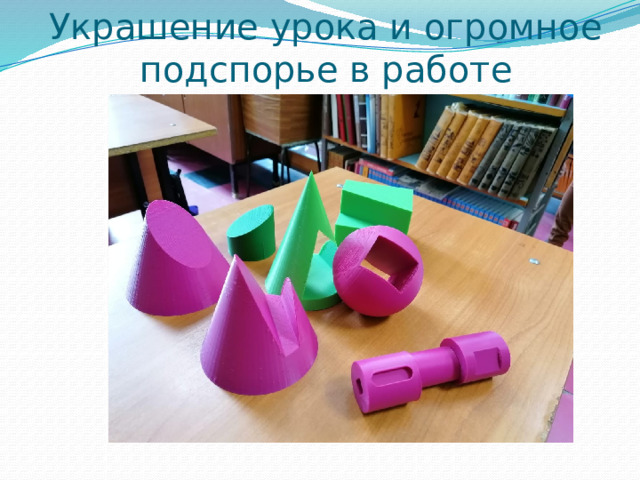

Украшение урока и огромное подспорье в работе
