Конструирование. Построение чертежа ночной сорочки с цельнокроенным рукавом
Категория:
Технология (девочки)
04.02.2021 23:49
Просмотр содержимого документа
«Конструирование. Построение чертежа ночной сорочки с цельнокроенным рукавом»
Конструирование
7 класс
Тема :
Построение
чертежа
НОЧНОЙ СОРОЧКИ С
ЦЕЛЬНОКРОЕНЫМ РУКАВОМ
Цель
Получение навыков построения чертежа с использованием инструкционной карты и чертежных инструментов.
УРОКА
В с п о м н и м
прошлый
урок
Мерки для построения чертежа ночной сорочки
С ш
– полуобхват шеи
Сг II
– полуобхват груди II
Оп
– обхват плеча
Ди
– длина изделия
Снятие мерок
для построения чертежа ночной сорочки.
Условное
обозначение
Название
мерок
Полуобхват
Способ измерения
С ш
мерок
шеи
С гII
Полуобхват
Назначение
Снимается по основанию шеи, под 7 шейным позвонком и ярёмной впадиной.
Обхват плеча
О п
Груди 2
Для определения размера горловины.
Сзади по верхним углам лопаток, через подмышечные впадины, спереди на уровне высоких точек ягодиц.
Запись в тетради
мерок
В половинном размере
Перпендикулярно оси плеча (часть руки от плечевой точки до локтевой) так, чтобы верхний край ленты касался верхнего угла подмышечной впадины.
Д и
Длина изделия
Для определения размера изделия и ширины ночной сорочки.
В половинном размере
Определение ширины рукава.
Вертикально от 7-шейного позвонка до линии талии, затем от линии талии до желаемой длины.
Полностью
Определение длины сорочки
Полностью
5мм

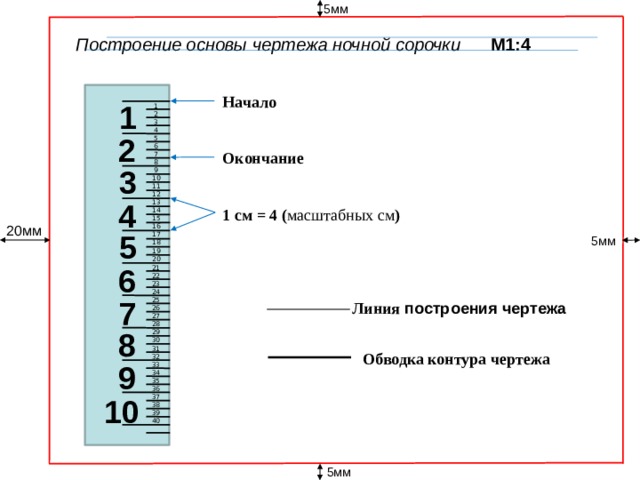

Построение основы чертежа ночной сорочки М1:4
Начало
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
2
Окончание
3
4
1 см = 4 ( масштабных см )
20мм
5
5мм
6
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
7
Линия построения чертежа
8
Обводка контура чертежа
9
10
5мм
б
о
б
с
о
к
р
о
с
к
р
е
в
о
е
о
з
в
з
о
й
й
Чертеж ночной сорочки с цельнокроеным рукавом.
линия горловины
линия плеча
линия плеча
линия горловины
р
р
у
у
к
к
а
а
в
в
а
а
с
р
е
з
с
р
е
з
с
е
р
е
д
и
н
а
с
е
р
е
д
и
н
а
линия груди
линия груди
Спинка
Перед
сгиб
сгиб
линия низа
линия низа
Построение чертежа
ночной сорочки с цельнокроеным рукавом

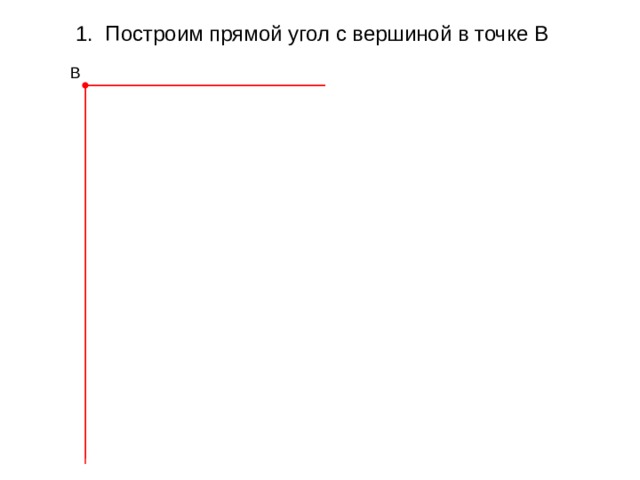

1. Построим прямой угол с вершиной в точке В
В
2. Определяем ширину сорочки ВВ 1 =25,8см
В
В 1
3. Определяем длину сорочки ВН=80см
В
В 1
Н

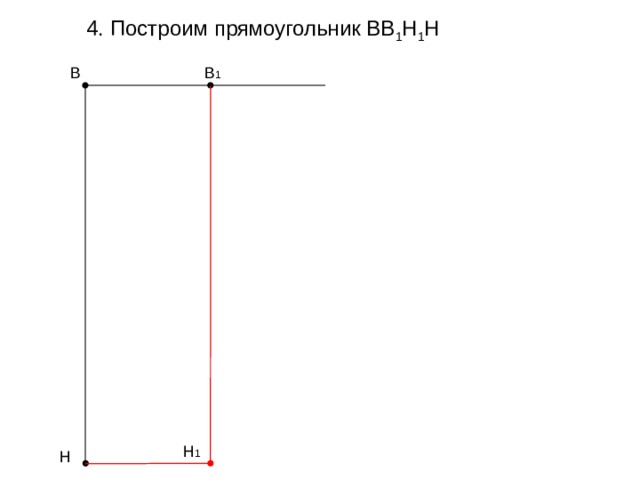

4. Построим прямоугольник ВВ 1 Н 1 Н
В
В 1
Н 1
Н
5. Отмеряем ширину горловины сорочки ВВ 2 =6,7см
В
В 1
В 2
Н 1
Н
6. Отмеряем глубину горловины спинки ВВ 3 =2,3см
В
В 1
В 2
В 3
Н 1
Н
7. Проводим линию выреза горловины спинки В 2 В 3
В
В 1
В 2
В 3
Н 1
Н
8. Отмеряем глубину горловины переда ВВ 4 =7,7см
В
В 1
В 2
В 3
В 4
Н 1
Н

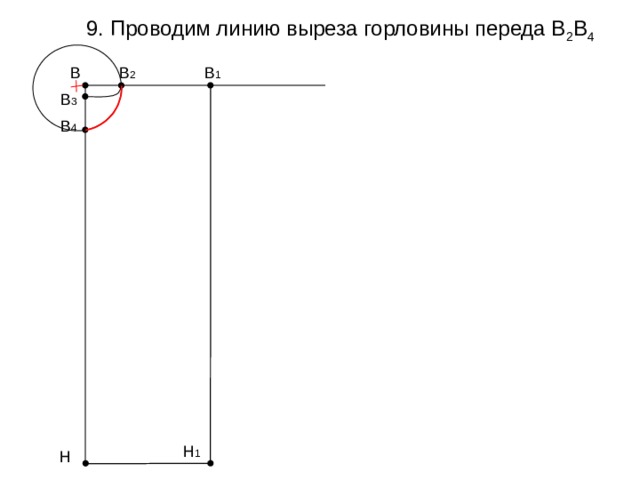

9. Проводим линию выреза горловины переда В 2 В 4
В 2
В 1
В
В 3
В 4
Н 1
Н
10. Отмеряем глубину проймы В 1 Г=20см, проводим линию груди.
В 1
В 2
В
В 3
В 4
линия груди
Г
Н 1
Н
11. Отмеряем длину рукава В 1 В 5 =ГГ 1 =6см
В 5
В 1
В 2
В
В 3
В 4
Г 1
линия груди
Г
Н 1
Н
12. Соединяем точки В 5 и Г 1
В 1
В 5
В 2
В
В 3
В 4
Г 1
линия груди
Г
Н 1
Н
13. Находим вспомогательную точку Г 2 (ГГ 1 =ГГ 2 =6см)
В 5
В
В 2
В 1
В 3
В 4
Г 1
линия груди
Г
Г 2
Н 1
Н

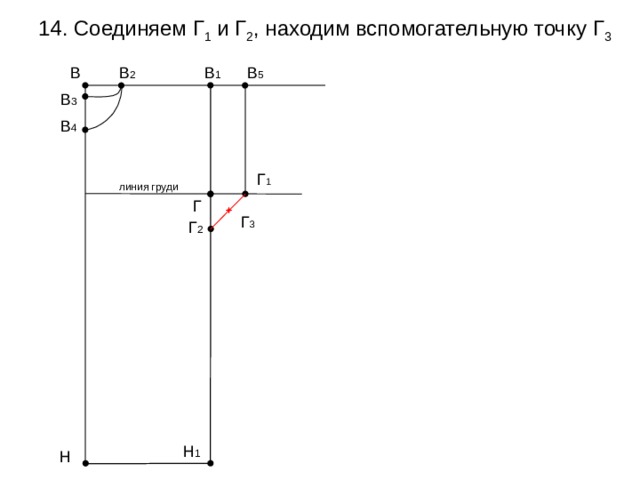

14. Соединяем Г 1 и Г 2 , находим вспомогательную точку Г 3
В 5
В
В 2
В 1
В 3
В 4
Г 1
линия груди
Г
Г 3
Г 2
Н 1
Н
15. Отмеряем глубину прогиба Г 3 Г 4 =п/в=1,5см
16. Соединяем точки Г 1 Г 4 Г 2
В 2
В
В 5
В 1
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 1
Н

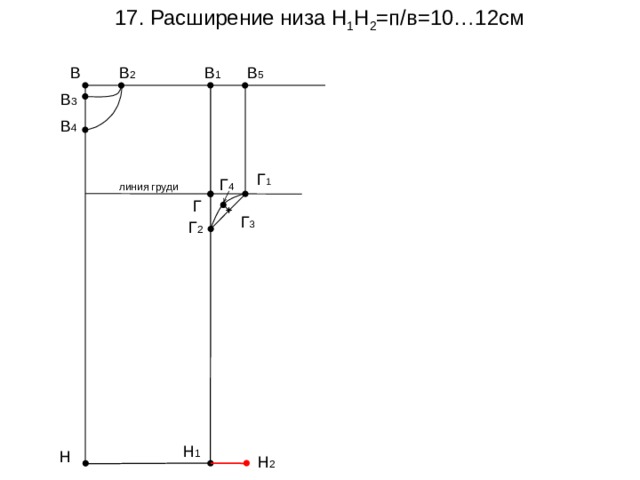

17. Расширение низа Н 1 Н 2 =п/в=10…12см
В 1
В 5
В 2
В
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 1
Н
Н 2

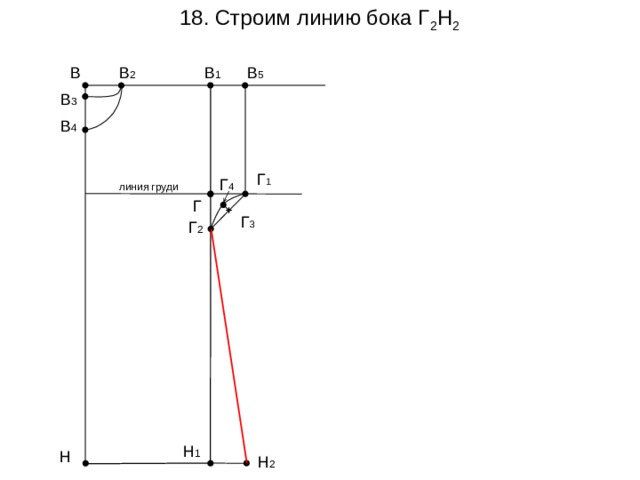

18. Строим линию бока Г 2 Н 2
В 2
В 5
В
В 1
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 1
Н
Н 2
19. Повышаем линию бока Н 2 Н 3 =п/в=1,5…2см
В 1
В 5
В 2
В
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 3
Н 1
Н
Н 2

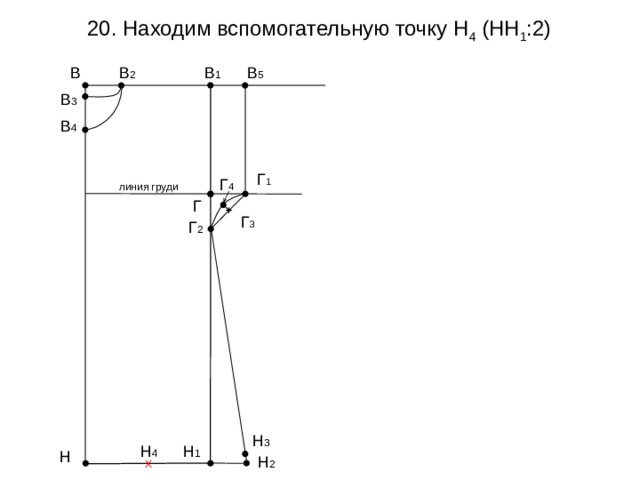

20. Находим вспомогательную точку Н 4 (НН 1 :2)
В 1
В 5
В 2
В
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 3
Н 1
Н 4
Н
Н 2
Х
21. Проводим линию низа НН 4 Н 3
В 5
В 2
В
В 1
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 3
Н 1
Н 4
Н
Н 2
Х
22. Обвести контур чертежа сплошной основной линией.
В 5
В
В 1
В 2
В 3
В 4
Г 1
Г 4
линия груди
Г
Г 3
Г 2
Н 3
Н 1
Н 4
Н
Н 2
Х

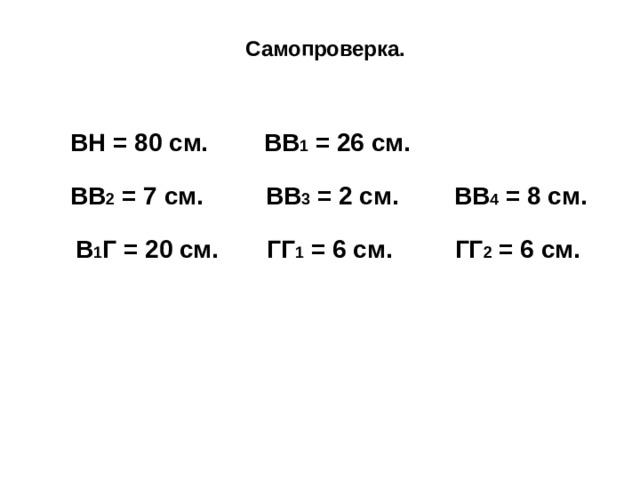

Самопроверка.
ВН = 80 см. ВВ 1 = 26 см.
ВВ 2 = 7 см. ВВ 3 = 2 см. ВВ 4 = 8 см.
В 1 Г = 20 см. ГГ 1 = 6 см. ГГ 2 = 6 см.

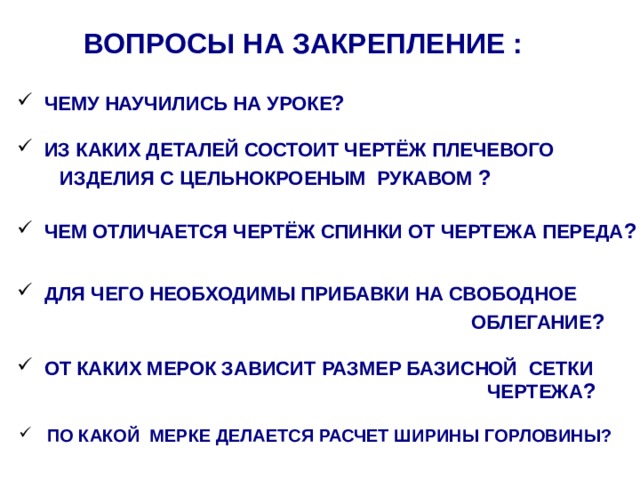

Вопросы на закрепление :
- Чему научились на уроке ?
- Из каких деталей состоит чертёж Плечевого
Изделия с цельнокроеным рукавом ?
- Чем отличается чертёж спинки от чертежа переда ?
- Для чего необходимы прибавки на свободное
облегание ?
- От каких мерок зависит размер базисной сетки
Чертежа ?
- по какой мерке делается расчет ширины горловины?
