Конструктивные элементы зданий

Тема: «Конструктивные элементы зданий».

Выполнила преподаватель высшей квалификационной категории

Ганьшина Н.И.

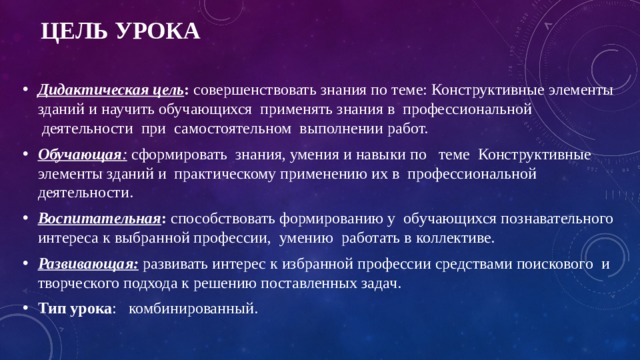

Цель урока

• Дидактическая цель :  совершенствовать знания по теме: Конструктивные элементы зданий и научить обучающихся применять знания в  профессиональной  деятельности  при  самостоятельном  выполнении работ.
• Обучающая :  сформировать  знания, умения и навыки по теме Конструктивные элементы зданий и  практическому применению их в  профессиональной деятельности.
• Воспитательная : способствовать формированию у  обучающихся познавательного интереса к выбранной профессии,  умению  работать в коллективе.
• Развивающая: развивать интерес к избранной профессии средствами поискового  и творческого подхода к решению поставленных задач.
• Тип урока :   комбинированный.

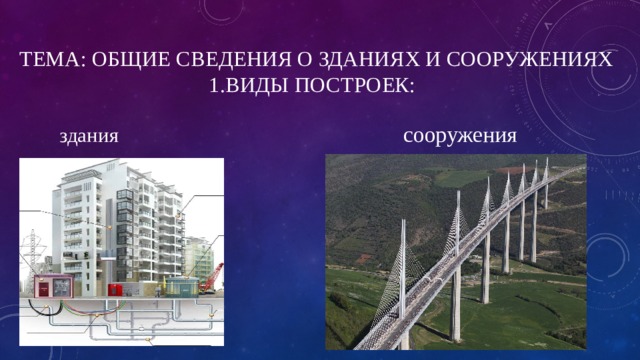

Тема: Общие сведения о зданиях и сооружениях 1.Виды построек:

здания сооружения

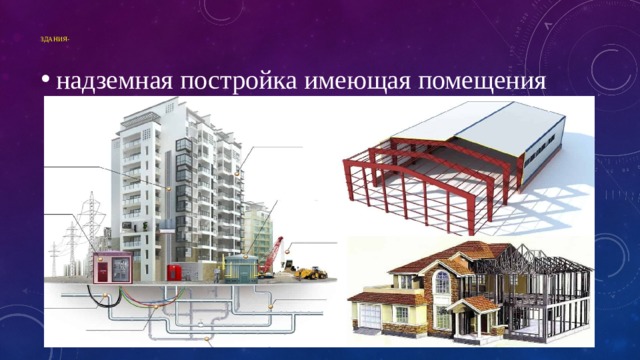

Здания-

• надземная постройка имеющая помещения

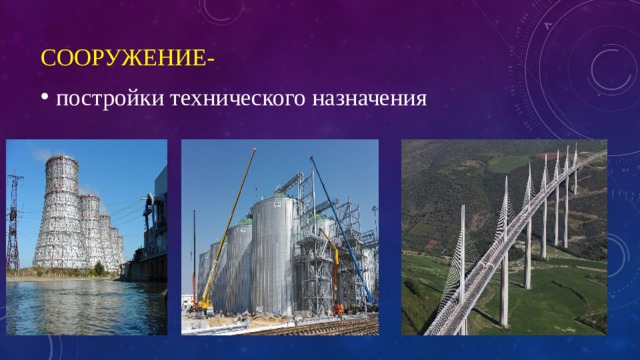

Сооружение-

• постройки технического назначения

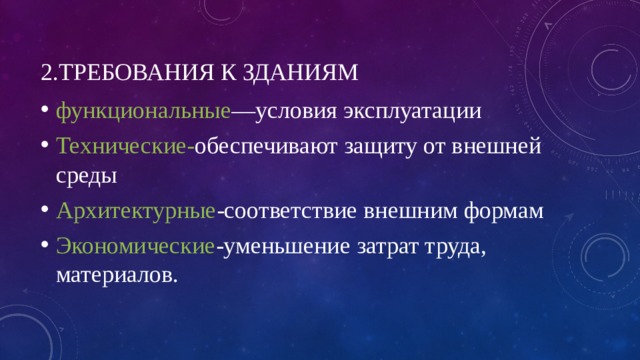

2.Требования к зданиям

• функциональные —условия эксплуатации
• Технические- обеспечивают защиту от внешней среды
• Архитектурные -соответствие внешним формам
• Экономические -уменьшение затрат труда, материалов.

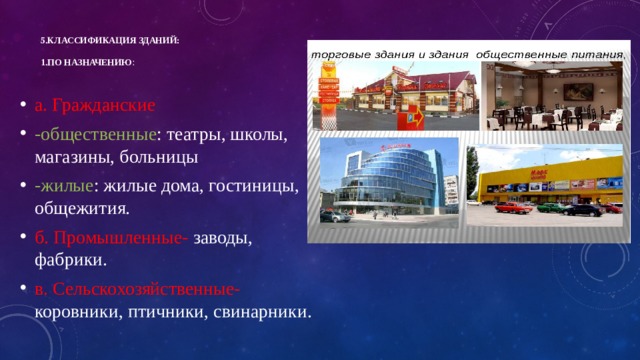

5.Классификация зданий: 1.по назначению :

• а. Гражданские
• -общественные : театры, школы, магазины, больницы
• -жилые : жилые дома, гостиницы, общежития.

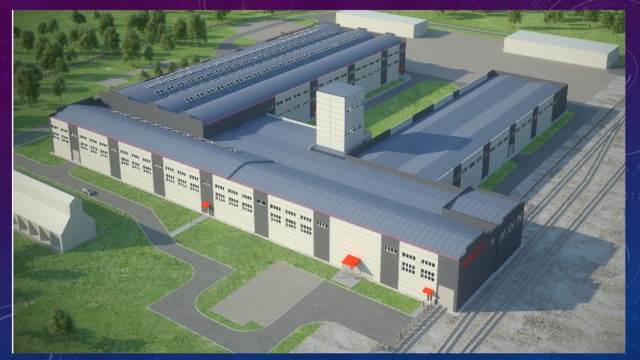

• б. Промышленные- заводы, фабрики.

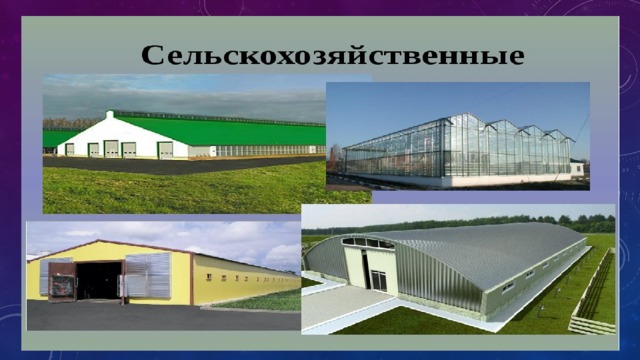

• в. Сельскохозяйственные- коровники, птичники, свинарники.

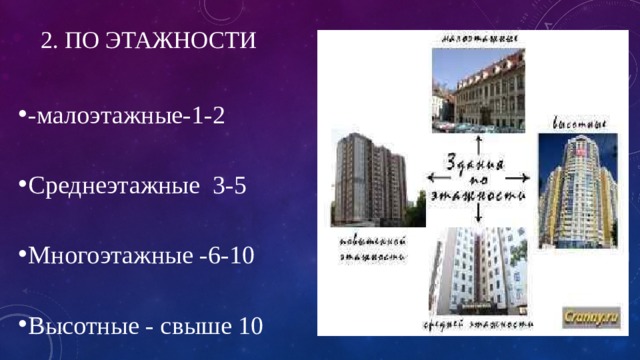

2. по этажности

• -малоэтажные-1-2

• Среднеэтажные 3-5

• Многоэтажные -6-10

• Высотные - свыше 10

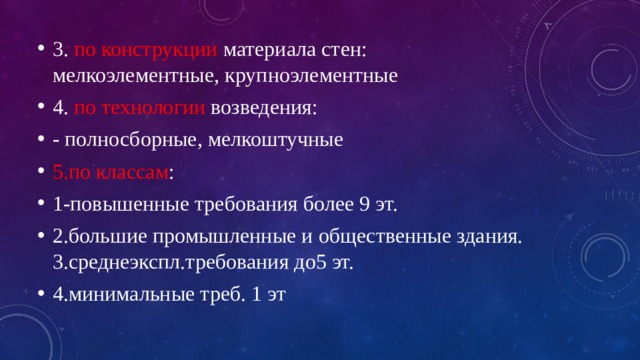

• 3. по конструкции материала стен: мелкоэлементные, крупноэлементные
• 4. по технологии возведения:
• - полносборные, мелкоштучные
• 5.по классам :
• 1-повышенные требования более 9 эт.
• 2.большие промышленные и общественные здания. 3.среднеэкспл.требования до5 эт.
• 4.минимальные треб. 1 эт

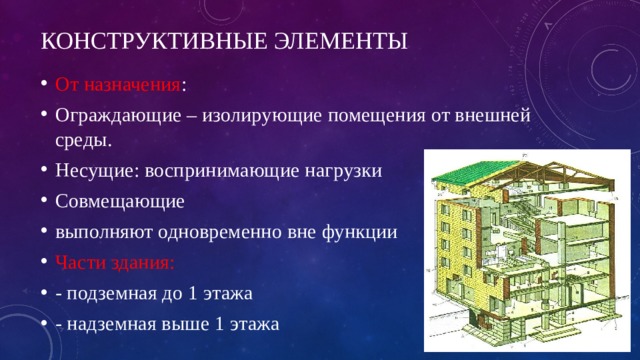

Конструктивные элементы

• От назначения :
• Ограждающие – изолирующие помещения от внешней среды.
• Несущие: воспринимающие нагрузки
• Совмещающие
• выполняют одновременно вне функции
• Части здания:
• - подземная до 1 этажа
• - надземная выше 1 этажа

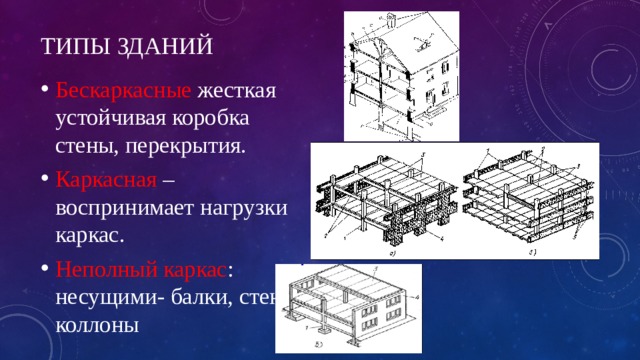

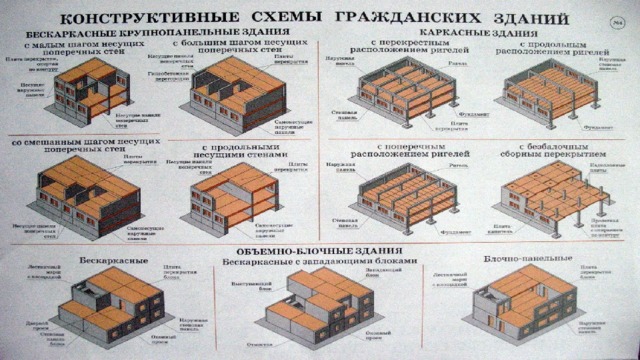

Типы зданий

• Бескаркасные жесткая устойчивая коробка стены, перекрытия.
• Каркасная –воспринимает нагрузки каркас.
• Неполный каркас : несущими- балки, стены, коллоны

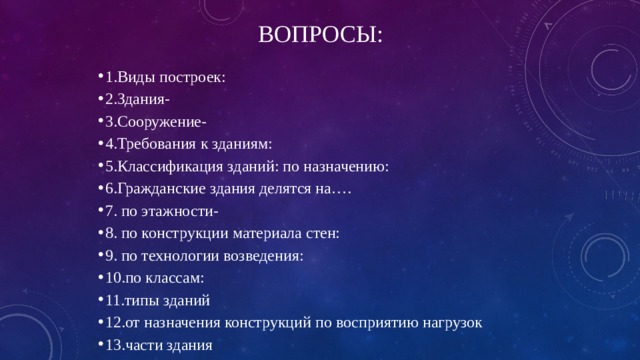

Вопросы:

• 1.Виды построек:
• 2.Здания-
• 3.Сооружение-
• 4.Требования к зданиям:
• 5.Классификация зданий: по назначению:
• 6.Гражданские здания делятся на….
• 7. по этажности-
• 8. по конструкции материала стен:
• 9. по технологии возведения:
• 10.по классам:
• 11.типы зданий
• 12.от назначения конструкций по восприятию нагрузок
• 13.части здания

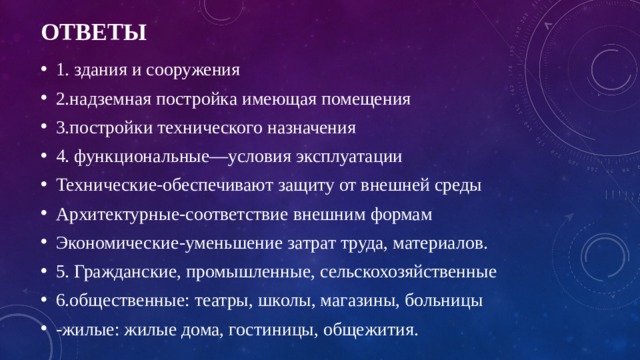

ответы

• 1. здания и сооружения
• 2.надземная постройка имеющая помещения
• 3.постройки технического назначения
• 4. функциональные—условия эксплуатации
• Технические-обеспечивают защиту от внешней среды
• Архитектурные-соответствие внешним формам
• Экономические-уменьшение затрат труда, материалов.
• 5. Гражданские, промышленные, сельскохозяйственные
• 6.общественные: театры, школы, магазины, больницы
• -жилые: жилые дома, гостиницы, общежития.

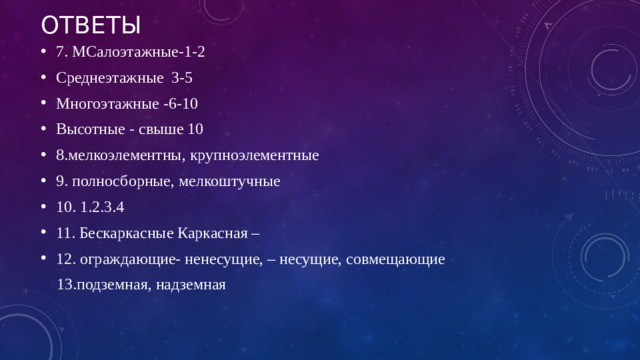

ответы

• 7. МСалоэтажные-1-2
• Среднеэтажные 3-5
• Многоэтажные -6-10
• Высотные - свыше 10
• 8.мелкоэлементны, крупноэлементные
• 9. полносборные, мелкоштучные
• 10. 1.2.3.4
• 11. Бескаркасные Каркасная –
• 12. ограждающие- ненесущие, – несущие, совмещающие

13.подземная, надземная

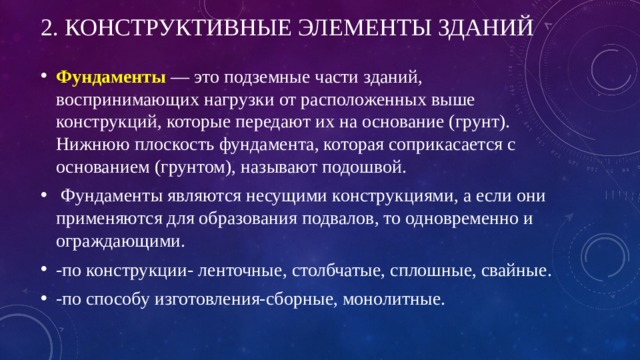

2. Конструктивные элементы зданий

• Фундаменты   — это подземные части зданий, воспринимающих нагрузки от расположенных выше конструкций, которые передают их на основание (грунт). Нижнюю плоскость фундамента, которая соприкасается с основанием (грунтом), называют подошвой.
• Фундаменты являются несущими конструкциями, а если они применяются для образования подвалов, то одновременно и ограждающими.

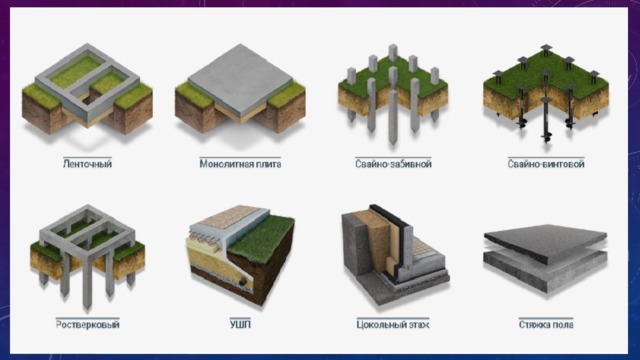

• -по конструкции- ленточные, столбчатые, сплошные, свайные.
• -по способу изготовления-сборные, монолитные.

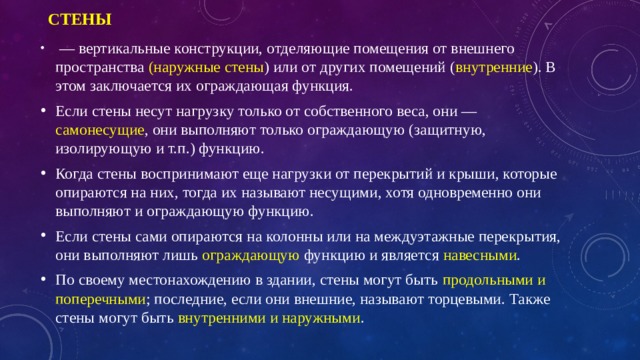

Стены

•   — вертикальные конструкции, отделяющие помещения от внешнего пространства (наружные стены ) или от других помещений ( внутренние ). В этом заключается их ограждающая функция.
• Если стены несут нагрузку только от собственного веса, они — самонесущие , они выполняют только ограждающую (защитную, изолирующую и т.п.) функцию.
• Когда стены воспринимают еще нагрузки от перекрытий и крыши, которые опираются на них, тогда их называют несущими, хотя одновременно они выполняют и ограждающую функцию.
• Если стены сами опираются на колонны или на междуэтажные перекрытия, они выполняют лишь ограждающую функцию и является навесными .
• По своему местонахождению в здании, стены могут быть продольными и поперечными ; последние, если они внешние, называют торцевыми. Также стены могут быть внутренними и наружными .

• Перекрытия   — горизонтальные конструкции, разделяющие внутреннее пространство здания на этажи и предназначенные для размещения на них людей, мебели и оборудования.
• Они воспринимают эти нагрузки и передают их на вертикальные несущие конструкции (стены, столбы, колонны). Как структурные части здания, перекрытия выполняют также и ограждающую функцию (сверху и снизу смежных помещений). Кроме того, они имеют важное значение в обеспечении пространственной устойчивости и жесткости зданий . В зависимости от местонахождения в здании перекрытия бывают:
• — цокольные , отделяющие первый (нижний) этаж от грунта;
• - надподвальные , отделяющие подвальный или цокольный этаж;
• — межэтажные , разделяющие смежные по высоте этажи;
• — чердачные или верхние (при отсутствии чердака), т.е. отделяют чердак и верхний этаж.
• Функции их, как ограждающих конструкций, разные: межэтажные являются внутренними ограждающими конструкциями и их основная функция с точки зрения строительной физики — звукоизоляционная, другие перекрытия являются внешними, и их основная функция — теплоизоляция помещений. Сверху перекрытия обычно имеют пол — конструктивный элемент в виде настила, по которому ходят.

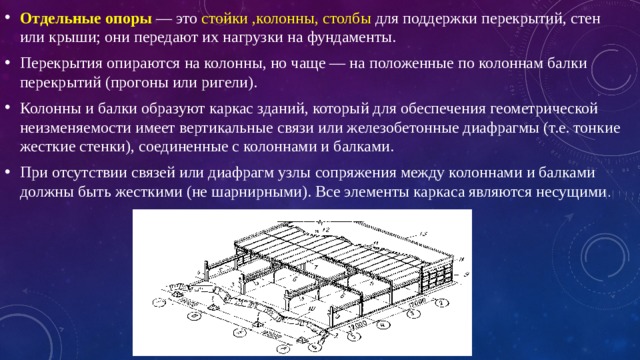

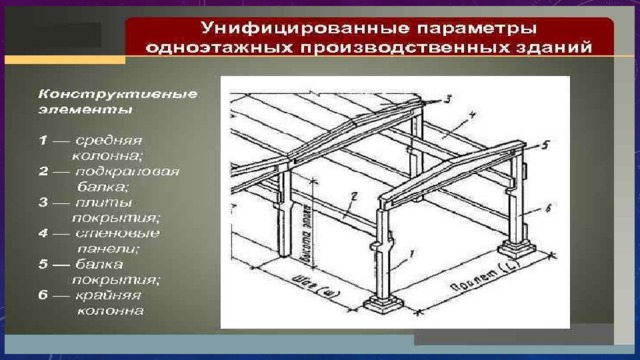

• Отдельные опоры  — это стойки ,колонны, столбы для поддержки перекрытий, стен или крыши; они передают их нагрузки на фундаменты.
• Перекрытия опираются на колонны, но чаще — на положенные по колоннам балки перекрытий (прогоны или ригели).
• Колонны и балки образуют каркас зданий, который для обеспечения геометрической неизменяемости имеет вертикальные связи или железобетонные диафрагмы (т.е. тонкие жесткие стенки), соединенные с колоннами и балками.
• При отсутствии связей или диафрагм узлы сопряжения между колоннами и балками должны быть жесткими (не шарнирными). Все элементы каркаса являются несущими .

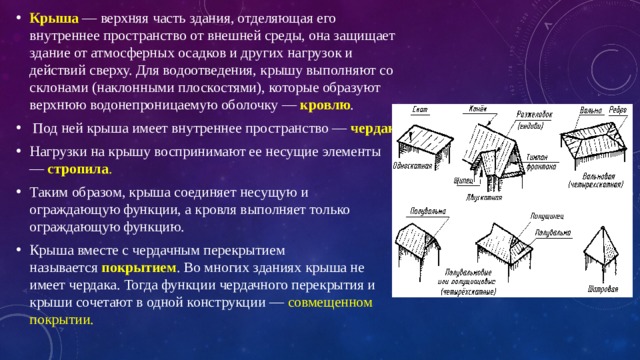

• Крыша   — верхняя часть здания, отделяющая его внутреннее пространство от внешней среды, она защищает здание от атмосферных осадков и других нагрузок и действий сверху. Для водоотведения, крышу выполняют со склонами (наклонными плоскостями), которые образуют верхнюю водонепроницаемую оболочку —  кровлю .
• Под ней крыша имеет внутреннее пространство —  чердак .
• Нагрузки на крышу воспринимают ее несущие элементы —  стропила .
• Таким образом, крыша соединяет несущую и ограждающую функции, а кровля выполняет только ограждающую функцию.
• Крыша вместе с чердачным перекрытием называется  покрытием . Во многих зданиях крыша не имеет чердака. Тогда функции чердачного перекрытия и крыши сочетают в одной конструкции — совмещенном покрытии.

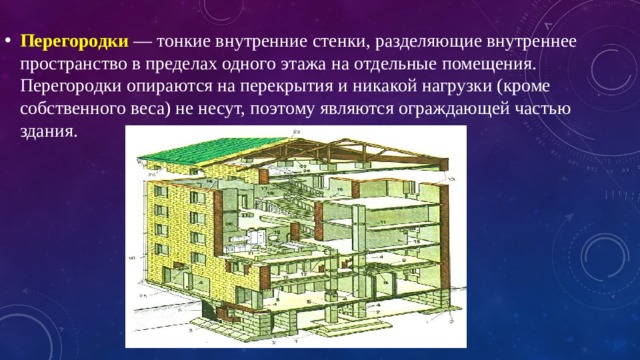

• Перегородки   — тонкие внутренние стенки, разделяющие внутреннее пространство в пределах одного этажа на отдельные помещения. Перегородки опираются на перекрытия и никакой нагрузки (кроме собственного веса) не несут, поэтому являются ограждающей частью здания.

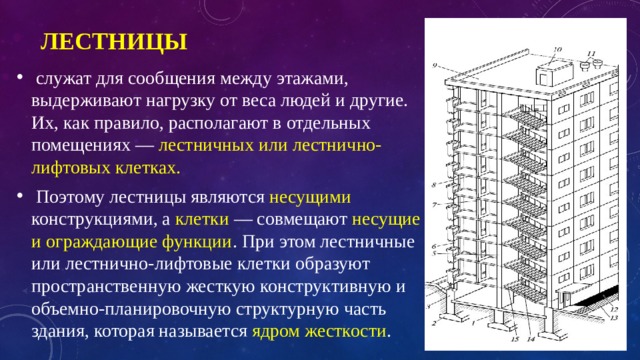

Лестницы

•   служат для сообщения между этажами, выдерживают нагрузку от веса людей и другие. Их, как правило, располагают в отдельных помещениях — лестничных или лестнично-лифтовых клетках.
• Поэтому лестницы являются несущими конструкциями, а клетки — совмещают несущие и ограждающие функции . При этом лестничные или лестнично-лифтовые клетки образуют пространственную жесткую конструктивную и объемно-планировочную структурную часть здания, которая называется ядром жесткости .

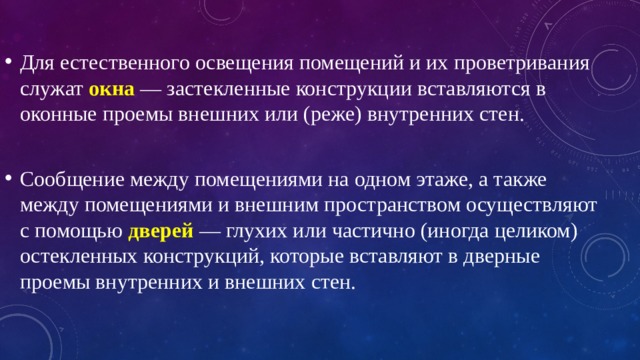

• Для естественного освещения помещений и их проветривания служат  окна   — застекленные конструкции вставляются в оконные проемы внешних или (реже) внутренних стен.

• Сообщение между помещениями на одном этаже, а также между помещениями и внешним пространством осуществляют с помощью  дверей  — глухих или частично (иногда целиком) остекленных конструкций, которые вставляют в дверные проемы внутренних и внешних стен.

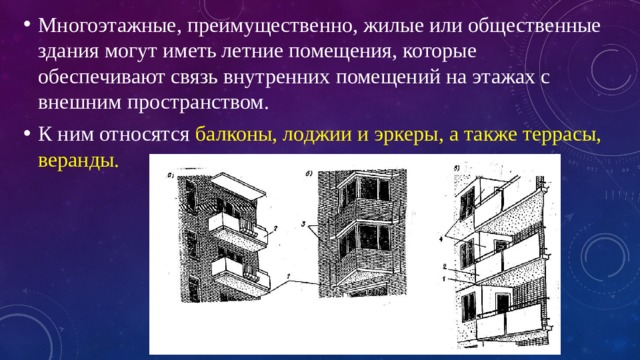

• Многоэтажные, преимущественно, жилые или общественные здания могут иметь летние помещения, которые обеспечивают связь внутренних помещений на этажах с внешним пространством.
• К ним относятся балконы, лоджии и эркеры, а также террасы, веранды.

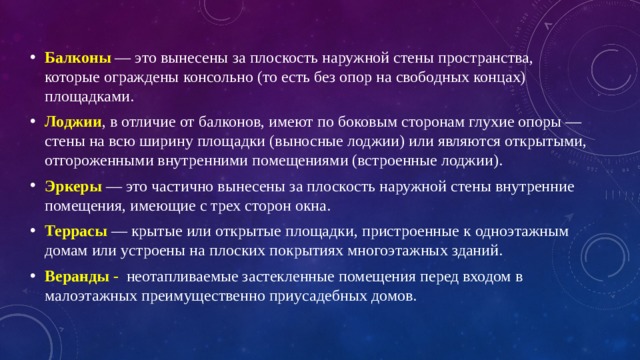

• Балконы  — это вынесены за плоскость наружной стены пространства, которые ограждены консольно (то есть без опор на свободных концах) площадками.
• Лоджии , в отличие от балконов, имеют по боковым сторонам глухие опоры — стены на всю ширину площадки (выносные лоджии) или являются открытыми, отгороженными внутренними помещениями (встроенные лоджии).
• Эркеры  — это частично вынесены за плоскость наружной стены внутренние помещения, имеющие с трех сторон окна.
• Террасы   — крытые или открытые площадки, пристроенные к одноэтажным домам или устроены на плоских покрытиях многоэтажных зданий.
• Веранды - неотапливаемые застекленные помещения перед входом в малоэтажных преимущественно приусадебных домов.

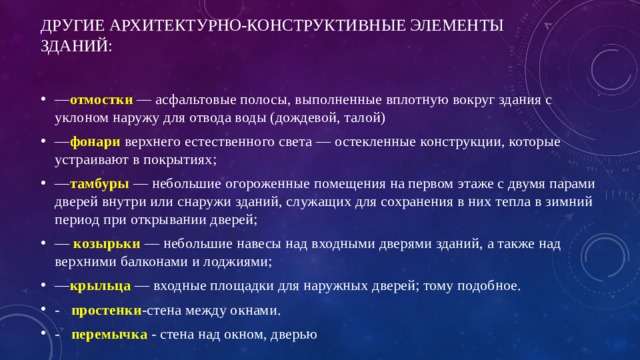

Другие архитектурно-конструктивные элементы зданий:

• — отмостки   — асфальтовые полосы, выполненные вплотную вокруг здания с уклоном наружу для отвода воды (дождевой, талой)
• — фонари   верхнего естественного света — остекленные конструкции, которые устраивают в покрытиях;
• — тамбуры  — небольшие огороженные помещения на первом этаже с двумя парами дверей внутри или снаружи зданий, служащих для сохранения в них тепла в зимний период при открывании дверей;
• —   козырьки   — небольшие навесы над входными дверями зданий, а также над верхними балконами и лоджиями;
• — крыльца  — входные площадки для наружных дверей; тому подобное.
• - простенки -стена между окнами.
• - перемычка - стена над окном, дверью

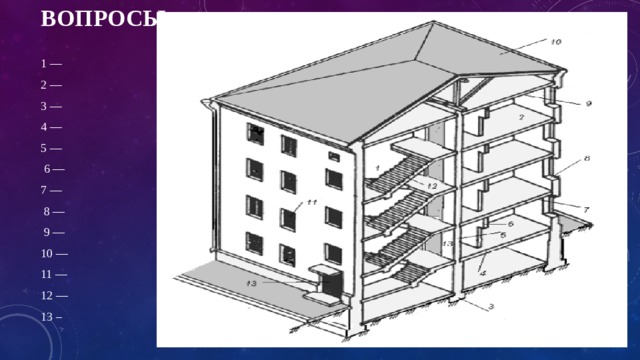

Вопросы

1 —

2 —

3 —

4 —

5 —

6 —

7 —

8 —

9 —

10 —

11 —

12 —

13 –

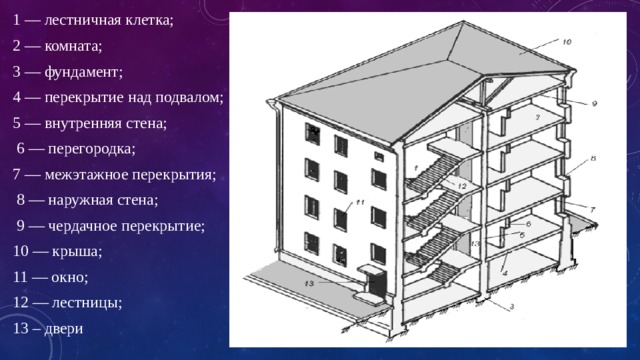

1 — лестничная клетка;

2 — комната;

3 — фундамент;

4 — перекрытие над подвалом;

5 — внутренняя стена;

6 — перегородка;

7 — межэтажное перекрытия;

8 — наружная стена;

9 — чердачное перекрытие;

10 — крыша;

11 — окно;

12 — лестницы;

13 – двери
