КОЛЕСА

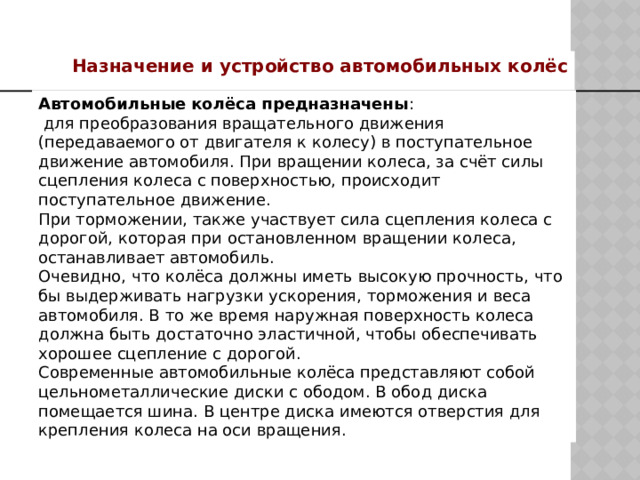

Назначение и устройство автомобильных колёс

Автомобильные колёса предназначены :

для преобразования вращательного движения (передаваемого от двигателя к колесу) в поступательное движение автомобиля. При вращении колеса, за счёт силы сцепления колеса с поверхностью, происходит поступательное движение.

При торможении, также участвует сила сцепления колеса с дорогой, которая при остановленном вращении колеса, останавливает автомобиль.

Очевидно, что колёса должны иметь высокую прочность, что бы выдерживать нагрузки ускорения, торможения и веса автомобиля. В то же время наружная поверхность колеса должна быть достаточно эластичной, чтобы обеспечивать хорошее сцепление с дорогой. Современные автомобильные колёса представляют собой цельнометаллические диски с ободом. В обод диска помещается шина. В центре диска имеются отверстия для крепления колеса на оси вращения.

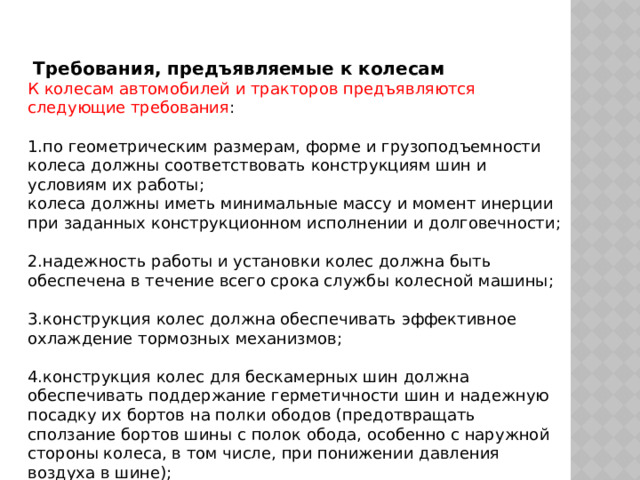

  Требования, предъявляемые к колесам

К колесам автомобилей и тракторов предъявляются следующие требования :

1.по геометрическим размерам, форме и грузоподъемности колеса должны соответствовать конструкциям шин и условиям их работы;

колеса должны иметь минимальные массу и момент инерции при заданных конструкционном исполнении и долговечности;

2.надежность работы и установки колес должна быть обеспечена в течение всего срока службы колесной машины;

3.конструкция колес должна обеспечивать эффективное охлаждение тормозных механизмов;

4.конструкция колес для бескамерных шин должна обеспечивать поддержание герметичности шин и надежную посадку их бортов на полки ободов (предотвращать сползание бортов шины с полок обода, особенно с наружной стороны колеса, в том числе, при понижении давления воздуха в шине);

5.конструкция ободов для шин регулируемого давления должна исключать возможность проворачивания шины на ободе, как при номинальном, так и при минимально-допустимом внутреннем давлении воздуха;

6.конструкция ободов для перспективных шин для ВАТ должна обеспечивать возможность монтажа на них этих шин и, при необходимости, внутреннего ограничителя деформации, а потому должна быть разъемной и герметичной;

7.колеса должны соответствовать международным нормам, предъявляемым к основным геометрическим, посадочным, крепежным размерам и нагрузочным характеристикам в целях обеспечения их взаимозаменяемости;

8.биение колес, допустимый дисбаланс, допуски на размеры и наклон посадочных полок ободов и установочные размеры, необходимые для нормальной работы шин, не должны превышать установленных норм;

9.конструкция колес должна быть приспособлена для выполнения монтажно- демонтажных работ, проводимых при повреждениях шин;

окраска колес должна предохранять их от коррозии в течение срока службы колесной машины, а внешний вид – гармонировать с внешним видом колесной машины.

Колесами   называются устройства, осуществляющие связь авто­мобиля с дорогой . Колеса служат для подрессоривания автомоби­ля, обеспечения его движения и изменения направления движе­ния.

Колесо автомобиля состоит из пневматической шины, обода, соединительного элементаи ступицы .  Обод и соединительный элемент образуют металлическое колесо. Пневматическая шина сглаживает дорожные неровности и вместе с подвеской, смягчая и поглощая толчки и удары от неровно­стей дороги, обеспечивает плавность хода автомобиля, а также надежное сцепление колес с поверхностью дороги. Металлическое колесо предназначено для установки пневматической шины и соединения ее со ступицей. Ступица обеспечивает установку колеса на мосту на подшип­никах и создает возможность колесу вращаться. При отсутствии ступицы вращающейся посадочной частью колеса является фла­нец полуоси, размещенной в балке моста на подшипниках.

  Классификация колес

По принадлежности к типу колесной машины :

• для легковых автомобилей;
• для грузовых автомобилей;
• для автобусов, троллейбусов, прицепов и полуприцепов;
• для тракторов;
• для специальных колесных машин.

В каждой группе колеса различают по габаритным размерам и грузоподъемности (максимальной радиальной нагрузке), а колеса для легковых автомобилей – и по максимальной скорости движения автомобиля.

По типу применяемых шин:

• колеса для камерных шин;
• колеса для бескамерных шин.

Для обеспечения герметичности посадки бескамерных шин на обода колес к поверхностям посадочных полок и закраин ободов предъявляются повышенные требования по чистоте и шероховатости.

По конструкции :

• дисковые – для всех колесных машин;
• бездисковые – для всех колесных машин, кроме легковых автомобилей.

По конструкции обода:

• неразборные глубокие (симметричные или асимметричные) обода с наклоном посадочных полок (5±1) 0  или (15±1) 0  (исполнение с крутыми полками): первые – для шин легковых автомобилей, вторые – для радиальных бескамерных шин грузовых автомобилей, автобусов и троллейбусов, соответственно;
• полуглубокие разборные обода с тороидальными посадочными полками (рисунок 1), у которых для обеспечения монтажа и демонтажа шины предусмотрен монтажный ручей;
• плоские обода, разборные в продольной или поперечной плоскостях;

разъемные обода.

По технологии изготовления:

• стальные (профилированные, штампованные или выполненные из горячекатанного проката);
• литые (из алюминиевых или магниевых сплавов);
• кованые (из алюминиевых или магниевых сплавов);
• из полимерных композиционных материалов

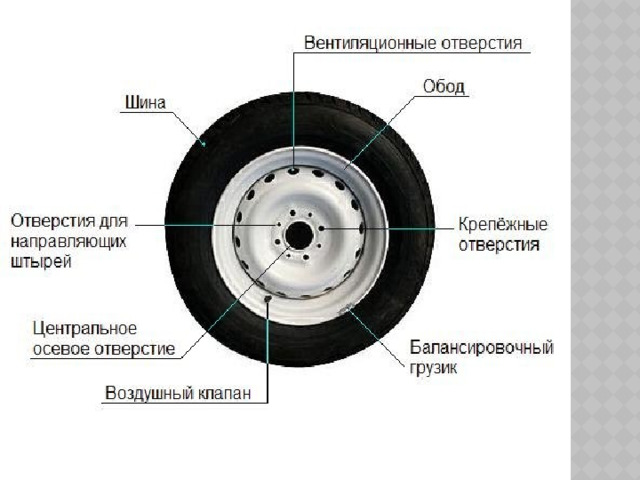

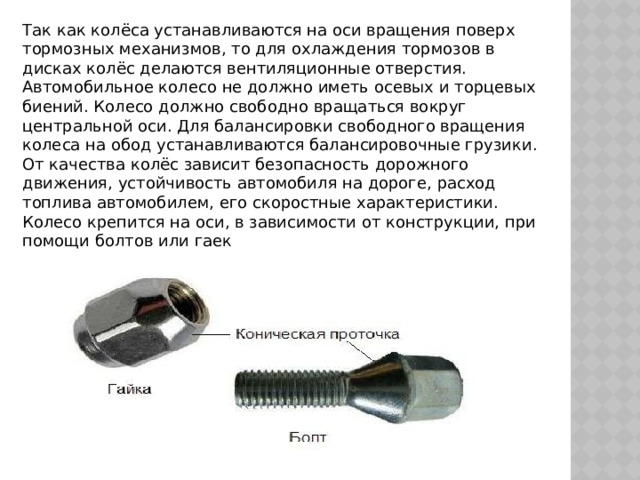

Так как колёса устанавливаются на оси вращения поверх тормозных механизмов, то для охлаждения тормозов в дисках колёс делаются вентиляционные отверстия. Автомобильное колесо не должно иметь осевых и торцевых биений. Колесо должно свободно вращаться вокруг центральной оси. Для балансировки свободного вращения колеса на обод устанавливаются балансировочные грузики. От качества колёс зависит безопасность дорожного движения, устойчивость автомобиля на дороге, расход топлива автомобилем, его скоростные характеристики. Колесо крепится на оси, в зависимости от конструкции, при помощи болтов или гаек

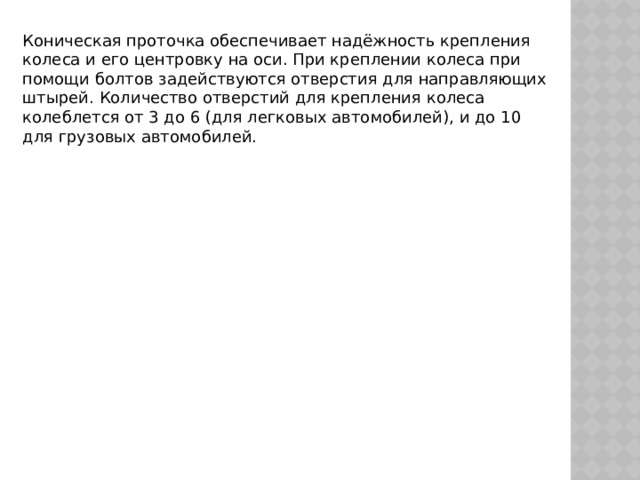

Коническая проточка обеспечивает надёжность крепления колеса и его центровку на оси. При креплении колеса при помощи болтов задействуются отверстия для направляющих штырей. Количество отверстий для крепления колеса колеблется от 3 до 6 (для легковых автомобилей), и до 10 для грузовых автомобилей.
