Комплект зачетных материалов
для промежуточной аттестации по дисциплине
ОП.05 Основы металлургического производства
индекс и наименование
основной профессиональной образовательной программы (ОПОП)
по специальности СПО
22.02.01 «Металлургия черных металлов»
код и наименование
(программа подготовки специалистов среднего звена)
(программа базовой подготовки)
(на базе основного общего образования)
2 курс 3 семестр
Магнитогорск, 2016
СОГЛАСОВАНО на заседании предметной (цикловой) комиссии «Технологии материалов» (название ПЦК) Протокол № от « » 2016 г. Руководитель ПЦК /И.М. Курлова/ (подпись) (Ф.И.О.) | УТВЕРЖДАЮ Заместитель директора по учебной работе ГАПОУ ЧО ПК « » 2016 г. / О.В. Разина / (подпись) (Ф.И.О.) |
Комплект зачетных материалов для промежуточной аттестации
по дисциплине ОП.05 Основы металлургического производств
индекс и наименование модуля
Разработан в соответствии со следующими нормативными документами и локальными актами:
1) Федеральным государственным стандартом по специальности/профессии среднего профессионального образования 22.02.01 Металлургия черных металлов (утверждён Минобразования России утв. от 03 июля 2013 г. рег. № 4);
2) Положением «Об организации и проведении текущего контроля успеваемости и промежуточной аттестации студентов ГАПОУ ЧО «Политехнический колледж» (утв.29.12.2015г.)
3) Положением «О формировании фонда оценочных средств для контроля результатов освоения ОПОП» (утв. 04.05.2016 г.);
4) Учебным планом Колледжа (утв. 01.09.2015 г );
5) Рабочей программой учебной дисциплины ОП.05 Основы металлургического производства (утв. 30.06.16г.)
6) Комплектом контрольно-оценочных средств (утв.02.09.2016)
Проводится в форме дифференцированного зачета
Разработчик:
__________________ /С. А. Байченко/
(подпись) ( И. О. Фамилия)
Вариант 1

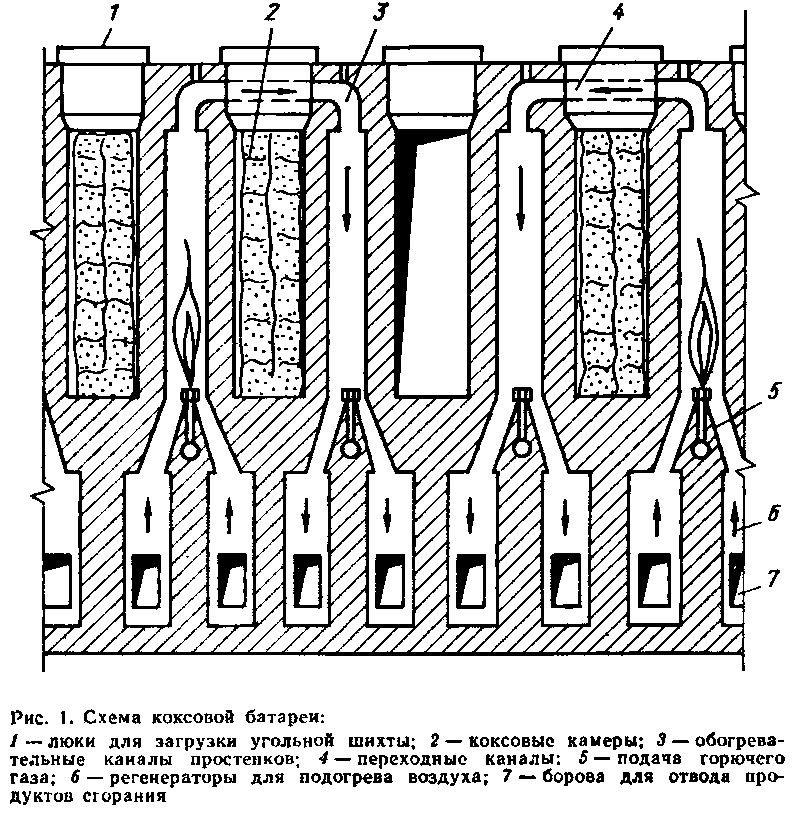

1. Описать тепловой процесс при производстве кокса в камерах коксования
2. Рассчитать суточный расход кокса для доменной печи, используя следующие исходные данные:
Полезный объем доменной печи, Vп,м3 | Удельный расход кокса, К,кг/т | Удельная производительность доменной печи, Пуд, т/сут |
2014 | 450 | 2,3 |
3. Пересчитать на рабочую массу заданный состав мазута
Сг % | Нг % | Ог % | Nг % | Sг % | Aс % | Wр % |
85 | 11,8 | 0,2 | 2,3 | 0,7 | 0,3 | 10 |
Вариант 2

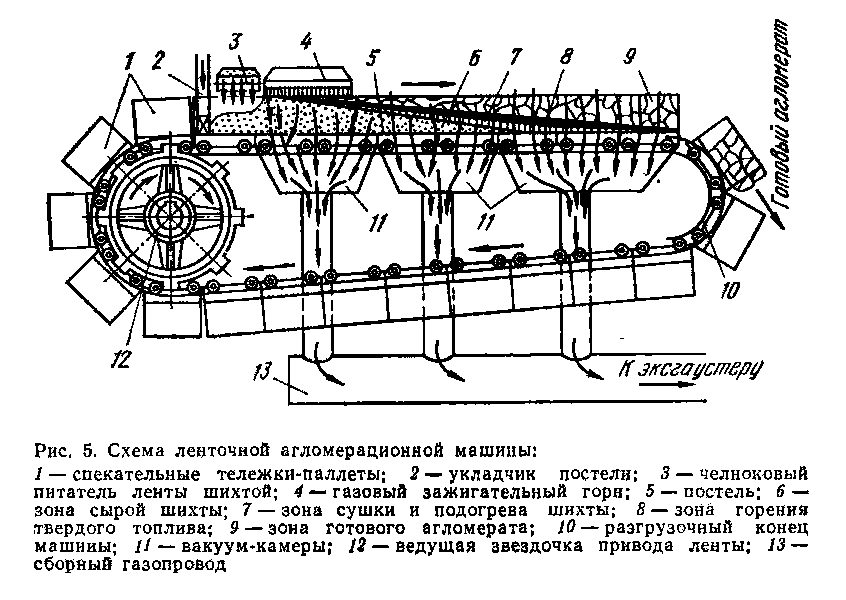

1. Описать тепловые процессы, происходящие при агломерации
2. Рассчитать суточный расход кокса для доменной печи, используя следующие исходные данные:
Полезный объем доменной печи, Vп,м3 | Удельный расход кокса, К,кг/т | Удельная производительность доменной печи, Пуд, т/сут |
2014 | 480 | 2,25 |
3. Рассчитать количество шихтовых материалов для конвертера садкой 120т , если металлического лома 30%, шлакообразующих 5% от садки печи
Вариант 3
1. Описать тепловые процессы, происходящие при производстве чугуна в доменной печи
2. Рассчитать необходимую суточную производительность агломерационного цеха ОАО «ММК» при среднем расходе агломерата на выплавку 1т чугуна, равным 1620 кг/т.
№ доменной печи | 1 | 2 | 4 | 6 | 7 | 8 | 9 | 10 |
Удельная производительность доменной печи, Пуд, т/сут | 2,3 | 2,25 | 2,29 | 2,35 | 2,35 | 2,36 | 2,26 | 2,35 |
Полезные объемы доменных печей доменного цеха ОАО «ММК», Vп,м3 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 2014 | 2014 |
Определить суточную производительность доменного цеха
Определить суточную потребность доменного цеха в агломерате
3. Рассчитать количество шихтовых материалов для конвертера садкой 100т , если металлического лома 30%, шлакообразующих 5% от садки печи
Вариант 4

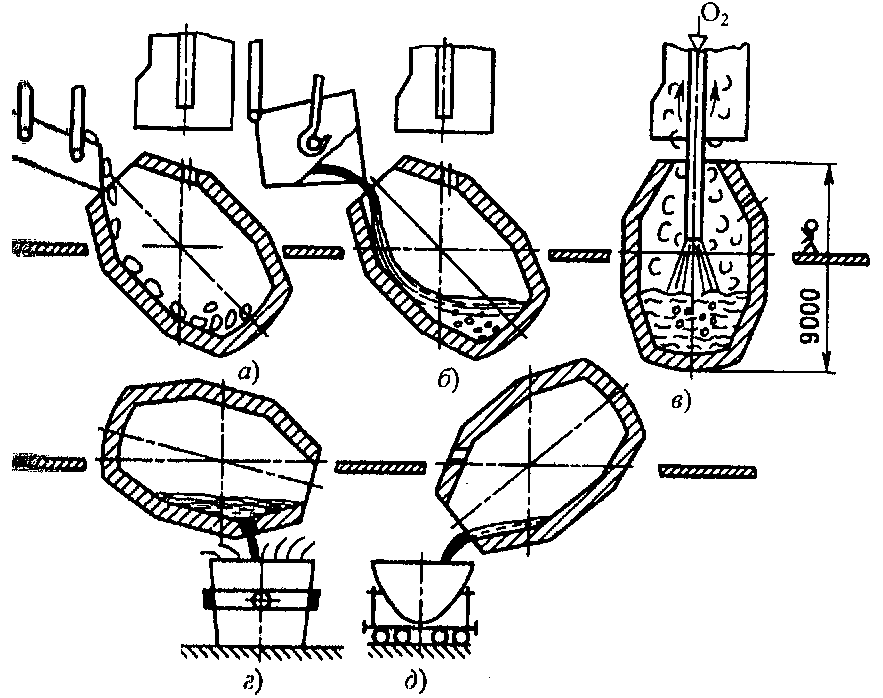

1. Описать тепловые процессы, происходящие при производстве стали в конвертерах
2. Рассчитать суточный расход кокса для доменной печи, используя следующие исходные данные:
Полезный объем доменной печи, Vп,м3 | Удельный расход кокса, К,кг/т | Удельная производительность доменной печи, Пуд, т/сут |
3800 | 461 | 2,26 |
3. Рассчитать производительность одного ручья слябовой МНЛЗ при работе методом «плавку на плавку»
скорость разливки, v, м/мин | 1,5 |
площадь поперечного сечения слитка= F, мм | 1250х250 |
плотность металла =ρм т/м3 | 7,8 |
Вариант 5
1.Описать тепловые процессы, происходящие при производстве стали в электродуговой печи
2. Рассчитать необходимую суточную производительность агломерационного цеха ОАО «ММК» при среднем расходе агломерата на выплавку 1т чугуна, равным 1620 кг/т.
№ доменной печи | 1 | 2 | 4 | 6 | 7 | 8 | 9 | 10 |
Удельная производительность доменной печи, Пуд, т/сут | 2,32 | 2,36 | 2,40 | 2,31 | 2,30 | 2,29 | 2,27 | 2,28 |
Полезные объемы доменных печей доменного цеха ОАО «ММК», Vп,м3 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 2014 | 2014 |
Определить суточную производительность доменного цеха
Определить суточную потребность доменного цеха в агломерате
3. Рассчитать производительность одного ручья сортовой МНЛЗ при работе методом «плавку на плавку»
скорость разливки, v, м/мин | 3,2 |
площадь поперечного сечения слитка= F, мм | 124х124 |
плотность металла =ρм, т/м3 | 7,8 |
Вариант 6

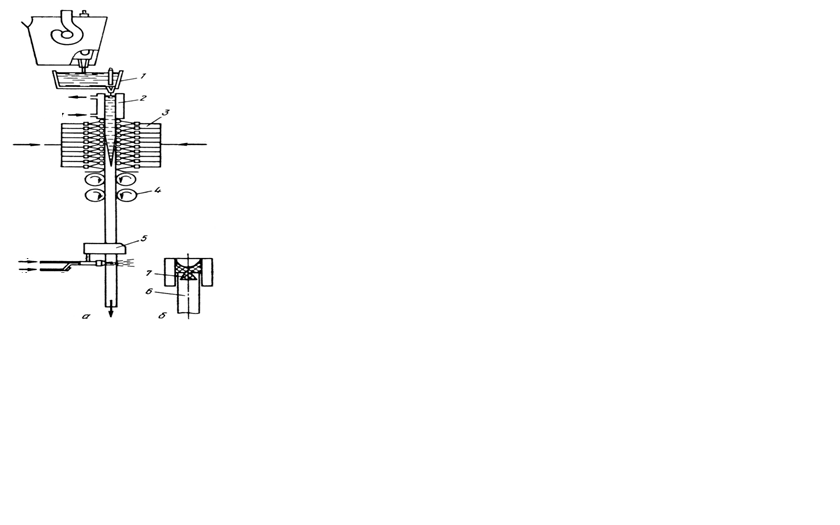

1. Описать тепловые процессы, происходящие при непрерывной разливке стали.
2. Рассчитать необходимую суточную производительность агломерационного цеха ОАО «ММК» при среднем расходе агломерата на выплавку 1т чугуна, равным 1620 кг/т.
№ доменной печи | 1 | 2 | 4 | 6 | 7 | 8 | 9 | 10 |
Удельная производительность доменной печи, Пуд, т/сут | 2,28 | 2,34 | 2,31 | 2,32 | 2,28 | 2,35 | 2,30 | 2,29 |
Полезные объемы доменных печей доменного цеха ОАО «ММК», Vп,м3 | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | 2014 | 2014 |
Определить суточную производительность доменного цеха
Определить суточную потребность доменного цеха в агломерате
3. Рассчитать производительность одного ручья сортовой МНЛЗ при работе методом «плавку на плавку»
скорость разливки = v, | 3 м/мин |
площадь поперечного сечения слитка= F, | 100х100 мм |
плотность металла =ρм | 7,8 т/м3 |
