Контрольная работа по черчению за 8 класс

Контрольная работа по черчению №2

Вариант -1

для обучающихся 8 классов

Задание 1. Подбери подходящее понятие к данному определению.

1. Основной документ производства, который содержит сведения о форме, размерах детали и материале, из которого она должна быть выполнена это -

а) эскиз

б) чертёж

в) аксонометрическая проекция

г) технический рисунок

2. Мысленное расчленение объекта на отдельные части, имеющие форму геометрических тел это -

а) детализация объекта

б) анализ геометрической формы объекта

в) процесс реконструирования объекта

г) алгоритм образования объекта

3. Изображение детали, выполненное по правилам аксонометрических проекций от руки и в глазомерном масштабе это -

а) вид

б) проекция

в) эскиз

г) технический рисунок

4. Процесс получения изображения на плоскости это -

а) проектирование

б) деталирование

в) проецирование

г) моделирование

5. Изображение обращённой к наблюдателю видимой части предмета это -

а) вид

б) проекция

в) эскиз

г) технический рисунок

Задание 2. Тест. Выбери правильный ответ:

1. Какую линию используют и для указания осей вращения и центра дуг окружностей?

а) сплошную тонкую линию

б) штрихпунктирную с двумя точками тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

2. Какой вид отсутствует на чертеже?

3. Найдите технический рисунок из представленных изображений:

4. Найдите среди изображений вид детали:

5. Какую линию используют для оформления чертежа?

а) сплошную тонкую линию

б) штрихпунктирную с двумя точками тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

6. На каком изображении детали показан правильный выбор главного вида детали?

7. Какое положение осей соответствует фронтальной диметрической проекции детали?

А.

Б.

В. 30° 30°

8. Какое изображение представляет собой изометрическую проекцию детали?

9. Какую линию используют в качестве размерной?

а) штриховую линию

б) сплошную тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

10. На каком из представленных чертежей виды расположены верно:

11. Какой вид отсутствует на чертеже?

12. Какое изображение представляет собой аксонометрическую проекцию детали?

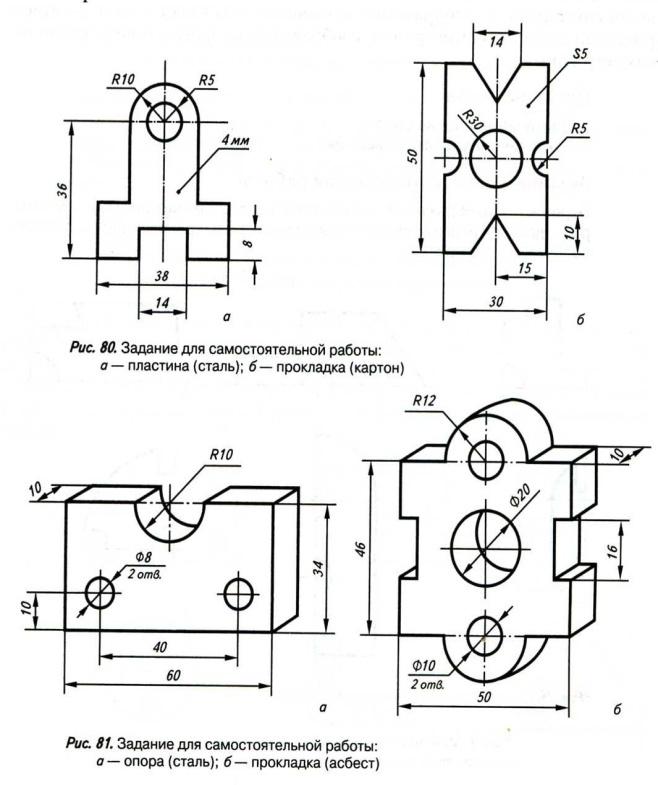

Задание 3. Дайте развёрнутый ответ на вопрос.

Контрольная работа по черчению №2

Вариант - 2

для обучающихся 8 классов

Задание 1. Подбери подходящее понятие к данному определению.

1. Положение детали, которое даёт наиболее полное представление о форме и размерах детали это -

а) вид спереди

б) вид сверху

в) вид слева

г) главный вид

2. Изображение объекта на плоскости это -

а) проекция

б) вид

в) эскиз

г) технический рисунок

3. Плавный переход одной линии в другую это -

а) изгиб

б) скругление

в) дуга

г) сопряжение

4. Замкнутая часть пространства, ограниченная плоскими или кривыми поверхностями это -

а) геометрическая фигура

б) геометрическое тело

в) деталь

г) модель

5. Изображение детали, выполненное по правилам прямоугольного проецирования от руки и в глазомерном масштабе это -

а) чертёж

б) вид сверху

в) эскиз

г) технический рисунок

Задание 2. Тест. Выбери правильный ответ:

1. Какую линию используют в качестве выносной размерной линии?

а) сплошную тонкую линию

б) штрихпунктирную с двумя точками тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

2. Какой вид отсутствует на чертеже?

3. Найдите чертёж из представленных изображений:

4. Найдите среди изображений аксонометрическую проекцию детали:

5. Какую линию используют и для обозначения рёбер в развёртках поверхностей геометрических тел?

а) сплошную тонкую линию

б) штрихпунктирную с двумя точками тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

6. На каком изображении детали показан правильный выбор вида спереди детали?

7. Какое положение осей соответствует изометрической проекции детали?

А.

Б.

В. 30°

8. Какое изображение представляет собой фронтальную диметрическую проекцию детали?

9. Какую линию используют и для обозначения невидимых контуров детали?

а) штриховую линию

б) штрихпунктирную с двумя точками тонкую линию

в) штрихпунктирную тонкую линию

г) основную сплошную толстую линию

10. На каком из представленных чертежей виды расположены верно:

11. Какой вид отсутствует на чертеже?

12. Какое изображение представляет собой технический рисунок детали?

Задание 3. Дайте развёрнутый ответ на вопрос.
