Контрольная работа "Строительное дело и материалы", СПбГЛТУ, 3 курс

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РФ

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Санкт-Петербургский государственный лесотехнический

университет имени С.М. Кирова» (СПбГЛТУ)

Кафедра строительства и планировки населённых пунктов

К О Н Т Р О Л Ь Н А Я Р А Б О Т А

Дисциплина: «Строительное дело. Строительные материалы»

Вариант 4

Выполнил студент:

Пантелеева Людмила Геннадьевна

Группа: зЛАб-ЛА-22-2

Институт: ИЛАСиОД

Направление подготовки: 35.03.10

Номер зачетной книжки: 422334

Проверил: Костюков Иван Игоревич

Санкт-Петербург

2025

СОДЕРЖАНИЕ

Задача № 1 3

Задача № 2 5

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 7

Тема: Подбор состава бетонной смеси.

Плотность бетона рассчитывается отношением массы бетона к его объему и выражается с помощью кг/м³. Чем больше показатель, тем прочнее бетон.

Масса бетона зависит от его типа и марки:

• Легкий бетон. Вес куба такого бетона составляет 500-1800 кг. Основным составляющим выступает песок, которого в 1 кубе до 600 кг.

• Тяжелый бетон. Вес бетона – 1800-2500 кг на куб готового состава. Основная масса в средних показателях распределяется так: щебень – 1250 кг, песок – 650 кг, цемент – 300 кг, вода – 200 л.

• Особо тяжелый бетон. Вес кубометра такого бетона составляет 2500-3000 кг. Основную массу бетона составляет крупный заполнитель.

Важно учитывать, что вес 1 м³ бетона зависит от разных факторов, таких как качество замеса, количество воды, наличие пустот, а также размера гранул.

Исходные данные:

Бетон марки: (30 Мпа)

Осадка конуса бетона: 4 см

Цемент: (50 Мпа);

- плотность:

Песок мелкий: насып. объем массы - ;

- плотность: ;

- естест.влажность:

Щебень: наиболее мелкий – 40 мм;

- насып. объем массы: ;

- плотность: ;

- естест.влажность:

Решение:

1. Определяем водоцементное отношение В/Ц, необходимое для получения бетона требуемой прочности Rб.

В/Ц = 0,6·500/(30 + 0,5·0,6·500) = 0,66 0,4.

1. Определяем расход воды затворения В.

В=187 л

1. Находим расход цемента Ц по формуле:

Ц = В:(В/Ц) = 187:0,66 = 283 (кг/м3)

Полученный расход цемента: Ц=283 = 180 кг/м3 (по таб. 1)

Полученная смесь не расслаивается.

Таблица 1

Минимальный расход цемента Ц_min для получения нерасслаиваемой бетонной смеси

1. Определяем расход щебня Щ по формуле:

= 1 – = 1 – 1,62/2,85 = 1 – 0,57 = 0,43

Коэффициент раздвижки зерен щебня α = 1,36 (по табл. 2 интерполяцией)

Таблица 2

Оптимальные значения коэффициента α для пластичных бетонных смесей (В_n=7%)

По формуле Щ = 1000/(α· / + 1/ ),

Щ = 1000/(1,36·0,43/1,62 +1/2,85) = 1389 (кг/м3).

1. Определяем расход песка П по формуле:

П = _п(1000 – Ц/_ц – В – Щ/_щ)

2,55·(1000 – 283/500 – 187 – 1389/2,85) = 325 (кг/м³).

1. Определяем расчетную величину плотности бетонной смеси:

_см = Ц + В + Щ + П = 283 + 187 + 1389 + 325 = 2184 (кг/м³).

1. ОТВЕТ:

а) состав бетона в натуральных единицах – Ц = 283 кг/м3, П = 325 кг/м3, Щ = 1389 кг/м3, В = 187 л/м3;

б) состав бетона в относительных единицах – 1:1,15:4,91 и В/Ц = 0,66.

Тема: Фундамент в ландшафтной архитектуре.

Фундамент – это несущая конструкция здания или сооружения, которая воспринимает нагрузки от вышележащих элементов и распределяет их на грунт. Он обеспечивает устойчивость и долговечность конструкции, защищая ее от деформаций, просадок и разрушений.

Фундаменты изготавливаются из различных материалов, таких как бетон, железобетон, камень, сталь или дерево, и могут быть разных типов: ленточные, столбчатые, свайные, плитные и комбинированные.

В ландшафтной архитектуре фундаменты применяются для создания устойчивых оснований под различные конструкции, такие как малые архитектурные формы (беседки, навесы, подпорные стенки), водоемы, мостики, дорожки и другие элементы. Они обеспечивают долговечность и безопасность объектов, особенно на сложных грунтах или в условиях изменяющегося рельефа.

1. Подпорные стенки и террасы: фундаменты используются для укрепления склонов и создания террас, что позволяет эффективно использовать рельеф местности. Например, подпорные стенки из камня или бетона требуют прочного основания для предотвращения смещения грунта (рисунки 1, 2).

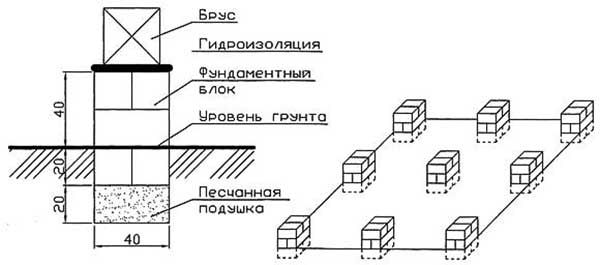

1. Малые архитектурные формы (МАФ): беседки, перголы, навесы и другие конструкции нуждаются в фундаментах для устойчивости. В зависимости от нагрузки и типа грунта могут применяться ленточные, столбчатые или свайные фундаменты (рисунки 3, 4).

1. Водоемы и мостики: для создания искусственных прудов, ручьев или мостиков часто используются плитные или свайные фундаменты, особенно если грунт неустойчивый или водонасыщенный (рисунки 5, 6).

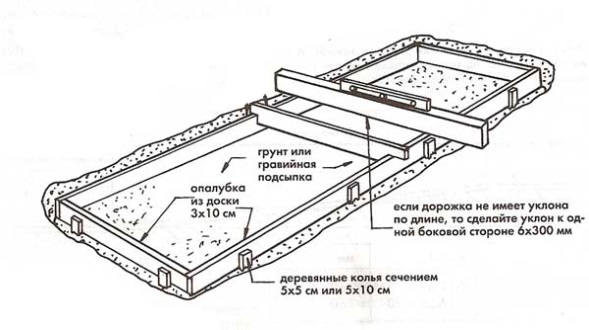

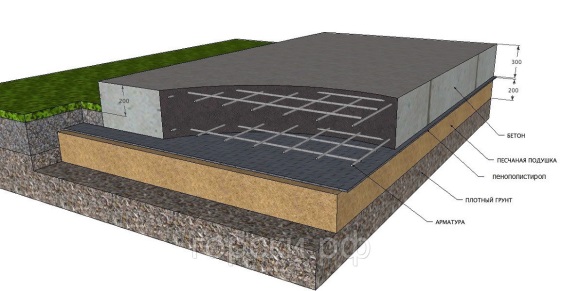

1. Дорожки и площадки: при устройстве дорожек, особенно на склонах или в условиях высоких нагрузок, применяются фундаменты для предотвращения просадок и деформаций. Например, для мощения используют бетонные основания или гравийные подушки (рисунки 7, 8).

1. Светильники и оборудование: фундаменты также необходимы для установки осветительных столбов, скамеек и других элементов благоустройства, чтобы обеспечить их устойчивость и долговечность (рисунок 9).

Рис. 9 – Фундамент под опору освещения.

Вывод: Таким образом, фундаменты играют ключевую роль в ландшафтной архитектуре, обеспечивая устойчивость и долговечность объектов, а также гармоничное взаимодействие с природным рельефом и окружающей средой.

1. ГОСТ Р 71473-2024 Ландшафтная архитектура территорий городских и сельских поселений. Термины и определения = Landscape architecture of the urban and rural planting. Terms and definitions : национальный стандарт Российской Федерации : издание официальное : утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 июля 2024 г. № 975-ст : введен впервые : дата введения 2025-01-01 / разработан Некоммерческим партнерством «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП «АВОК»), Акционерным обществом «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений – ЦНИИПромзданий» (АО «ЦНИИПромзданий»). – Москва : Российский институт стандартизации, 2024. – IV, 12 с. – Текст : электронный. – URL : https://meganorm.ru/Data/832/83215.pdf (дата обращения : 19.01.2025).

2. Свод правил : Градостроительство. Планировка и застройка городских и сельских поселений (СП 42.13330.2016) : актуализированная редакция СНиП 2.07.01-89* : официальное издание : утвержден Приказом Минстроя России от 30.12.2016 № 1034/пр от 30.12.2016 : введен в действие 01.07.2017. – Москва : Минстрой России, 2016. – IV, 94 с. – Текст : электронный. – URL : https://www.minstroyrf.gov.ru/upload/iblock/165/sp-42.pdf (дата обращения : 19.01.2025).

3. Баранов, Е. А. Основания и фундаменты гидротехнических сооружений / Е. А. Баранов. – Москва: Стройиздат, 2007. – 312 с. – Текст : непосредственный.

4. Каменский, В. А. Конструкции и основания ландшафтных объектов / В. А. Каменский. – Москва: Архитектура-С, 2005. – 288 с. – Текст : непосредственный.

5. Матвеев, В. И. Садовые дорожки и площадки / В. И. Матвеев. – Москва: Ниола-Пресс, 2005. – 128 с. – Текст : непосредственный.

6. Теодоронский, В. С. Строительство и содержание объектов ландшафтной архитектуры : учебник для вузов / В. С. Теодоронский, Е. Д. Сабо, В. А. Фролова ; под редакцией В. С. Теодоронского. – 4-е изд., испр. и доп. – Москва : Издательство Юрайт, 2024. – 397 с. – (Высшее образование). – ISBN 978-5-534-07340-9. – Текст : электронный // Образовательная платформа Юрайт [сайт]. – URL : https://urait.ru/bcode/537467 (дата обращения: 10.01.2025). – Режим доступа : для авториз. пользователей.
