1 Использование плана-графика для проведения и планирования строительных работ¹

Для организации строительства и содержания объектов ландшафтной архитектуры разрабатывается проект производства работ (ППР), который предусматривает общий порядок проведения всех видов садово-парковых работ. Такой проект может быть составлен проектной организацией или силами подрядчика.

Составной частью ППР является план-график производства работ. Он представляет собой модель строительного производства, в которой устанавливают рациональную последовательность, очередность и сроки выполнения работ на объекте.

Нормальный ход строительства возможен только в том случае, когда заранее продумана последовательность проведения работ, определено количество рабочих, машин, механизмов и прочих ресурсов, требуемых для каждой работы.

Выделяют четыре вида планов-графиков, в зависимости от широты решаемых задач и вида документации, куда они входят (таблица 1). Все виды календарных графиков должны быть тесно увязаны друг с другом.

Таблица 1 – Виды планов-графиков

План-график производства работ определяется их общим объемом, степенью срочности строительства, природными условиями, возможностью применения механизмов и скоростных методов строительства. При составлении календарного плана-графика работ необходимо использовать материалы многолетних фенологических наблюдений и данные метеослужб, чтобы предусмотреть наиболее благоприятную погоду для проведения работ, исключив тем самым простои по погодным условиям.

Последовательность разработки плана-графика следующая:

- составляет перечень (номенклатура) работ;

- в соответствии с номенклатурой по каждому виду работ определяются их объемы;

- производится выбор методов производства основных работ и ведущих машин;

- рассчитывается нормативная машинно- и трудоемкость;

- определяется состав бригад и звеньев;

- определяется технологическая последовательность выполнения работ;

- устанавливается сменность работ;

- определяется продолжительность работ и их совмещение, корректируются число исполнителей и сменность;

- сопоставляется расчетная продолжительность с нормативной и вносятся коррективы.

При их составлении учитываются следующие виды работ на объекте:

- расчистка территории, уборка мусора, корчевка старых усыхающих деревьев, грубая планировка;

- проведение мероприятий по уходу за существующими насаждениями;

- вертикальная планировка территории по проектным отметкам;

- очистка пруда и укрепление его берегов;

- строительство лестниц, пандусов, подпорных стен, откосов;

- строительство дорог и площадок для игр и спорта;

- строительство павильонов, пергол, беседок, ограждений, входов;

- устройство водопровода, канализации, водостоков;

- устройство освещения;

- посадка деревьев и кустарников, устройство газонов, цветников, розариев и др.;

- установка скульптур, ваз, скамеек, урн².

Как правило, планы-графики представляются в виде таблиц (таблица 2).

Таблица 2 – Пример оформления календарного плана-графика

2 Принципы выбора насоса для систем полива³

Важнейшими характеристиками насоса являются напор (давление) и производительность. Напор насоса, как правило, указывается в метрах высоты, на которую насос закачает воду, но при этом каждый метр высоты будет «съедать» производительность насоса. Поскольку производительность и напор насоса – обратно пропорциональные величины, то выбирая насос важно подобрать такую модель, которая сможет обеспечить систему автополива необходимым соотношением напора и производительности.

Форсунки оросителей (роторов или статических дождевателей) имеют требования к конкретному давлению, а именно 2,5-3 Бар, чтобы обеспечить паспортные характеристики дальности. На этапе проектирования дождеватели группируют в так называемые зоны полива, чтобы каждая из этих групп расходовала одинаковое количество воды. Насос подбирается так, чтобы он мог обеспечить давление и производительность одной такой группы дождевателей.

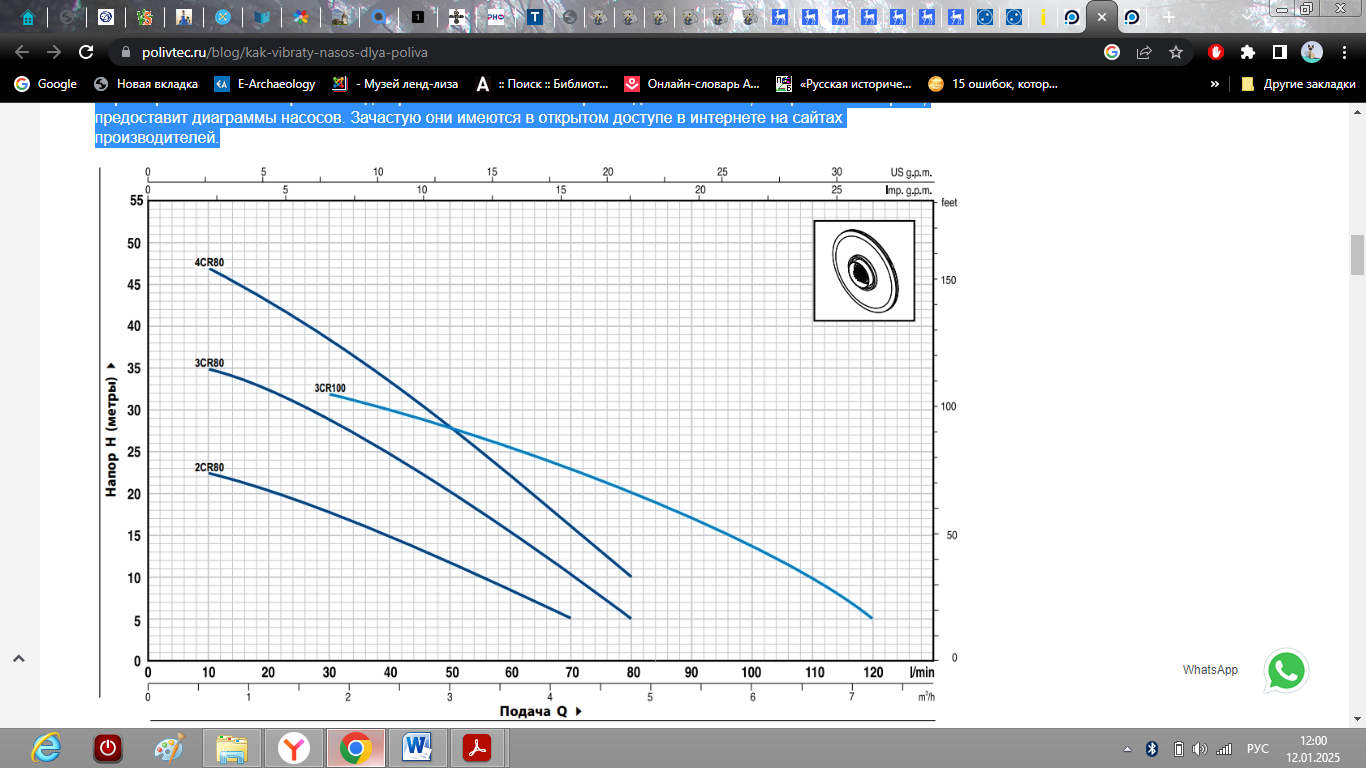

Характеристики каждого конкретного насоса отражены в диаграммах (рисунок 1). Диаграмма показывает зависимость производительности насоса от давления, создаваемого насосом, где: H – напор (давление). Каждые 10 метров подъема = 1 Бар (Атм); Q – Производительность насоса.

Рис. 1 – Пример диаграммы насоса фирмы Hunter Industries.

Допустим, что мы подбираем насос для системы полива с зонами полива однодюймового размера с требуемыми параметрами:

- рабочее давление форсунок – 3 Бар (Н=30 м);

- производительность одной зоны 3 м³/ч.

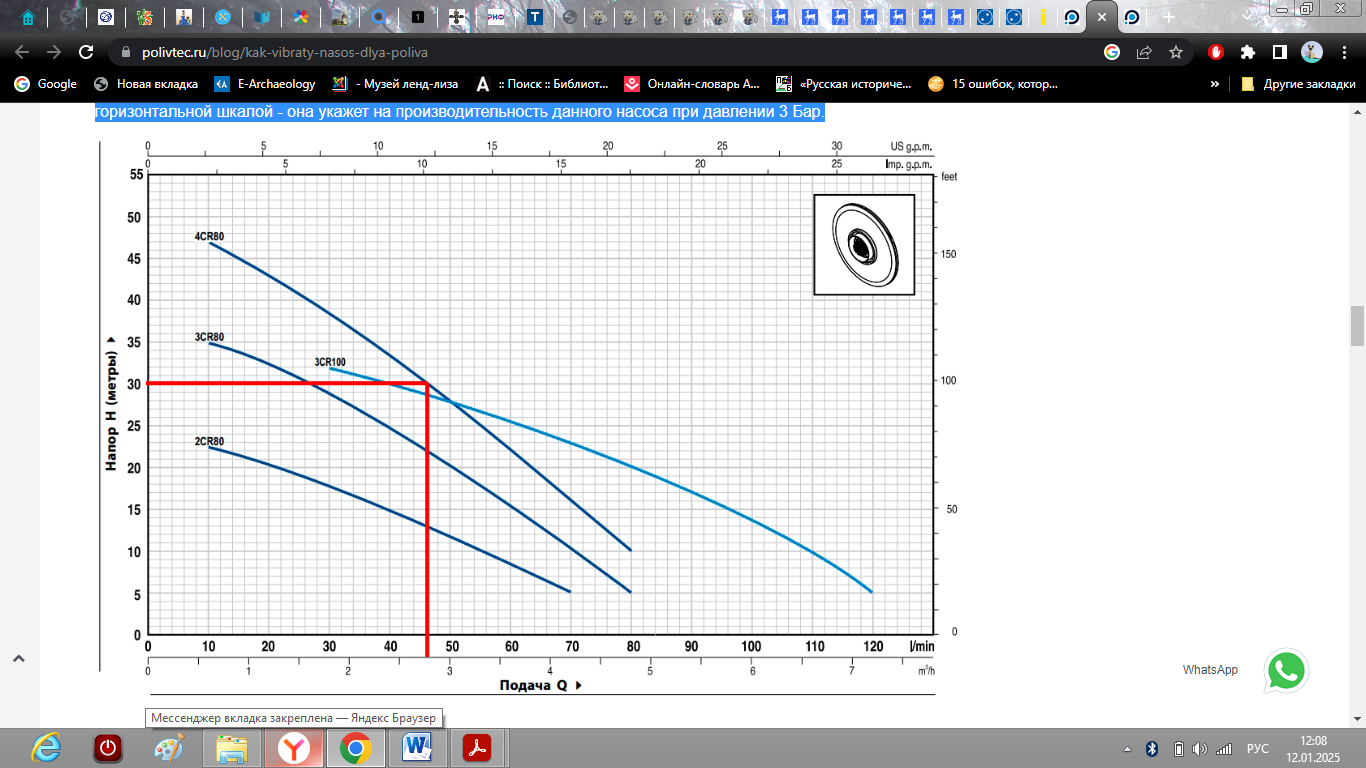

На диаграмме по вертикальной шкале находим значение 30 м, и по горизонтальной – значение 3 м³/ч. Проводим перпендикуляр от значения давления 30 м от вертикальной шкалы до пересечения с линией насоса. Затем от точки пересечения с линией насоса, опускаем вниз вертикально линию до пересечения с горизонтальной шкалой – она укажет на производительность данного насоса при давлении 3 Бар (рисунок 2).

Рис. 2 – Подбор насоса по заданным параметрам с помощью диаграммы.

При выборе насоса обязательно нужно учитывать потери на сопротивление, которые неизбежно присутствуют в любой водопроводной системе. Они могут накапливаться из-за:

- длины трубы (на каждые 100 м длины трубы теряется около 1 Бар давления);

- фитингов (в любых фитингах создается местное сопротивление);

- подъема воды (подъем воды на каждые 10 м требует дополнительно 1 Бар давления);

- всасывания (на всасывающем патрубке создается значительное сопротивление. Поэтому всасывающая труба не должна быть длиннее 10 м и быть большего диаметра, чем напорная труба).

Все эти потери выражаются в дополнительном давлении, которое нужно добавить при выборе насоса. Допустим, что при прежних требуемых параметрах, мы принимаем условные потери:

- 100 м до самого удаленного от насоса клапана (добавляем дополнительно 1 Бар давления на насосе);

- 2 м перепад высот от насоса до самой высокой точки с форсунками (добавляем дополнительно 0,2 Бар давления на насосе);

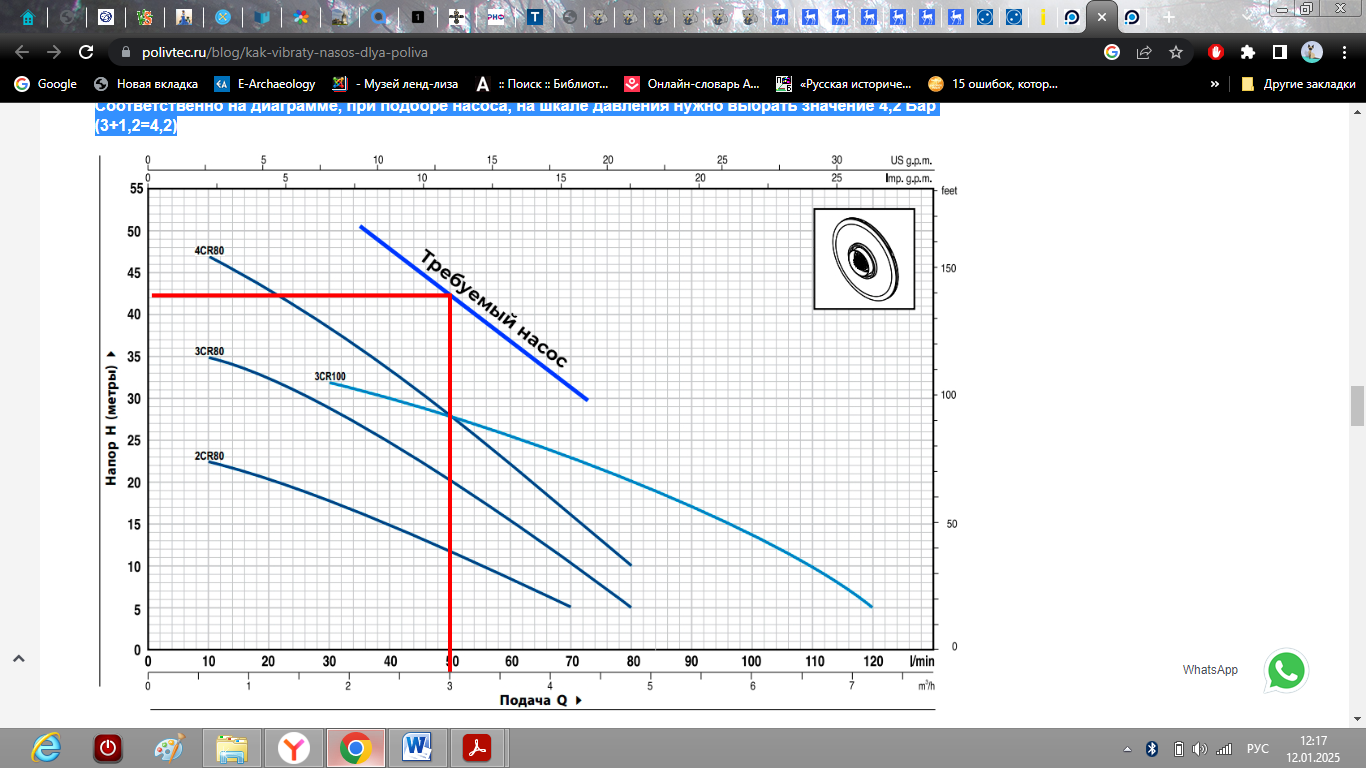

Дополнительные потери требуют повышения исходного расчетного давления насоса на 1,2 Бар. Соответственно на диаграмме, при подборе насоса, на шкале давления нужно выбрать значение 4,2 Бар (3+1,2=4,2) (рисунок 3).

Рис. 3 – Подбор насоса по заданным параметрам с учетом потерь на сопротивление с помощью диаграммы.

На данной диаграмме нет искомого насоса, соответственно нужно искать в линейке более мощных насосов.

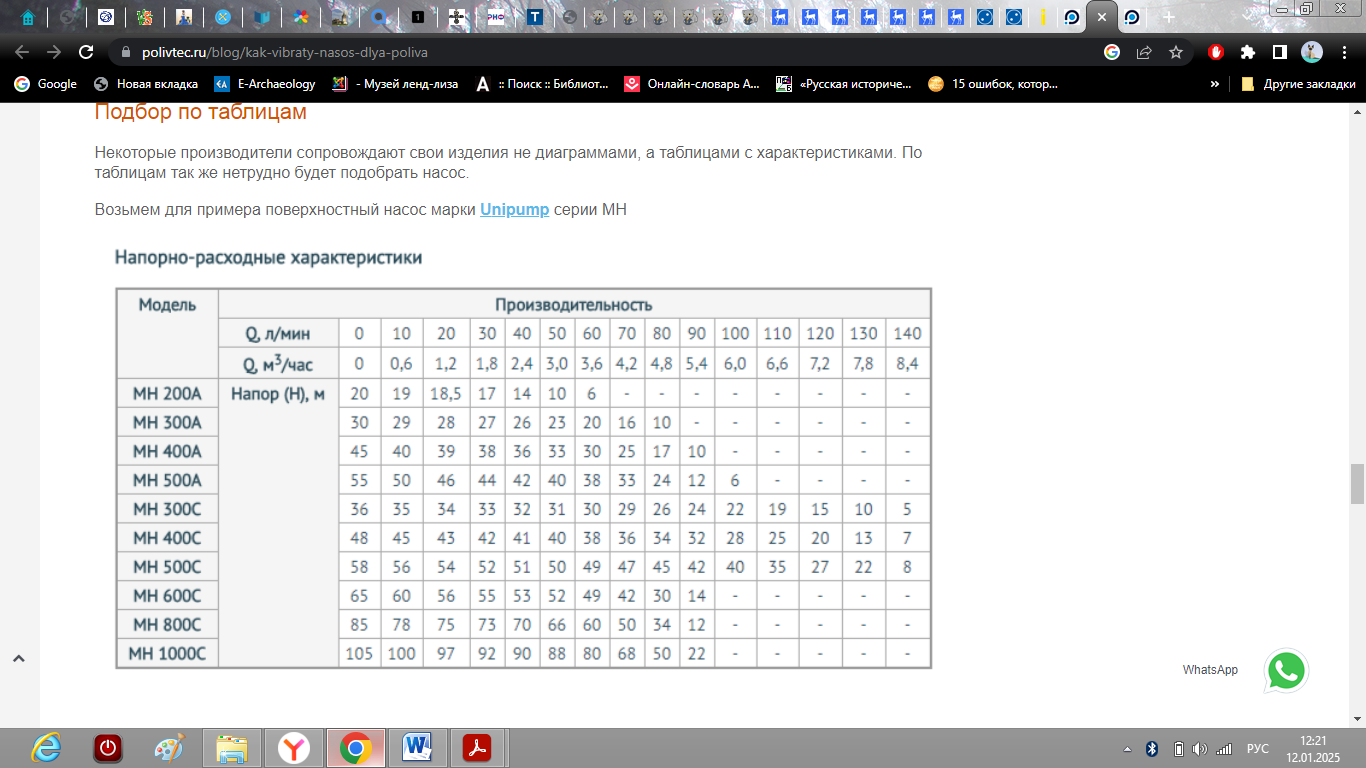

Некоторые производители сопровождают свои изделия не диаграммами, а таблицами с характеристиками (рисунок 4).

Рис. 4 – Таблица характеристик поверхностного насоса марки Unipump серии MH.

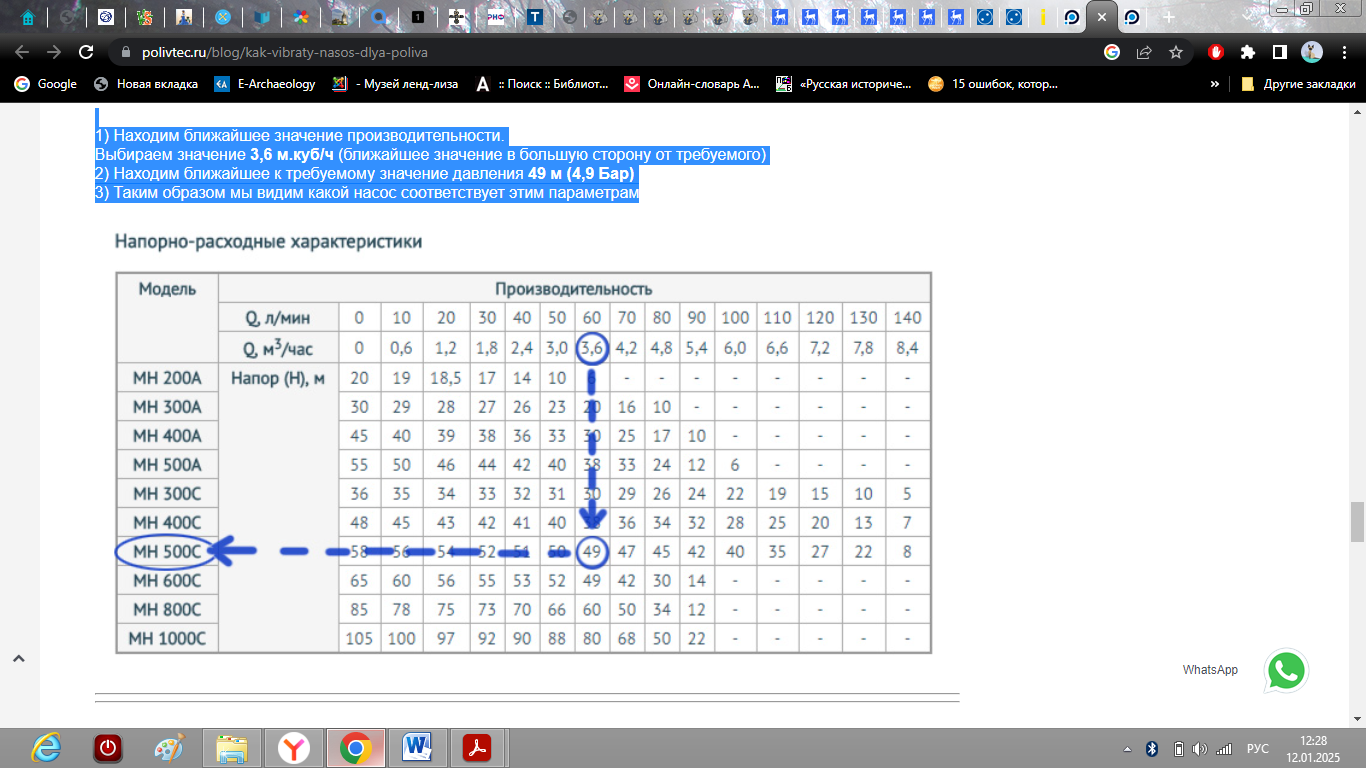

В таблице необходимо найти ближайшее значение производительности, при этом выбирается ближайшее значение в большую сторону от требуемого. В нашем примере это 3,6 м³/ч. 2). Затем по тому же принципу находим ближайшее к требуемому значение давления 49 м (4,9 Бар). В строке, где показатели пересеклись, подбираем подходящую модель насоса (рисунок 5).

Рис. 5 - Подбор насоса по заданным параметрам с помощью таблицы характеристик.

3 Перевозка посадочного материала⁴

При автомобильной транспортировке саженцев деревьев и кустарников с открытой корневой системой их следует уложить наклонно корнями вперед на дно кузова машины, предварительно настелив слой чистого влажного упаковочного материала (солома, опилки и др.), и укрыть брезентом, мешковиной, рогожей или синтетической пленкой. Кроны саженцев осторожно стягивают мягким шпагатом во избежание поломов ветвей. Стволы рекомендуется обертывать нетканым материалом (мешковина, брезент, джут). Надземную часть хвойных растений (формы и сорта можжевельника, виды туи и т.д.) рекомендуется обертывать мелкосетчатой тканью. С этой целью можно использовать укрывные чехлы из специального нетканого материала.

При перевозке саженцев высотой 4 м и более под штамбом следует установить подпорки. Низкорослые саженцы деревьев и кустарников грузят вертикально.

Верхняя кромка заднего борта автомашины должна быть обшита мягким материалом для предохранения саженцев от механических повреждений. Перевозка людей, а также грузов в кузовах бортовых автомобилей одновременно с перевозимым посадочным материалом не допускается.

Для длительных перевозок саженцев с оголенной корневой системой (по железной дороге или водным транспортом) корни упаковывают в тюки из мешковины с предварительным обмакиванием в глиняную или земляную болтушку, перекладывают влажным мхом, соломой или присыпают влажными опилками. Тюки зашивают и устанавливают наклонно, плотно один к другому корнями вперед по ходу движения транспорта. Масса одного тюка не должна превышать 50 кг.

Также при перевозках растений из питомников на автотранспорте на расстояния свыше 20 км следует использовать закрытые прицепы-фургоны (трейлеры).

При зимних пересадках деревья с замороженным комом транспортируют к месту посадки в вертикальном положении и высаживают на место прямо с автомашины. Ком должен быть упакован в питомниках в плотно прилегающую к нему упаковку. Пустоты в самом коме, а также между комом и упаковкой должны быть заполнены растительной землей.

Посадочный материал с закрытой корневой системой перевозится вертикально в контейнерах, в которых он выращивался.

Независимо от вида посадочного материала при отправке растений из питомников к каждой партии, к тюку или отдельному дереву, прикрепляют этикетки с указанием наименования питомника-отправителя, вида растения, его происхождения, товарного сорта (количества в партии).

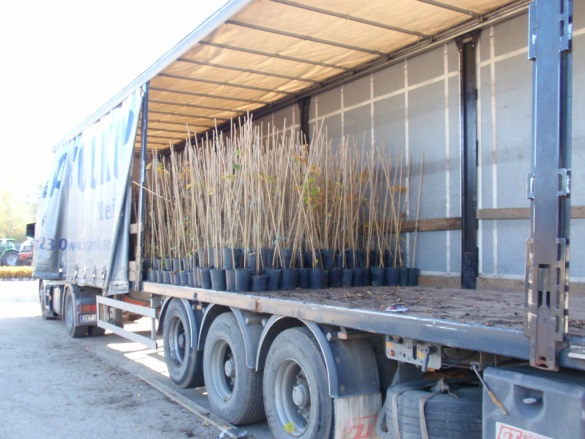

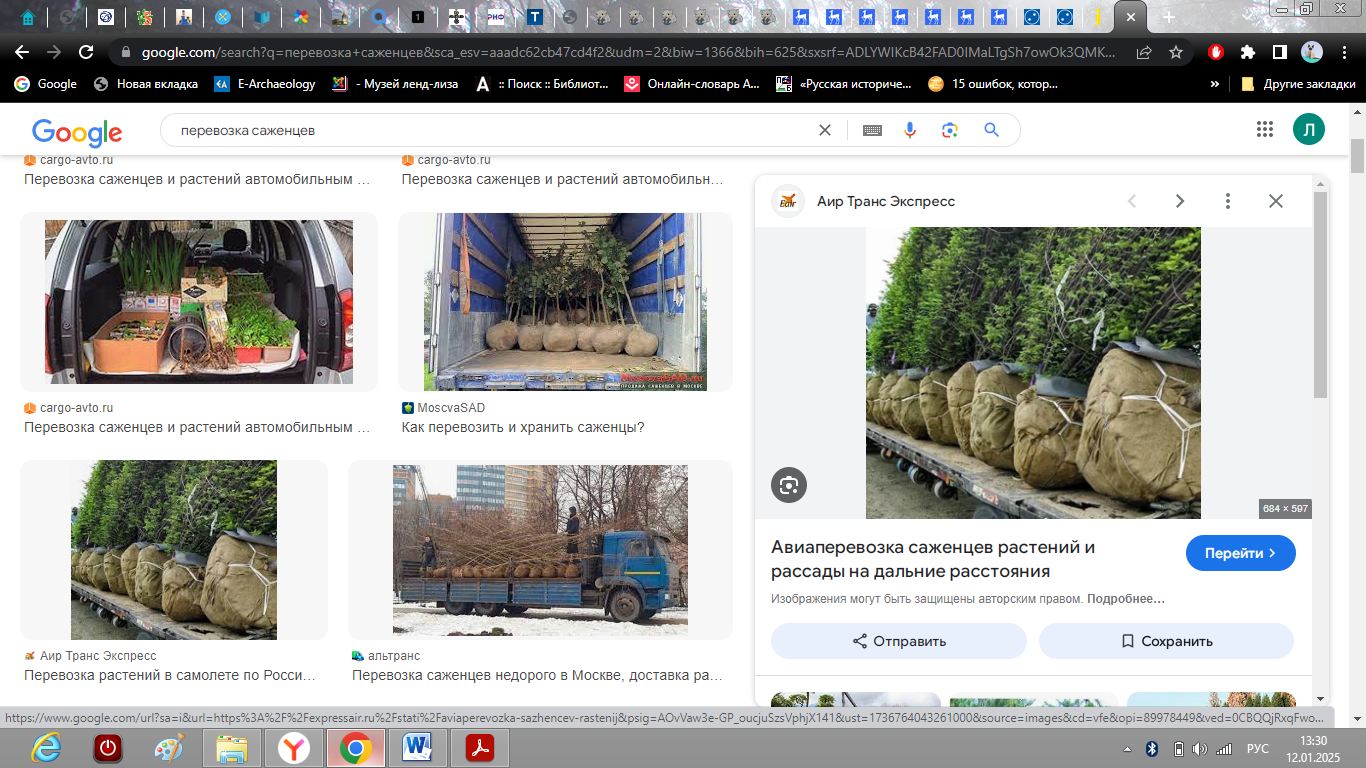

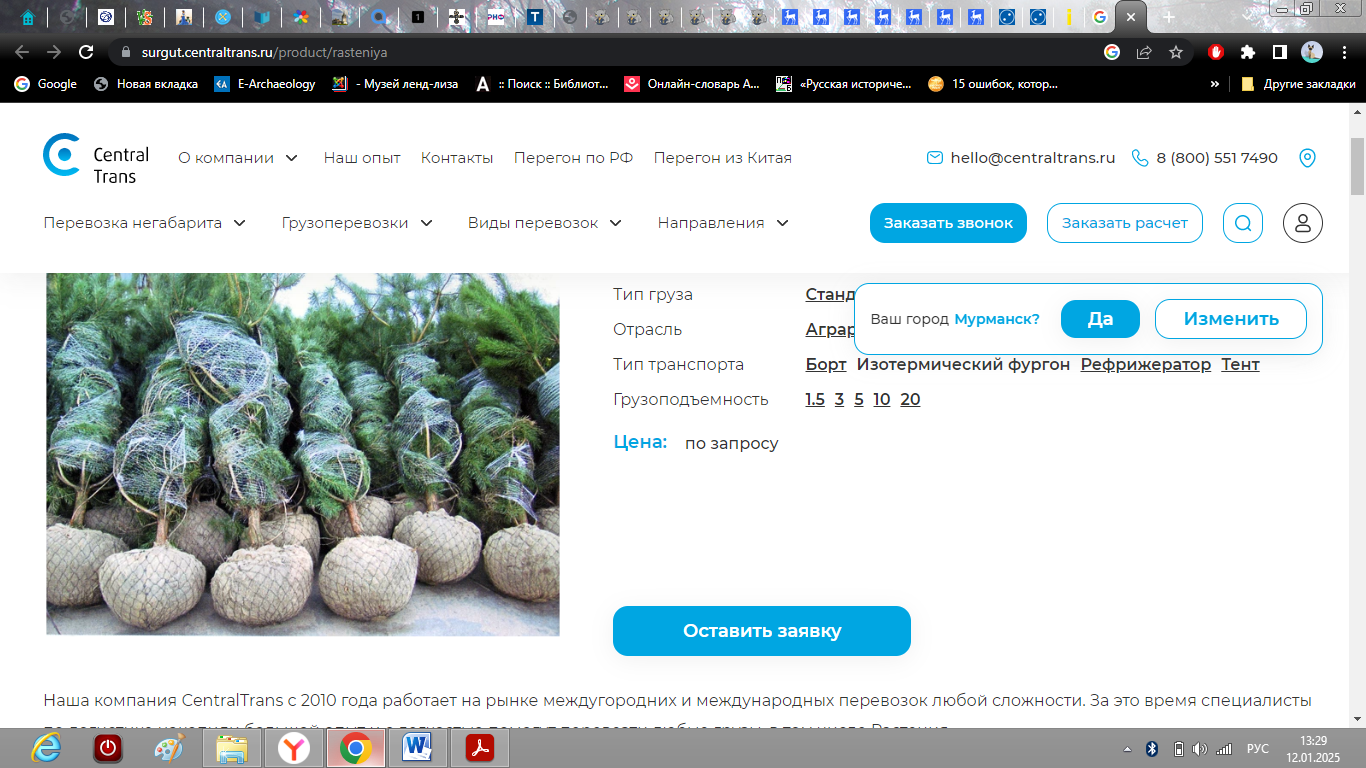

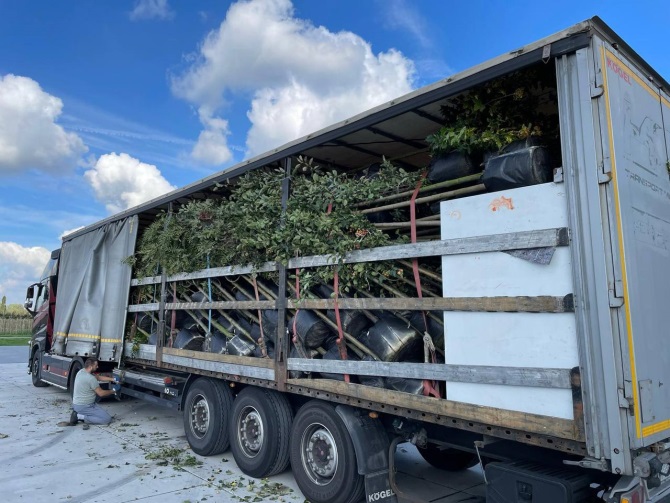

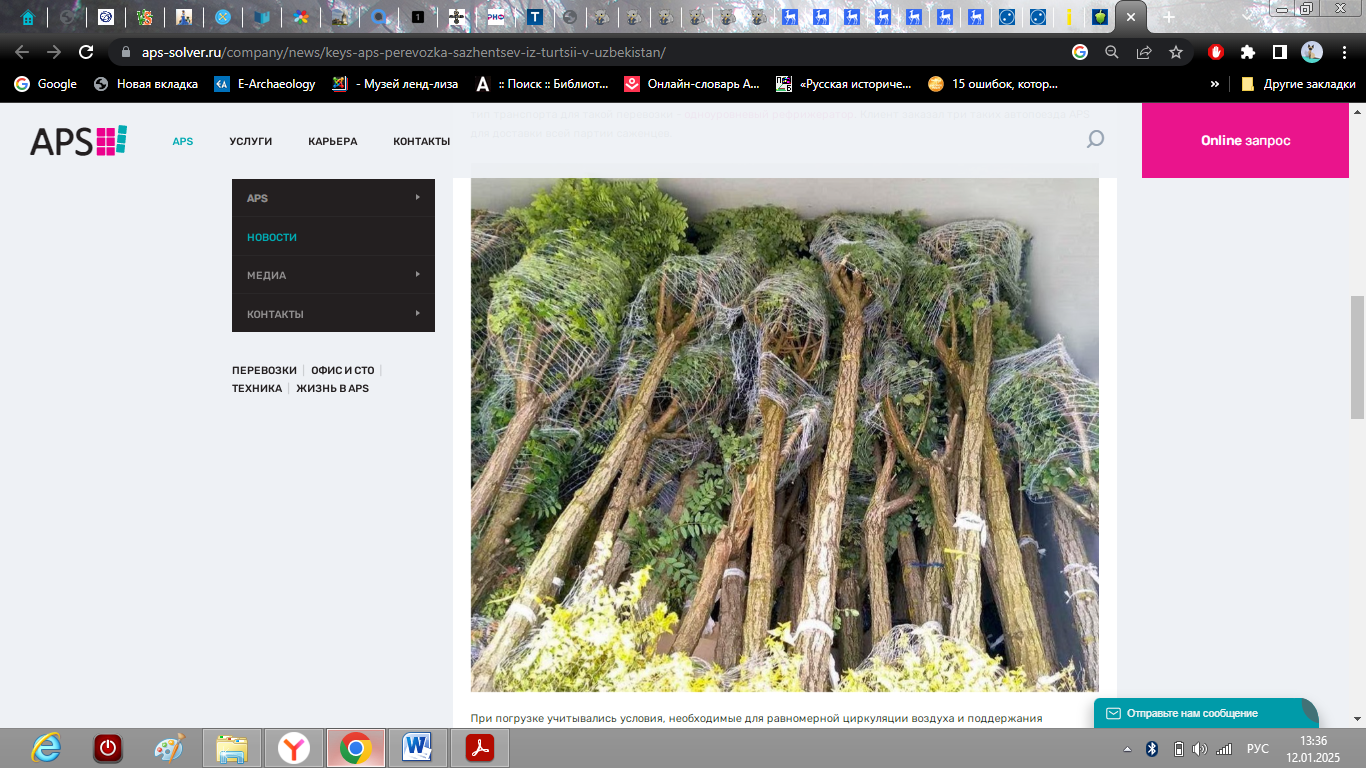

Примеры разных способов транмпортировки посадочного материала показаны на рисунке 6.

Рис. 6 – Примеры перевозки саженцев
