Контрольно-измерительные материалы для проведения входного контроля по дисциплине Инженерная компьютерная графика

ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ

ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«СМОЛЕНСКАЯ АКАДЕМИЯ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ»

Сафоновский филиал областного государственного бюджетного

профессионального образовательного учреждения

«Смоленская академия профессионального образования»

(Сафоновский филиал ОГБПОУ СмолАПО)

Контрольно-измерительные материалы

для проведения входного контроля

по дисциплине ОП.03 Инженерная компьютерная графика

для специальности 09.02.01 Компьютерные системы и комплексы

(базовая подготовка)

2023 г.

Входной контроль по дисциплине «Инженерная компьютерная графика» проводится среди обучающихся 2 курса специальности 09.02.01 Компьютерные системы и комплексы

Цель входного контроля:

- создание условий, обеспечивающих качество предоставляемых образовательных услуг;

- определение наличного (исходного) уровня сформированности общих и профессиональных компетенций;

- коррекция уровня подготовленности обучающихся для освоения учебного материала по дисциплине «Инженерная компьютерная графика»;

- построение индивидуальной образовательной траектории обучающегося на основе выявленных проблем.

Входной контроль проводится в форме тестирования.

Общее количество тестовых заданий по дисциплине -15; из них первого уровня - 10, второго уровня сложности - 5.

Уровень «А» - 10 тестовых заданий на выбор одного или нескольких правильных ответов из четырех предложенных. Задания оцениваются в 1 балл.

Уровень «В» - 5 тестовых заданий на нахождение соответствия; установление правильной последовательности; задания с кратким ответом и т.д. Задания оцениваются в 2 балла.

Максимальное количество баллов – 20.

Задания выполняются студентами в течение 20 минут.

1. Инструкция по организации и проведению тестирования

а) Тестирование проводится в аудиториях, оборудованных персональными компьютерами.

б) Тестирование выполняется в системе дистанционного обучения Moodle.

2. Система оценивания работы

Итоговая оценка по тесту формируется путем суммирования набранных баллов и отнесения их к общему количеству вопросов в задании.

Учебные достижения студентов фиксируются следующими оценками: 5 (отлично), 4 (хорошо), 3 (удовлетворительно), 2 (неудовлетворительно).

Соотношение тестовых баллов с традиционной системой оценивания

Контрольно-измерительные материалы входного контроля

Инструкция для студентов по выполнению работы

На выполнение тестовых заданий по дисциплине «Инженерная компьютерная графика» даётся 20 мин. Работа содержит 15 заданий, из них первого уровня - 10, второго уровня сложности - 5.

Уровень «А» - 10 тестовых заданий на выбор одного правильного ответа из четырех предложенных. Задания оцениваются в 1 балл.

Уровень «В» - 5 тестовых заданий на нахождение соответствия; установления правильной последовательности; задания с кратким ответом и т.д. Задания оцениваются в 2 балла.

Максимальное количество баллов – 20 баллов.

Советуем выполнять задания в том порядке, в котором они даны. Для экономии времени пропускайте задание, которое не удаётся выполнить сразу, и переходите к следующему. Если после выполнения всей работы у Вас останется время, Вы сможете вернуться к пропущенным заданиям.

Баллы, полученные Вами за выполненные задания, суммируются. Постарайтесь выполнить как можно больше заданий и набрать наибольшее количество баллов. Желаем успеха!

Уровень «А»

1. Масштаб не соответствует ГОСТу:
а) 1:1;
б) 1:3;
в) 1:4.

2. Размер шрифта – это …

а) высота прописных букв;

б) ширина строчных;

в) ширина прописных букв;

г) расстояние между строками.

3. Из скольких плоских фигур состоит полная развертка правильной пятиугольной призмы?

а) шести;

б) семи;

в) восьми;

г) пяти.

4. Укажите размеры основного формата?

а) 297 x 420;

б) 294 x 631;

в) 210 x 292.

5. Линия основная сплошная толстая предназначена для вычерчивания линий?

а) осевых линий;

б) невидимого контура;

в) видимого контура;

г) линий сечений.

6. Перечислите факторы, от которых зависит задание размеров.

а) формат чертежа;

б) масштаб чертежа;

в) конструкция изделия;

г) технология изготовления изделия.

7. Буквой R обозначают
а) размеры цилиндрических поверхностей;
б) размеры квадратов;
в) размеры скруглений.
8. В каких единицах измерения указываются линейные и угловые размеры на чертежах

а) в сотых долях метра и градусах;

б) в дюймах, градусах и минутах;

г) в метрах, минутах и секундах.

9. Тело, полученное от вращения полукруга вокруг диаметра,

называется ____________

а) тор;

б) цилиндр;

в) шар;

г) конус.

10.Какое максимальное количество основных видов может быть на чертеже детали?

а) два;

б) четыре;

в) три;

г) пять;

д) шесть.

Уровень «В»

1.Впишите термин

_____________ - плавный переход одной линии (прямой или кривой) в другую (прямую или кривую).

Ответ: сопряжение.

2.Впишите термин

_____________ - изображение обращенной к наблюдателю видимой части поверхности предмета.

Ответ: вид.

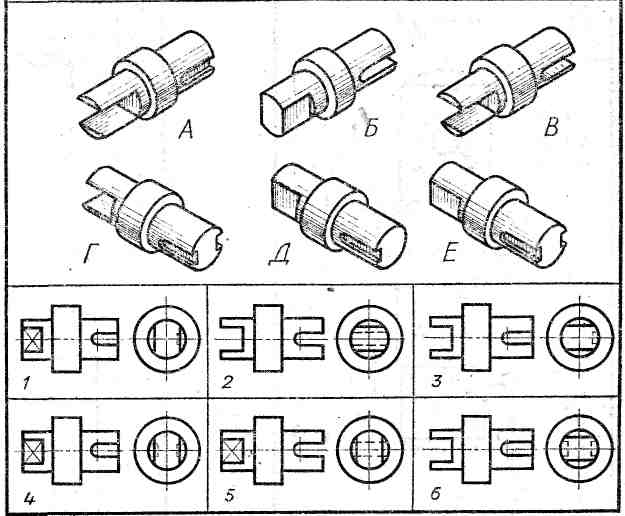

3. Соотнесите технические рисунки с чертежами детали

Ответ: А-3; Б-5; В-2; Г-6; Д-1; Е-4.

4.Соотнесите название геометрического тела и его комплексный чертеж.

1. Призма

2. Конус

3. Цилиндр

А Б В

Ответ: 1-Б; 2-В; 3- А.

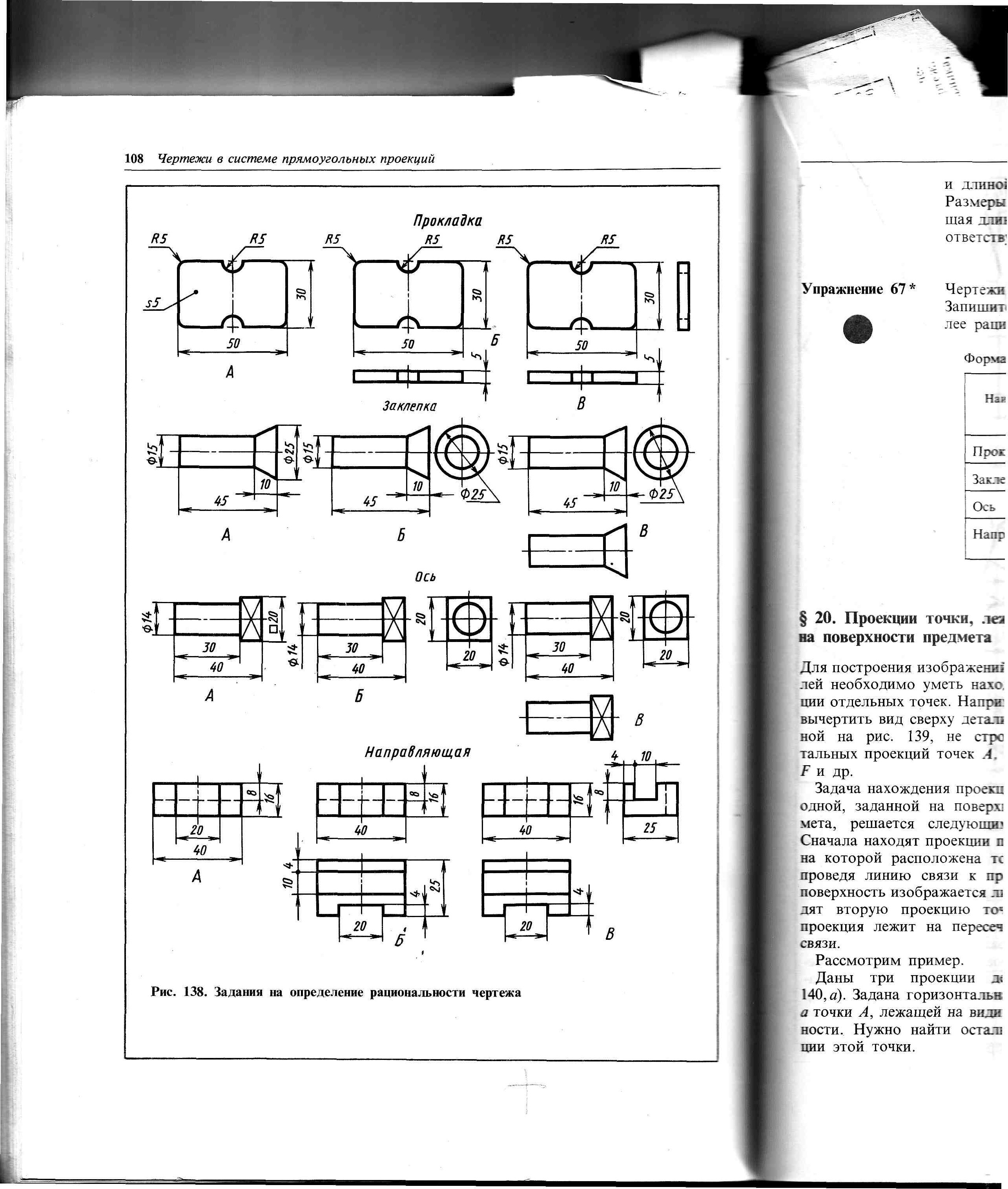

5.Какой чертеж выполнен наиболее рационально?

Ответ: А
