Копилка «ветряная мельница»

Отдел образования администрации

МО «Звениговский муниципальный район»

МОУ«Кужмарская средняя общеобразовательная школа»

Творческий проект

Копилка «ветряная мельница»

Выполнил: ученик 7 класса

Андрианов Николай

Руководитель проекта:

Федоров В.Н.

Кужмара 2018г.

ОГЛАВЛЕНИЕ

Проблема

В нашем доме много собираются монеты и они лежат в разных емкостях: стаканчиках, баночках, шкатулочках, вазочках о т.д. Это приносит много неудобств. Постоянно приходится их куда-то прибирать.

На мой взгляд, самое удобное место, куда можно прибирать эти монеты – копилка.

Цель проекта

Я решил сконструировать и изготовить Копилку.

Копи́лка — ёмкость или специальное приспособление для хранения и накопления монет. Традиционная копилка представляет собой полую керамическую фигурку, изображающую животных, фрукты, овощи и т. д., с небольшой прорезью, в которую опускаются монеты или боны.

Итак, цель моего проекта – спроектировать и изготовить Копилку.

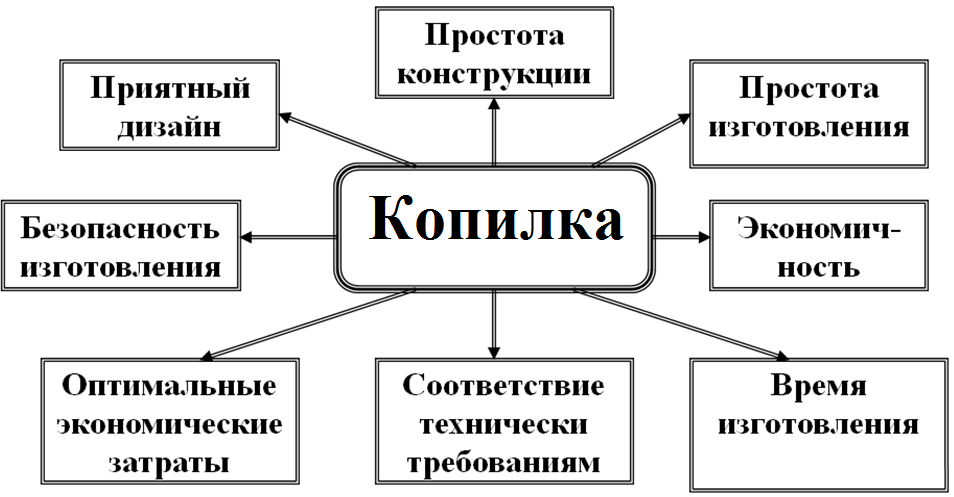

ТРЕБОВАНИЯ К ИЗДЕЛИЮ

ВОЗМОЖНЫЕ ВАРИАНТЫ

Копилки могут быть предназначены для одноразового и многоразового использования. Первые не имеют отверстия для выемки денег, и после наполнения их разбивают. Поэтому они чаще всего изготавливаются из керамики, гипса или фарфора. Многоразовые копилки могут быть сделаны из различных материалов — стекла, дерева, металла, пластика — и иметь разнообразную форму, начиная от прозрачной коробочки и заканчивая макетом сейфа.

Керамические свинки когда-то стали настоящим символом накопления монет для многих поколений детей. Разбить тяжелую свинку, в которой накопленные за время экономии денежки уже не помещаются внутри, а потом весело потратить нажитый капитал – настоящее развлечение.

Но если покупать дорогую керамическую поделку вам не хочется, то интересно попробовать сделать копилку своими руками при помощи подручных материалов.

Вот некоторые варианты:

ВЫБОР КОНСТРУКЦИИ

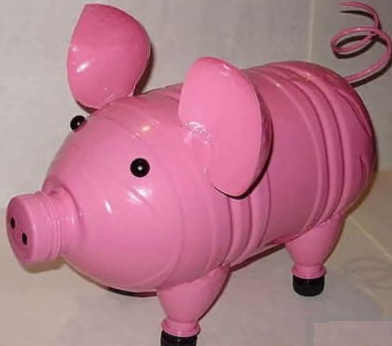

Вариант «Свинка» хороша тем, что она лёгкая, простая в изготовлении, так как используются пластиковые бутылки.

Но есть и минусы: не прочная, не красивая.

Вариант «Банка». Недостатки этой копилки в том , что если она упадёт, то разобьется и осколки стекла могут навредить.

Ещё она прозрачная и видно, что там лежит

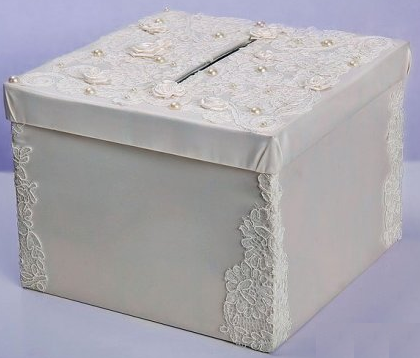

Вариант «Коробка». Эта копилка проста в изготовлении. Но есть и минусы, например: если пролить на неё воду она деформируется

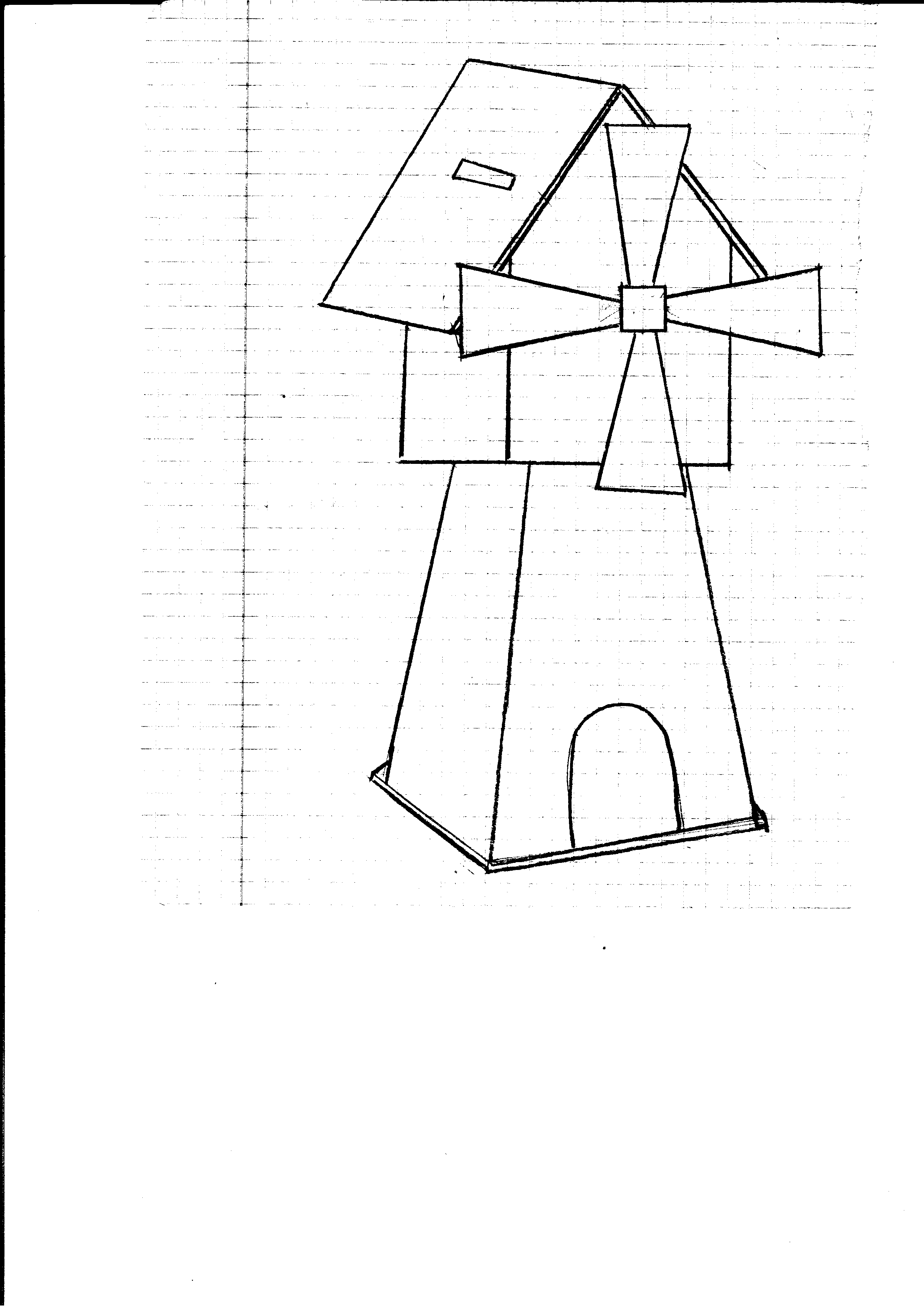

Вариант «Мельница». Эта копилка мне нравится тем, что она прочная. Также она украсит интерьер дома

Из всех предложенных вариантов больше всего подходить «Мельница». Поэтому и выбираю этот вариант.

Выбор материала

Для изготовления копилки можно использовать ДСП, ДВП, доски, фанеру. ДСП и доски получаются толстыми и тяжёлыми, поэтому их я исключаю. ДВП и фанера – тонкие и лёгкие, они устраивают меня. Но фанера прочнее, поэтому я выбираю фанеру толщиной 10 мм.

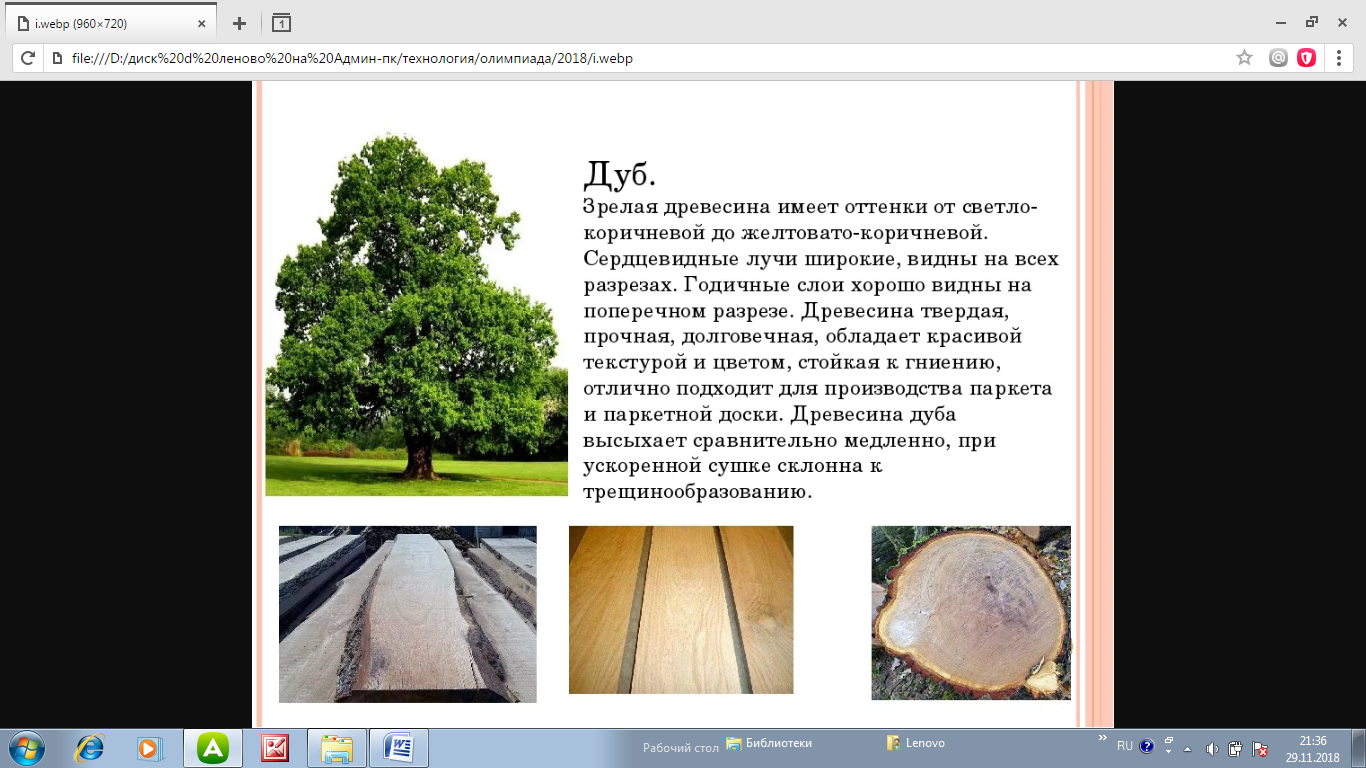

Для изготовления вала пропеллера решил использовать древесину лиственной породы (дуб).

Древесина дуба тяжелая, твердая, упругая и прочная, с высокой ударостойкостью. Она идет на настилку полов, изготовление мебели, шпал, крепежа для шахт, бочек и на отделку интерьеров.

Обоснование выбора проекта

Главное в этом проекте то, что изделие можно изготовить самостоятельно. При выборе данного проекта были учтены следующие моменты.

В процессе изготовления копилки используются приобретённые знания, умения и навыки в области математики, физики, химии, технологии. Изготовление копилки способствует закреплению ранее изученного материала таких, как «Технологическая документация», «Разметка», «Пиление», «Строгание», «Точение» и т.д.

Оснащение учебных мастерских позволяет выполнить этот проект. Данная работа не опасна. В процессе выполнения развиваем навыки пиления, строгания, сверления, зачистки, соединения деталей. Материал, необходимый для изготовления копилки имеется в школьной мастерской.

С

1

2

3

4

5

6

Технология изготовления

Последовательность изготовления копилки такова:

1. Изготовить все детали по чертежу.

2. Произвести сборку основания:

а) на передних и задних стенках разметить центры под отверстия;

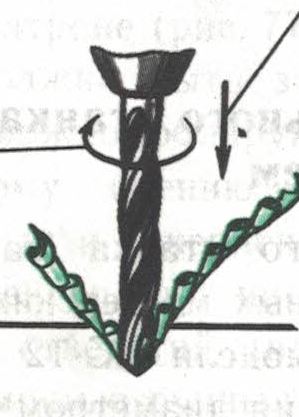

б) просверлить отверстия  1 мм под гвозди;

в) с помощью столярного клея и гвоздей соединить передние и задние стенки к боковым;

г) на днище разметить центры под отверстия;

д) просверлить отверстия  1 мм под гвозди;

е) с помощью столярного клея и гвоздей соединить днище к основанию.

3. С помощью столярного клея и гвоздей соединить потолок к основанию.

4. Произвести сборку башни:

а) на передних и задних стенках разметить центры под отверстия;

б) просверлить отверстия  1 мм под гвозди;

в) с помощью столярного клея и гвоздей соединить передние и задние стенки к боковым.

5. Произвести сборку пропеллера:

а) на плоской поверхности разметить центры под отверстия;

б) просверлить отверстия  4 мм под хвостовики лопасти;

в) с помощью столярного клея установить хвостовики лопасти в отверстия на валу.

6. Установить пропеллер в отверстие на башне.

7. С помощью клея установить на конце вала фиксатор.

8. С помощью клея соединить башню к основанию.

9. Собранную копилку покрыть мебельным лаком

ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ,

используемые при выполнении проекта

При изготовлении копилки потребовались следующие оборудования, приспособления и инструменты:

ТЕХНИКА БЕЗОПАСНОСТИ

ПРИ ИЗГОТОВЛЕНИИ ИЗДЕЛИЯ

В процессе изготовления копилки приходится работать ручными слесарными инструментами, на токарном станке по дереву, сверлильном станке. Во избежание получения травмы необходимо соблюдать правила безопасной работы.

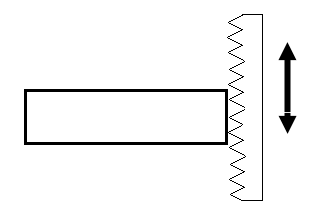

Правила безопасности при пилении:

• Надёжно закреплять заготовку.

• Пилить только исправной, остро заточенной пилой.

• Не держать левую руку близко к полотну пилы.

• Класть пилу на верстак зубьями от себя.

• Не сдувать опилки и не сметать их рукой. Пользоваться только щёткой.

Правила безопасности при строгании:

• Надёжно закреплять заготовку на верстаке.

• Работать рубанком с хорошо заточенным ножом.

• Не проверять руками остроту лезвия и качество обработки поверхности.

• Очищать строгальные инструменты от стружки только при помощи деревянного клина.

Правила безопасности при работе с электролобзиком

• Избегать пиления по гвоздям. Перед началом работы проверит заготовку на наличие посторонних металлических предметов и убирать их.

• Не производить пиление полых труб.

• Не пилить заготовки очень больших размеров.

• Перед началом работ убедиться в том, что при распиле пилочка не будет касаться пола, верстака и других предметов.

• Крепко держать инструмент.

• Перед включением лобзика убедиться в том, что пилка не касается поверхности заготовки.

• Не приближать рук и других частей тела к двигающимся частям инструмента.

• При пилении в стенах, полах и других местах возможно расположение токоведущих предметов. НЕ КАСАТЬСЯ МЕТАЛЛИЧЕСКИХ ДЕТАЛЕЙ УСТРОЙСТВА! Держать устройство только за пластиковые рифленые поверхности во избежание поражения током при попадании пилы на токоведущие провода.

• Не оставлять без присмотра работающий лобзик. Работать им только тогда, когда он находится в руках.

• Не прикасаться к поверхности пилочки и заготовки сразу после окончания пиления. Они могут быть очень горячими и вызвать ожоги.

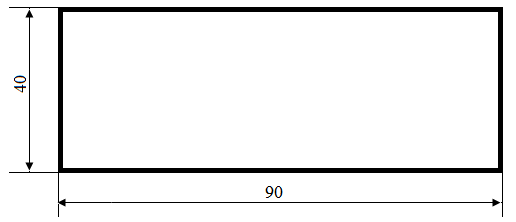

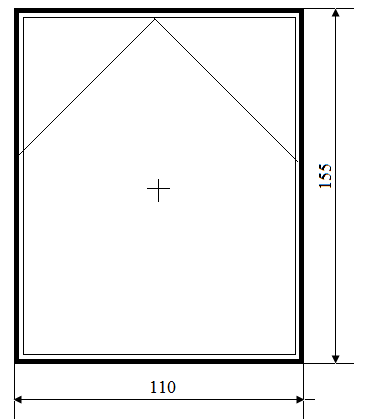

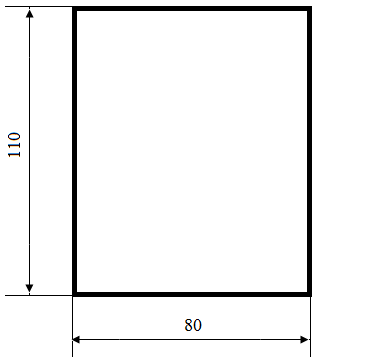

Технологическая карта

на изготовление стенки основания передней и задней

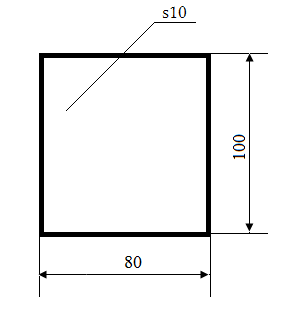

Технологическая карта

на изготовление боковых стенок основания

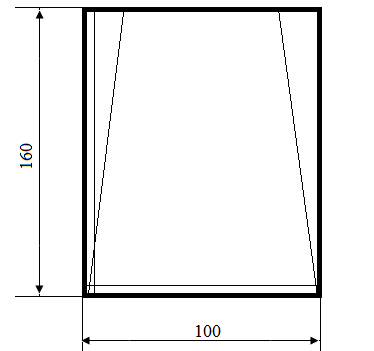

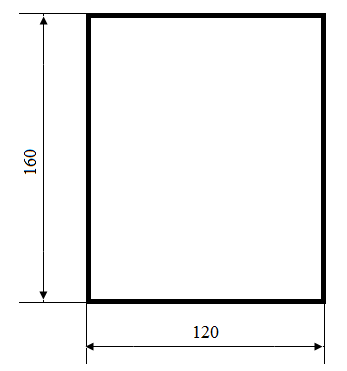

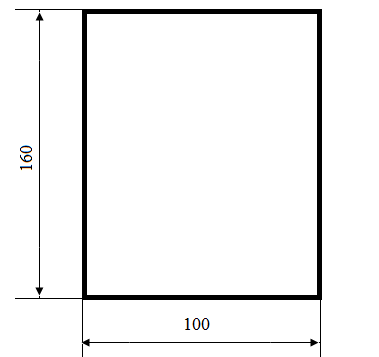

Технологическая карта

на изготовление боковых стенок башни

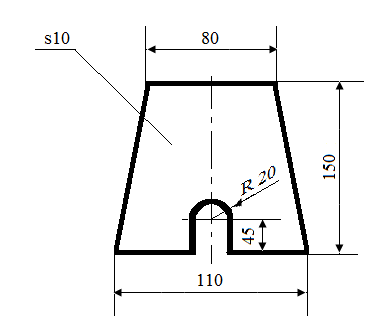

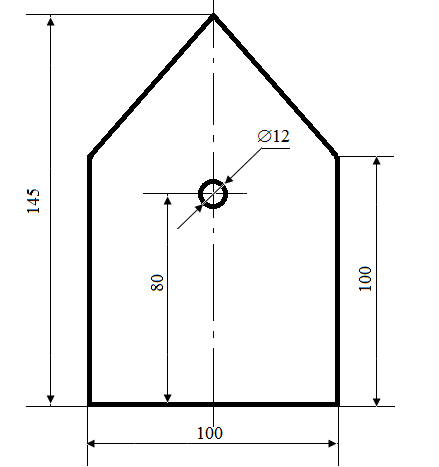

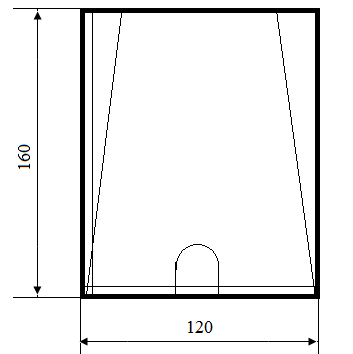

Технологическая карта

на изготовление передней и задней стенок башни

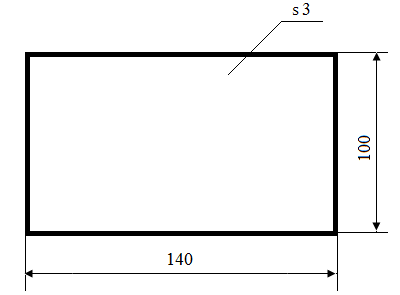

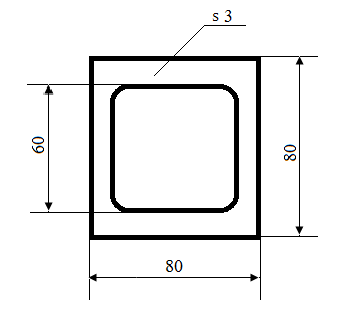

Технологическая карта

на изготовление крыши

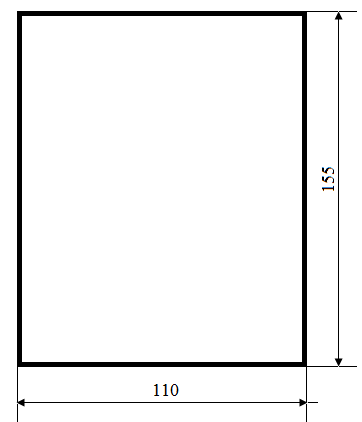

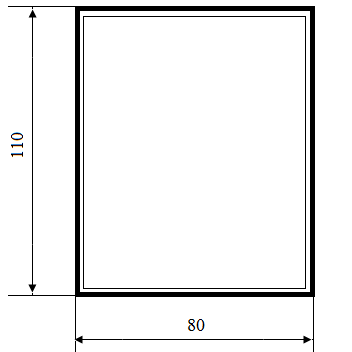

Технологическая карта

на изготовление днище

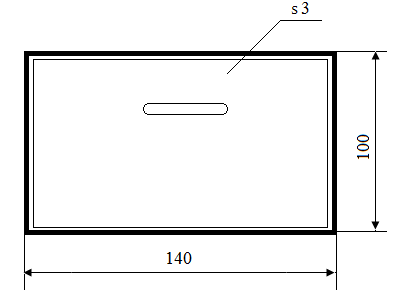

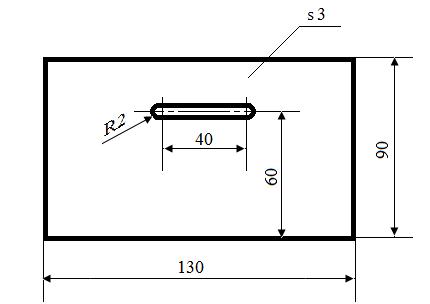

Технологическая карта

на изготовление потолка

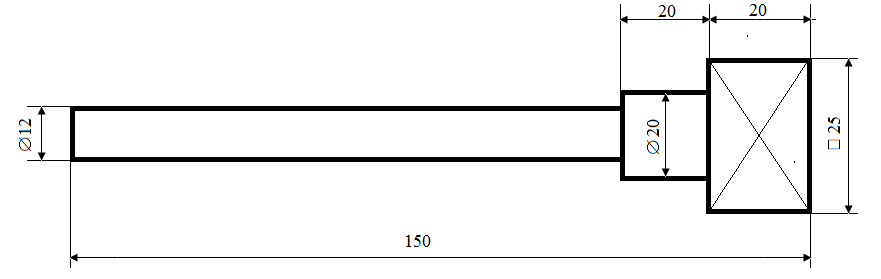

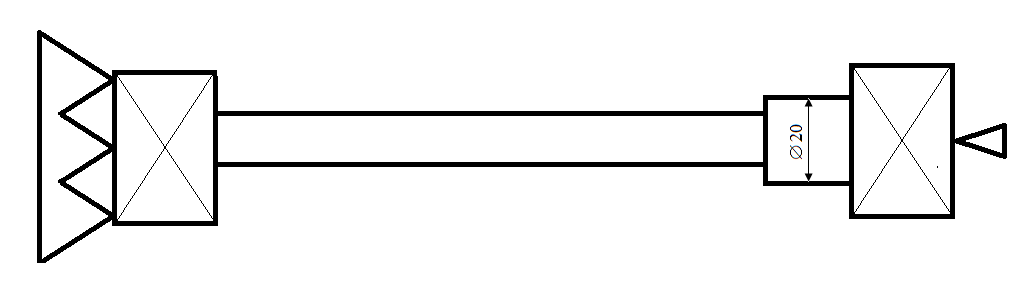

Технологическая карта

на изготовление вала

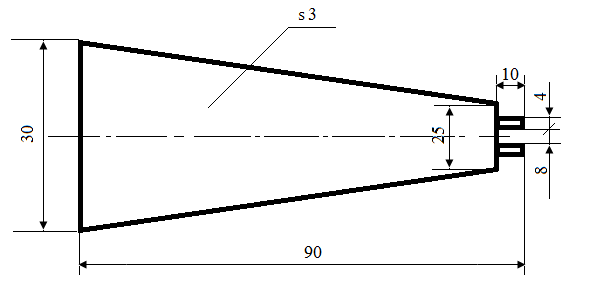

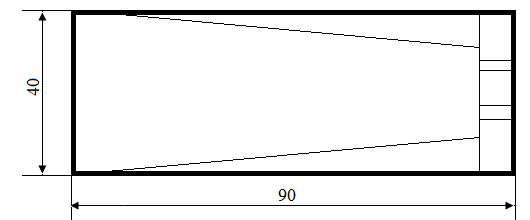

Технологическая карта

на изготовление лопасти

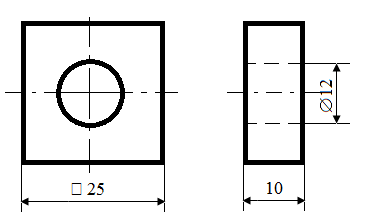

Технологическая карта

на изготовление фиксатора

ЭКОНОМИЧЕСКИЕ РАСЧЁТЫ

Стоимость изделия складывается из материальных затрат которые расходовались на его изготовление: стоимость материалов, расходы на электроэнергию, амортизационные отчисления оборудования, станков, инструментов, оплата труда.

Рассчитывается по формуле

С=Мз+Роп +Ао+Здр, где

С – себестоимисть изделия;

Мз – материальные затраты;

Роп – расходы на оплату труда;

Нр – накладные расходы (аренда помещения, коммунальные услуги и т.д.).

Расходы на материал:

1. Для изготовления четырех стенок основания, дна, передних и задних стенок башни, передних и задних стенок башни, фиксатора потребовалась фанера толщиной 10 мм размером 0,15 м².

2. Для изготовления крыши, потолка и четырех лопастей вентилятора потребовалась фанера толщиной 3 мм размером 0,044 м².

3. Для изготовления вала вентилятора потребовалась древесина дуб размером 0,0002 м³.

6. Гвозди 1х20 50 г.

8. Клей столярный 20 г.

9. Лак мебельный 40 г.

Оплата труда

Отчисления на заработную плату производится из расчёта, оплата столяра 2 разряда составляет 50 рублей за один час. На изготовление изделия ушло 5 дней (по одному часу в день). Следовательно всего затрачено 5 часов, которое оплачивается зарплатой

Роп=Т*Р=5 ч*500 р=250 руб.

Плата за аренду помещения, коммунальные услуги, амортизационные отчисления и т. д. в нашем случае равны нулю, т.к. производство ведётся в школьной мастерской.

Общая себестоимость изделия составляет

Экологическая оценка

Во время изготовления изделия не произошло никаких существенных загрязнений окружающей среды. Также не было нанесено вреда собственному здоровью при изготовлении наглядного пособия.

Производство можно полностью считать безотходным, т.к. отходы, то есть опилки, стружки, обрезки можно пустить на дальнейшую обработку. Так как я живу в сельской местности о так называемой промышленной переработке, то есть из стружек и опилок изготовить древесно-стружечные плиты (ДСП) и т.п., не может быть и речи.

Но всё-таки отходы от изготовления утилизируются. Опилки и стружки можно использовать как настил для домашнего скота или посыпать их под плодово-ягодные культуры. Например, под кусты виктории, чтобы ягоды при созревании, не были на земле и не гнили. В дальнейшем они превратятся в удобрение. Обрезки также могут послужить в хозяйстве. Их можно использовать как дрова, но поскольку обрезков не так много, будем считать, что их польза не значительна.

После изготовления и при использовании изделия также не будут выделяться вредные вещества, так как изделие изготовлено из древесины, то есть из экологически чистых материалов.

ЭСТЕТИЧЕСКАЯ ОЦЕНКА

Так как эстетические показатели обуславливают единство эстетических и функциональных признаков изделия, то я постарался в своем проекте объединить некоторые признаки группы эстетических показателей: художественную выразительность, рациональность формы, целостность, совершенство производственного исполнения и стабильность товарного вида.

Копилка заслуживает особого внимания, поскольку совмещает в себе качество изготовления, художественный вкус, выполнение отделки и др.

Моё изделие отвечает поставленной задачи.

РЕКЛАМА

• .

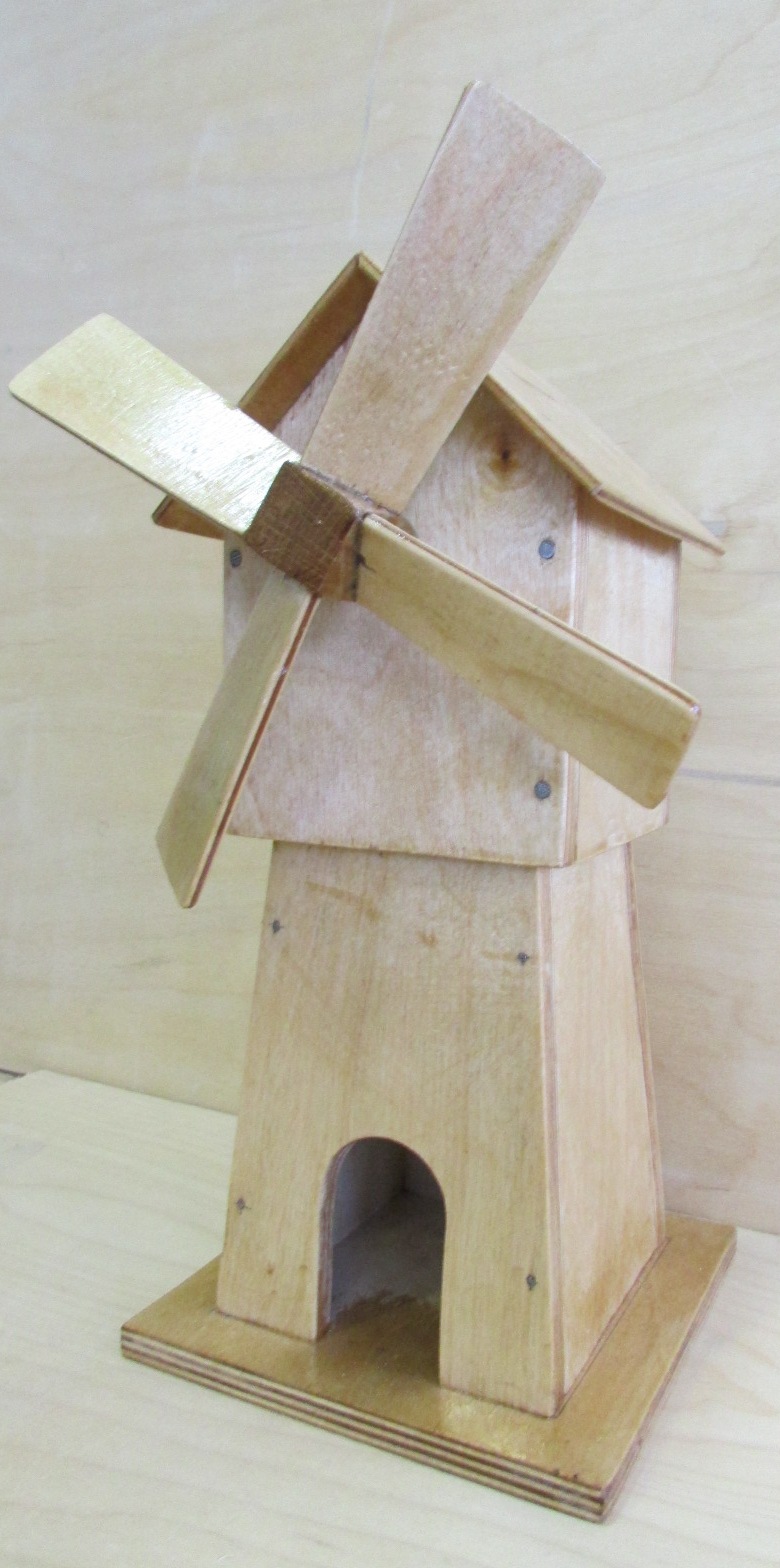

ОЦЕНКА ИЗДЕЛИЯ

 изделие получилось компактное, удобное, полезное;

 легко изготавливается самостоятельно;

 все необходимые инструменты, оборудования и материалы имеются в школьной мастерской;

 нравится моей семьи.

САМООЦЕНКА

Мне этот проект очень понравился. Моё изделие не занимает много места дома.

Это изделие, выполненное своими руками, приносит моральное удовлетворение не только мне, но и всей моей семье.

Изготовив копилку, монеты дома нашли свое место.

Цель проекта достигнута!

ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА

1. И.А. Карабанов. Технология обработки древесины 5 – 9. Москва. Просвещение. 2002.

2. Е.М. Муравьёв. Технология обработки металлов 5 – 9. Москва. Просвещение. 2001.

3. Под редакцией В.Д. Симоненко. Технология 7 класс (вариант для мальчиков). Москва. Вентана-Граф. 2001.

4. Под редакцией И.А. Карабанова. Справочник по трудовому обучению. Москва. Просвещение. 1992.

5. Сайты Интернета.
