КОС ПМ.05 Выполнение работ по профессии облицовщик плиточник

Автономное учреждение

профессионального образования

Ханты-Мансийского автономного округа – Югры

«СУРГУТСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

УТВЕРЖДАЮ

Заместитель директора по УР

__________ /Г. Н. Шарапова/

«_____» _____________ 2018г.

Комплект

контрольно-оценочных средств

по профессиональному модулю

ПМ.05. Выполнение работ по профессии

облицовщик плиточник

Специальность: 08.02.01. Строительство и эксплуатация зданий и сооружений

Сургут, 2018

Комплект контрольно-оценочных средств предназначен для контроля знаний, умений, освоенных компетенций.

Специальность 08.02.01. Строительство и эксплуатация зданий и сооружений

ПМ.05. Выполнение работ по профессии облицовщик плиточник

Разработчик: Бабанина Л.Н.

Комплект контрольно-оценочных средств рассмотрен на заседании методического объединения «Строительство».

« » 2018г., протокол №

Руководитель ПМО_________________/ ____________

Паспорт

комплекта контрольно-оценочных средств

№ п/п	Контролируемые дидактические единицы	Контролируемые компетенции или их компоненты (ОК и ПК (знания, умения, практический опыт)	Кол-во тестовых заданий	Кол-во вопросов уровня В	Кол-во вопросов уровня С
1	Раздел 1. Выполнение подготовительных работ при производстве облицовочных работ	ПК 5.1. Выполнять подготовительные работы при производстве облицовочных работ. ПК 5.2. Выполнять облицовочные работы горизонтальных и вертикальных поверхностей. ПК 5.3. Выполнять ремонт облицованных поверхностей плитками и плитами. С целью овладения указанным видом профессиональной деятельности и соответствующими профессиональными компетенциями студент в ходе освоения профессионального модуля должен: иметь практический опыт: выполнения подготовительных работ при производстве облицовочных работ; выполнения облицовочных работ горизонтальных и вертикальных поверхностей; выполнения ремонта облицованных поверхностей плитками и плитами; уметь: читать архитектурно-строительные чертежи; правильно организовывать и содержать рабочее место; просчитывать объемы работ; экономно расходовать материалы; определять пригодность применяемых материалов; соблюдать правила безопасности труда, гигиены труда, пожарную безопасность; сортировать, подготавливать плитки к облицовке; подготавливать поверхности основания под облицовку плиткой; устраивать выравнивающий слой; провешивать и отбивать маячные линии под облицовку прямолинейных поверхностей; приготавливать вручную по заданному составу растворы, сухие смеси и мастики; контролировать качество подготовки и обработки поверхности; соблюдать безопасные условия труда; облицовывать вертикальные поверхности плитками на растворе, с применением шаблонов, диагональной облицовкой на мастике; облицовывать горизонтальные поверхности: полы прямыми рядами, полы диагональными рядами, полы из многогранных плиток, полы из ковровой мозаики; осуществлять контроль качества облицовки различных поверхностей; соблюдать правила техники безопасности при облицовке поверхностей; осуществлять разборку плиток облицованных поверхностей; осуществлять смену облицованных плиток; осуществлять ремонт плиточных полов; знать: правила чтения чертежей; методы организации труда на рабочем месте; нормы расходов сырья и материалов на выполняемые работы; основы экономики труда; виды основных материалов, применяемых при облицовке наружных и внутренних поверхностей плиткой; способы разметки, провешивания, отбивки маячных линий горизонтальных и вертикальных поверхностей; способы установки и крепления фасонных плиток; устройство и правила эксплуатации машин, применяемых при облицовочных работах; способы разметки под облицовку плитками криволинейных поверхностей и под декоративную облицовку; правила приготовления растворов вручную; требования санитарных норм и правил при производстве облицовочных работ; виды и назначение облицовок; виды основных материалов, применяемых при облицовке наружных и внутренних поверхностей плиткой; способы установки и крепления плиток при облицовке наружных и внутренних поверхностей; правила применения приборов для проверки горизонтальности и вертикальности поверхностей при облицовке плиткой; способы установки и крепления фасонных плиток; способы декоративной облицовки; требования, предъявляемые к качеству облицовки; правила техники безопасности; правила ремонта полов и смены облицованных плиток.	36	4	6
2	Раздел 2. Выполнение облицовочных работ горизонтальных и вертикальных поверхностей		17	6	9
	Раздел 3. Выполнение ремонта поверхностей облицованных плитками.		7	5	12
Всего			60	15	27

Методика проведения промежуточной аттестации обучающихся

Параметры методики		Примечания (варианты параметров)
Названия оценок	неудов.(«2»); удов. («3»); хор. («4»); отл.(«5»)
Пороги оценок: - тест; - вопросы; - таблицы.	60-75 % - удовл.; 76-90 % - хорошо, 91-100 % - отлично.	устанавливаются преподавателем
Предел длительности всего контроля	80 минут
Последовательность выполнения аттестационных заданий	Теоретическое задание, практическое задание.

Пакет Зачетных материалов

1.1. Информационная карта зачетных материалов

1. Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

2. Курс: 2.

3. Группа(ы): 802.

4. Дисциплина

4.1. Наименование: ПМ.05. Выполнение работ по профессии

облицовщик плиточник.

4.2. Объём часов: 144.

5. Составитель: Бабанина Л.Н.

6. Цель проведения - определение уровня усвоения учебного материала.

7. Структура зачетного материала:

№ п/п	Структура дисциплины, наименование дидактических единиц (разделов)	Всего ТЗ	Количество типов вопросов (ТЗ)												Количество ТЗ для студента
			Одиночный выбор			Множественный выбор			Соответствие			Упорядоченный список
			шт.	%	шт.		%	шт.		%	шт.		%	шт.			%
1.	Раздел 1. Выполнение подготовительных работ при производстве облицовочных работ	36	23	38,3	11		18,3	2		3,3	-		-	18			60
2.	Раздел 2. Выполнение облицовочных работ горизонтальных и вертикальных поверхностей	17	6	10	2		3,3	2		3,3	7		11,7	9			30
3.	Раздел 3. Выполнение ремонта поверхностей облицованных плитками.	7	3	5	1		1,7	2		3,3	1		1,7	3			10
ИТОГО:		60	32	53,3	14		23,3	6		9,9	8		13,4	30			100

1.2.Тестовые задания

1 вариант

1. На лицевой поверхности глазурованных плиток нанесен слой:

а) тонкого цветного стекла;

б) тонкого слоя хрупкой пластмассы;

в) стекловидной глазури;

г) эмали.

1. При подготовке кирпичных поверхностей под облицовку выполняют:

а) насекание поверхности;

б) набивку металлической сетки;

в) выборку швов кирпичной кладки;

г) очистку поверхности.

1. На бетонную поверхность наносят выравнивающий слой, если ее отклонения от вертикали превышают:

а) 5-8 мм;

б) 8-10 мм;

в) 10-15 мм.

1. Для чего используют строительный уровень:

а) разметки поверхностей на захватки;

б) для измерения разности уровней и перенесения установленных отметок на расстояние;

в) обеспечения и проверки горизонтального и вертикального положения поверхностей и кромок.

1. Бракованными плитками по степени сохранности являются плитки, имеющие:

а) отколотые края;

б) трещины;

в) шероховатость;

г) цветовой тон;

д) нарушения рисунка.

1. Для экономии плитки можно использовать бракованную плитку для облицовки:

а) на основной поверхности;

б) на неосновных поверхностях.

1. Для разметки плитки используются:

а) складной метр;

б) карандаш;

в) нож.

1. Растворы бывают:

а) простые;

б) сложные;

в) смешанные.

1. Подбор клея осуществляется в зависимости от:

а) вида плитки;

б) цвета плитки;

в) качества плитки.

1. Керамика – это…

а) двух-, трехслойное покрытие поверхности строительных конструкций;

б) тонкий стеклообразный слой, создаваемый на поверхности облицовочных плиток;

в) изделия из глин или смесей их с минеральными добавками, обожженные до камневидного состояния.

1. Работа на высоте производится только:

а) с лесов;

б) с подмостей;

в) со стремянок.

1. При обнаружении неисправностей у механизмов необходимо:

а) доложить мастеру;

б) самостоятельно приступить к ремонту.

1. Облицовка – это...

а) покрытие из плиток или других изделий, материалов, придающее конструкции декоративные, защитные и другие свойства;

б) изображение, выполненное из разноцветных мелких камней, кусочков мрамора, окрашенного стекла и т.д., укрепленных на слое цементного раствора или мастики.

в) керамические изделия с цветным черепком, покрытие непрозрачными белыми (цветными) глазурями или эмалями.

1. Приготовленный клеящий состав должен быть:

а) однородным;

б) густым и вязким;

в) без комков и примесей.

15. Составить технологическую последовательность подготовки основания под покрытие пола:

а) удаление загрязнений, жировых пятен;

б) контроль ровности основания;

в) устранение дефектов поверхности.

16. Составить технологическую последовательность заполнения швов и отделки плиточных покрытий:

а) очистка и промывка покрытия пола;

б) приготовление пластичного цементного раствора;

в) заливка швов между плитками.

17. Составить технологическую последовательность облицовки колонн,

пилястр, откосов:

а) провешивание ряда колонн, установка причалок;

б) провешивание, разметка, установка маяков;

в) облицовка колонн, пилястр, откосов.

18. Составить технологическую последовательность ремонта плиточных

покрытий полов:

а) замена отдельных поврежденных плиток;

б) проверка состояния пола, определение участков, подлежащих

ремонту;

в) ремонт большой площади покрытия;

г) заделка несквозных трещин и щелей в плитках;

д) удаление дефектных и отслоившихся плиток;

е) очистка и выравнивание основания ремонтируемого участка пола.

19.Установить соответствие:

Понятие	Определение
1.Керамика	а) изображение, выполненное из разноцветных мелких камней, кусочков мрамора, окрашенного стекла и т.д., укрепленных на слое цементного раствора или мастики
2. Майолика	б) керамические изделия с цветным черепком, покрытие непрозрачными белыми (цветными) глазурями или эмалями
3. Мозаика	в) тонкий стеклообразный слой, создаваемый на поверхности облицовочных плиток
4. Глазурь	г) изделия из глин или смесей их с минеральными добавками, обожженные до камневидного состояния

20.Установить соответствие дефектов в конструкции пола и покрытия из керамических плиток:

Дефект	Причина появления
1.Отслоение плиток от клеящей прослойки	а) применение раствора повышенной подвижности; укладка раствора в швы после устройства покрытия по неочищенному основанию швов
2. Появление трещин в швах между плитками	б) применение раствора марки ниже проектной; укладка не смоченных или недостаточно насыщенных водой плиток
3. Сквозные трещины в подстилающем слое	в) применение раствора повышенной подвижности; плохое уплотнение раствора

21. Укажите, какие инструменты относятся к основным при облицовке поверхностей:

а) зубчатый шпатель, плиткорез, растворная лопатка, резиновый молоток;

б) деревянная киянка, зубчатый шпатель, плиткорез, правило;

в) резцы, правило, деревянная киянка, зубчатый шпатель.

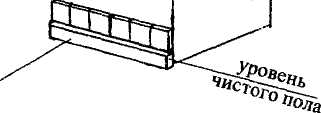

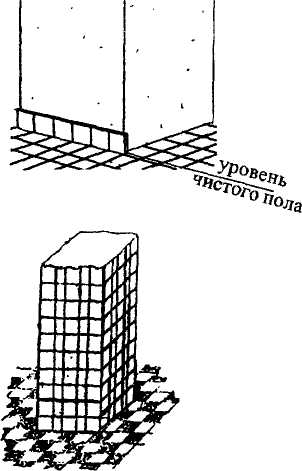

22. Составить технологическую последовательность облицовки колонн:

а) устройство горизонтальной рейки на пол;

б) периодический контроль правильности укладки плиток;

в) укладка первого ряда насухо для определения количества целых и нецелых плиток;

г) проверка вертикальности граней;

д) укладка плитки на поверхность прослойки;

е) установка маяков;

23.Составить технологическую последовательность подготовки горизонтальных поверхностей под облицовку:

а) установка марок и маяков;

б) выявление дефектов поверхности;

в) удаление выступающих мест;

г) заделка впадин раствором;

д) нанесение выравнивающего растворного намета.

24. Сухая растворная смесь – это…

а) пластичная смесь вяжущего, тонкомолотого наполнителя и различных добавок;

б) дозированный и тщательно перемешанный состав из вяжущих и заполнителей;

в) слой бетона или раствора, выравнивающий поверхность подстилающего слоя.

25. Мозаика – это...

а) покрытие из плиток или других изделий, материалов, придающее конструкции декоративные, защитные и другие свойства;

б) изображение, выполненное из разноцветных мелких камней, кусочков мрамора, окрашенного стекла и т.д., укрепленных на слое цементного раствора или мастики.

в) керамические изделия с цветным черепком, покрытие непрозрачными белыми (цветными) глазурями или эмалями.

26. Подстилающий слой – это…

а) элемент в конструкции пола, обеспечивающий незыблемость покрытия и равномерное распределение нагрузки на перекрытие или грунт;

б) конструктивный элемент пола, закрывающий зазор в местах примыкания полов;

в) выравнивающий слой цементного раствора, образующий жесткое покрытие под облицовку.

1. Сортировка плитки делятся на:

а) сортировка по степени сохранности;

б) сортировка по внешнему виду;

в) сортировка по цвету;

г) сортировка по материалу;

д) сортировка по размеру;

е) сортировка по рисунку.

1. Составы сложных растворов обозначают:

а) двумя числами (например 1:3);

б) тремя числами (например 1:1:4).

1. Дефект нарушения рисунка на плитке является:

а) заводским;

б) приобретенным;

в) механическим.

1. Облицовочные плитки по своей природе подразделяются на:

а) керамические;

б) стеклянные;

в) металлические;

г) деревянные;

д) каменные.

1. вариант

1. При подготовке бетонных поверхностей под облицовку выполняют:

а) набивку штукатурной драни;

б) набивку металлической сетки;

в) набивку гидроизоляционного материала.

2. Мастика – это…

а) пластичная смесь вяжущего, тонкомолотого наполнителя и различных добавок;

б) дозированный и тщательно перемешанный состав из вяжущих и заполнителей;

в) слой бетона или раствора, выравнивающий поверхность подстилающего слоя.

3. Осмотр плитки выполняют при:

а) естественном освещении;

б) искусственном освещении.

4. Для сортировки плитки по размеру применяют:

а) линейку;

б) шаблон-крестовину;

в) угломер.

5. При насечке поверхностей следует работать:

а) в рукавицах;

б) в защитных очках;

в) в каске.

6. Бракованными плитками по степени сохранности являются плитки, имеющие:

а) отколотые края;

б) трещины;

в) шероховатость;

г) цветовой тон;

д) нарушения рисунка.

7. Разбивка пола – это…

а) измерения, определяющие форму пола, местоположение и размеры его основных элементов;

б) проверка горизонтальности основания и правильности углов;

в) укладка непрямых углов основного фона и фриза в покрытии пола.

8.Перед началом облицовочных работ необходимо проверить:

а) поверхность на прочность установки;

б) исправность инструментов и механизмов.

1. Во время работы на лесах:

а) не допускается скопление большого количества людей;

б) допускается работа с ящиков и бочек.

1. Для подточки кромок используют:

а) рашпиль;

б) плитколом;

в) шлифовальный брусок.

1. Глазурь – это…

а) двух-, трехслойное покрытие поверхности строительных конструкций;

б) тонкий стеклообразный слой, создаваемый на поверхности облицовочных плиток;

в) изделия из глин или смесей их с минеральными добавками, обожженные до камневидного состояния.

1. Растворы можно приготавливать:

а) из готовых сухих смесей;

б) непосредственно на рабочем месте.

1. При подготовке металлических поверхностей под облицовку выполняют:

а) антисептирование поверхности;

б) протравливание поверхностей;

в) воздушную прослойку;

г) крепление и оштукатуривание металлической сетки.

1. Для тушения пожаров используют:

а) воду;

б) водяной пар;

в) песок;

г) огнетушители;

д) пену.

1. Плиткорез применяют для:

а) приточки кромок, надрезки плиток и сверления отверстий в глазурованных плитках;

б) для сверления отверстий в керамической плитке;

в) обкусывания плиток.

16. Плинтус – это…

а) элемент в конструкции пола, обеспечивающий незыблемость покрытия и равномерное распределение нагрузки на перекрытие или грунт;

б) конструктивный элемент пола, закрывающий зазор в местах примыкания полов;

в) выравнивающий слой цементного раствора, образующий жесткое покрытие под облицовку.

17. Составить технологическую последовательность подготовки вертикальных поверхностей под облицовку:

а) установка марок и маяков;

б) выявление дефектов поверхности;

в) удаление выступающих мест;

г) заделка впадин раствором;

д) нанесение выравнивающего растворного намета.

18. Составить технологическую последовательность облицовка

вертикальных поверхностей керамическими плитками:

а) укладка первого ряда;

б) разметка поверхностей под облицовку;

в) укладка последующих рядов;

г) разметка первого ряда.

19. Составить технологическую последовательность облицовки пола

керамическими плитками «шов в шов»:

а) организация рабочего места;

б) установка крестиков;

в) подготовка плитки к облицовке;

г) очистка облицовочной поверхности;

д) укладка плитки на поверхность прослойки;

е) периодический контроль правильности укладки плиток;

ж) укладка растворной прослойки на захватки.

20. Установить соответствие:

Понятие	Определение
1. Перекрытие	а) конструктивный элемент, перекрывающий оконные или дверные проемы в стене и воспринимающие нагрузку от вышерасположенных конструкций
2. Перегородка	б) горизонтальная конструкция, являющаяся опорой для панелей междуэтажного перекрытия
3. Перемычка	в) горизонтальная внутренняя ограждающая конструкция, разделяющая по высоте смежные помещения в здании
4. Ригель	г) внутренняя ограждающая конструкция, разделяющая смежные помещения в здании и не воспринимающая нагрузки от вышележащих конструктивных элементов

21. Составить технологическую последовательность облицовки пола

квадратными керамическими плитками «вразбежку»:

а) организация рабочего места;

б) периодический контроль правильности укладки плиток;

в) укладка растворной прослойки на захватки;

г) очистка облицовочной поверхности;

д) укладка плитки на поверхность прослойки;

е) установка крестиков;

ж) подготовка плитки к облицовке;

22. Установить соответствие:

Понятие	Определение
1.Заделка	а) основная площадь покрытия
2. Фон	б) ряд, обрамляющий основной фон
3. Фриз	в) полосы, примыкающие к стенам

23. Установить соответствие:

Понятие	Определение
1.Стяжка	а) дозированный и тщательно перемешанный состав из вяжущих и заполнителей;
2. Мастика	б) пластичная смесь вяжущего, тонкомолотого наполнителя и различных добавок;
3. Сухая растворная смесь	в) слой бетона или раствора, выравнивающий поверхность подстилающего слоя

24. Установить соответствие дефектов при облицовке стен и перегородок:

Дефект	Причина появления
1.Отслоение облицовки вместе с растворной прослойкой	а) появляются по линии швов или через облицовочную плитку в результате осадочных деформаций здания
2. Отслоение плиток от растворной прослойкой	б) при неравномерной осадке здания, вибрационных колебаниях конструкций, зыбкости основания
3. Сквозные трещины в облицованной поверхности	в) возникает в результате усадки при затвердении утолщенного слоя раствора или применения жирных растворов

25. Деформационный шов – это…

а) сквозные зазоры в покрытии пола, препятствующие образованию осадочных трещин;

б) места соединения полов со стенами, перегородками, колоннами;

в) места соединения разнотипных покрытий.

1. Составы сложных растворов обозначают:

а) двумя числами (например 1:3);

б) тремя числами (например 1:1:4).

27. Примыкание – это…

а) места соединения разнотипных покрытий;

б) места соединения полов со стенами, перегородками, колоннами;

в) сквозные зазоры в покрытии пола, препятствующие образованию осадочных трещин;

28. Укажите, какие контрольно-измерительные инструменты используются при облицовке поверхностей:

а) рулетка, угольник, правило, разметочный шнур;

б) рулетка, конус, контрольная рейка, разметочный шнур;

в) рулетка, угольник, уровень, разметочный шнур.

29. Какие размеры плиток не существуют:

а) 150х150 мм;

б) 200х300 мм;

в) 200х200 мм;

г) 330х330 мм;

д) 700х700 мм;

е) 315х320 мм;

30. Майолика – это…

а) изображение, выполненное из разноцветных мелких камней, кусочков мрамора, окрашенного стекла и т.д., укрепленных на слое цементного раствора или мастики;

б) изделия из глин или смесей их с минеральными добавками, обожженные до камневидного состояния;

в) керамические изделия с цветным черепком, покрытие непрозрачными белыми (цветными) глазурями или эмалями.

Эталоны к ответам:

	1 вариант		2 вариант
1	В	1	Б
2	А	2	А
3	А	3	А
4	В	4	Б
5	А, б, в, д	5	А, б, в
6	Б	6	А, б, в, г, д
7	Б	7	А
8	А, б, в	8	А б
9	В	9	А
10	В	10	А, в
11	Б	11	Б
12	А	12	Б
13	А	13	А, г
14	А, в	14	А, б, в, г, д
15	Б, в, а	15	В
16	Б, а, в	16	Б
17	Б, а, в	17	Б, в, г, а, д
18	Б, г, д, е, а, в	18	Б, г, а, в
19	1-г; 2-б; 3-а; 4-в	19	В, а, ж, д, б, е, г
20	1-б; 2-в; 3-а	20	1-в; 2-г; 3-а; 4-б
21	А	21	Ж, а, в, д, е, б, г
22	Г, е, в, а, д, б	22	1-в; 2-а; 3-б
23	Б, в, г, а, д	23	1-в; 2-б; 3-а
24	Б	24	1-б; 2-в; 3-а
25	Б	25	А
26	А	26	Б
27	А, в, г, д, е	27	Б
28	Б	28	Б, в
29	А	29	А, б, в, г, е
30	А, б	30	В

1.3. Ситуационные задачи

Вариант №1

1. В помещении необходимо выполнить ремонт вертикальных поверхностей, облицованных керамической плиткой:

а) Обоснуйте правила выявления дефектов.

б) Определите объем работ.

в) Подберите материалы для выполнения данной задачи.

г) Разработайте технологическую последовательность выполнения ремонтных работ.

1. Поясните, какие индивидуальные средства защиты используют при ремонте поверхности пола.

Вариант №2

1. В помещении жилого дома необходимо выполнить облицовку пола способом «вразбежку», длиной 6м, шириной 4м.

а) Определите объем работ и рассчитайте количество материала.

б) Составьте последовательность выполнения технологических операций.

в) Подберите инструменты и инвентарь.

г) Перечислите основные требования безопасных условий труда при подготовке и оштукатуривании поверхности.

1. Какие дефекты бывают, при сортировки плитки по внешнему виду.

Вариант №3

1. В помещении жилого дома необходимо выполнить подготовку вертикальной поверхности под облицовку длиной 5 м, шириной 4 м, цементно-песчанным раствором.

а) Определите объем работ.

б) Подберите инструменты и инвентарь.

в) Составьте последовательность выполнения технологических операций.

г) Перечислите основные требования безопасных условий труда при подготовке поверхности.

1. Объясните, как выявляют дефекты поверхности.

Вариант №4

1. На поверхности, облицованной керамической плиткой, появились дефекты: трещины, отслоение.

а) Обоснуйте причины их появления.

б) Составьте последовательность технологических операций устранения дефектов.

в) Подберите инструменты и материалы для устранения дефектов штукатурки.

г) Перечислите меры предосторожности при устранении дефектов.

1. Обоснуйте каждую причину устранения дефектов.

Вариант №5

1. Необходимо оштукатурить кирпичные прямоугольные колонны, которые расположены на одной прямой, под мозаику.

а) Охарактеризуйте процесс оштукатуривания поверхности.

б) Обоснуйте выбор инструментов и приспособлений.

в) Определите необходимое количество материалов.

г) Поясните организацию работ и безопасные условия труда.

1. Рассчитайте необходимое количество плитки на облицовку колонны.

Вариант №6

1. В комнате, где недавно произведена облицовка поверхности:

а) Укажите как очищают облицованную поверхность.

б) Составьте последовательность технологических операций.

в) Подберите инструмент для выполнения задания.

г) Поясните организацию работ по заполнению швов раствором.

1. Контроль качества облицованных поверхностей после заполнения швов.

Вариант №7

1. В помещении жилого дома необходимо выполнить облицовку стен комнаты длиной 5 м, шириной 4 м, высотой 2,5 м, имеющей дверь (2,1х0,9 м) и окно (1,5х2,0 м).

а) Определите объем работ и рассчитайте потребность в материале.

б) Подберите инструменты и инвентарь.

в) Составьте последовательность выполнения технологических операций.

г) Перечислите основные требования безопасных условий труда при подготовке и оштукатуривании поверхности.

1. Какие дефекты бывают, когда сортируют плитку по степени сохранности.

Вариант №8

1. На бетонной поверхности размером длина 6 м, высота 2 м, необходимо выполнить облицовку глазурованными плитками

а) Определите объем работ.

б) Составьте последовательность технологических операций.

в) Обоснуйте выбор инструментов и приспособлений.

г) Поясните особенности организации работ.

1. Какие дефекты бывают, при сортировки плитки по внешнему виду.

Вариант №9

1. На бетонной поверхности размером длина 5 м, высота 2,5 м, необходимо выполнить облицовку стеклянными плитками с применением шаблонов:

а) Определите объем работ.

б) Подберите инструменты, материал, приспособления.

в) Составьте последовательность выполнения технологических операций.

г) Перечислите основные требования безопасных условий труда при подготовке поверхности.

1. Какие требования предъявляются к качеству облицовки вертикальных поверхностей?

Вариант №10

1. В помещении необходимо выполнить ремонт плиточных покрытий пола.

а) Обоснуйте правила выявления дефектов.

б) Определите объем работ.

в) Подберите инструменты и материалы для выполнения данной задачи.

г) Разработайте технологическую последовательность выполнения ремонтных работ.

1. Поясните, какие индивидуальные средства защиты используют при работе со специальными растворами.

Вариант №11

1. При простукивании поверхности плитки слышен звонкий звук

а) Определите причину звука.

б) Определите причину устранения.

в) Подберите инструменты и материалы

г) Разработайте технологический процесс.

1. Какие дефекты плиточных покрытий наиболее часто приходится устранять в процессе эксплуатации зданий?

Вариант №12

1. В помещении жилого дома необходимо выполнить облицовку пола способом «шов в шов», длиной 6м, шириной 3м.

а) Определите объем работ и рассчитайте количество материала.

б) Составьте последовательность выполнения технологических операций.

в) Подберите инструменты и инвентарь.

г) Перечислите основные требования безопасных условий труда при подготовке и оштукатуривании поверхности.

1. Как проверяют контроль качества плитки?

1. Задание для проведения практического этапа

Технологическая карта «Облицовка колонн, пилястр, откосов»

Последовательность операций	Инструменты, механизмы, приспособления, инвентарь.	Способы производства работ
1. Проверка вертикальности граней от верха колонны. 2. Подготовка поверхности к облицовке 3. Установка временных маяков в верхней и нижней частях граней колонны 1.4. Натяжение по маякам и закрепление вертикальных отвесных шнуров, определяющих положение ребер облицовки	Отвес, подмости, строительный мел. Цементный раствор, лопата совковая, ящик растворный, лопатка штукатурная, сокол, зубило, молоток, полутерок. Метр, строительный карандаш, плитка, раствор цементный. Шнуры, штыри, молоток, рейки, дуговые рейкодержатели, гипс.	Проверку вертикальности граней и наличие неровностей на поверхности определяйте с помощью отвеса. Для этого: Возьмите отвес и приставьте его к верху грани колонны на всю ее высоту; если между шнуром отвеса и гранью колонны имеются просветы и неровности, то обозначайте их строительным мелом. Подготовка поверхности к облицовке включает в себя: выравнивание раствором обнаруженных впадин; срубку выявленных выпуклостей. Если на поверхности колонны имеются впадины, то выровняйте их с помощью раствора. Для этого: приготовьте цементный раствор; штукатурной лопаткой набросайте раствор на впадину; полутерком произведите разравнивание нанесенного раствора. К сведению: при подготовке поверхности к облицовке наносить накрывочный слой и выполнять затирку штукатурки не надо. Если на поверхности колонны имеются выпуклости, то их необходимо срубить. Для этого: возьмите зубило и молоток и ударами молотка о зубило удалите выпуклость до получения ровного основания. Иногда для срубания выпуклостей из бетона применяют отбойный молоток. Выполнив работы по выравниванию впадин и срубке выпуклостей, вновь проверьте вертикальность колонн с помощью отвеса. Положение будущей облицовки на всех 4 х гранях колонны определяют установкой в верхней и нижней ее частях временных маяков. Установку маяков начинайте с верха колонны. Для этого: строительным метром измерьте ширину колонны (Ь); например: Ь=800 мм; найдите половину ширины колонны /для нашего случая Ь:2=400 мм/ и добавьте толщину слоя облицовки (S); Толщина слоя облицовки включает в себя толщину прослойки и толщину облицовочного материала. Например: толщина прослойки из раствора составляет 10 мм, толщина плитки 6 мм. Тогда 8=10+6=16 мм. Следовательно необходимый размер будет равен 400+16=416 мм. данный размер, 416 мм, отложите от центра колонны в обе стороны в верху колонны и закрепите маяки, выполненные из плитки на гипсовом растворе; при помощи отвеса установите такие же маяки в нижней части колонны; аналогичным образом устанавливаются маяки на всех гранях колонны. Маяки должны быть расположены так, чтобы по ним можно было натянуть вертикальные отвесные шнуры, которые определяют положение ребра облицовки. Для натягивания вертикальных шнуров необходимо: в углах верхней и нижней части колонны забейте металлические штыри, чуть выше маяка или соответственно чуть ниже маяка; если штыри забить нельзя, их примораживают гипсом; между верхними и нижними маяками на гранях колонны натяните вертикальные шнуры, которые крепите к штырям. Вертикальные отвесные шнуры фиксируют ребра облицовки и создают вокруг колонны контур. Для ускорения выполнения работ по облицовке колонны применяют рейки. Для этого: на гранях колонны установите рейки по отвесу; кромка внутренней четверти реек должна располагаться заподлицо с облицовываемой поверхностью; рейки закрепите дуговыми рейкодержателями.
5. Определение необходимого количества плиток, заготовка целых и неполномерных плиток для всех граней колонны	Плитка, плиткорез, карандаш, строительный метр,	Перед облицовкой колонны необходимо: определить необходимое количество плиток; заготовить целые и неполномерные плитки для всех граней колонны. При определении количества плиток учитывают, что облицовку колонны выполняют не до самого верха, а оставляют зазор между облицовкой и потолком. Чтобы определить нужное количество плиток необходимо: разложите насухо первый нижний ряд облицовки, учитывая толщину облицовки (8); рассчитайте число плиток. Например: высота облицовки 2100 мм; ширина колонны - 800 мм; толщина облицовки -16 мм; размеры плитки 150 мм х 150 мм; первый нижний ряд облицовки состоит из 4 целых и 2 нецелых (неполномерных) плиток размером 116 мм, так как (800+2x16-4x150) : 2 = 116 мм; облицовочный слой по высоте составит 14 рядов, так как 14x150=2100 мм. Таким образом, для облицовки одной грани колонны необходимо: полномерных плиток: 4x14=56 шт; неполномерных плиток: 2x14=28 шт. Процесс подготовки плиток к работе выполните также, как вы делали это ранее.
6. Последовательная облицовка всех граней колонны способом "шов в шов"	Горизонтальная рейка, уровень, плитка, цементный раствор, ящик растворный, штукатурная лопатка, правило.	При облицовке колонн фронт работы разделите на вертикальные захватки, расположенные вокруг колонны. Например: 1ая захватка - облицовка низа колонны на высоту 1-1,2 м всех 4"* граней колонны; 2~ая захватка - облицовка выше 1-1.2 м всех 4х граней колонны с подмостей. Сначала выполните облицовку одной грани колонны на высоту 1-1.2 м Для этого: уложите плитки первого ряда облицовки: при отсутствии полов первый ряд плиток опирайте на горизонтальную рейку, установленную на уровне отметки чистого пола; если полы настланы, то первый ряд плиток опирайте на пол; продолжайте укладку плитки на раствор способом "шов в шов" в зоне первой захватки. Облицовку колонн способами "шов в шов" выполняют теми же приемами, которые применяются при облицовке стен. Выполнив облицовку одной грани колонны на высоту 1-1,2 м приступайте к облицовке смежных граней колонны.
7. Проверка угольником правильности укладки крайних плиток, образующих угол	Угольник, лопатка, раствор цементный, уровень, плитка, ящик растворный, штукатурная лопатка, правило.	Укладку крайних плиток, образующих угол, обязательно проверяйте угольником. Для этого: - при облицовке крайних плиток, приставьте металлический угольник на крайние плитки и проверьте точность образованного угла; - обнаруженные дефекты исправляйте путем снятия плитки и ее установки заново без отклонений. Облицовку грань колонны периодически контролируйте рейкой с уровнем После облицовки первой захватки на высоту 1-1,2м приступайте к облицовке второй захватки. Для этого: - выполняйте облицовку всей захватки с подмостей теми же приемами, что и первую захватку. Таким образом, выполните облицовку всей колонны.

Облицовку пилястр и узких простенков выполняют так же, как и облицовку колонн. Плитки на гранях, примыкающих к стене, устанавливают по уголь­нику. Угловые плитки выверяют по отвесу. Плитки на грани, параллельной стене, укладывают по шнуру, на­тянутому по маякам крайних пилястр.

Оценочный лист

группа №_______

ПМ.05 Выполнение работ по профессии облицовщик плиточник

Профессиональные компетенции:

ПК 5.1. Выполнять подготовительные работы при производстве облицовочных работ.

ПК 5.2. Выполнять облицовочные работы горизонтальных и вертикальных поверхностей.

ПК 5.3. Выполнять ремонт облицованных поверхностей плитками и плитами.

№п/п

ФИО

Общие критерии

Специальные критерии

Общее количество баллов

Безопасность труда

Организация рабочего места

Выбор материалов, инструментов

Подготовка поверхностей

Разметка поверхностей

Приготовление клея

Облицовка поверхностей плиткой

Соблюдение технологической последовательности

Выявление дефектов

Устранение дефектов

1

2

3

4

5

8

9

10

11

Итого

Шкала оценки:

1 балл - частично соответствует / одна ошибка 0 баллов - признак отсутствует

Председатель: ____________________ /____________________ /

Члены аттестационной комиссии: ____________________ /____________________ /

____________________ / ____________________/

____________________ / ____________________/

Выводы и предложения:___________________________________________________________________________________

________________________________________________________________________________________________________

________________________________________________________________________________________________________

Литература

Основные источники:

1. Черноус, Г. Г. Выполнение облицовочных работ плитками и плитами : учебник для использования в образовательном процессе образовательных организаций, реализующих программы СПО. - 3-е. изд., стер. - Москва : Академия, 2019. - 256 с.

Дополнительные источники:

1. Ткачева, Г.В. Мастер отделочных строительных и декоративных работ. Подготовка к демонстрационному экзамену : учебно-практическое пособие / Ткачева Г.В., Дмитриенко С.А., Шульц Г.В. — Москва : КноРус, 2019. — 178 с. — Текст : электронный // ЭБС КноРус : [сайт]. — URL: https://book.ru/book/932081 (дата обращения: 07.11.2019).

2. Соколов, Г. К. Технология и организация строительства : учебник для использования в учебном процессе образовательных учреждений, реализующих ФГОС СПО / Г. К. Соколов. - 12-е изд., стер. - Москва : Академия, 2016. – 528 с.

3. Петрова, И. В. Основы технологии отделочных строительных работ : учебник для использования в образовательном процессе образовательных организаций, реализующих программы СПО / И. В. Петрова. - 3-е изд., стер. - Москва : Академия, 2019. - 111 с.

4. Беляков, Г. И. Охрана труда и техника безопасности : учебник для СПО / Беляков Г. И. — 3-е изд., перераб. и доп. — Москва : Юрайт, 2018. — 404 с. — Текст : электронный // ЭБС Юрайт : [сайт]. — URL: https://biblio-online.ru/bcode/441892 (дата обращения: 01.10.2019).

Нормативные документ ы:

1. СН 528-80. Перечень единиц физических величин, подлежащих применению в строительстве.

2. СНиП 2.03.01-88 «Полы».

3. СНиП 3.01.01-85 «Организация строительного производства».

4. СНиП 3.01.01-85 «Геодезические работы в строительстве».

5. СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

6. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия».

Интернет-ресурсы:

1. Портал нормативно-технической документации (Электронный ресурс) – режим доступа: http//www.pntdoc.ru, свободный – загл. с экрана.

2. Строительство и ремонт (Электронный ресурс) – режим доступа: http //www.stroy-remont.orq, свободный – загл. с экрана.

3. Все новое и проверенное временем в строительстве (Электронный ресурс) – режим доступа: http //www.stroitelstvo-new.ru/proizvodstvo/upravlenie.shtml

4. Конструктивные элементы зданий, и их элементы (Электронный ресурс) – режим доступа: http//www.arbuild.ru/qziik/eis/9-konstruktivnye-eiementy-zdaniy-i-ih-elementy. html

5. Типовые технологические карты на производство отделочных работ (Электронный ресурс) – режим доступа: http //www.znaytovar.ru/qost/2/6010126 Tipovaya texnoloqiches.html

1. Инструкционно-технологические карты по технологии облицовочных работ (Электронный ресурс) – режим доступа: http//www.stroyplan.ru/docs.php?showitem=48231СН 528-80. Перечень единиц физических величин, подлежащих применению в строительстве.
