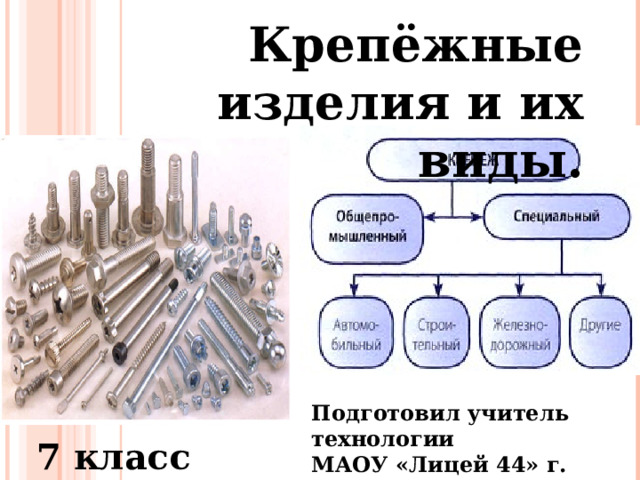

Крепёжные изделия и их виды.

Крепёжные изделия и их виды.

ВИДЫ КРЕПЕЖНЫХ ИЗДЕЛИЙ

Подготовил учитель технологии

МАОУ «Лицей 44» г. Липецка

Овчаренко В.В.

7 класс

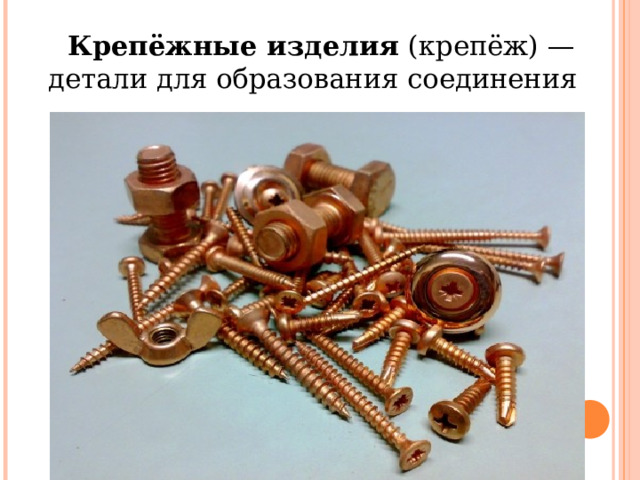

Крепёжные изделия (крепёж) — детали для образования соединения

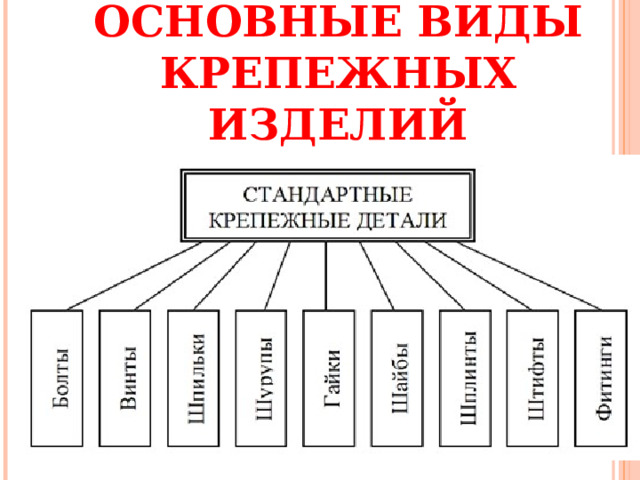

ОСНОВНЫЕ ВИДЫ КРЕПЕЖНЫХ ИЗДЕЛИЙ

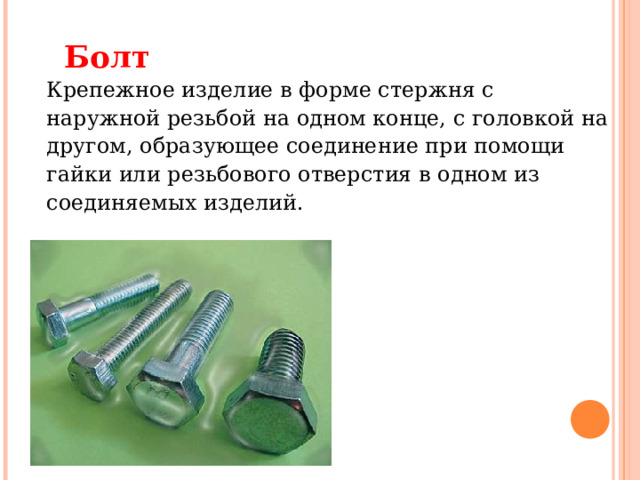

Болт Крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий.

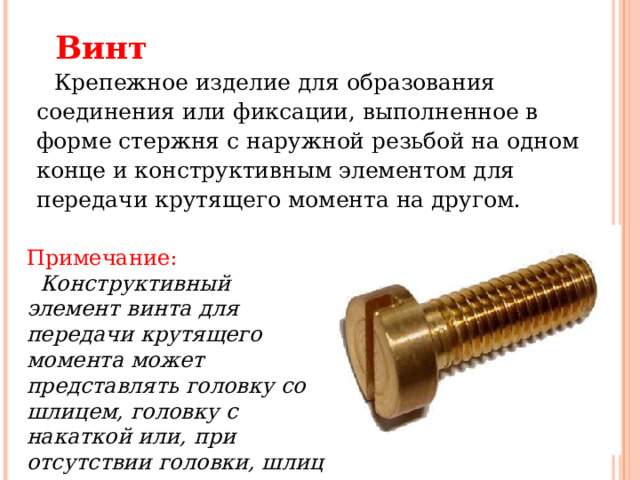

Винт    Крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Примечание:    Конструктивный элемент винта для передачи крутящего момента может представлять головку со шлицем, головку с накаткой или, при отсутствии головки, шлиц в торце стержня.

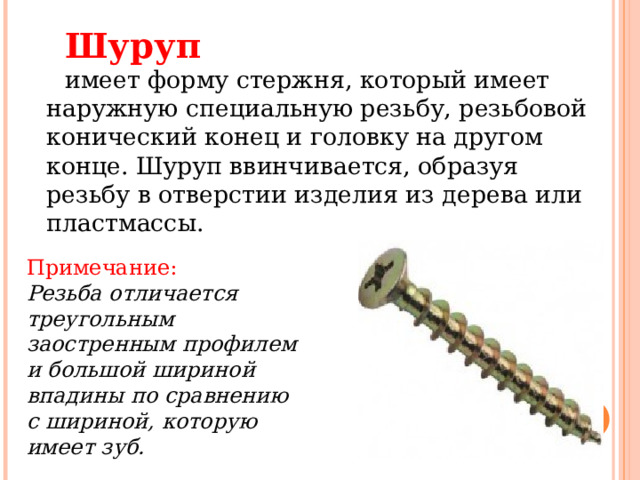

Шуруп

имеет форму стержня, который имеет наружную специальную резьбу, резьбовой конический конец и головку на другом конце. Шуруп ввинчивается, образуя резьбу в отверстии изделия из дерева или пластмассы.

Примечание:

Резьба отличается треугольным заостренным профилем и большой шириной впадины по сравнению с шириной, которую имеет зуб.

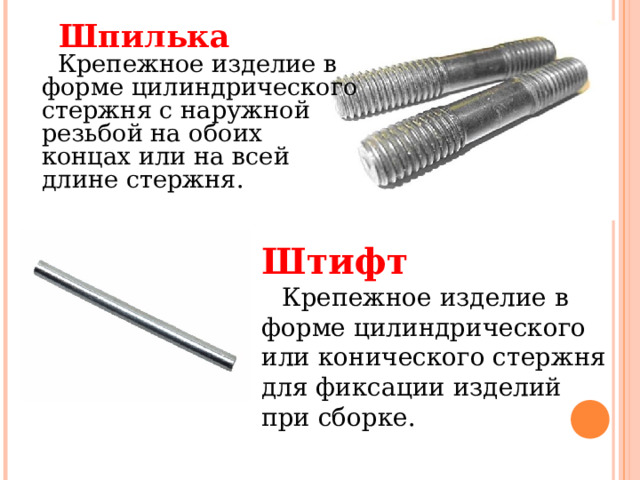

Шпилька    Крепежное изделие в форме цилиндрического стержня с наружной резьбой на обоих концах или на всей длине стержня.

Штифт    Крепежное изделие в форме цилиндрического или конического стержня для фиксации изделий при сборке.

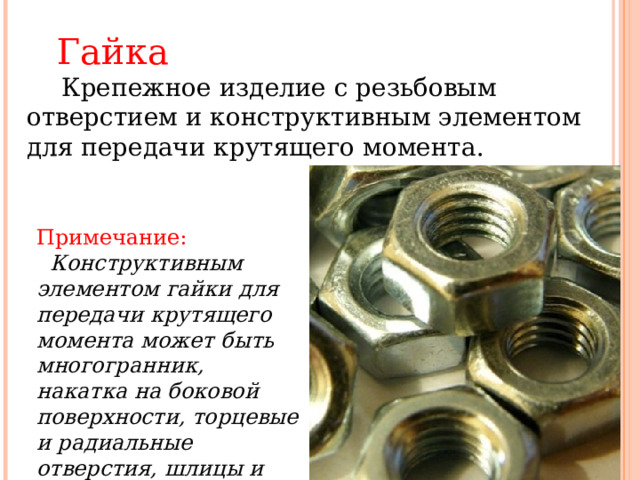

  Гайка

  Крепежное изделие с резьбовым отверстием и конструктивным элементом для передачи крутящего момента.

Примечание:    Конструктивным элементом гайки для передачи крутящего момента может быть многогранник, накатка на боковой поверхности, торцевые и радиальные отверстия, шлицы и т.д.

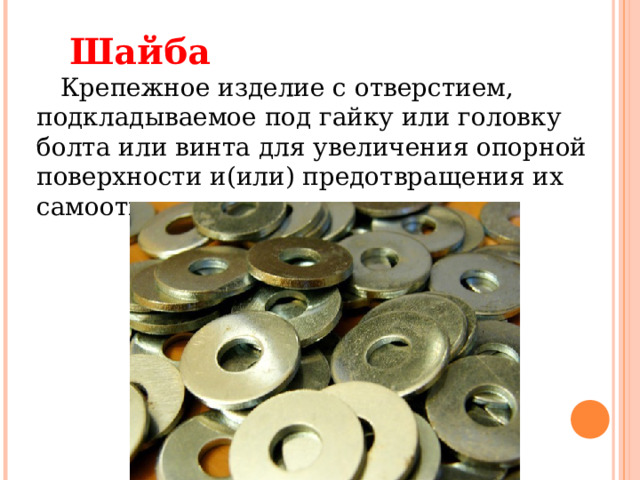

   Шайба    Крепежное изделие с отверстием, подкладываемое под гайку или головку болта или винта для увеличения опорной поверхности и(или) предотвращения их самоотвинчивания.

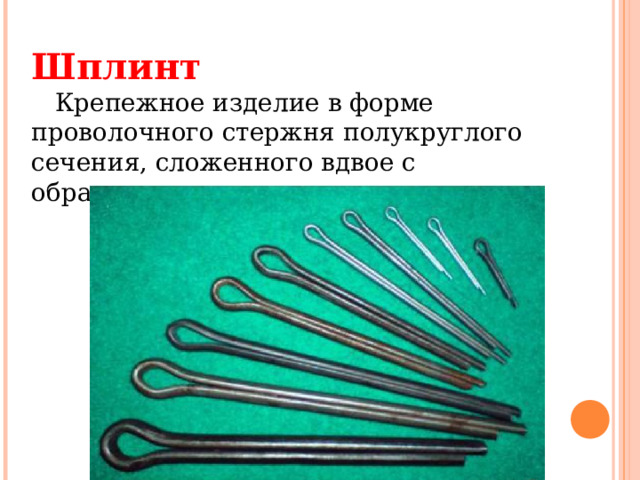

Шплинт    Крепежное изделие в форме проволочного стержня полукруглого сечения, сложенного вдвое с образованием головки.

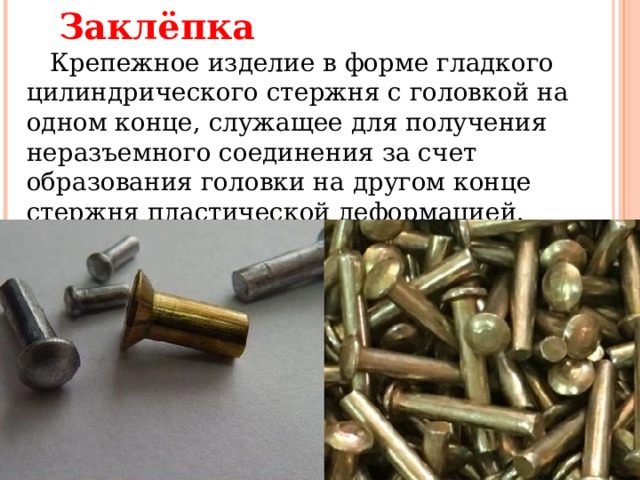

Заклёпка    Крепежное изделие в форме гладкого цилиндрического стержня с головкой на одном конце, служащее для получения неразъемного соединения за счет образования головки на другом конце стержня пластической деформацией.

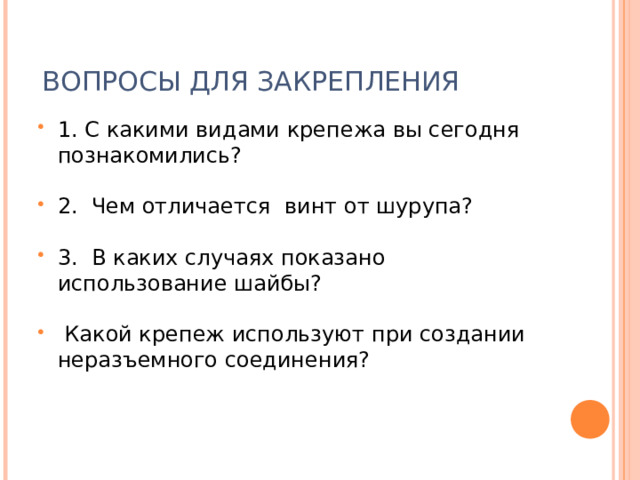

ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ

• 1. С какими видами крепежа вы сегодня познакомились?
• 2. Чем отличается винт от шурупа?
• 3. В каких случаях показано использование шайбы?
• Какой крепеж используют при создании неразъемного соединения?
