Креслення. 8 клас

Роботу 1 описувала раніше шукайте папку «8 клас. Креслення»

Робота 2. Аксонометричні проекції об’ємних предметів

• Накреслити зображення предмета у диметричній і ізометричній проекціях (на стор. 107 таблиця 6). У таблиці у першій колонці описано як креслить, у другій колонці показано як креслить у диметрії (кут ZOX = 90⁰ , а кут ОХУ = 45⁰). Третя колонка – зображення того самого предмета у ізометрії (кут ZOX = 60⁰, а кут ОХУ =30⁰). Вісь ОZ в обох випадках вертикальна. Розміри довільні. Два зображення креслите на одному листку в зошиті.

• Читати стор. 100 – 110

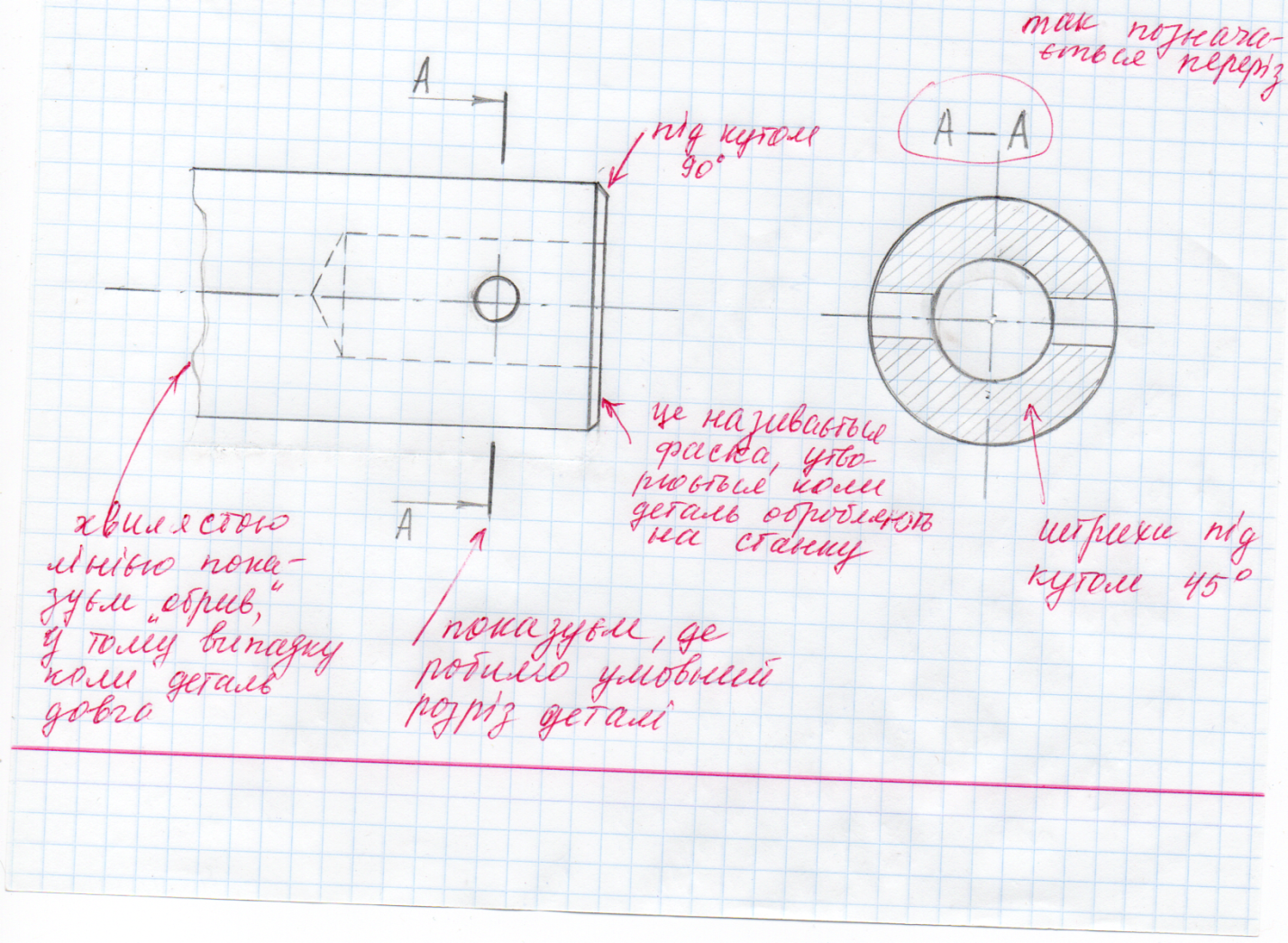

Робота 3. Перерізи

• Читати стор. 112 – 122

• Креслити – стор 118 рис. 146. За даною таблицею креслимо два вали (2, 3, 4, 5 вали) на вибір. Напроти кожного валу показано перерізи – із них лише один правильний, тому треба його знайти і накреслить. Розміри довільні

Для вала 1 переріз – 2. Діаметр вала і діаметр перерізу - один той самий розмір

Робота 4. Розрізи

• Читати стор 122 – 142

• Накреслити стор 135 рис. 165 – а (вигляд спереді з розрізом та вигляд зверху). Лінії для штрихування виконуємо під кутом 45⁰ (використовуємо косинець з кутом 45⁰ )
