Қуат датчиктері

Қуат датчиктері

Орындаған: МГ-541.1қ топ студенті Курмашева Әсем

Қабылдаған: Себепова Айым Ғайсақызы

Вставка рисунка

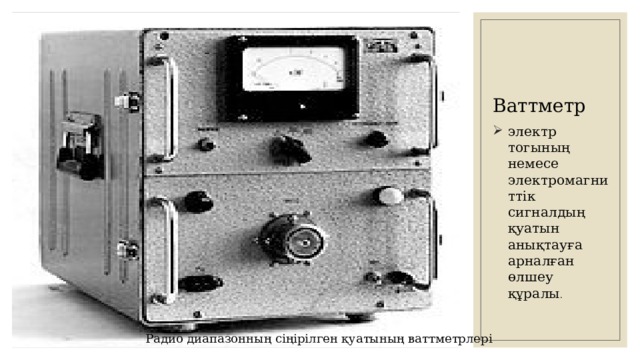

Ваттметр

• электр тогының немесе электромагниттік сигналдың қуатын анықтауға арналған өлшеу құралы .

Радио диапазонның сіңірілген қуатының ваттметрлері

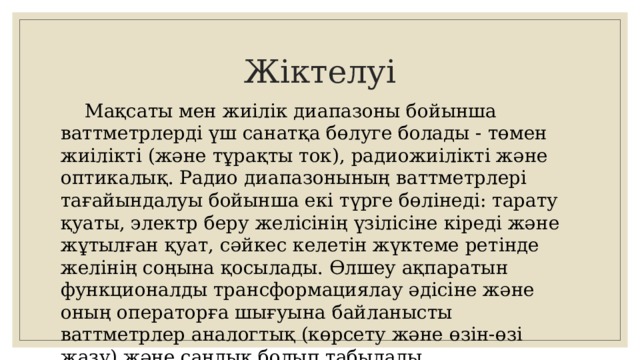

Жіктелуі

Мақсаты мен жиілік диапазоны бойынша ваттметрлерді үш санатқа бөлуге болады - төмен жиілікті (және тұрақты ток), радиожиілікті және оптикалық. Радио диапазонының ваттметрлері тағайындалуы бойынша екі түрге бөлінеді: тарату қуаты, электр беру желісінің үзілісіне кіреді және жұтылған қуат, сәйкес келетін жүктеме ретінде желінің соңына қосылады. Өлшеу ақпаратын функционалды трансформациялау әдісіне және оның операторға шығуына байланысты ваттметрлер аналогтық (көрсету және өзін-өзі жазу) және сандық болып табылады.

Төмен жиілікті және тұрақты ваттметрлер

• Аналогты ваттметр

LF ваттметрлері электр энергиясын тұтынуды өлшеу үшін негізінен өндірістік жиіліктегі электрмен жабдықтау желілерінде қолданылады, олар бірфазалы және үшфазалы болуы мүмкін. Бөлек кіші топ варметерлерден тұрады - реактивті қуат өлшегіштер. Сандық құралдар әдетте белсенді және реактивті қуатты өлшеу қабілетін біріктіреді.

Электродинамикалық немесе ферродинамикалық жүйенің аналогтық төмен жиілікті ваттметрлерінде өлшеу механизмінде екі катушкалар болады, олардың біреуі жүктемемен қатарлас, ал екіншісі параллель. Катушкалардың магнит өрістерінің өзара әрекеттесуі токтың, кернеудің және фаза айырымының косинусының немесе синусының көбейтіндісіне пропорционалды (сәйкесінше активті немесе реактивті қуатты өлшеу үшін) құрылғының инесін бұратын момент жасайды.

Сандық төмен жиілікті ваттметрлердің кіріс тізбектері ретінде екі датчигі бар - ток және кернеу үшін, сәйкесінше тізбектей және жүктемеге параллель қосылған; сенсорлар өлшеу трансформаторларына, термисторларға, термопараларға және басқаларға негізделуі мүмкін.

Датчиктерден ақпарат ADC арқылы белсенді және реактивті қуат есептелетін есептеу құрылғысына беріледі, содан кейін қорытынды ақпарат сандық дисплейде, ал қажет болған жағдайда сыртқы құрылғыларға (деректерді сақтау, басып шығару және т.б. үшін) шығады.

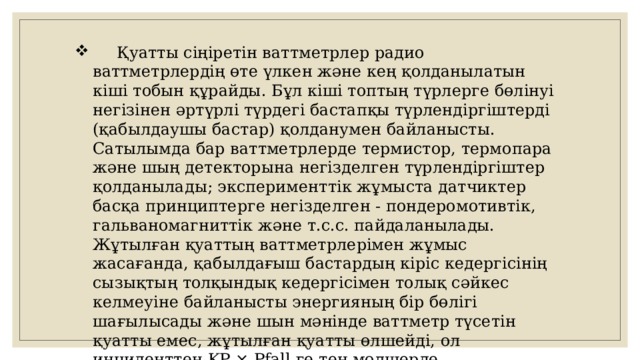

• Қуатты сіңіретін ваттметрлер радио ваттметрлердің өте үлкен және кең қолданылатын кіші тобын құрайды. Бұл кіші топтың түрлерге бөлінуі негізінен әртүрлі түрдегі бастапқы түрлендіргіштерді (қабылдаушы бастар) қолданумен байланысты. Сатылымда бар ваттметрлерде термистор, термопара және шың детекторына негізделген түрлендіргіштер қолданылады; эксперименттік жұмыста датчиктер басқа принциптерге негізделген - пондеромотивтік, гальваномагниттік және т.с.с. пайдаланылады. Жұтылған қуаттың ваттметрлерімен жұмыс жасағанда, қабылдағыш бастардың кіріс кедергісінің сызықтың толқындық кедергісімен толық сәйкес келмеуіне байланысты энергияның бір бөлігі шағылысады және шын мәнінде ваттметр түсетін қуатты емес, жұтылған қуатты өлшейді, ол инциденттен KP × Pfall-ге тең мөлшерде ерекшеленеді, мұндағы KP - қуаттың шағылысу коэффициенті.

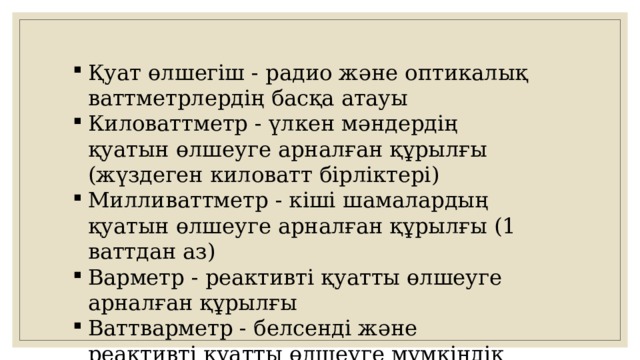

• Қуат өлшегіш - радио және оптикалық ваттметрлердің басқа атауы
• Киловаттметр - үлкен мәндердің қуатын өлшеуге арналған құрылғы (жүздеген киловатт бірліктері)
• Милливаттметр - кіші шамалардың қуатын өлшеуге арналған құрылғы (1 ваттдан аз)
• Варметр - реактивті қуатты өлшеуге арналған құрылғы
• Ваттварметр - белсенді және реактивті қуатты өлшеуге мүмкіндік беретін құрылғы

Вставка рисунка

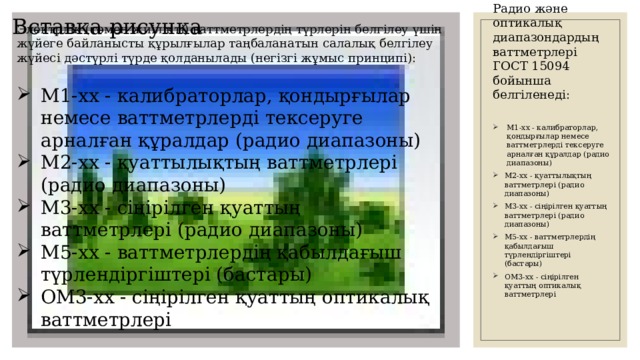

Электрлік (төмен жиілікті) ваттметрлердің түрлерін белгілеу үшін жүйеге байланысты құрылғылар таңбаланатын салалық белгілеу жүйесі дәстүрлі түрде қолданылады (негізгі жұмыс принципі):

Радио және оптикалық диапазондардың ваттметрлері ГОСТ 15094 бойынша белгіленеді:

• М1-хх - калибраторлар, қондырғылар немесе ваттметрлерді тексеруге арналған құралдар (радио диапазоны)
• М2-хх - қуаттылықтың ваттметрлері (радио диапазоны)
• М3-хх - сіңірілген қуаттың ваттметрлері (радио диапазоны)
• М5-хх - ваттметрлердің қабылдағыш түрлендіргіштері (бастары)
• ОМ3-хх - сіңірілген қуаттың оптикалық ваттметрлері

• М1-хх - калибраторлар, қондырғылар немесе ваттметрлерді тексеруге арналған құралдар (радио диапазоны)

• М2-хх - қуаттылықтың ваттметрлері (радио диапазоны)
• М3-хх - сіңірілген қуаттың ваттметрлері (радио диапазоны)
• М5-хх - ваттметрлердің қабылдағыш түрлендіргіштері (бастары)
• ОМ3-хх - сіңірілген қуаттың оптикалық ваттметрлері

НАЗАРЛАРЫҢЫЗҒА РАХМЕТ!
