Курс лекций по дисциплине ОП.01 «Техническая графика» Лекция 14. Тема : «Оформление на чертежах совмещения вида и разреза. Изображение деталей с применением с учетом условностей и упрощений, допускаемых ГОСТом»

Для уменьшения количества изображений целесообразно во многих случаях соединять часть вида и часть соответствующего разреза. Это сочетание даёт возможность при наименьшем количестве изображений получить исчерпывающее представление о внешней и внутренней форме изображенного предмета.

Соединение части вида с частью соответствующего разреза выполняется на изображениях, расположенных на местах основных видов (в проекционной связи). Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией. Такое соединение выполняется для несимметричных фигур (рис. 12.7).

Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, разделяющей линией служит ось симметрии - штрихпунктирная тонкая линия. Разрезы рекомендуется располагать справа и снизу от оси симметрии.

Рис. 12.10

Для выявления наружных и внутренних очертаний детали, изображенной на рис. 12.10 разрезы выполнены в соединении с соответствующими видами, что обусловлено формой данной детали. На представленных изображениях соединяются половина вида и половина разреза, каждый из которых есть симметричная фигура, свидетельством чему являются оси симметрии всех изображений.

На половине вида не следует проводить штриховых линий проекции внутренних очертаний предмета (они изображены на разрезе), а на половине разреза не следует повторять штриховыми линиями изображения наружных очертаний предмета так, как они показаны на половине вида.

Рис. 12.11

Если линия оси симметрии изображения совпадает со сплошной основной линией, принадлежащей проекции предмета (например, ребра), следует соединять части вида и разреза, разделяя их сплошной волнистой линией. Эту линию можно проводить справа (рис. 12.11а) или слева (рис. 12.11б) ось фронтальной проекции ребра в зависимости от того, что необходимо показать на виде и на разрезе.

На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

Если вид и разрез представляют собой симметричные фигуры (рис. 263), то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

Часть разреза располагают справа (рис. 263, а) или снизу от оси симметрии (рис. 263,б), разделяющейчасть вида с частью разреза.

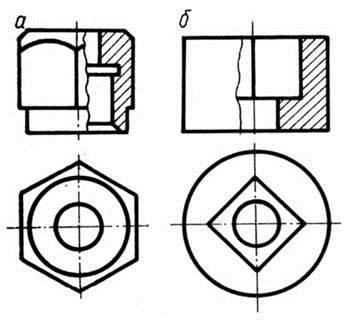

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 264), то вид от разреза отделяется сплошной волнистой линией, проводимой левее (рис. 264, а) или правее (рис. 264, б) оси симметрии.
При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис. 264, в).

Видео материал

МЕСТНЫЕ РАЗРЕЗЫ

Если требуется выяснить конструкцию изделия лишь в отдельном ограниченном месте, можно применить разрез, называемый местным. Линия, ограничивающая местный разрез, выполняется сплошной волнистой линией.

На рис. 268, а выполнены примеры местных разрезов, благодаря которым выявляется форма некоторых элементов детали.

Если местный разрез выполняется на части предмета, представляющей собой тело вращения (рис. 268, б) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.

Форма многих предметов такова, что при их изображении недостаточно дать только разрез, так как по разрезу иногда нельзя представить внешнюю форму предмета. При изображении подобных предметов необходимо дать как разрез, т. е. выполнить два разных изображения, на что уходит много времени и места. Поэтому допускается соединять на одном изображении часть вида и часть соответствующего разреза.

При этом вид и разрез разделяют сплошной волнистой линией.

Например, на рис. 3.12 изображены два вида предмета, форма которого не будет ясна, если показать его только в разрезе. В этом случае легко будет судить о внутреннем устройстве предмета, но наружный вид станет не ясен, так как не будет оснований для определения высоты прилива на наружной ее поверхности. Поэтому выполняют местный вид с изображением цилиндрического прилива.

Рис. 3.12

Данный пример демонстрирует рациональный способ построения чертежа.

ГОСТ 2.305-68 рекомендует по возможности соединять половину вида и половину разреза, когда вид и разрез представляют собой симметричные фигуры. Тогда получится изображение, по которому можно судить как о наружной форме, так и о внутреннем устройстве предмета (рис.3.13).

Рис. 3.13

При выполнении изображений , содержащих соединение половины вида и половины соответствующего разреза, необходимо соблюдать следующие правила:

Линией, разделяющей половину вида и половину разреза, должна служить осевая, т.е. штрихпунктирная линия.

Допускается также разделять разрез и вид штрихпунктирной линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если эта часть представляет собой тело вращения. Пример такого случая представлен на рис.3.14, где изображена часть шатуна. Он имеет цилиндрический элемент (тело вращения), разрез на котором выполнен лишь до оси симметрии.

Рис.3.14

При совмещении половины вида и половины разреза в некоторых случаях с осевой совпадает линия контура (ребра многогранников). В таких случаях нужно выполнять часть вида и часть разреза, разделяя их сплошной волнистой линией. Эта линия должна быть расположена так, чтобы ребро было показано на изображении. Если оно расположено на внутренней поверхности, то дают больше половины разреза (рис. 3.15), а если на наружной, то больше половины вида (рис.3.16).

 При совмещении половины вида и половины разреза вид всегда располагается слева, а разрез - справа, если ось симметрии вертикальная. При совмещении по горизонтальной оси симметрии - вид располагается сверху, а разрез снизу (рис.3.17).

Рис. 3.17

Условности и упрощения, применяемые при выполнении изображений

При выполнении различных изображений применяют условности и упрощения, которые позволяют сократить объем графической работы, сохраняя ясность и наглядность изображений предметов.

1. Если вид, разрез или сечение представляют собой симметричную фигуру, допускается показывать половину изображения (рис. 6.1а) или немного более. В последнем случае проводится линия обрыва (рис.6.1б).

2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один - два таких элемента, а остальные - упрощенно или условно (например, показывают центры отверстий) ( рис.6.2).

3. Для установления формы пазов на валах и других деталях допускается вместо вида всей детали показать только контур отверстий и пазов (рис.6.3).

4. При недостатке места предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами (рис. 6.4).

 Рис.6.4

5 Болты ,винты, оси, валы не рассекаются в продольном разрезе.

6. Гайки, шайбы, шарики на сборочном чертеже показывают нерассеченными.

7 Такие элементы, как спицы, тонкие стенки типа ребер жесткости и т. п., показывают не заштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны этого элемента (рис.6.5).

Рис. 6.5

Вопросы для самопроверки

Использован материал:

1. https://studopedia.su/13_132387_sovmeshchenie-vida-s-razrezom.html

2. https://forkettle.ru/vidioteka/tekhnicheskie-nauki/cherchenie/240-inzhenernaya-grafika-ot-omgtu/2694-razrezy

3. http://edu.tltsu.ru/er/book_view.php?book_id=1c02&page_id=17937

4. https://vk.com/video-128829664_456239075

ДОМАШНЕЕ ЗАДАНИЕ

1.Написать конспект лекции.

2. Пройти тестирование по теме лекции

3. Выполнить практическую работу № 10.
