Квест «Спасти принцессу»

Простые механизмы – приспособления, служащие для преобразования силы, их используют для того, чтобы получить выигрыш в силе.

Простые механизмы:

1. Рычаг (блок, ворот, лом)

2. Наклонная плоскость (клин, винт)

1. Рычаг – механизм, представляющий собой твердое тело, которое может вращаться вокруг неподвижной опоры.

Закон равновесия рычага гласит: рычаг находится в равновесии тогда, когда действующие на него силы обратно пропорциональны плечам этих сил. Этот закон был установлен Архимедом еще в третьем веке до нашей эры. Из него следует, что меньшей силой можно уравновесить большую. Для этого необходимо, чтобы плечо меньшей силы было больше плеча большей силы. А выигрыш в силе, получаемый с помощью рычага, определяется отношением плеч приложенных сил.

Начав использоваться с глубокой древности, рычаг повсеместно применяется и в наши дни, как на производстве, например, подъемные краны, так и в быту, например, ножницы, весы и так далее.

2. Блок — простое механическое устройство, позволяющее изменять силу. Представляет из себя колесо с жёлобом по окружности, вращающееся вокруг своей оси.

Подвижный и неподвижный блок - такие же древнейшие простые механизмы, как и рычаг. Уже в 212 г.до н.эры с помощью крюков и захватов, соединенных с блоками, сиракузцы захватывали у римлян средства осады. Сооружением военных машин и обороной города руководил Архимед.

1) Неподвижный блок Архимед рассматривал как равноплечий рычаг.
Выигрыш в силе при этом отсутствует, но такой блок позволяет изменить направление действия силы, что иногда необходимо.

2) Подвижный блок Архимед принимал за неравноплечий рычаг, дающий выигрыш в силе в 2 раза.

Архимед изучил механические свойства подвижного блока и применил его на практике. По свидетельству Афинея, "для спуска на воду исполинского корабля, построенного сиракузским тираном Гиероном, придумывали много способов, но механик Архимед, применив простые механизмы, один сумел сдвинуть корабль с помощью немногих людей. Архимед придумал блок и посредством него спустил на воду громадный корабль".

Простые механизмы окрытый урок по физике для 7 класса

Выполнила: Алметьева Н.А.

учитель физики МОУ «Кукнурская средняя общеобразовательная школа»

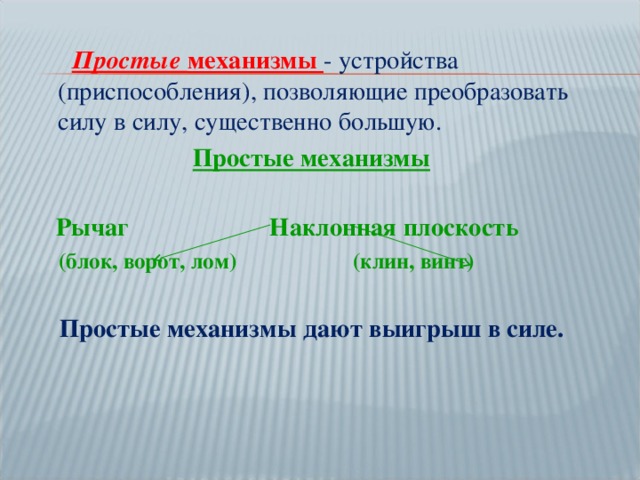

Простые механизмы - устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.

Простые механизмы

Рычаг Наклонная плоскость

(блок, ворот, лом) (клин, винт)

Простые механизмы дают выигрыш в силе.

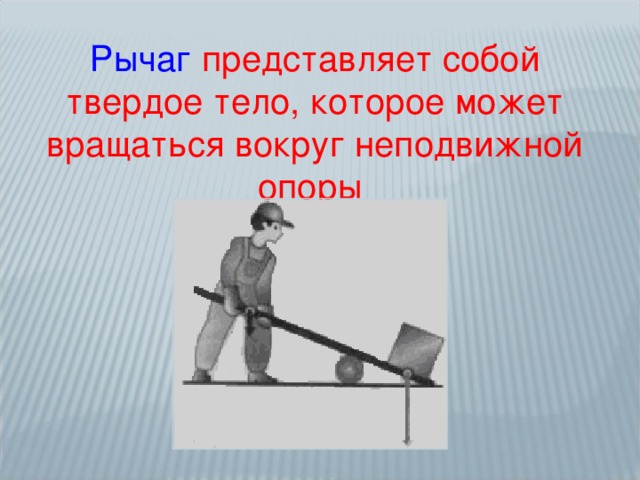

Рычаг представляет собой твердое тело, которое может вращаться вокруг неподвижной опоры

Плечом силы называется кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила.

А

Точка опоры

О

l 1

l 2

В

F

Р

Рычаг находится в равновесии, когда действующие на него силы обратно пропорциональны плечам этих сил.

Катапульта

Ворот - это два колеса, соединенные вместе и вращающиеся вокруг одной оси, например, колодезный ворот с ручкой.

Блок представляет собой колесо с желобом, которое может вращаться относительно неподвижной оси О.

По желобу пропускается веревка, трос или цепь

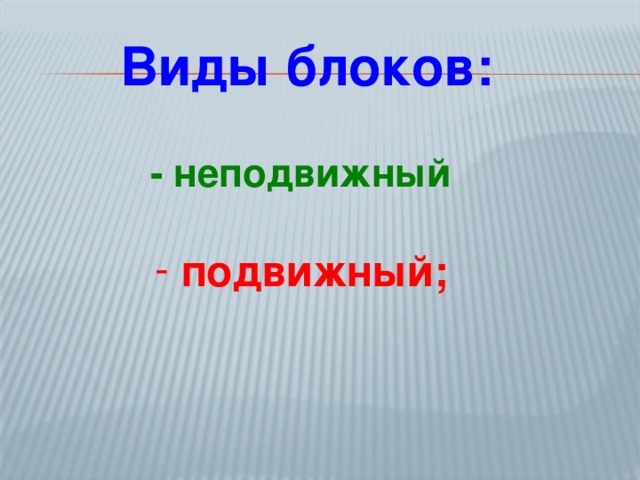

Виды блоков:

- неподвижный

• подвижный;

Неподвижным называется блок, ось которого закреплена и при подъеме грузов не поднимается и не опускается

ОА = ОВ = r

F =Р

Неподвижный блок – равноплечий рычаг

Вывод: Неподвижный блок не дает выигрыша в силе, но позволяет менять направление действия силы

Применение: позволяет поднимать груз, стоя на земле (изменяет направление действия силы)

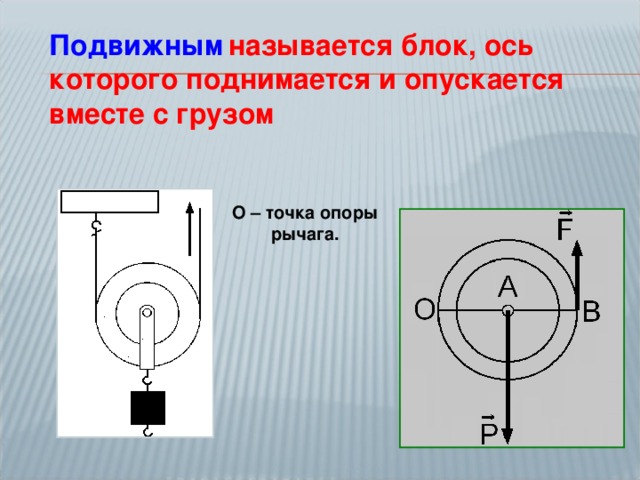

Подвижным называется блок, ось которого поднимается и опускается вместе с грузом

О – точка опоры рычага.

Вывод: Подвижный блок дает выигрыш в силе в 2 раза :

Применение: подвижный блок используется для двукратного выигрыша в силе.

Простые механизмы. Рычаг.

Проект составил педагог физики:

Васильева М.В.

7 класс

Школа №13

2008 год

Механическая работа

А= Fs

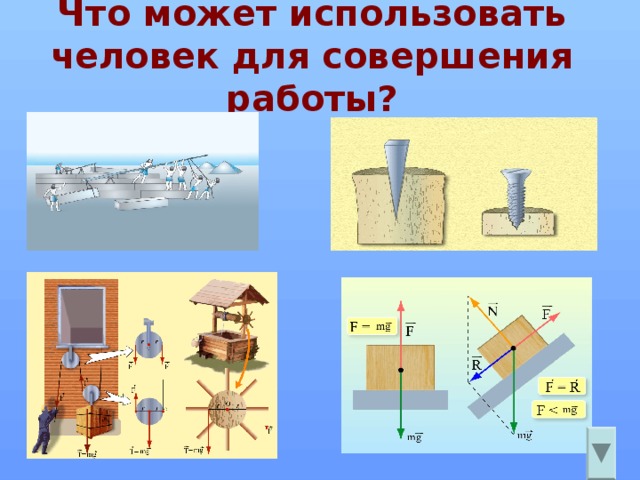

Что может использовать человек для совершения работы?

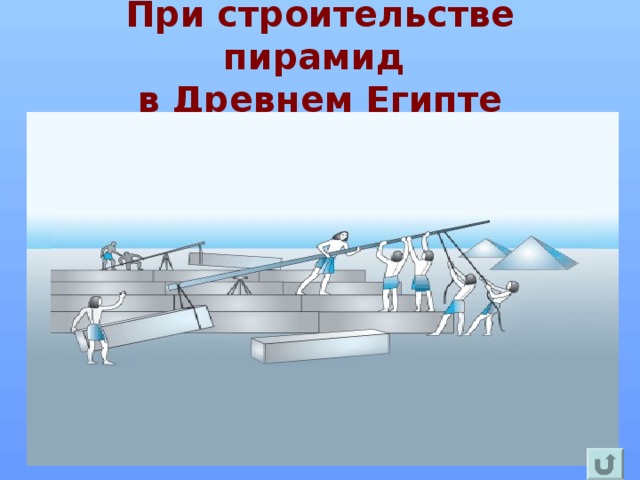

При строительстве пирамид в Древнем Египте

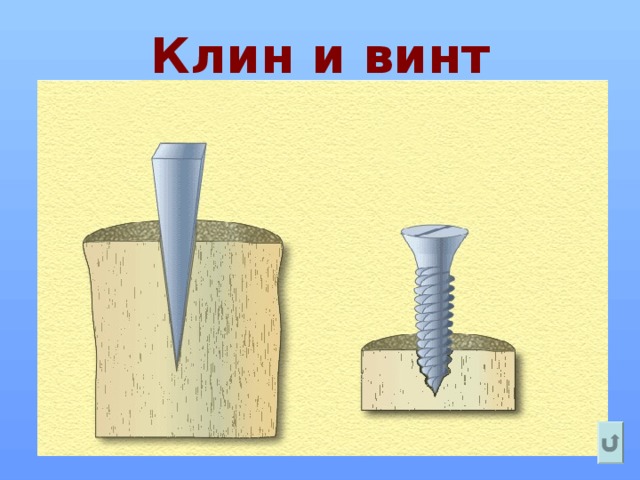

Клин и винт

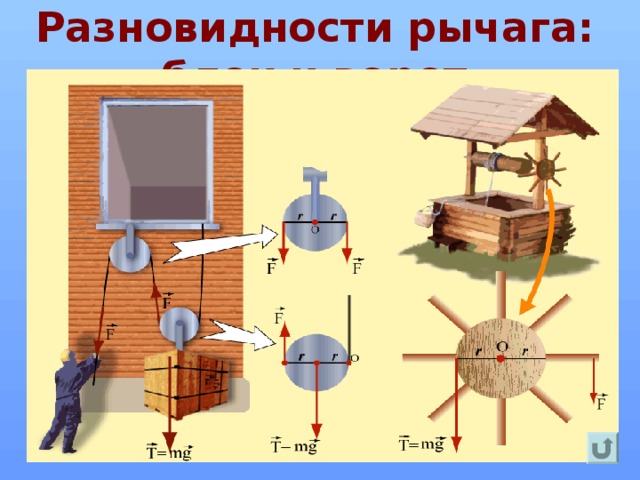

Разновидности рычага: блок и ворот

Наклонная плоскость

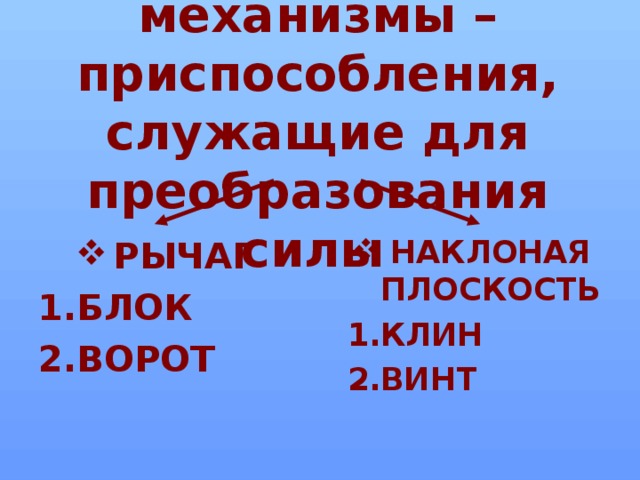

Простые механизмы – приспособления, служащие для преобразования силы

• РЫЧАГ

• НАКЛОНАЯ ПЛОСКОСТЬ

• БЛОК
• ВОРОТ

• КЛИН
• ВИНТ

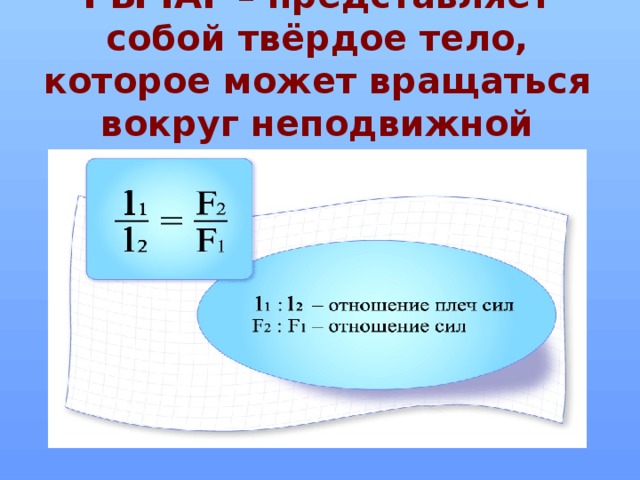

РЫЧАГ – представляет собой твёрдое тело, которое может вращаться вокруг неподвижной опоры.

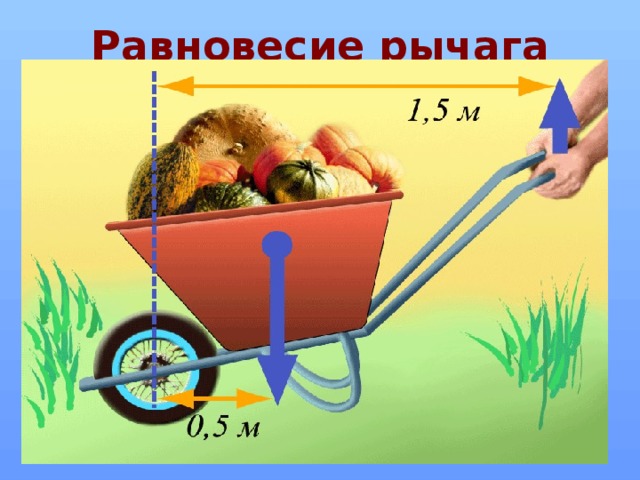

Равновесие рычага

Равновесие рычага

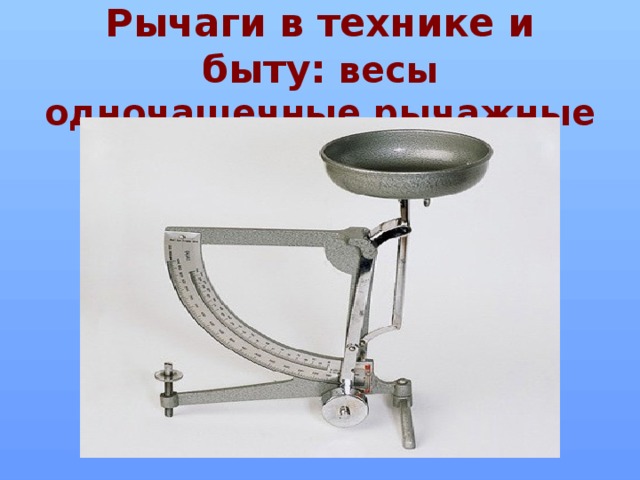

Рычаги в технике и быту: весы одночашечные рычажные

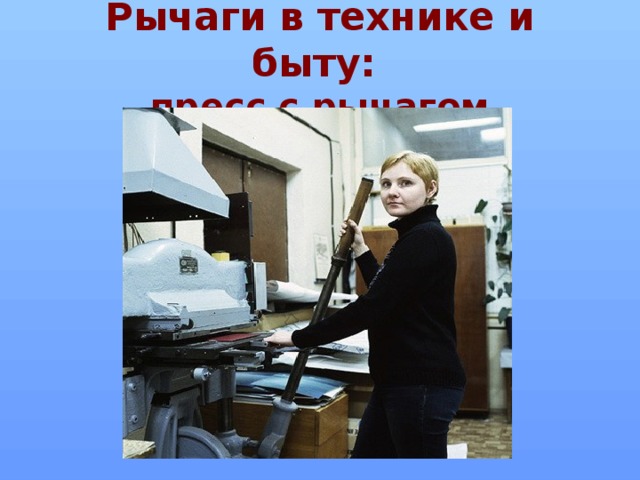

Рычаги в технике и быту: пресс с рычагом

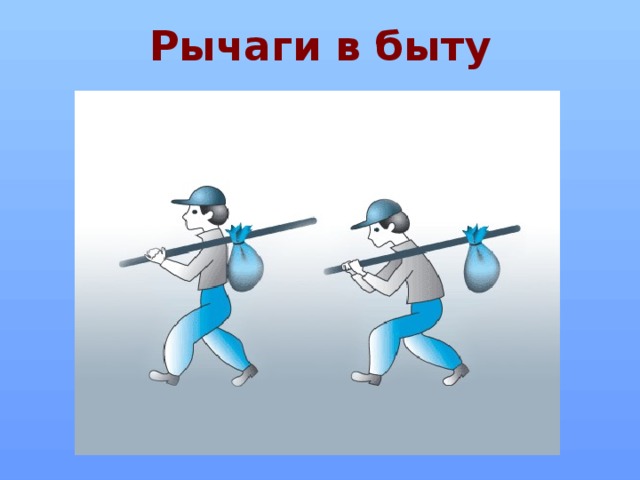

Рычаги в быту

Домашнее задание:

§ 55, 56, 58 ( отвечать на вопросы после параграфа)
