Лабораторная работа №13 по дисциплине: « Электротехника и электроника» ТЕМА:«Измерение мощности в цепи однофазного переменного тока»

ОБПОУ «Курский электромеханический техникум»

Лабораторная работа №12

по дисциплине: « Электротехника и электроника»

ТЕМА:«Измерение мощности в цепи однофазного переменного тока»

Методическая разработка

для студентов специальности:

230205 Эксплуатация транспортного электрооборудования и автоматики

(по видам транспорта, за исключением водного)

Составила: преподаватель ОБПОУ «КЭМТ»

КУЛИНИЧ Е.В.

Лабораторная работа №12

ТЕМА:«Измерение мощности в цепи однофазного переменного тока»

Цель работы: Научиться подключать одноэлементные ваттметры в однофазную цепь переменного тока, научиться производить измерение мощности методом амперметра – вольтметра и методом ваттметра.

В результате изучения темы обучающийся должен:

знать: о способах измерения мощности; об устройстве и принципе действия ваттметра; схемы включения амперметров, вольтметров и ваттметров; формулы для расчёта мощности.

12.1 Перечень приборов

1. Источник электроэнергии постоянного тока-1шт;

2. Магазины сопротивлений (резисторов)- 2шт.

3. Амперметр - 3шт;

4. Вольтметр -1шт.

5. Ваттметры – 3 шт.

12.2 Краткие теоретические сведения

Мощность может определяться путём проведения двух прямых измерений: измерения напряжения на нагрузке «U» с помощью вольтметра и тока в нагрузке «I» с помощью амперметра, а затем по формуле Р=U·I.

Несмотря на кажущуюся простоту и доступность, этот метод измерения на практике применяется очень редко. Это объясняется тем, что этот метод требует одновременного отсчёта показаний двух приборов и последующего вычисления мощности. Наиболее просто и с необходимой точностью измерение мощности производится непосредственно с помощью одноэлементного ваттметра.

Включение такого ваттметра (рисунок 12.1) необходимо осуществлять при соблюдении правильности соединения генераторных зажимов обмотки цепи тока и напряжения.

Рисунок 12.1 – Схема подключение ваттметра.

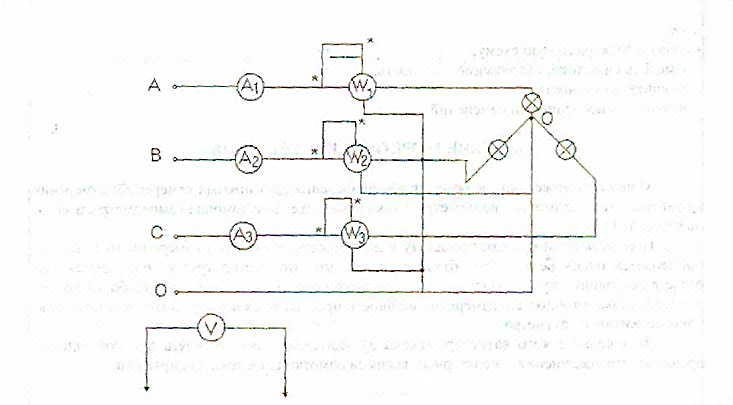

Рисунок 12.2 – Подключение ваттметров в трехфазную цепь

Для измерения мощности в трёхфазной и четырёхфазной цепях необходимо применить метод трёх приборов.Каждый ваттметр измеряет мощность одной фазы:

P_W1= P_AP_W2= P_BP_W3= P_C.

Для нахождения мощности трёхфазной и четырёхфазной цепей необходимо взять алгебраическую сумму показаний всех ваттметров:

Р =Р_А+ Р_В+ Рс = P_W1+ P_W2+ P_W3.

12.3 План работы

1. Определить цену деления приборов, исходя из установленных пределов измерения.

2. Собрать схему на рис 12.1.Схему включать только после проверки преподавателем

3. Установить равномерную нагрузку и записать показания приборов в таблицу 12.1. Вольтметром измерить напряжение, занести данные в таблицу 12.1.

4. Измерить мощность ваттметром, Р.

5. Повторить опыт при других значениях нагрузки.

6. Определить мощность всей системы:Р′ = UI

Таблица 12.1 – Результаты измерений

12. 3 Вопросы для самопроверки

1. Указать способы измерения мощности в цепях постоянного тока.

2. Описать схемы включение ваттметров в трёхфазную, трёхпроводную и четырёхпроводную цепь.
