Лабораторная работа № 3

Изучение теплообменного оборудования. Алгоритм пуска теплообменника кожухотрубчатого. Контроль технологических параметров кипятильника, холодильников флегмы и кубового остатка

Цель работы:

Изучить конструкцию и принцип действия теплообменных аппаратов.
Алгоритм пуска теплообменника кожухотрубчатого. Контроль параметров работы.

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Теплообменники - это аппараты, в которых осуществляется теплообмен между греющей и нагреваемой средами (теплоносителями) [4]

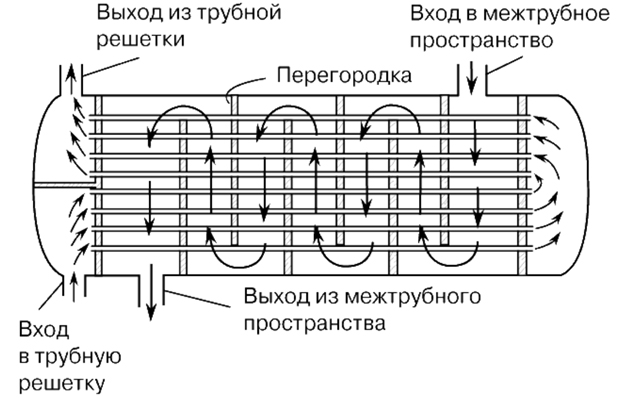

Рисунок 3.1 - Кожухотрубчатый теплообменник жесткой конструкции

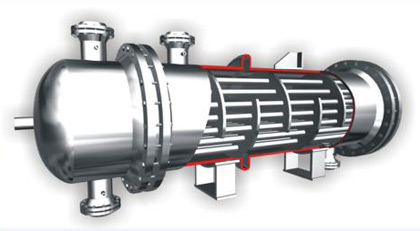

Кожухотрубчатый теплообменник состоит из корпуса (кожуха) и приваренных к нему трубных решеток с пучком теплообменных труб. К трубным решеткам крепится распределительная камера и сферическое днище. Перегородки трубного пространства придают пучку труб большую устойчивость, обеспечивая прямолинейность теплообменных труб, что очень важно для эксплуатации. В таком теплообменнике один теплоноситель движется внутри труб в трубном пространстве, а другой – в межтрубном, омывая пучок труб снаружи.

Кожухотрубный теплообменник
Расходомер (ротаметр) горячей воды
Расходомер (ротаметр) холодной воды
Термометр на входе горячей воды
Термометр на выходе горячей воды
Термометр на входе холодной воды
Термометр на выходе холодной воды
Запорная арматура на входе горячей воды
Запорная арматура на выходе холодной воды

Рисунок 3.2 - Схема работы кожухотрубного теплообменника

ПРАКТИЧЕСКАЯ ЧАСТЬ

ЗАДАНИЕ: Изучить характеристики и назначение теплообменников Е19, Е20, Е12. Составить и начертить технологическую схему ректификационной колонны К11 с обвязкой теплообменного оборудования Е19, Е20, Е21(с использованием условных графических изображений по ГОСТ).

На тренажерной установке имеются три теплообменных аппарата (рисунок 3.2)

Кипятильник , позиция Е19, представляет собой кожухотрубчатый теплообменник диаметром Д=400мм, количество труб диаметром 25х2мм 52 штуки, длина трубок 1200мм. Материал аппарата Ст3. Кипятильник предназначен для испарения парогазовой бинарной смеси и обогрева куба колонны. Температура в трубном пространстве 100 С, в межтрубном 120С.
Холодильник, позиция Е20, представляет собой кожухотрубчатый теплообменник диаметром Д=400мм, количество труб диаметром 25х2мм 20 штук, длина трубок 1200мм. Материал аппарата Ст3.Аппарат предназначен для охлаждения кубовой жидкости перед подачей в емкость-сборник 17. В трубное пространство теплообменника подается сетевая холодная вода. В межтрубное пространство – кубовая жидкость .
Дефлегматор, позиция Е12, представляет собой кожухотрубчатый теплообменник диаметром Д=400мм, количество труб диаметром 25х2мм 24 штуки, длина трубок 1200мм. Материал аппарата Ст3. Площадь поверхности теплообмена 10 м². Аппарат предназначен для конденсации паров дистиллята за счет подачи охлаждающей воды в трубное пространство аппарата.

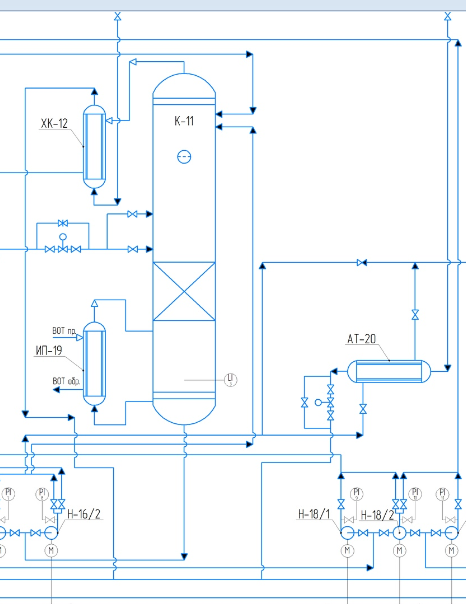

Рисунок 3.2 - Обвязка ректификационной колонны

Контрольные вопросы

Что такое теплообменный аппарат?
Принцип действия теплообменника кожухотрубного и порядок включения аппарата.(Е12, Е19, Е20)
Порядок обслуживания теплообменной установки.
